MODE D'EMPLOI PAA 20Li B2 PARKSIDE
Traduction des instructions d'origine
AKU USB ADAPTER S LED SVITIDLEM
FR/BETraduction des instructions d'origine Page 51
Tous les outils Parkside et les chargeurs PLG 20 A1/A4/C1/A2/ C2/A3/C3/PDSLG 20 A1/PLGS 2012 A1 de la série X20 V Team sont compatibles avec la batterie PAP 20 A1/A2/A3/B1/B3/ PAPS 204 A1/PAPS 208 A1.
| Charging times · Ladezeiten Temps de charge | max. 2,4 A Charger · Ladegerät Chargeur PLG 20 A1/A4/C1 | max. 3,5 A Charger · Ladegerät Chargeur PLG 20 A2/C2 |
| 2 Ah PAP 20 A1/B1 Battery pack · Akku · Batterie | 60 min 2,4 A | 45 min 3,5 A |
| 3 Ah PAP 20 A2 Battery pack · Akku · Batterie | 90 min 2,4 A | 60 min 3,5 A |
| 4 Ah PAP 20 A3/B3 Battery pack · Akku · Batterie | 120 min 2,4 A | 80 min 3,5 A |
| 4 Ah PAPS 204 A1 Battery pack · Akku · Batterie | 120 min 2,4 A | 80 min 3,5 A |
| 8 Ah PAPS 208 A1 Battery pack · Akku · Batterie | 210 min 2,4 A | 165 min 3,5 A |
| max. 4,5 A Charger · Ladegerät Chargeur PLG 20 A3/C3 | max. 4,5 A Charger · Ladegerät Chargeur PDSLG 20 A1 | max. 12,0 A Charger · Ladegerät Chargeur PLGS 2012 A1 |
| 35 min | 35 min | 35 min |
| 3,8 A | 3,8 A | 3,8 A |
| 45 min | 45 min | 32 min |
| 4,5 A | 4,5 A | 5,3 A |
| 60 min | 60 min | 35 min |
| 4,5 A | 4,5 A | 7,8 A |
| 50 min | 50 min | 35 min |
| 4,5 A | 4,5 A | 6,0 A |
| 120 min | 120 min | 45 min |
| 4,5 A | 4,5 A | 12,0 A |
Contents
Introduction 3
Intended use 3
Features 5
Package contents 5
Utilisation conforme à l'usage prévu 54
Équipement 56
Matériel livré 56
Caracteristiques techniques 57
Avertissements de sécurité 58
Sécurité des personnes 59
Mise en service (voir fig. A) . . . .
Lampe LED (voir fig. B) 59
Charger/utiliser l'appareil USB (voir fig. C) 61
Utilizez un clip de ceinture 62
Entretien et nettoyage 63
Entreposage 64
Recyclage 64
PARKSIDE

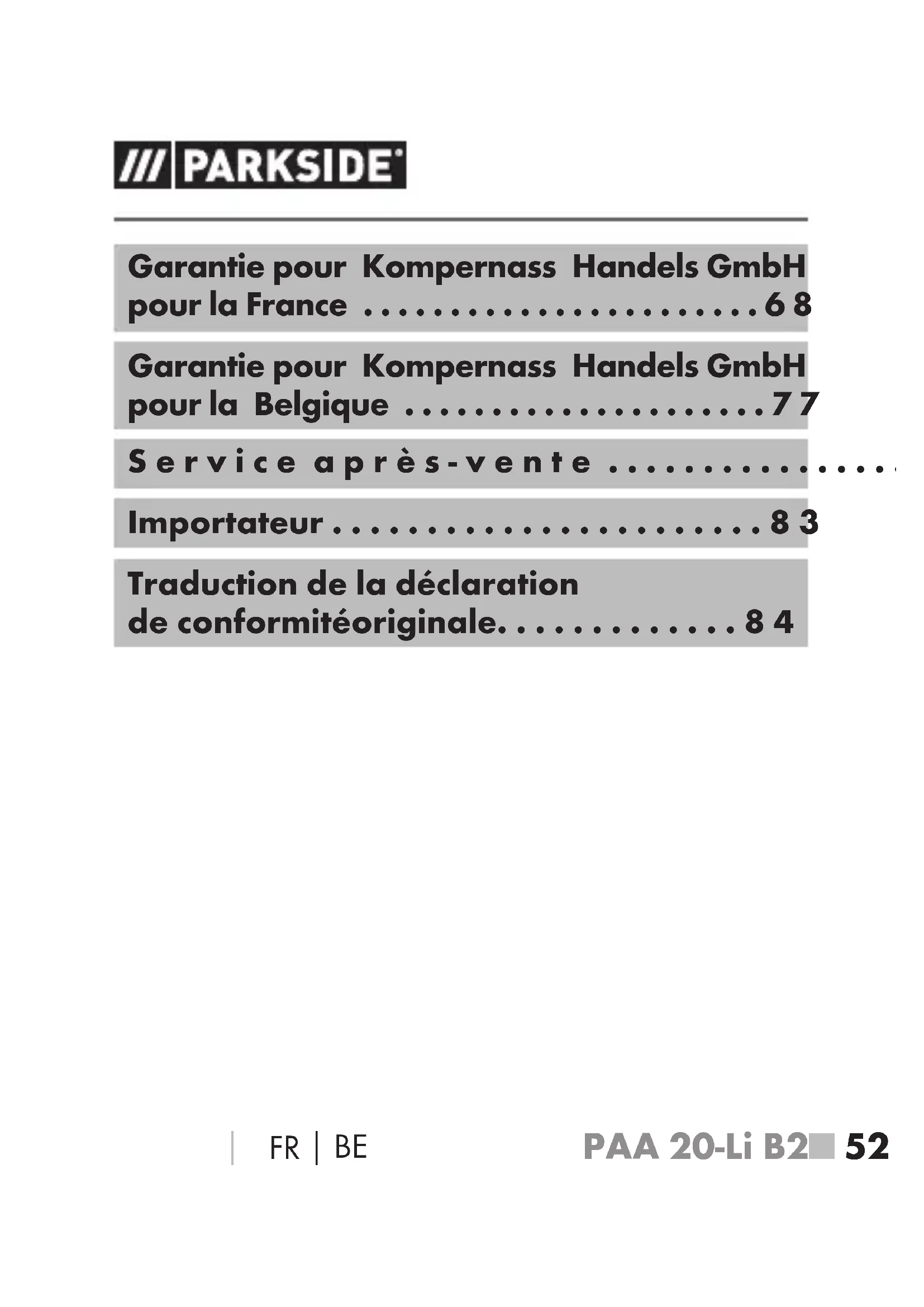

Garantie pour Kompernass Handels GmbH pour la France 68
Garantie pour Kompernass Handels GmbH pour la Belgique 77
Service a prioris-vente
Importateur 83
Traduction de la déclaration de conformité originale. 84
ADAPTATEUR DE BATTERIE USB AVEC ÉCLAIRAGE LED PAA 20-Li B2
Introduction
Nos you felicitons pour I'achat de votre nouvel apparéil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et le recyclage. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et avertissements de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation indiqués. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Utilisation conforme à l'usage prévu
L'adaptateur à accu doit être exclusivement utilisé comme station de recharge ou source d'énergie avec un accu de la gamme Parkside X 20 V Team sur les deux ports USB. La lampe de travail à accu ne convient pas à l'éclairage de pieces de la maison. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclignons toute responsabilité pour les dommages causés resultant d'une utilisation non conforme. L'appareil est uniquement conscience pour une utilisation privée.
Symboles sur l'appareil
| Lire le mode d'emploi avant la mise en service. |
| La lampe de travail à accu ne convient pas à l'éclairage de pieces de la maison. |
| Classe de protection I1 Protection par courant faible) |
| ATTENTION! Ne regardez pas dans la lumière allumée. Rayonnement optique potentiellement dangereux émis par ce produit. |
Équipement
Lampe LED
2 Interrupteur marche/arrêt
3 Clip de ceinture
4 LED de contrôle
5 Port USB
6 Adaptateur a accu
Accu (non inclus dans la livreaison)
8 Touche de déverrouillage (non incluse dans la livreaison)
Matériel livre
1 adaptateur de batterie USB avec éclairage LED
1 mode d'emploi
Caractéristiques techniques
Tension d'entrée 20 V (écurant continu)
Sortie
USB Type A:
5 V = (courant continu);
2,4 A
Avertissements de sécurité
ATTENTION!
Respectez les consignes de sécurité données dans le mode d'emploi de votre accu de la gamme Parkside X 20 V Team.
Le mode d'emploi fait partie intégrale de cet apparéil.
Il contient des remarques importantes concernant la sécurité, l'utilisation et le recyclage. Avant d'utiliser l'appareil, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez bien le mode d'emploi. Si vous cédez l'appareil à un tiers, remettez-lui également tous les documents.
Sécurité des personnes
Le faisceau lumineux de la LED ne doit pas etre dirigé vers les yeux de personnes ou d'animaux. Cela pourrait abimer les yeux.
Mise en service (voir fig. A)
Glissez l'adaptateur à acc 6 sur un accu charge 7. Il s'enclenché de manière audible.
Lampe LED (voir fig. B)
REMARQUE
Avec la lumière LED, vous pouvez par exemple B. illuminez les petites zones sombres afin d'avoir une source de lumière supplémentaire. La lumière LED ne peut être utilisée que comme éclairage supplémentaire.
Allumer
Appuyez sur l'interrupteur marche/arré2, pour activer l'adaptateur à accu6
La LED de contrôle 4 lignote quatre fois et s'allume ensuite.
Appuyez une seconde fois sur l'interrupteur marche/arrêt pour allumer la lampe LED ①.
La LED de contrôle allume seulement pendant un court moment et ne peut être activée qu'à ce moment.
Éteindre
Appuyez à nouveau sur l'interrupteur marché arrêt 2.
La LED de contrôle 4'eteint au bout d'un court moment.
Charger/utiliser l'appareil USB (voir fig. C)
REMARQUE
Si seul un petit courant (<130 mA) est consommé, l'adaptateur de batterie s'éteint après un court instant. Il n'est donc pas possible de charger ou d'utiliser un tel appareil.
Reliez votre appareil USB à l'aide d'un cable adapté avec l'adaptateur à accu 6 sur le port USB 5
Appuyez sur l'interrupteur marche/arré2, pour activer l'adaptateur à accu 6 La LED de contrôle 4 lignote quatre fois et s'allume ensuite. La LED de contrôle 4 est allumée pour indiquer l'alimentation en tension. Notre apparéil peutMAINENANT être rechargé ou être utilisé sur l'adaptateur à accu 6
PARKSIDE
Appuyez à nouveau sur l'interrupteur marche/ arrêt 2 pendant environ deux secondes, pour eteindre le port USB 5
La LED de contrôle 4 éteint au bout d'un court moment.
Si vous n'utilisez ou ne chargez plus votre apparareil, débranchez-le de l'adaptateur à accu 6.
Utilizez un clip de ceinture
Avec le clip de ceintur 3, vous pouvez utiliser l'adaptateur de batterie 6 z. B. attache à une ceinture ou similaire.
Entretien et nettoyage
AVERTISSEMENT! RISQUE DE BLES-SURES! Débranchez l'appareil de l'accu avant de le nettoyer. L'appareil ne doit ni être nettoyé avec un jet d'eau, ni être plongé dans de l'eau. Risque de blessure par chocolélectrique.
L'appareil ne nécessite aucune maintenance particulière.
Utilisez un chiffon humide ou une Brosse pour le nettoyer.
N'utilisez pas de nettoyant ou de solvant. Ces derniers risqueraient d'endommager irréparablement l'appareil.
REMARQUE
- Les pieces détachées non listées (par ex. interrupteur) peuvent être commandées via nos centres d'appels.
Entreposage
Rangez l'appareil dans un endroit sec et à l'abri du gel et de la poussière, hors de portée des enfants.
Recyclage
Le produit et l'emballage sont recyclables, soumis à une responsabilité élargie du fabricant, et sont collectés séparément.
Ne jetez pas les outils électriques dans les ordures menagères!
Le symbole ci-contre, d'une poubelle
barree sur roues, indique que cet appa
reil doit respecter la directive 2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet apparéil en fin de vie avec les ordures menagères, mais le rapporter aux points de collecte, aux centres de recyclage ou aux entreprises de gestion des déchets spécifique équipés à cet effet.
Ce recyclage est gratuite. Respectez l'environnement et recyclez en bonne et due forme.
Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usageé.
Ne jetez pas les accus dans les ordures menagères!
Directive 2006/66/CE. Déposez le pack d'accus et/ou l'appareil auprès des
points de collecte existants. Les piles/batteries doivent être traitées comme des déchets spéciaux devant être obligatoirement recyclés dans le respect de l'environnement par les entités correspondantes (commercants, revendeurs spécialisés, services Municipaux, entreprises de recyclage professionnel). Les piles/batteries peuvent contenir des métaux lourds toxiques.
Par conséquent, ne jetez pas les piles/batteries dans les ordures menagères, rapportez-les au contraire à un point de collecte séparé. Ne rapportez les piles/batteries qu'à l'état décharge.
L'emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des services de recyclage locaux.
Éliminez l'emballage d'une manière respectue de l'environnement.
Observe le marquage sur les différents matériaux d'emballage et triez-les
separémentsinécessaire.Lesmatériauxd'emballage sont repérés par des abréviations (a) et desnumeros(b)qui ont la signification suivante：1-7:Plastiques,20-22:Papieret carton,80-98:Materiaux composites.
Garantie pour Kompernass Handels GmbH pour la France
Cet apparéil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à partager des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présente ci-dessous.
Conditions de garantie
La période de garantie debute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un début de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaitre, le produit sera réparé, remplaçé notamment par nos soins ou le prix d'achat rembourse, selon notre choix.
Cette prestation sous garantie nécessite, dans le délambda de trois ans, la presentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
Les blocs-batteries de la série X 12 V et X 20 V Team sont garantis 3 ans à compter de la date d'achat.
Période de garantie et réclamation légale pour vices cachés
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pieces replacées ou réparées. Les dommages et vices eventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
Étendue de la garantie
L'appareil a eté fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôle avant sa livraison.
La prestation de la garantie s'applique aux vices de matériel et de fabrication. Cette garantie ne s'etend pas aux pieces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pieces d'usure, ni aux déteriorations de pieces fragiles, par ex. interrupteurs ou pieces en verre.
Cette garantie devient caduque si le produit est déteriou ré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous étés avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente/agréé.
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a etec consentie lors de I'acquisition ou de la reparation d'un bien meuble, une remise en etat couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de I'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la démande d'intervention.
Indépendamment de la garantie commerciale sous-crite, le vendeur reste tenu des defaults de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des définuts de conformité existant lors de la délivrance. Il répond également des définuts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'utilisation habituellement attendu d'un bien semble et, le cas échéant :
-
s'il correspond à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle ;
-
s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2^ Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou estre propre a tout usage spécial recherche par l'acheteur, porte a la connaissance du vendeur et que ce dernier a accepté.
Article L217-12 du Code de la consommation
L'action résultat du début de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultat des vices rédhibitoires doit être intentionée par l'acquéréur dans un-delai de deux ans à compter de la découverte du vice.
Les pieces détachées indispensablees à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
La période de garantie ne s'applique pas dans les cas suivants
■ usure normale de la capacité de l'accu
■utilisation commerciale du produit
■ dépréciation ou modification du produit par le client
■ non-respect des consignes de sécurité et de maintenance, erreur d'utilisation
■ dommages causés par des événements élémentaires
Afin de garantir un traitement rapide de votre démande, veuillez suivre les indications suivantes :
Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la reférence article (IAN) 497642_2204 en tant que justificatif de votre achat.
Vous trouverez la reférence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaitre, veuilles d'abord contacter le département service clientèle ci-dessous par téléphone ou par e-mail.
Vous pouvez ensuite returner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, videos produit et logiciels d'installation.
Gracé à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir notre mode d'emploi en saisissant votre reférence (IAN) 497642_2204.
Garantie pour Kompernass Handels GmbH pour la Belgique
Cet apparéil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à partager des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présente ci-dessous.
Conditions de garantie
La période de garantie debute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un début de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaitre, le produit sera réparé, remplaçé gratuitement par nos soins ou le prix d'achat rembourse, selon notre choix. Cette prestation sous ga
rantie nécessite, dans le dél de trois ans, la presentation de l'appareil defectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en退还. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
Les blocs-batteries de la série X 12 V et X 20 V Team sont garantis 3 ans à compter de la date d'achat.
Période de garantie et réclamation légale pour vices cachés
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pieces replacées ou réparées. Les dommages et vices éventulement déjà présents à l'achat doivent être signalés immédiatement après le début. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
Étendue de la garantie
L'appareil a eté fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôle avant sa livraison.
La prestation de la garantie s'applique aux vices de matériel et de fabrication. Cette garantie ne s'etend pas aux pieces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pieces d'usure, ni aux déteriorations de pieces fragiles, par ex. interrupteurs ou pieces en verre.
Cette garantie devient caduque si le produit est déteriou ré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une'utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous seront avertis doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agrée.
La période de garantie ne s'applique pas dans les cas suivants
■ usure normale de la capacité de l'accu
■utilisation commerciale du produit
■ dépréciation ou modification du produit par le client
■ non-respect des consignes de sécurité et de maintenance, erreur d'utilisation
■ dommages causés par des événements élémentaires
Afin de garantir un traitement rapide de votre démande, veuillez suivre les indications suivantes :
Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la reférence article (IAN) 497642_2204 en tant que justificatif de votre achat.
Vous trouverez la reférence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaitre, veuilles d'abord contacter le département service clientèle ci-dessous par téléphone ou par e-mail.
Vous pouvez ensuite returner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, vidésopsroduit et logiciels d'installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvoir votre mode d'emploi en saisis-sant votre référence (IAN) 497642_2204.
AVERTISSEMENT!
Faites réparer vos appareils par le service après-vente ou un électricien qualifié et uniquement avec des pieces de rechange d'origine. Cela assure le maintien de la sécurité de l'appareil.
Service après-vente
FR ServiceFrance Tel.: 0800 919270 E-Mail: kompernass@lidl.fr
BE ServiceBelgique Tel.: 0800 12089 E-Mail: kompernass@lidl.be IAN 497642_2204
Importateur
Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.
Veuillez d'abord contacter le service mentionné.
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Compatibilité electromagnétique (2014/30/EU)
- La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration précrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8 juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Normes harmonisées appliquées
EN 62368-1:2014+A11:2017
EN 55032:2015/A11:2020
EN 55035:2017/A11:2020
EN 62471:2008
EN IEC 63000:2018
Désignation de type de la machine
Adaptateur de batterie USB avec éclairage LED PAA 20-Li B2
Année de fabrication : 09-2022
Numéro de série : IAN 497642_2204
Bochum, le 19/07/2022
C
Semi Uguzlu
- Responsible qualité -
Sous réserve de modifications techniques à des fins de perfectionnement.
