R4SDP - Visseuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse sans fil
Marque	RYOBI
Modèle	R4SDP
Tension nominale	4 V DC
Type de batterie	Lithium-ion intégrée
Vitesse à vide	Non spécifiée (estimation : 200-400 tr/min)
Démultiplication	Deux vitesses mécaniques
Mandrin	Mandrin sans clé
Embout	Embout simple 25 mm (fourni)
Sens de rotation	Réversible (sélecteur)
Poids	Environ 0,4 kg (estimation)
Dimensions (L x l x h)	Environ 200 x 50 x 50 mm (estimation)
Température de fonctionnement	0 °C à 40 °C
Température de charge	10 °C à 38 °C
Chargeur	Chargeur secteur fourni
Garantie	24 mois (usage privé)
Entretien et nettoyage	Nettoyer avec un chiffon propre ; ne pas utiliser de solvants
Sécurité	Porter une protection oculaire ; surface de préhension isolée
Pièces détachées et réparabilité	Utiliser uniquement des pièces d'origine ; réparation par un réparateur agréé
Utilisation prévue	Vissage et dévissage de vis et boulons pour usage privé

FOIRE AUX QUESTIONS - R4SDP RYOBI

Comment charger la batterie de la visseuse RYOBI R4SDP ?

Branchez le chargeur sur une prise secteur, insérez la batterie dans le chargeur. La température ambiante doit être comprise entre 10°C et 38°C. Ne laissez pas le chargeur dans un environnement humide.

Combien de temps dure la charge complète ?

Le temps de charge n'est pas précisé dans la notice, mais pour une batterie 4V Li-ion, comptez environ 1 à 3 heures. Consultez l'étiquette du chargeur pour plus d'informations.

Comment changer la vitesse de rotation ?

Utilisez le sélecteur de démultiplication à deux vitesses mécaniques situé sur le dessus du mandrin. Poussez-le vers l'avant pour la vitesse lente (couple élevé) ou vers l'arrière pour la vitesse rapide.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé près de la gâchette. Poussez-le à gauche pour la rotation avant (serrage) ou à droite pour la rotation arrière (dévissage). Assurez-vous que l'outil est à l'arrêt avant de changer le sens.

Quels accessoires sont compatibles avec cette visseuse ?

Utilisez uniquement des embouts de vissage standard de 6,35 mm (1/4 de pouce). Des embouts de 25 mm sont fournis. N'utilisez pas d'accessoires non recommandés par le fabricant.

Comment nettoyer la visseuse ?

Débranchez le chargeur et retirez la batterie. Utilisez un chiffon propre et sec pour essuyer la poussière et les impuretés. N'utilisez jamais de solvants ou de produits chimiques qui pourraient endommager les pièces en plastique.

Que faire si la visseuse ne tourne pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le bouton de verrouillage n'est pas activé. Si le problème persiste, contactez un réparateur agréé RYOBI.

Puis utiliser la visseuse pour percer ?

Non, cet outil est conçu uniquement pour le vissage et le dévissage. Il n'est pas adapté au perçage. Utilisez une perceuse pour cette tâche.

Quelle est la garantie de la visseuse R4SDP ?

La garantie est de 24 mois à compter de la date d'achat pour un usage privé. Elle peut être étendue en enregistrant le produit sur le site www.ryobitools.eu dans les 30 jours suivant l'achat. La garantie ne couvre pas l'usure normale ni les dommages dus à une mauvaise utilisation.

Où trouver le service après-vente agréé RYOBI ?

Consultez la liste des réparateurs agréés sur le site http://fr.ryobitools.eu/header/service-and-support/service-agents. Vous pouvez également contacter votre revendeur RYOBI pour obtenir de l'aide.

MODE D'EMPLOI R4SDP RYOBI

Cet apparéil ne doit pas être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou par des personnes manquant d'expérience et de connaissances à moins qu'elles n'aient été initiaies à son utilisation et qu'elles ne soient surveillées par une personne légalement responsable de leur sécurité. Ces personnes doivent être surveillées lorsqu'elles utilisent l' apparéil. Les enfants ne doivent utiliser ou nettoyer ou jouer avec l' apparéil, qui doit être tenu hors de leur portée lorsqu'il n'est pas utilisé.

(DE) Achtung!

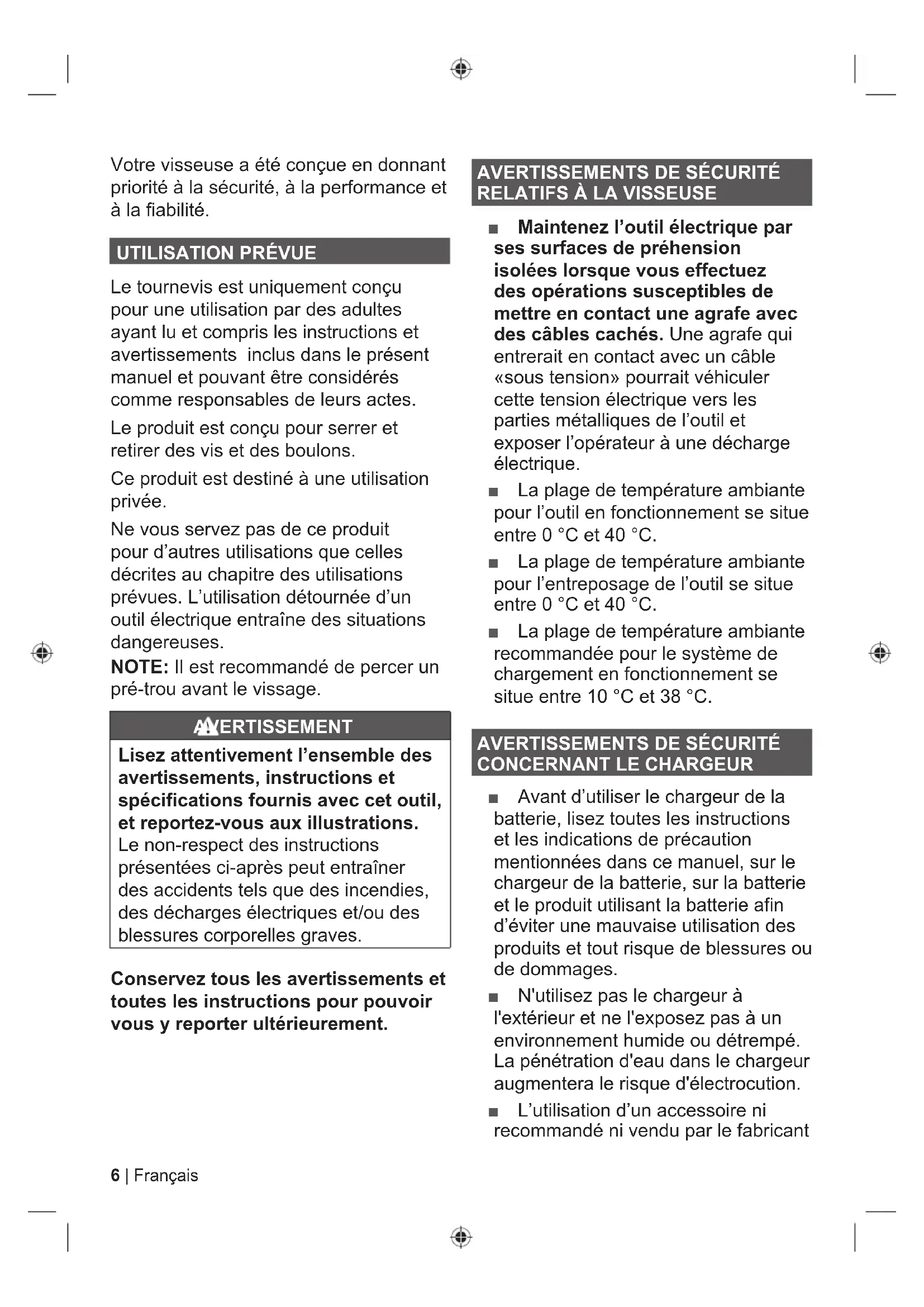

Votre visseuse a ete conque en donnant priorite à la sécurité, à la performance et à la fiabilité.

UTILISATION PRÉVUE

Le tournevis est uniquement concu pour une utilisation par des adultes ayant lu et compris les instructions et avertissements inclus dans le present manuel et pouvant etre considere}s comme responsables de leurs actes.

Le produit est concu pour serrer et restirer des vis et des boulons.

Ce produit est destiné à une utilisation privée.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues. L'utilisation détournée d'un outil électrique entraîne des situations dangereuses.

NOTE: Il est recommandé de percer un pré-trou avant le vissage.

AVERTISSEMENT

Lisez attentivement l'ensemble des avertissements, instructions et specifications fournis avec cet outil, et reportez-vous aux illustrations.

Le non-respect des instructions représentées ci-après peut entraîner des accidents tels que des incendies, des décharges électriques et/ou des blessures corporelles graves.

Conserve tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENTS DE SECURITE RELATIFS À LA VISSEUSE

• Maintenez l'outil électrique par ses surfaces de préhension isolées lorsque vous effectuez des opérations susceptibles demettre en contact une agrafe avecdes cables cachés. Une agrafe quientrerait en contact avec un cable « sous tension» pourrait vehiculer cette tension électrique vers lesparties métalliques de l'outil etexposer l'opérateur à une décharge électrique.
  La plage de température ambiente pour l'outil en fonctionnement se situe entre 0^ et 40^ .
  La plage de température ambiente pour l'entreposeage de l'outil se situe entre 0^ et 40^ .
  La plage de température ambiente recommandaee pour le système de chargement en fonctionnement se situe entre 10^ et 38^ .

AVERTISSEMENTS DE SECURITE CONCERNANT LE CHARGEUR

Avant d'utiliser le chargeur de la batterie, lisez toutes les instructions et les indications de précaution mentionnées dans ce manuel, sur le chargeur de la batterie, sur la batterie et le produit utilisant la batterie afin d'eviter une mauvaise utilisation des produits et tout risque de blessures ou de dommages.
N'utilisez pas le chargeur à l'extérieur et ne l'exposez pas à un environnement humide ou détrempé. La pénétration d'eau dans le chargeur augmentera le risque d'électrocution.
L'utilisation d'un accessoire ni recommandi ne vendu par le fabricant

du chargeur peut entraîner un incendie, une décharge électrique, ou des blessures. Vous réduirez ainsi les risques de décharge électrique, d'incendie ou de blessure grave.

Ne maltraitez pas le cordon ou le chargeur. N'utilisez jamais le cordon d'alimentation pour transporter le chargeur. Ne tirez pas sur le cordon du chargeur au lieu de la prise pour débrancher l'appareil. Des dommages au cordon ou au chargeur peuvent survenir et entraîner un risque de décharge électrique. Remplacez immédiatement tout cable endommagé.
Assurez-vous de placer le cordon de manière à ce ce qu'il ne soit pas possible de marcher dessus ou de s'y prendre les pieds, à ce qu'il n'entre pas en contact avec des bords tranchants ou de pieces en mouvement, ni qu'il soit soumis à des dommages ou des pressions. Cela réduira le risque de chutes accidentelles pouvant provoquer des blessures ou des dommages au cordon, entrainant à leur tour un risque d'électrocution.
Eloignez le cordon et le chargeur de la chaleur pour éviter tout dommage au boîtier et aux pieces internes.
N'utilisez pas le chargeur si le cordon ou la prise sont endommages, ce qui peut provoquer un court-circuit et une électrocution. Si le chargeur est endommagé, faites-le replacer par un réparateur/agréé.
N'utilisez pas le chargeur s'il a reçu un choc violent, s'il est tombé ou endommagé d'une manière quelconque. Apportez-le chez un réparateur/agree pour qu'il subisse une verification électrique afin de déterminer

s'il est en bon etat de fonctionnement.

Ne démontez pas le chargeur.
Apportez-le chez un réparateur agréé si un entretien ou une réparation est nécessaire. Un remontage incorrect peut entrainer un risque de décharge électrique ou d'incendie.
Débranchez le chargeur de la prise avant d'entrepreneure un entretien ou un nettoyage afin de réduire le risque de décharge électrique.
Débranchez le chargeur du secteur lorsque vous ne l'utilise pas. Cela réduira le risque de décharge électrique ou de dommage subi par le chargeur si des éléments métalliques tombent dans l'ouverture. Cela permettra aussi d'éviter tout dommage au chargeur en cas de surtension.
Risque de décharge électrique. Net touchez pas les parties non isolées de la prise de sortie ou des bornes de la batterie.

AVERTISSEMENTS DE SECURITE RELATIFS AUX BATTERIES

Li-ion

Ne jetez pas les blocs de batterie usages avec les ordures menagères et ne les jetez pas au feu. Afin d'assurer une mise au rebut correcte des blocs de batterie usages et de protégger l'environnement, apportezles à votre distributeur Ryobi.
- Séparez correctement les déchets électroniques en retardant les blocs de batterie des apparèils avant la mise au rebut. Apportez-les à un point de collecte approprié.

Pour retirer le bloc de batterie intégré

: séparez les coques du boitier l'une de l'autre en retardant les vis.

Débranchez le bloc de batterie du circuit et retirez-le.

REMARQUE: une fois ouvert, le produit n'est ni utilisable ni réparable et doit être jeté de façon appropriée.
Avant desterolerlebocde batteriede l'outilélectrique,mettezleproduiten marche jusqu'àceque le bloc debatterie soit complètement décharge.
Assurez-vous que le bloc de batterie àmettre au rebut ne puisse pas entre en contact avec des piles, d'autres blocs de batterie, ou des matériaux conducteurs en protégeant les contacts nus avec des capuchons isolants ou avec du ruban adhésif.
Ne rechargez jamais un bloc de batterie endommagé.

MISES EN GARDE DE SECURITE SUPPLEMENTaires CONCERNANT LA BATTERIE

AERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, n'immergez jamais l'outil, le bloc de batterie ou le chargeur dans un liquide et ne laissez pas couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou contenant des agents de blanchiment, etc. peuvent provoquer un court-circuit.

La plage de température ambiente pour la batterie en utilisation se situe entre 0^ et 40^ .
La plage de température ambiente

pour l'entreposage de la batterie se situe entre 0^ et 20^ .

RISQUES RÉSIDUELS

Meme lorsque le produit est utilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels. Les dangers suivants risquent de se désenter en cours d'utilisation et l'utilisateur doit préter particulièrement garde aux points suivants:

Dommage auditif cause par le bruit Portez une protection auditive adaptée et limite le temps d'exposition.
Blessures oculaires

Portez des lunettes ou un masque de protection lorsque vous utilisez le produit.
Blessures dues aux vibrations

Limitez le temps d'exposition. Suivez les instructions du paragraph Réduction des risques.
Électrocution provoquée par un contact avec des fils cachés

Ne tenez le produit que par ses surfaces isolées.

Blessures dues à la poussière

Les poussières générées lors de l'utilisation du produit sont susceptibles d'entrainer des troubles respiratoires. Portez un masque anti-poussière à filtré ajusté assurant une protection contre les particules émanant du matériel travaillé.

RéDUCTION DES RISQUES

Il a été reporté que les vibrations engendrées par les outils tenus à main peuvent contributor à l' apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les

symptômes peuvent comprendre des fourmilitements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs hériéditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contribuer au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations:

• Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l' apparition du syndrome de Raynaud.
• Àprousequchaque session de travail, pratiquez des exercices qui favorisent la circulation sanguine.
  Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

AERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

APPRENEZ À CONNAÎTRE VÔTURE PRODUIT

Voir la page 145.

1. Mandrin

2. Demultiplication à deux vitesses mécaniques

3. Bouton de verrouillage du pivot

4. Selecteur de sens de rotation
5. Embout simple (25 mm)
6. Gachette-interrupteur
7. Chargeur
8. Prise du chargeur
9. Prise d'entrée
10. Poignée, surface de préhension isolée

ENTRETIEN

AVERTISSEMENT

Le produit ne doit jamais être branché à une source de courant lorsque vous y montez des pieces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilise pas. Déconnecter le produit de l'alimentation électrique empêche les démarrages accidentels qui peuvent cause des blessures graves.

AVERTISSEMENT

N'effectuez l'entretien qu'a l'aide de pieces détachées et accessoires d'origine constructeur. L'utilisation de toute autre piece est susceptible deprésenter un danger ou d'endommager votre outil.

• Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommages par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

AVENTISSEMENT

Ne laissez jamais du liquide de frein, de l'essence, des produits petroliers, des huiles pénétrantes, etc. entre en contact avec les éléments en plastique. Les produits chimiques peuvent endommager, affaibir ou détruire les plastiques, ce qui pourrait entrainer de graves blessures.

AVENTISSEMENT

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un service après-venture/agréé.

• Portez toujours un masque oculaire ou des lunettes de protection à volets lateraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génére des poussières, portez également un masque anti-poussières.

LUBRIFICATION

Tous les roulements de ce produit sont lubrifiés avec une quantité suffisante d'huile de haute qualité pour toute sa durée de vie sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

PROTECTION DEL'ENVIRONNEMENT

Recyclez les matieres premières au lieu de les jeter avec les ordures menagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

Marque de conformité d'Eurasie

Marque de conformité ukrainienne

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Équipement de classe II

Vitesse à vide

Fusible thermique 2 A

Volts

Courant continu

Nombre de tours ou dé mouvements par minute

Portez une protection oculaire

Les produits electriques hors d'usage ne doivent pas etre jetes avec les ordures menagères. Recyclez-les par l'intémediaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRÉSENTS DANS LE MANUEL

Note

Brancher au secteur.

Durée de charge

Couple maximum

Couple, minimum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différents niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si l'on n'y prend garde, peut entrainer la mort ou de graves blessures.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entrainer la mort ou de graves blessures.

ATTENTION

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entrainer des blessures moyennes ou legères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesure en concordance avec un test normalisé fourni par EN62841 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutfoils, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes ou l'outil est arrêté ainsi que les périodes ou il fonctionne sans juste travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenoze en considération des mesures additionnelles de sécurité à prendre pour protéger l'opéraleur des effets des vibrations telles que: mainien de l'outil et de ses accessoires, mainien des mains au chaud, organisation du travail.

DEWARNUNG

Pour trouver le service après-vente agreeé le plus proche, rendez-vous sur http://fr.rybitools.eu/header/service-and-support/service-agents.

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantieTEL que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être confirmifiée par une facture toute autre preuve d'achat. Le produit a été concu en vue d'une'utilisation strictement privée. Aucune garantie ne s'aquise donc en cas d'utilisation professionnelle ou commerciale.

2. Il existe pour une partie de la gamme d'outils electroportatifs (AC/DC), of
   positifé d'extendre la période de garantie au-delà de la période precedemment désign en utilisant le formulaire d'enregistrement present sur le site Internet www.rybitools.eu. L'éligibilité d'un outil est clairément affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ ses outil(s) nouvellement achete(s) en ligne dans les 30 jours qui suivant la date d'achat. L'utilisateur a la possiblité de s'enregistrer pour l'extension de garantie dans son pays de residence si celui-ci est listedans le formulaire d'enregistrement en ligne ou cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour acceder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyee par courrier Electronique, ainsi que la facture originale mentionnant la date d'achat serviront de préuve de l'extension de garantie.

3. La garantie couvre pendant la période de garantie les defauts des produits datelesTha fabrication et aux materiaux a la date d'achat. La garantie est limitee a la reparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour:

4. tout dommage au produit resultant d'un mauvais entretien

5. tout produit ayant eté alteré ou modifié
6. tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, alterés ou retirés
7. tout dommage causé par le non-respect des instructions du mode d'emploi

8. tout produit non CE

9. tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries

10. tout produit raccordé à une alimentation secteur non conforme voltage, (ampérage, voltage, fréquence)

11. tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

12. l'usure normale des pieces consommables

13. une utilisation inappropriée, une surcharge de l'outil
14. l'utilisation de pieces ou accessoires non agreés
15. accessoires de l'util electrolyque fournis avec l'util ou achetés séparément. Cela comprend notamment les embouts de vissage, les forets de perceuse, les disques abrasifs, le papier de verre et les lames, le guide latéral

and Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carres de clé à chic, etc.

1. Si le produit doit être réparé, envoyez-le à un service après-vente/agree RYOBI dont vous trouvezrez ci-dessus la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargea d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-ventre RYOBI, celui-ci doit être correctement emballe, sans contenir aucun produit dangereux tel que de l'essence, et vous doivent indiquer cette adresse ainsi qu'une courte description du problème.
2. Une réparation / un remplacement sous garantie est gratuite(e). Cecine constituya pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils replacés deviennent notre propriété. Dans certains pays, les frais de port devront être assimés par l'expéditeur. Vos droits statutaires restent inchangés.
3. Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, warre du Norvege, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillage contacter vous distributeur agreé RYOBI pour déterminer si une autre garantie s'applique.

RYOBI GARANTIEBEDINGUNGEN

Para重点领域 du droit des produits, le rapport de la responsabilité est établi par l'entreprise.

Déclarons par la présente que le produit

4V Visseuse

Marque: RYOBI

Numéro de modele: R4SDP

Etendue des numérodeserie:47507601000001-47507601999999

est conforme aux Directives Europeennes et Normes Harmonisées suivantes

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 62841-1:2015, EN 62841-2-2:2014, EN 55014-1:2017

EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013

La documentation RoHS a ete dressoe d'apres EN 50581:2012

Todd Chipner

Directeur principal, Réglementation & Sécurité

Autorisé à rédigier le dossier technique:

Alexander Krug, Directeur Général

Techtronic Industries GmbH

Dhr. Directeur, Regelgeving en veiligheid

Alexander Krug, Directeur

Techtronic Industries GmbH

FR RYOBI est une marque déposée de Ryobi Limited, et est utilisée sous license.

© 2019 Techtronic Cordless GP. Tous droits réservés.
