Caractéristiques techniques	Moteur à essence, largeur de coupe de 40 cm, hauteur de coupe réglable de 25 à 75 mm, capacité du bac de ramassage de 50 litres.
Utilisation	Idéale pour les jardins de petite à moyenne taille, fonctionnement facile grâce à un guidon ergonomique.
Maintenance et réparation	Vérification régulière des lames, nettoyage du bac de ramassage après chaque utilisation, changement d'huile recommandé chaque saison.
Sécurité	Équipée d'un système de sécurité pour l'arrêt du moteur, utilisation recommandée avec des chaussures de sécurité et des lunettes de protection.
Informations générales	Poids de 25 kg, garantie de 2 ans, pièces de rechange disponibles, consommation de carburant optimisée.

FOIRE AUX QUESTIONS - Villa Spring STIGA

Comment démarrer la tondeuse STIGA Villa Spring ?

Assurez-vous que le réservoir de carburant est plein, vérifiez que la clé de contact est insérée, tirez sur le cordon de démarrage avec une force constante jusqu'à ce que le moteur démarre.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau d'huile, le carburant et assurez-vous que la bougie d'allumage est propre. Si le problème persiste, contactez le service après-vente.

Comment régler la hauteur de coupe de la tondeuse ?

Utilisez le levier de réglage situé près des roues pour ajuster la hauteur de coupe à la position souhaitée, en vous référant au manuel d'utilisateur pour les mesures spécifiques.

Est-il normal que la tondeuse émette des bruits forts ?

Un certain niveau de bruit est normal, mais des bruits excessifs peuvent indiquer un problème. Vérifiez les lames et les pièces mobiles pour détecter toute obstruction.

Comment entretenir ma tondeuse STIGA Villa Spring ?

Assurez-vous de nettoyer les lames après chaque utilisation, vérifiez régulièrement le niveau d'huile et remplacez-le si nécessaire, et faites vérifier la tondeuse par un professionnel une fois par an.

Quel type de carburant utiliser pour la tondeuse ?

Utilisez de l'essence sans plomb avec un indice d'octane minimal de 95 pour assurer un bon fonctionnement du moteur.

Comment changer les lames de la tondeuse ?

Débranchez la bougie d'allumage pour des raisons de sécurité, utilisez une clé pour dévisser les lames usées et remplacez-les par des lames neuves en vous assurant qu'elles sont bien fixées.

Que faire si la tondeuse ne coupe pas l'herbe correctement ?

Vérifiez si les lames sont émoussées ou endommagées, assurez-vous que la hauteur de coupe est correctement réglée et nettoyez toute accumulation d'herbe sous le châssis.

MODE D'EMPLOI Villa Spring STIGA

Vanguard®; commerciel série 3

Forbrugeranvendelse-36 maneder

Erhverysmaessig anvendelse-36 maneder

XR-serien

Forbrugeranvendelse - 24 maneder

Erhervsmaesig anvendelse - 24 maneder

Alle andre motorer med Dura-Bore™ stobejernsboring

Forbrugeranvendelse-24 maneder

Erhvervsmaessig anvendelse - 12 maneder

Alle andre motorer

Forbrugeranvendelse - 24 maneder

Erhvervsmaessig anvendelse - 3 maneder

Copyright © Briggs & Stratton Corporation, Milwaukee, WI, États-Unis. Tous droits réservés.

Ce manuel contient des informations concernant la sécurité visant à attirer l'attention des usagers sur les dangers et les risques associés aux moteurs. Il contient aussi des instructions d'utilisation et d'entretien appropriées à ce moteur. Briggs & Stratton Corporation ne sachant pasforcement quels équipement ce moteur entrainera, il est important pour vous de dire et de comprendre ces instructions ainsi que celles de l'équipement que ce moteur entraîne. Conservez ces instructions originales pour future reference.

Remarque: Le descripit et les illustrations contenues dans ce manuel sont fournis seulement à titre de reféquence. Ils peuvent différer selon le modele de votre apparueil. Contacter leur revende si vous avez des questions.

Pour obtenir des pieces de rechange ou une assistance technique, reportez ici les nombres de Modèle, Type et Code du moteur ainsi que la date d'achat. Ces nombres sont situés sur le moteur (voir la section Fonctions et commandes).

Date d'achat
Modèle - Type - Coupe du moteur
Numéro de série du moteur

Coordonnées de contact du bureau européen

Pour toute question concernant les émissions européennes, veuillez contacter notre bureau européen, situé à l'adresse :

Max-Born-StraBe 2, 68519 Viernheim, Allemagne.

Étape V (5) de l'Union Européenne (UE): Taux de dioxyde carbone (CO_2)

Les taux de dioxyde de carbone des moteurs Briggs & Stratton concernant les certificates d'approbation de type UE peuvent être consultés en tapant CO2 dans la barre de recherche du site BriggsandStratton.com.

Informations de recyclage

Tous les emballages, huiles usées et batteries doivent être recyclées conformément aux reglementations gouvernementales applicables.

Sécurité de l'opérateur

Symboles de sécurité et mots indicateurs

Le symbole de sécurité (permet d'identifier les informations de sécurité sur les dangers pouvant bleisser quels un. Les mots-indicateurs (DANGER, AVERTISSEMENT, ou ATTENTION) sont utilisés avec le symbole de sécurité pour indiquer la probabilité et la gravité potentielle des blessures. En outre, un symbole de danger peut-être utiliser pour représentier le type de danger.

DANGER indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures.

AVERTISSEMENT indique un danger qui, s'il n'est pas écarté, pourrait le couquer de graves blessures, voir la mort.

ATTENTION indique un danger qui, s'il n'est pas evite, pourrait cause des sures minuères ou modérées.

AVIS indique une situation qui pourrait endommager le produit.

Symboles de risque et leurs significations

	Informations de sécurité sur les dangers pouvant provoquer des dommages corporels.		Lire attentivement le contenu du manuel d'utilisation avant de faire fonctionner l'appareil ou d'intervenir dessus.
	Risque d'accordie Risque d'explosion
	Risque de décharge électrique		Risque de fumées toxiques
	Risque de surface chaude	Risque liée au bruit - protection auditive recommends pour une utilisation prolongée.
	Risque de projection d'objets - porter des lunettes de protection.		Risque d'explosion
	Risque de gelure Danger d'affet de recul
	Risque d'amputation - pièces mobiles		Risque chimique
	Risque lié à la chaleur Corrosif

Messages de sécurité

AVERTISSEMENT

Les moteurs Briggs & Stratton® ne sont pas concus pour les équipements suivants et ne doivent pas etre utilisés pour les alimenter : karts de loisir ; karts de course ; vehicules de loisir pour les enfants et de sport tous-terrains (ATV) ; cyclomoteurs ; aéroglisseurs ; engins aériens ; ou vehicules utilisés lors de compétences non approuvées par Briggs & Stratton. Pour plus d'informations concernant les produits destinés à la compétition, consulter www.briggsracing.com. Pour une utilisation avec des vehicules tout terrain utilisaires et côte à côte, veuillez contacter le Centre d'application de puissance Briggs & Stratton, au 1-866-927-3349. Une application inadaptée au moteur risque d'entrainer des blessures graves, voire mortelles.

AVERTISSEMENT

L'essence et ses vapeurs sont hautement inflammables et explosives.

Un incendie ou une explosion peuvent entrainer de graves brûlures, voir même la mort.

Lors de I'ajout de carburant

• Arrête le moteur et le laisser refroidir au moins 2 minutes avant desteroler le bouchon du réservoir.
• Remplir le réservoir de carburant à l'extérieur ou dans un endroit bien ventilé.
• Ne jamais trop remplir le réservoir de carburant. Pour permettre l'expansion du carburant, ne pas dépasser le bas du col de replissage du réservoir en effectuant le plein.
  Garder le carburant loin des étincelles, des flammes nues, des lampes tiemoins, de chaleur et d'autres sources d'allumage.
• Vérifier régulierement que les canalisations, le réservoir, le bouchon et les raccords de carburant neprésentent ni fissures ni fuites. Remplacer si nécessaire.
• Si du carburant se repand, attendre jusqu'à ce qu'il s'évapore avant de démarrer le moteur.

Demarrage du moteur

S'assurer que la bougie, le silencieux, le bouchon du réservoir de carburant et le filtré à air (le cas échéant) sont montés et solidement fixés.

• Ne pas démarrer le moteur sans la bougie.
• Si le moteur se noie, mettre le starter (le cas échéant) en position OUVERT/MARCHE, amener la manette des gaz (le cas échéant) en position RAPIDE et lancer le moteur jusqu'à ce qu'il démarre.

Pendant l'utilisation de l'équipement

• Ne pas penscher le moteur ou l'équipement à un angle qui risquerait de faire couler de l'essence.
• Ne pas actionner le starter pour arreter le moteur.
• Ne jamais demarrer ou faire fonctionner le moteur sans l'épurateur d'air (le cas échéant) ou le filtré à air (le cas échéant).

Lors du changement de I'huile

• Si vous vidangez l'huile par le bouchon de replissage supérieur, le réservoir de carburant doit être vide, car uneuite éventuelle pourrait provoquer un incendie, voir une explosion.

Si I'entretien requiert de faire basculer la machine

• S'il est nécessaire de basculer la machine au cours de l'entretien, le réservoir de carburant, s'il est monté sur le moteur, doit être vide, sinon le carburant risque de couler et d'entrainer un incendie ou une explosion.

Lors du transport de I'equipement

• Transporter avec le réservoir de carburant VIDE ou le robinet d'essence en position CLOSED (FERMEE).

Entreposage de carburant ou d'équipements dont le réservoir contient du carburant

• Entreposez-les à l'ecart des chaudières, cusinières, chauffe-eaux ou autres apparèels menagers comptant une veilleuse ou une autre source d'inflammation pouvant enflammater les vapeurs d'essence.

AVERTISSEMENT

Le démarrage du moteur cree des etincelles.

Les étincelles peuvent enflammer le gaz inflammable à proximité.

Cela pourrait provoquer une explosion ou un incendie.

Si une fuite de gaz de petrole liquifié (GPL) ou de gaz naturel est présente à l'endroit où vous vous trouvez, ne pas tenter demettre le moteur en marche.
- Ne pas utiliser de fluides de démarrage sous pression, car les vapeurs sont inflammables.

AVERTISSEMENT

RISQUE LIE AUX GAZ TOXIQUES. Les gaz d'échévement du moteur contiennent du monoxyde de carbone, un gaz toxique qui peut vous tuer en quelques minutes. Vous NE POUVEZ NI le voir, NI le sentir, NI le goûter. Meme si vous ne sentez pas l'odeur des gaz d'échévement, vous courez toutes le risque de respirer du monoxyde de carbone. Si vous commencer à vous sentir malade, pris de vertiges ou faible quand vous utilisez ce produit, coupez le moteur IMMÉDIATEMENT et allez respirer de l'air frais. Consultez un medecin. Il se peut que vous soyez victime d'un empoisonnement au monoxyde de carbone.

• Utilisez cet équipement UNIQUEMENT à l'extérieur et en vous tenant éloigné des fenétres, portes et ouvertures d'aération pour réduire le risque que du monoxyde de carbone ne s'accumule et ne soit eventulement aspiè dans des espaces où vivent des personnes ou des animaux.
• Conformément aux instructions du fabricant, installez des alarmes monoxyde de carbone fonctionnant à piles ou alimentées par cable avec batterie de secours. Les dételecteurs de fumée ne peuvent pas déceler la présence de monoxyde de carbone.
• NE PAS faire fonctionner cet équipement dans des maisons, garages, sous-sols, vides sanitaires, remises de jardin ou d'autres espaces partiellement confinés, même si des ventilateurs, des portes ou des fenêtres ouvertes facilitant la ventilation. Le monoxyde de carbone peut s'accumulerrapidement dans ces espaces et subsister pendant des heures, même après l'arrêt de l'équipment.
• Disposer TOUJOURS cet équipement dans le sens du vent et orienter l'échéappement du moteur dans la direction opposée aux espaces occupés par des personnes ou des animaux.

AVERTISSEMENT

La retraction rapide du cordon de lanceur (effet de recul) aura pour effet de tirer la main et le bras vers le moteur en moins de temps qu'on ne l'imagine.

Des os cassés, des fractures, des blessures ou des fouilles peuvent en résultat.

• Pour démarrer le moteur, tirer lentement le cordon du lanceur jusqu'à percevoir une résistance et tirer ensuite rapidement pour éviter tout effet de recul.
• Retirer toute charge extérieure à l'équipement ou au moteur avant de le démarrer.
• Les éléments directement couplés à l'équipement, notamment les lames, turbines, poulies, engrenages, etc., devront être fermement arrimés.

AVERTISSEMENT

Les pièces rotatives peuvent toucher ou happer les mains, les pieds, les cheveux, les vêtements ou les accessoires.

Une amputation traumatique ou de graves lacérations peuvent en résultat.

Utiliser l'équipement avec les protections en place.
- Tenir les mains et les pieds éloignés des pieces en rotation.
- Attacher les cheveux longs et refiner les bijoux.
- Ne pas porter de vêtements amples, de ceintures larges pendantes ou tout vêtement risquant d'être happé.

AVERTISSEMENT

Les moteurs en fonctionnement produit de la chaleur. Les pièces du moteur, en particulier le silencieux, peuvent atteindre des températures très élevées.

Des brûlures thermiques graves peuvent se produit par contact.

Les débris combustibles, tels que les feuilles, l'herbe, les broussailles, etc., peuvent prendre feu.

• Laisser refroidir le pot d'échévement, le cylindre et les ailettes du moteur avant de les toucher.
• Retirer les débris qui se sont accumulés autour de la zone du pot d'échéppement et du cylindre.
• L'utilisation ou le fonctionnement du moteur sur des terrains forestiers, broussailleux ou herbeux constituent une violation de la Section 4442 du Code des ressources publiques de Californie, à moins que le système d'échépement ne soit équipé d'un pare-étincelles, comme le stipule cette Section 4442, maintainu en bon état de marche. D'autres états ou juridictions fédérales peuvent avoir des lois similaires. Contacter le constructeur d'origine, le détaillant ou le revendeur de l'équipement pour obtenir un pare-étincelles concu pour le système d'échépement installé sur ce moteur.

AVERTISSEMENT

Des étincelles involontaires peuvent provoquer un incendie ou un chocoléctrique.

Un démarrage accidentel peut cause l'encevêtement, l'amputation traumatique ou la lacération d'un membre.

Risque d'incendie

Avant de procéder à des réglages ou des réparations :

• Debrancher le fil de la bougie d'allumage et le tenir à l'ecart de la bougie.
• Débrancher la batterie en retardant le cable de la borne négative de la batterie (uniquement pour les moteurs à démarreur électrique).
  Utiliser exclusivement des outils appropriés.
• Ne pas intervenir sur le ressort du régulateur de vitesse, les tringles ou d'autres pièces, pour augmenter le régime du moteur.
• Les pièces de rechange doivent être les mêmes et installées dans la même position que celles d'origine. D'autres pièces peuvent ne pas été aussi performantes, endommager l'équipment et provoquer des blessures.
• Ne pas taper sur le volant moteur avec un marteau ou un objet dur, ce qui risquerait d'entrainer une rupture ulterieure du volant lors du fonctionnement du moteur.

Contrôle de l'étinçelle :

Utiliser un vérificateur de bougie d'allumage approvoué.

• Ne pas contrôler la production d'étinçelles sans la bougie.

Fonctions et commandes

Commandes du moteur

Comperer l'illustration (Figure: 1, 2, 3) avec votre moteur afin de vous familiariser avec l'emplacement des diverses fonctions et commandes.

A. Numéroes d'identification du moteur Modèle - Type - Code
B. Bougie
C. Purificateur d'air
D. Poignée du cordon du démarreur (siprésent)
E. Jauge
F. Bouchon de vidange
G. Silencieux, protège-silencieux (si present), pare-etincelles (si present)
H. Grille d'entree d'air
I. Grille d'entrée d'air
J. Filtre à huile (si present)
K. Demarreur électrique (si present)
L. Carburatour
M. Filtre à carburant (si present)
N. Pompe à carburant (si présente)
O. Vidange rapide (si presente)
P. Unité de commande électronique (si présente)

Symboles des commandes du moteur et significations

Régime moteur - RAPIDE Régime moteur - LENT
Régime moteur - ARRÊT MARCHÉ - ARRÊT STOP
Démarrage du moteur - Starter FERMÉ	ΦI	Démarrage du moteur - Starter OUVERT
Bouchon de carburant Robinet d'essence - OUVERT	ΦII	Robinet d'essence - FERMÉ
Niveau d'essence - Maximum Ne pas trop replir le réservoir

Fonctionnement Recommandations concernant l'huile

Capacité d'huile : Voir la section Spécifications.

AVIS

Ce moteur est livré sans huile par Briggs & Stratton. Les fabricants d'équipements ou les concessionnaires sont susceptibles d'avoir ajusté de l'huile au moteur. Avant de démarrer le moteur pour la première fois, veiller à vérifier le niveau d'huile et à faire l'appoint en suivant les instructions de ce manuel. Si vous démarrez le moteur sans huile, il sera endommagé et irrécupérable et ne pourrait être couvert par la garantie.

Nous recommandons l'utilisation d'huiles garanties et certifiées Briggs & Stratton pour Obtirer les mêilles performances. D'autres huiles détergentes de haute qualité sont acceptables si elles sont de catégorie SF, SG SH, SJ ou supérieure. Ne pas utiliser d'additives spéciaux.

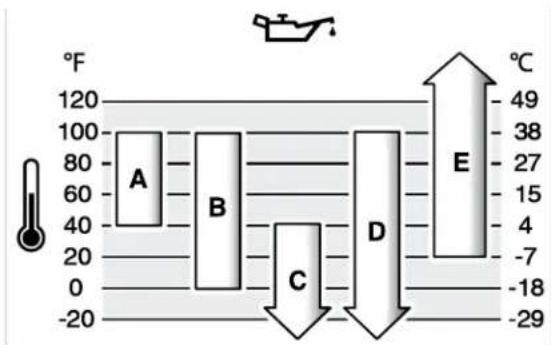

Les températures extérieures déterminant la juste viscosité de l'huile pour le moteur. Utiliser le diagramme pour sélectionner la meilleure viscosité pour la plage de températures extérieures prévues. Les moteurs de la plupart des équipements d'alimentation extérieurs fonctionnent bien avec de l'huile synthétique 5W-30. Pour les équipements utilisés par grande chaleur, l'huile synthétique Vanguard 15W - 50 offre laICAelle protection.

A	SAE 30 - En dessous de 40 °F (4 °C), l'utilisation d'huile SAE 30 rendra difficile le démarrage du moteur.
B	10W-30 - Au-dessus de 80 °F (27 °C), l'utilisation d'huile 10W-30 peut augmenter la consommation d'huile. Vérifier le niveau d'huile plus fréquement.
C	5W-30
D	5W-30 synthétique
E	Vanguard® Synthétique 15W-50

Vérifier le niveau d'huile

Voir l'illustration : 4

Avant d'ajouter de I'huile ou de vérifier le niveau

• Veiller à ce que le moteur soit sur une surface plane.

• Débarrasser de tout débris la zone de replissage d'huile.

• Retirer la jauge d'huile (A, Figure 4) et l'essuyer avec un chiffon propre.

• Remetre la jauge en place et la resserrer (A, Figure 4).
• Retirer la jauge d'huile et vérifier le niveau d'huile. Il doit atteindre le haut du repère plein (B, Figure 4) sur la jauge.
• Si le niveau est insuffisant, ajouter de l'huile en l'incorporent par l'orifice de remplissage du moteur (C, Figure 4). Ne pas trop complir le réservoir. Avec ajoute de l'huile, attendre une minute puis vérifier a nouveau le niveau d'huile.

Remarque: Ne pas ajouter d'huile au niveau de la vidange rapide (si presente). Se reporter à Fonctions et commandes.

1. Remetre la jauge en place et la resserrer (A, Figure 4).

Système de détction de niveau d'huile bas (le cas échéant)

Certains moteurs sont équipés d'une sonde de détction de niveau d'huile bas. Si le niveau d'huile est insuffistant, la sonde active un voyant d'alerte ou arrête le moteur. Arreter le moteur et procéder comme décrit ci-dessous avant de remettre en marche le moteur.

• Mettre le moteur de niveau.
• Contrôler le niveau d'huile. Se reporter à la section Vérifier le niveau d'huile
• Si le niveau est insuffistant, faire l'appoint avec la quantité appropriée d'huile. Mettre le moteur en marche et s'assurer que levoyant d'alerte (si prévu) n'est pas allumé.
• Si le niveau d'huile est correct, ne pas faire demarrer le moteur. Contacter un Réparateur/agree Briggs & Stratton pour corriger un problème d'huile.

Recommendations de carburant

Le carburant doit répondre aux critères suivants :

Essence sans plomb, propre et fraîche.
- Au minimum 87 octanes/87 AKI (91 RON). Utilisation en haute altitude, voir ci-dessous.

• De l'essence contenant jusqu'à 10% d'éthanol (carburol) est acceptable.

AVS Ne pas utiliser d'essence non approuvée telle que l'E15 ou l'E85. Ne pas mélanger de l'huile avec l'essence ou modifier le moteur afin qu'il puisent utiliser les carburants alternatifs. L'utilisation de carburants non approuvés peut endommager les composants, ce qui n'est pas couvert par la garantie.

Pour empêcher que de lagomme ne se forme dans le circuit d'alimentation, melanger un stabilisateur de carburant à l'essence. Voir Entreposage. Tous les carburants ne sont pas identiques. Si des problèmes de demarriage ou de performance se produit, changer de fournisseur de carburant ou changer de marque. Ce moteur est certifié pour fonctionner à l'essence. Le système de contrôle des émissions pour ce moteur est de type EM (Engine Modifications).

Haute altitude

À des altitudes supérieures à 1 524 metres (5 000 pieds), de l'essence d'au minimum 85 octane/85 AKI (89 RON) est acceptable.

Pour conserver les caractéristiques d'émission, un réglage spécial haute altitude est nécessaire. Faire fonctionner le moteur sans ce réglage fait baisser ses performances, augmenter la consommation de carburant et les émissions. Contacter un Réparateur/agree Briggs & Stratton pour davantage d'informations sur le réglage haute altitude. Le fonctionnement du moteur à une altitude inférieure à 762 metres (2500 pieds) avec le kit haute altitude n'est pas recommandé.

Pour les moteurs à injection électronique (EFI), le réglage haute altitude est inutil.

Faire le plein

Voir Figure : 5

AVERTISSEMENT

L'essence et ses vapeurs sont extrémement inflammables et explosives.

Un incendie ou une explosion peuvent provoquer de très graves blessures ou être mortelles.

Pour faire le plein

• Arreter le moteur et le laisser refroidir au moins 2 minutes avant de retirer le bouchon du réservoir.
• Remplir le réservoir de carburant à l'extérieur ou dans un local extrémement bien ventilé.
• Ne pas trop replir le réservoir de carburant. Pour permettre la dilatation de l'essence, ne pas replir au-delà du bas du col de replissage.
• Veiller à tener l'essence à l'écart des étincelles, des flammes nues, des voillueuses, de la chaleur et de toute autre source d'ignition.
• Contraler régulierement que les durites, le réservoir, le bouchon et les raccords de réservoir ne serontnt ni fissures, ni fuites. Remplacer si nécessaire.

• Si du carburant a ete renversé, attendre son evaporation complete avant de demarrer le moteur.

• Nettoyer le pourtour du bouchon d'essence de la poussière et des débris. Enlever le bouchon d'essence.

• Remplir le réservoir (A, Figure 5) d'essence. Pour permettre la dilatation du carburant, ne pas remplir au-delà du bas du la base du col de replissage. (B).
• Remetre le bouchon du réserve en place.

Démarrage et arrêt du moteur

Voir Figure : 6

Demarrage du moteur

AVERTISSEMENT

L'enroulement rapide de la corde du lanceur (effet de rebond) aura pour effet de tirer la main et le bras vers le moteur en moins de temps qu'on se se l'imagine.

Cela risque d'entrainer des fêtres, des fractures, des ecchymoses ou des foulires.

• Pour démarrer le moteur, tirer lentement sur la corde de lanceur jusqu'à partir une résistance puis tirer rapidement pour éviter l'effet de rebond.

AVERTISSEMENT

Le carburant et ses vapeurs sont extrémement inflammables et explosives.

Un incendie ou une explosion peuvent provoquer des blessures très graves, voire mortelles.

Demarrage du moteur

64 BRIGGSandSTRATTON.com

S assurer que la bougie, le silencieux, le bouchon du réservoir de carburant et le filtré à air (si present) sont montés et solidement fixés.
- Ne pas faire tourner le moteur sans la bougie.
- Si le moteur est okay, placer le starter (si的前提) en position OPEN / RUN (OUVERT/MARCHE), amencer l'accélérateur (si的前提) en position FAST (RAPIDE) et lancer le moteur jusqu'à ce qu'il démarre.

AVERTISSEMENT

RISQUE LIÉ AUX GAZ TOXIQUES. Les gaz d'échéppement du moteur contennent du monoxyde de carbone, gaz toxique qu'il pourrait vous tuer en l'espace de quelques minutes. Il est INVISIBLE et INODORE. Meme si vous n'inhalez pas de gaz d'échéppement, vous courez always le risque de respirer du monoxyde de carbone. Si vous commencez à vous sentir malade, pris de vertiges ou faible quand vous utilisez cette machine, couper le moteur et sortir IMMEDIATEMENT respirer de l'air frais. Consulter un medecin. Il se peut que vous soyez victime d'un emploiissement au monoxyde de carbone.

• Utiliser cet équipement UNIQUEMENT à l'extérieur et à l'ecart des fenêtres, portes et aérations pour réduire le risque daccumulation de monoxyde de carbone et son eventuelle propagation à des espacesOccupés.
• Installer des avertisseurs de monoxyde de carbone fonctionnant à piles ou alimentées par cable avec batterie de secours selon les directives du fabricant. Les dédicteurs de fumée ne peuvent pas déceler la présence de monoxyde de carbone.
• NE PAS faire fonctionner ce produit dans des maisons, garages, sous-sols, vides sanitaires, remises de jardin ou d'autres espaces partiellement confinés, même si des ventilateurs, des portes ou des fentres ouvertes facilitent la ventilation. Le monoxyde de carbonate peut s'accumuler rapidement dans ces espaces et subsister pendant des heures, même après l'arrêt de l'équipement.
• TOUJOURS positionner cet équipement dans le sens du vent et orienter l'échévement du moteur dans la direction opposée aux espaces occupés.

AVS Ce moteur est livre sans huile par Briggs & Stratton. Avant de demarrer le moteur, s'assurer d'ajouter de l'huile en suivant les instructions de ce manuel. Si un moteur sans huile est mis en marche, il sera endommagé de manière irrémédiable et ne sera pas couvert par la garantie.

Déterminer le type du système de démarrage

Avant demettrele moteur en marche,vousdevez déterminer le type du système de démarrage dont il est équipé. Voitrouteur peutetre pourvu des systèmes suivants.

• Système ReadyStart® : Avec volet de départ automatique thermo-commandé. Ce type de moteur ne compte pas de poir d'amorce.
• Systeme de gestion électronique du carburant : Il comporte une unité de commande électronique qui surville l'etat du moteur et la température. Il n'a ni startup manuel ni amorceur.
• Système de starter : Ce moteur comprend un starter utilisé pour le démarrage à bassé température. Certains modèles sont équipés d'une commande de starter séparée alors que d'autres sont équipés d'une commande combinée starter / gaz. Ce type de moteur ne compte pas de poir d'amorcegage.

Pour démarrer le moteur, suivre les instructions correspondant au type de système de démarrage.

Remarque: L'équipment peut être doté de commandes à distance. Se reporter au manuel de l'équipment pour connaître l'emplacement et l'utilisation des commandes à distance.

Système ReadyStart®

1. Vérification de l'huile moteur. Se reporter à la section Vérifier le niveau d'huile.
2. S'assurer que les commandes d'entrainment de l'équipement, si prsentes, sont débrayées.
3. Amener le robinet d'essence (A, Figure 6) eventuellement present en position OPEN (OUVERT).
4. Amener la commande des gaz eventuellement presente (B, Figure 6) en position FAST (RAPIDE). Faire fonctionner le moteur en position FAST (RAPIDE).

Remarque: Pour démarrer par temps froid (en-dessous de 32^ ), déplacer ensemble le starter / la manette des gaz (B C, Figure 6) vers la position CHOKE (STARTER).

1. Contacteur à clé, si的前提 : Tourner le contacteur à clé (D, Figure 6) en position ON / START (MARCHE/DEMARRER).

Bouton marche / arrêt, si的前提 : Pousser le bouton marche / arrêt (F, Figure 6).

AVIS Pour prolonger la durée de vie du démarre, ne l'utiliser que pendant des cycles courts (cinq secondes maximum). Attendre une minute avant de recommencer.

Remarque : Si le moteur ne démarre pas malgré plusieurs tentatives, prendre contact avec le Réparateur le plus proche, consulter la page BRIGGSandSTRATTON.com ou appeler le 1-800-233-3723 (aux États-Unis).

Système de gestion électronique du carburant

1. Vérification de l'huile moteur. Se reporter à la section Vérifier le niveau d'huile
2. S'assurer que les commandes d'entrainment de l'équipment, si présentes, sont débrayées.
3. Amener le robinet d'essence (A, Figure 6) éventuellesment present en position OPEN (OUVERT).
4. Amener la commande des gaz eventuellement presente (B, Figure 6) en position FAST (RAPIDE). Faire fonctionner le moteur en position FAST (RAPIDE).
5. Lanceur, si present: Tourner le contacteur à clé (D, Figure 6) en position ON / START (MARCHE/DEMARRER).
6. Lanceur, si present: Maintenir fermement la poignée de corde du lanceur (E, Figure 6). Tirer la poignée de la corde du lanceur lentement jusqu'à partir une résistance puis tirer rapidement.

AVERTISSEMENT

L'enroulement rapide de la corde du lanceur (effet de rebond) aura pour effet de tirer la main et le bras vers le moteur en moins de temps qu'on ne se l'imagine. Cela risque d'entrainer des félures, des fractures, des ecchymoses ou des fouilles. Pour démarrer le moteur, tirer lentement sur la corde de lanceur jusqu'à signalir une résistance puis tirer rapidement pour éviter l'effet de rebond.
7. Demarreur electrique, si present: Tourner le contacteur a clé (D, Figure 6) en position ON / START (MARCHE/DEMARRER).

AVIS Pour prolonger la durée de vie du démarre, ne l'utiliser que pendant des cycles courts (cinq secondes maximum). Attende une minute avant de recommencer.

Remarque: Si le moteur ne démarre pas malgré plusieurs tentatives, prendre contact avec le Réparateur plus le proche, consulter la page BRIGGSandSTRATTON.com ou appeler le 1-800-233-3723 (aux États-Unis).

Système de starter

1. Vérification de l'huile moteur. Se reporter à la section Vérifier le niveau d'huile
2. S'assurer que les commandes d'entrainment de l'équipment, si prsentes, sont débrayées.
3. Amener le robinet d'essence (A, Figure 6) éventuellesment present en position OPEN (OUVERT).
4. Amener la commande des gaz eventuellement presente (B, Figure 6) en position FAST (RAPIDE). Faire fonctionner le moteur en position FAST (RAPIDE).
5. Amener la commande de starter (C, Figure 6) en position CLOSED (FERMEE). Pour les modetes associant un starter et une commande des gaz (B C), déplacer la commande en position CHOKE (STARTER).

Remarque : Habituellesment, le starter n'est pas nécessaire pour redémarrer un moteur chaud.

1. Lancer, si present: Tourner le contacteur à clé (D, Figure 6) en position ON / START (MARCHE/DEMARRER).
2. Lanceur, si present: Maintenir fermement la poignée de corde du lanceur (E, Figure 6). Tirer la poignée de la corde du lanceur lentement jusqu'à partir une résistance puis tirer rapidement.

AVERTISSEMENT

L'enroulement rapide de la corde du lanceur (effet de rebond) aura pour effet de tirer la main et le bras vers le moteur en moins de temps qu'on ne se l'imagine. Cela risque d'entrainer des félues, des fractures, des ecchymoses ou des fouilles. Pour démarrer le moteur, tirer lentement sur la corde de lanceur jusqu'à partir une résistance puis tirer rapidement pour éviter l'effet de rebond.

1. Démarreur electrique, si的前提 : Tourner le contacteur à clé (D, Figure 6) en position ON / START (MARCHE/DEMARRER).

AVIS Pour prolonger la durée de vie du démarreur, ne l'utiliser que pendant des cycles courts (cinq secondes maximum). Attende une minute avant de recommencer.

1. Au fur et à mesure que le moteur se rechauffe, déplacer la commande de starter (C, Figure 6) vers la position OPEN (OUVERTE). Pour les modélles associant un starter et une commande des gaz (B C), déplacer la commande en position FAST (RAPIDE).

Remarque: Si le moteur ne démarre pas malgré plusieurs tentatives, prendre contact avec le Régéparateur le plus proche, consulter la page BRIGGSandSTRATTON.com ou appeler le 1-800-233-3723 (aux États-Unis).

Arret du moteur

AVERTISSEMENT

Le carburant et ses vapeurs sont extrémement inflammables et explosives.

Un incendie ou une explosion peuvent provoquer des blessures très graves, voire mortelles.

• Ne pas étrangler le carburateur pour arreter le moteur.

• Contacteur a clé, si present : Commande des gaz en position FAST (RAPIDE), tournier le contacteur a clé (D, Figure 6) en position OFF (ARRÉT). Retirer la clé et la garder dans un endroit sur hors de portée des enfants. Bouton marche / arrêt, si present : Commande des gaz en position FAST (RAPIDE), appuyer sur le bouton MARCHE / ARRÊT (F, Figure 6).

• ÀpRES l'arrêt du moteur, amener le robinet d'essence eventuellement present (A, Figure 6) en position CLOSED (FERMÉ).

Entretien

AVIS Si le moteur est basculé pendant l'entretien, le réservoir de carburant doit être vide et le côté ou se trouve la bougie doit être en haut. Si le réservoir de carburant n'est pas vide et si le moteur est basculé dans toute autre direction, il sera peut-être difficile de le faie demarrer par suite d'huile ou de carburant contaminant le filtre à air et/ou la bougie.

AVERTISSEMENT

S'il est nécessaire de basculer l'équipment au cours de l'entretien, le réserveur de carburant, s'il est monté sur le moteur, doit être vidé, sinon le carburant risque de couler et d'entrainer un incendie ou une explosion.

Nous vous recommendons de confier à un Réparateur Briggs & Stratton/agree tout l'entretien de votre moteur et de ses pièces.

AVIS Tous les composants de ce moteur doivent rester à leur place d'origine pour que le moteur fonctionne correctement.

AVERTISSEMENT

Une étincelle accidentelle peut provoquer un incendie ou une décharge électrique.

Un démarrage accidentel peut causeur un étranglement, l'amputation ou la lacération d'un membre.

Risqued'incendie

Avant d'effectuer des réglages ou des réparations :

• Débrancher le fil de bougie et l'attacher àonne distance de la bougie.
• Débrancher le cable Négatif de la batterie (uniquement pour les moteurs à démarrage électrique).
  N'utiliser que les outils corrects.
• Ne pas modifier le ressort du régulateur, les tringles ou autres pièces pour augmenter le régime du moteur.
• Les pièces de rechange doivent être d'origine et installées de la même façon que les pièces remplacées. D'autres pièces peuvent ne pas fonctionner aussi bien, peuvent endommager la machine et peuvent provquer des blessures.
• Ne pas taper sur le volant moteur avec un marteau ou un objet dur ; cela pourrait entrainer une rupture ultérieure du volant pendant que le moteur fonctionne.

Contrôle de l'étinçelle :

Utiliser un contrôleur homologué.
- Ne pas contrôler l'étinçelle avec la bougie retiree.

Interventions concernant le contrôle des émissions

L'entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions gazeuses peuvent être effectuels par tout établissement ou individu spécialisé dans la réparation des moteurs autres que les moteurs automobiles Toutfois, pour obtenir un service de contrôle des émissions sans charge, le travail doit être réalisé par un concessionnaire/agree par l'usine. Voir la déclaration sur le contrôle des émissions.

Calendrier d'entretien

Aprés les 5 premières heures

Changement de I'huile 3

Toutes les 8 heures ou chaque jour

• Vérification du niveau d'huile moteur
• Nettoyage autour du silencieux et des commandes
  Nettoyage de la grille d'entree d'air

Toutes les 25 heures ou une fois par an

Nettoyage du filtre a air 1
Nettoyer le pré-filtre (si的前提) 1

Toutes les 50 heures ou une fois par an

Changement de I'huile moteur 4
- Remplacer le filtré à huile (siprésent)
- Entretien du système d'échévement

Toutes les 100 heures ou une fois par an

Changement de I'huile moteur 5
- Remplacer le filtré à huile (siprésenté)

Tous les ans

• Remplacement de la bougie
• Remplacement du filtré à air
• Remplacer le préfiltre (si present)
• Remplacer le filtré à carburant (si的前提)
• Entretien du système de carburant
• Entretien du circuit de refroidissement 1
• Contralier le jeu des soupapes

1 À nettoyer plus féquèment dans des conditions d'utilisation en atmôspère poussièreuse ou chargee de débris en suspension.
2 Non obligatoire si les performances du moteur ne sont pas alterées.
3 Uniquement les moteurs sans filtré à huile.
4 Moteur sans filtré à huile ou avec filtré à huile noir standard (consulter la page Spécifications pour connaître la référence de la piece).
5 Moteurs avec filtré à huile orange ou jaune haute performance (consulter la page Spécifications pour connaître la référence de la pièce).

Système de gestion électronique du carburant

Le système de gestion electronique du carburant surveille la température du moteur, la vitesse du moteur et la tension de la batterie pour ajuster le starter pendant le démarrage et le rechauffage du moteur. Il n'y a aucun réglage sur le système. En cas de problème de démarrage ou de fonctionnement, contacter un réparateur/agree Briggs & Stratton.

AVIS Veiller à respecter les étapes ci-dessous sous peine d'endommager le système de gestion électronique du carburant.

• Ne jamais demarrer le moteur si les cables de la batterie sont desserrés.
• Mettre la clé en position OFF (ARRÉT) avant de débrancher, retirer et/ou installer la batterie.
• Ne jamais utiliser de chargeur de batterie pour démarrer le moteur.
• Ne jamais débrancher les cables de la batterie pendant que le moteur tourne.
• Pour brancher les cables de la batterie, connecter d'abord le cable positif (+), puis le cable négatif (-) à la batterie.
  Lorsque la batterie est en charge,mettre le contacteur en position OFF (ARRET) et debrancher le cable négatif (-) de la batterie.
• Ne pas vaporiser de l'eau directement sur l'unité de commandelectronique.

Carburateur et régime moteur

Ne jamais procédé à des réglages du carburateur ou du régime moteur. Le carburateur a été régile à l'usine pour fonctionner de manière efficace dans la plupart des conditions. Ne pas alterer le ressort du régulateur, la tringlerie ou toute autre piece pour augmenter le régime du moteur. Si un réglage s'impose, s'adresser à une Station Service Briggs & Stratton agreeée.

AVS Le constructeur de l'equipement spécifique le régime maximal du moteur tel qu'installé sur l'equipement. Ne pas dépasser ce régime. En cas de doute quant au régime maximal pour l'equipement ou au régime moteur configuré en sortie d'usine, s'accorder à une Station Service Briggs & Stratton agrée. Pour garantir la sécurité et le bon fonctionnement de l'equipement, le régime moteur ne doit être régle que par un technicien de service qualifié.

Entretien de la bougie

Voir Figure : 7

Vérifier l'écartement des electrodes (A, Figure 7) avec uneJAue a fil (B).Regler I'ecartement des electrodes au besoin. Remetre la bougie et la serrer au couple recommande. Pour regler I'ecartement et trouver le couple de serrage, voir la section Spécifications.

Remarque: Dans certains pays, la législation impose l'emploi de bougie à résistance pour supprimer les parasites à l'allumage. Si ce moteur était opééré d'une bougie avec résistance, utiliser le même type de bougie lors de son remplacement.

Entretien du système d'échéppement

AVERTISSEMENT

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrémement chaudes.

Les toucher peut provoquer de graves brûlures.

Les débris combustibles comme les feuilles, l'herbe, les broussailles peuvent s'enflammer.

• Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher.
• Retirer les débris accumulés autour du silencieux et du cylindre.
  L'utilisation ou le fonctionnement du moteur sur des terrains forestiers, brossailleux ou herbeux constituent une violation de la Section 4442 du California Public Resource Code, sauf si le système d'échéancement est équipé d'un pare-étincelles, tel que définis dans la Section 4442, en bon état de fonctionnement. D'autres états ou juridictions féderales peuvent appliquer des lois similaires. Contacter le fabriquant, le distributeur ou le fournisseur d'origine de la machine pour Obtir un pare-étincelles concu pour le système d'échéancement installé sur ce moteur.

Retirer les débris accumulés autour du silencieux et du cylindre. Inspector le silencieux à la recherche de fissures, de corrosion ou autre dommage. Retirer le défecteur ou le pare-étincles, le cas échéant, et inspector s'ils sont endommage ou obstrués par des dépôts de carbone. En cas de début constaté, replacer les pieces défectueuses avant de réutiliser l'équipement.

AVERTISSEMENT

Les pièces de rechange doivent être d'origine et installées de la même façon que les pièces replacées. D'autres pièces peuvent ne pas fonctionner aussi bien, peuvent endommager la machine et peuvent provquer des blessures.

Changement de l'huile moteur

Voir Figure:8,9,10,11

L'hulie usagée constitue un déchet dangereux qui doit être éliminé de façon appropriée. Ne pas la jeter avec les déchets menagers. Se renseigner sur les lieux de collecte ou de recyclage auprès des autorités locales, du centre de services ou du concessionnaire.

Vidange de I'huile

1. Quand le moteur est arrete mais encore chaud, debrancher le fil de la bougie (D, Figure 8) et le tener à l'ecart de la bougie (E).
2. Retirer la jauge (A, Figure 9).

Bouchon de vidange, si present

1. Retrirer le bouchon de vidange (F, Figure 10). Vidanger I'huile dans un recipient homologué.
   Remarque: N'importe lequel des bouchons de vidange (G, Figure 10) peut etre monté sur le moteur.
2. Quand l'huile a ete vidangee, remetre et resserrer le bouchon de vidange (F, Figure 10).

Vidange rapide, si presente

1. Debrancher le tuyau de vidange rapide (H, Figure 11) du cote du moteur.
2. Devisser et retirer le bouchon de vidange d'huile (I, Figure 11). Déposer délicatement le tuyau de vidange rapide (H) dans un recipient homologué (J).
3. Quand I'huile a ete vidangee, remetre le bouchon de vidange rapide (I, Figure 11). Rebrancher le tuyau de vidange rapide (H) sur le cote du moteur.

Remplacement du filtré à huile, si present

Cerains moteurs sont équipés d'un filtre à huel. Pour la fréquence de remplacement, se reporter au Calendrier d'entretien.

1. Vidanger I'huile du moteur. Se reporter à la rubrique Vidange de I'huile.
2. Déposer le filtré à huile (K, Figure 9) et le jeter de manière ajustée.
3. Avant d'insteller le nouveau filtré à huile, lubrifier légèrement le joint du filtré avec de l'huile fraîche et propre.
4. Installer le filtré à huile à la main jusqu'à ce que le joint soit au contact de l'adaptateur du filtré puis visser le filtré de 1/2 à 3/4 de tours.
5. Ajouter de l'huile. Voir la rubrique Ajout d'hulie.
6. Demarrer et faire tournier le moteur. À mesure que le moteur chauffe, détecter les éventuelles fuites d'huile.
7. Arrête le moteur et vérifier le niveau d'huile. Il doit être au ras de l'indicateur de niveau maximum (B, Figure 9) sur la jauge.

Ajout d'huile

• Mettre le moteur de niveau.

• Nettoyer le pourtour de l'orifice de remplissage de tout débris.
  Voir la section Specifications pour connaître la capacité d'huile.

• Retirer la jauge (A, Figure 9) et la nettoyer avec un chiffon propre.

• Verser lentement h'huile par l'orifice de replissage du moteur (C, Figure 9). Ne pas trop replir. Avec avoir ajouté de l'huile, attendre une minute puis vérifier le niveau d'huile.

Remarque: Ne pas ajouter d'huile au niveau de la vidange rapide (H, Figure 11), le cas échéant.

1. Remetre la jauge en place et la desserrer (A, Figure 9).
2. Sortir laJAuge et verifier le niveau d'huile.II doit etre au ras de I'indicateur deliveau maximum (B, Figure 9) sur la jauge.
3. Remetre et desserrer la jauge (A, Figure 9).
4. Rebrancher le fil de la bougie (D, Figure 8) sur la bougie (E).

Entretien du filtré à air

Voir Figure:12,13

AVERTISSEMENT

Le carburant et ses vapeurs sont extrémement inflammables et explosifs.

Un incendie ou une explosion peuvent provoquer des blessures très graves, voire mortelles.

• Ne jamais démarrer ou faire fonctionner le moteur sans l'ensemble de filtre à air (si的前提) ou sans le filtre à air (si的前提).

AVIS Ne pas utiliser d'air compré ou de solvant pour nettoyer le filtré. L'air compré peut endommager le filtré et les solvants le dissoudre.

Se reporter au Calendrier d'entretien pour connaître les prescriptions d'entretien.

Selon les modèles, le filtre peut être en mousse ou en papier. Certains modèles sont également équipés d'un préfiltre en option qui peut être lavé et réutilisé. Comparer les illustrations de ce manuel avec le type de filtre monté sur votre moteur et procédé comme suit pour l'entretien.

Filtre à air en papier

1. Tirer la poignée du couvercle vers le haut (A, Figure 12). Faire pivoter la poignée du couvercle vers le moteur, puis retarder le couvercle (B).
2. Enlever le préfiltre si的前提 (C, Figure 12) et le filtré (D).
3. Pour faire tomber les débris, tapoter doucément le filtré (D, Figure 12) sur une surface dure. Si le filtré est trop sale, le remplacer par un neuf.
4. Laver le préfiltre (C, Figure 12) avec un liquide détergent et de l'eau. Bien laisser secher le préfiltre (C) à l'air libre. Ne pas huier le préfiltre.
5. Installer le préfiltre sec (C, Figure 12) et le filtré (D) sur l'embase du moteur (E).

6. Aligner les pattes (F, Figure 12) du couvercle (B) avec les fentes (G) du carter de soufflante.

7. Faire pivoter la poignée du couvercle (A, Figure 12) vers l'arrête et la pousser vers le bas pour la verrouiller en position.

Filtre à air en papier

1. Desserrer la ou les attaches (A, Figure 13).
2. Déposer le couvercle (B, Figure 13).
3. Pour enlever le filtré (C, Figure 13), soulever l'extremité du filtré puis dégager le filtré de l'admission (D).
4. Pour faire tomber les débris, tapoter doucément le filtré (C, Figure 13) sur une surface dure. Si le filtré est trop sale, le remplacer par un neuf.
5. Enlever le préfiltre (E, Figure 13), si present, du filtré (C).
6. Laver le préfiltre (E, Figure 13), si present, avec un liquide détergent et de l'eau. Bien laisser secher le préfiltre à l'air libre. Ne pas huier le préfiltre.
7. Remonter le préfiltre sec (E, Figure 13), si present, sur le filtré (C).
8. Replacer le filtré (C, Figure 13) sur l'admission (D). Pousser l'extrémité du filtré vers le bas dans l'embase du moteur. Vérifier que le filtré soit correctement fixé sur l'embase du moteur.
9. Replacer le couvercle du filtre à air (B, Figure 13) et le bloquer avec la ou les attaches (A).

Entretien du système de carburant

Voir Figure: 14, 15

AVERTISSEMENT

L'essence et ses vapeurs sont extrément Inflammables et explosives.

Un incendie ou une explosion peuvent provoquer de très graves blessures ou être mortelles.

• Veiller à tener l'essence à l'écart des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d'ignition.
• Contraler régulierement que les durites, le réservoir, le bouchon et les raccords de l'réservoir ne serontnt ni fissures, ni fuites. Remplacer si nécessaire.
• Avant de nettoyer ou de replacer le filtre à carburant, vidanger le réserve d'essence ou fermer le robinet d'essence.
• Si du carburant a ete renversé, attendre son evaporation complete avant de demarrer le moteur.
• Les pieces de rechange doivent être d'origine et installées de la même façon que les pieces remplacent.

Filtre a carburant, si prevu

1. Avant de nettoyer ou de replacer le filtre à carburant (A, Figure 14), vidanger le réservoir d'essence ou fermer le robinet d'essence. Sinon uneuite de carburant peut causer un incendie ou une explosion.
2. Utiliser des pince pour serrer les languettes (B, Figure 14) sur les colliers puis glisser les colliers loin du filtré à carburant (A). Tourner et débrancher les Durits du filtré à essence.
3. Vérifier les Durits (D, Figure 14) pour y détector toute fissure ou fuite. Remplacer si nécessaire.
4. Remplacer le filtré à carburant (A, Figure 14) par un filtré d'origine.
5. Fixer les Durits (D, Figure 14) avec les colliers (C) comme indiqué.

Filtre a carburant, si prevu

1. Retirer le bouchon du réservoir de carburant (A, Figure 15).
2. Retirer le filtre a carburant (B, Figure 15).
3. Si le filtré est colmaté, le nettoyer ou le replacer. En cas de remplacement, veiller à utiliser un filtré de rechange d'origine.

Entretien du système de refroidissement

AVERTISSEMENT

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrémement chaudes.

Les toucher peut provoquer de graves brûlures.

Les débris combustibles comme les feuilles, l'herbe, les broussailles, entre autres, peuvent s'enflammer.

• Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher.
• Retirer les débris accumulés autour du silencieux et du cylindre.

AVIS Ne pas utiliser d'eau pour nettoyer le moteur L'eau peut contaminer le système d'alimentation en essence. Utiliser une brosse ou un chiffon sec pour nettoyer le moteur.

Ce moteur est refroidi par air. De la poussière ou des débris peuvent affecter le débit d'air et faire chauffer le moteur, ce qui réduit ses performances et sa durée de vie.

1. Utiliser une brosse ou un chiffon sec pour enlever les débris de la grille d'entrée d'air.
2. Nettoyer les biellettes, les ressorts et les commandes.
3. Ne pas laisser les débris combustibles s'accumuler autour et derrière le silencieux d'échévement, si prévu.
4. S'assurer que les ailettes du radiateur d'huile, si prévu, sont exemples de saleté et de débris.

Avec le temps, des débris peuvent s'accumuler dans les ailettes de refroidissement du cylindre et entrainer une surchauffe de celui-ci. Ces débris ne sont pas visibles sans un démontage partiel du moteur. Pour cette raison, faire proceder par un Réparateur Briggs & Stratton/agree à une inspection et à un nettoyage du système de refroidissement à air selon les prescriptions du Programme d'entretien.

Entreposage

AVENTISSEMENT

L'essence et ses vapeurs sont hautement inflammables et explosives.

Un incendie ou une explosion peuvent entrainer de graves brûlures, voir même la mort.

Entreposage de carburant ou d'équipements dont le réservoir contient du carburant

• Entreposez-les à l'ecart des chaudières, cusinières, chauffe-eaux ou autres apparèils menagers comptant une voilleuse ou une autre source d'inflammation pouvant enflammater les vapeurs d'essence.

Circuit d'alimentation

Voir Figure: 16

Ranger le levier du moteur (en position normale de fonctionnement). Remplir le réservoir de carburant (A, Figure 16) avec de l'essence. Pour permettre l'expansion du carburant, ne pas dépasser le col de rempissage du réservoir en faisant le plein (B).

Le carburant peut s'éventer lorsque conserve dans un réserve de stockage pendant plus de 30 jours. Chaque fois que vous remplissez le réserve de carburant, ajoutez un stabilisateur de carburant au carburant conformément aux instructions du carburant. Ceci permet de maintainir le carburant frais, et réduit les problèmes associés au carburant ou la contamination du circuit d'alimentation.

Il n'est pas nécessaire de vidanger le carburant du moteur lors de l'ajout du stabilisateur de carburant conformément aux instructions. Avant le stockage, faire TOURNER le moteur pendant 2 minutes pour faire circuler le carburant et le stabilisateur à travers le circuit d'alimentation.

Si le carburant dans le moteur n'a pas ete traite avec un stabilisateur de carburant, il doit etre vidange dans un reciipient approuve. Faire fonctionner le moteur jusqu'ce qu'il sarrte par manque de carburant. L'utilisation d'un stabilisateur de carburant dans le reciplet de remisage est recommendee afin que le carburant conserve toutes ses propriétés.

Huile moteur

Pendant que le moteur est encore chaud, changer l'huile du moteur. Voir la section Changer l'huile moteur.

Dépannage

Pour obtenir de l'aide, prendre contact avec le Réparateur le plus proche, consulter la page BRIGGSandSTRATTON.com ou appeler le 1-800-233-3723 (aux États-Unis).

Specifications

Modèle : 210000

Cylindrée 21.01 ci (344 cc)
Alésage 3.437 in (87,30 mm)
Course 2.264 in (57,51 mm)
Capacité d'huile, sans filtré 42 - 44 oz (1,24 - 1,30 l)
Capacité d'huile, avec filtré 46 - 48 oz (1,36 - 1,40 l)

Modèle : 210000

Écartement des electrodes de bougie 0.030 in (0,76 mm)

Couple de serrage de bougie 180 lb-in (20 Nm)

Entrefer volant/bobine 0.010 - 0.014 in (0,25 - 0,36 mm)

Jeu de soupape d'admission 0.003 - 0.005 in (0,08 - 0,13 mm)

Jeu de soupape d'échéppement 0.005 - 0.007 in (0,13 - 0,18 mm)

Modèle : 310000

Cylindrée 30.59 ci (501 cc)

Alésage 3.563 in (90,49 mm)

Course 3.062 in (77,77 mm)

Capacité d'huile, sans filtré 42 - 44 oz (1,24 - 1,30 l)

Capacité d'huile, avec filtré 46 - 48 oz (1,36 - 1,40 l)

Écartement des electrodes de bougie 0.030 in (0,76 mm)

Couple de serrage de bougie 180 lb-in (20 Nm)

Entrefre volant/bobine 0.010 - 0.014 in (0,25 - 0,36 mm)

Jeu de soupape d'admission 0.003 - 0.005 in (0,08 - 0,13 mm)

Jeu de soupape d'échéppement 0.005 - 0.007 in (0,13 - 0,18 mm)

La puissance du moteur diminuera de 3,5% à chaque palier d'altitude de 300 metres (par rapport au niveau de la mer) et de 1% tous les 5,6^ à partir de 25^ . Le moteur fonctionne de façon satisfaisante à un angle allant jusqu'à 15^ . Voir les limites acceptables des pentes dans le manuel de fonctionnement de l'équipment.

Pièces de rechange - Modèle : 210000

Pièce de rechange Référence de pièce
Filtre à air, papier (voir Figure 13) 796032
Préfilttre à air, mousse (voir Figure 13)	798911
Filtre à air, papier (voir Figure 12) 698413, 5079
Préfilttre à air, mousse (voir Figure 12)	697292, 5079
Huile - SAE 30 (20 oz, 0,6 l)	100005
Huile - SAE 30 (48 oz, 1,4 l)	100028
Filtre à huile	492932
Filtre à carburant, moteur sans pompé à carburant	394358, 5098
Filtre à carburant, moteur avec pompé à carburant	691035, 5065
Bougie à résistance	491055
Bougie en platine longue durée	5066
Clé à bougie	89838, 5023
Contrôleur	19368

Pièces de rechange - Modèle : 310000

Pièce de rechange	Référence de pièce
Filtre à air, papier (voir Figure 13)	796031
Préfilttre à air, mousse (voir Figure 13)	797704
Filtre à air, papier (voir Figure 12)	698083, 5077
Préfilttre à air, mousse (voir Figure 12)	697015, 5077
Filtre à air plat, lavable	697153, 5078
Huile - SAE 30 (20 oz, 0,6 l)	100005
Huile - SAE 30 (48 oz, 1,4 l)	100028
Filtre à huile standard, noir	492932
Filtre à huile haute performance, jaune	795890
Filtre à huile haute performance, orange	798576
Filtre à carburant, moteur sans pompé à carburant	394358, 5098
Filtre à carburant, moteur avec pompé à carburant	691035, 6065
Bougie à résistance	491055
Bougie en platine longue durée	5066
Clé à bougie	89838, 5023
Contrôleur	19368

Nous vous recommendons de confier à un Réparateur Briggs & Stratton/agree tout l'entretien de votre moteur et de ses pièces.

Puisances nominales : La puissance brute de chaque méthode de moteur à essence est indiquée conformément au Code J1940 (procedure de calcul de la puissance et du couple des petits moteurs) de la norme SAE (Society of Automotive Engineers), et elle a été obtenu conformationé à la norme SAE J1995. Les valeurs de couple sont calculées à 2600 tr/min pour les moteurs dont l'étiquette porte la mention « RPM » et à 3060 tr/min pour tous les autres. Les valeurs en CV sont dérivées à 3600 tr/min. Les courbes de puissance brute peuvent être consultées sur le site www.BRIGGSandSTRATTON.COM. Les valeurs données pour la puissance nette sont mesurées avec l'échéapplement ou le filtre à air installé tandis que les valeurs données pour la puissance brute sont recuillies sans ces accessoires. La puissance brute réelle du moteur sera plus élevé que la puissance nette du moteur et est affectée, entre autres, par les conditions atmosphériques de fonctionnement et les variations d'un moteur à l'autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés, il se peut que le moteur à essence ne développement pas la puissance nominale brute une fois qu'il est monté sur une machine particulière. Cette différence s'explique par une grand nombre de facteurs, y compris, sans toutefois s'y limiter, la diversité des composants du moteur (filtre à air, échéappement, admission, refroidissement, carburateur, pompé à essence, etc.), limites d'utilisation, conditions ambantes d'utilisation (température, humidité, altitude) et variations d'un moteur à l'autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplaçer ce méthode par un moteur plus puissant.

Garantie

Garantie sur le moteur Briggs & Stratton

En vigueur à compter de janvier 2019

Garantie limitée

Briggs & Stratton garantit la réparation ou le remplacement gratuite, pendant la période de garantie spécifique ci-dessous, de toute plèce représentant des définis matériels ou de fabrication. Les frais de transport du produit à répacker ou remplacer seront, dans le cadre de cette garantie, à la charge de l'acheteur. Cette garantie court sur les périodes énoncées ci-dessous et est assu丫头ie aux conditions énoncées ci-dessous. Pour le service de garantie, vous trouvez le centre de réparations/agree le plus proche dans notre carte des points de vente à l'adresse BRIGGSandSTRATTON.COM. L'acheteur doit contacter le distributeur/agree, puis lui confier le produit à des fins d'inspection et de test.

Il n'existe aucune autre garantie expresse. Les garanties implicites, y compris celles de qualite marchande et d'adEquation a un usage particulier sont limitetes à la période de garantie induquee ci-dessus, ou dans la mesure permise par la loi. La responsabilité est exclue pour les dommages indirects ou consecutifs dans la mesure permise par la loi. Certains Etats ou pays ne permettent pas les limitations de durée de la garantie implicite. Certains Etats ou pays n'autorisent pas l'exclusion ou la limitation des dommages consecutifs ou indirects. Dans ce cas, l'exclusion et la limitation ci-dessus ne s'applique pas a suaive cas. La presente garantie vous accorde certains droits legaux specifiques et vous pourriez également en avoir d'autres, lesquels peuvent varier d'un Etat ou d'une province a I'autre et d'un pays a I'autre 4.

Période de garantie standard 1,2,3

Vanguard®; Série commerciale 3

Usage privé - 36 mois

Usage commercial - 36 mois

Serie XR

Usage privé - 24 mois

Usage commercial - 24 mois

Tous les autres moteurs à chemise en fonte à Dura-BoreTM

Usage privé - 24 mois

Usage commercial - 12 mois

Tous les autres moteurs

Usage privé - 24 mois

Usage commercial - 3 mois

1 Ce sont nos conditions standards de garantie mais il peut exister, de temps à autre, une garantie supplémentaire qui n'a pas ete definea la date de la publication. Pour connaître les modalités actuelles de garantie s'appliquant a votre moteur, visitez le site www.BRIGGSandSTRATTON.com ou contactez vous revendeur Briggs & Stratton agre.
2 Il n'existe aucune garantie applicable aux moteurs d'équipements utilisés pour une alimentation principale en remplacement du réseau public d'électricité ou pour les générateurs de secours utilisés à des fins commerciales, les vehicules utilisaires roulant à plus de 25 mph ou les moteurs utilisés en compétition, ou dans un but d'exploitation commerciale ou de location.

Pour modèle Vanguard installé sur des générateurs de secours : 24 mois pour un usage privé, aucune garantie pour un usage commercial. Pour la série commerciale dont la date de fabrication est antérieure à juillet 2017 : 24 mois pour un usage隱私é, 24 mois pour un usage commercial.
4 En Australie - Nos produits sont accompagnés de garanties qui ne peuvent être exclues en vertu de la loi australienne de protection du consommateur (Australian Consumer Law). Vous pouvez obtenir un remplacement ou un remboursement en cas de défaillance majorée ou en compensation de toute perte ou de tout dommage survenus dans le cadre des conditions raisonnablement prévisibles d'utilisation du produit. Vous pouvez également bénéficier de la réparation ou du remplacement des produits si la qualité de ces derniers n'est pas acceptable et si le défaut n'entraîne pas de défaillance majorée. Pour les réparations couvertes par la garantie, trouvez le réparateur agréé le plus proche de chez vous au moyen de la carte localisatrice de nos revendeurs sur le site BRIGGSandSTRATTON.COM, ou en composant le 1-300-274-447, ou en envoyant un courriel à [e-mail], ou en écrivant à Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Australia, 2170.

La période de garantie debuting à la date d'achat par le premier acheteur au détail ou par le premier utilisateur commercial final. L'utilisation en « usage privé » signifie que le produit sera utilisé par un consommateur au détail dans un but privat. L«utilisation commerciale» indique toutes les autres utilisations possibles, y compris commerciales, créatrices de revenus ou locatives. Dés qu'un moteur a servi à un usage commercial, il sera considéré comme moteur à usage commercial dans le cadre de la presente garantie.

Conserve le reçu de votre achat. Si vous ne fournisse pas la preuve de la date d'achat initiale au moment de la demande du service de garantie, la date de fabrication du produit sera retenue pour déterminer la période de garantie. L'enregistrement du produit n'est pas nécessaire pour bénéficier de la garantie sur les produits Briggs & Stratton.

Au sujet de votre garantie

Cette garantie limite couvre le matériel relat au moteur et/ou les problemes de fabrication uniquement, et non le remplacement ou le remboursement de la machine sur lequel le moteur etait instalé. Les mises au point de routine, les réglages, les ajustements et l'usure normale ne sont pas couvertes par cette garantie. De même, la garantie ne s'applique pas si le moteur a été alteré ou modifié, ou si le nombre de série du moteur a été dégrade ou efface. Cette garantie ne couvres pas les dommages du moteur ou les problèmes de performance dus à:

1. l'usage de pieces non originales Briggs & Stratton
2. l'utilisation du moteur avec de l'huile en quantité insuffisante, contaminée ou d'un grade de lubrification inadapte;
3. l'utilisation de carburant contaminé ou trop vais, d'essence formée avec de l'éthanol à plus de 10 % ou l'utilisation de carburants aternatifs comme le gaz naturel ou le gaz de petrole liquéifié sur des moteurs non concus/fabriqués à l'origine par Briggs & Stratton pour fonctionner avec de tels carburants ;
4. les saletés qui penètrent dans le moteur du fait d'un entretien inadéquat du filtre à air ou son remontage ;
5. un choc de la lame d'une tondeuse rotative sur un corps dur, des adaptateurs de lames, des turbines ou d'autres disposits raccordés au vilebrequin mal installés ou desserrés, ou une courroie trapézoidal trop tendue;
6. les pièces associées ou ensembles tels que les embrayages, les transmissions, les commandes du matériel, etc. qui ne sont pas fournis par Briggs & Stratton;
7. une surchauffe due à des résidus d'herbe, de la saléte et des débris ou des nids de rongeurs qui bouchent ou obstruient les ailettes de refroidissement ou la zone du volant, ou due à un fonctionnement du moteur sans ventilation suffisante ;
8. une vibration excessive provoquee par un surrégime, un serrage insuffisant des boulons de fixation du moteur, des lames ou des turbines desserrées ou mal équilibrées, un mauvais raccordement des composants de l'équipement au vilebrequin;
9. un abus, un manque d'entretien courant, l'expédition, la manutention ou l'entreposage de l'équipement ou une mauvaise installation du moteur.

Les services couverts par la garantie sont assurés par les distributeurs Briggs & Stratton agreés uniquement. Trouvez Your centre de services autorisé le plus proche en utilisant la carte localisatrice de nos revendeurs sur le site BRIGGSandSTRATTON.COM ou en appelant le 1-800-233-3723 (aux États-Unis).

80004537 (Rev.F)

Copyright © Briggs & Stratton Corporation, Milwaukee, WI, USA. Tutti i diritti riservati.

Carburateur en motortoerental
