Caractéristique	Détails
Type de produit	Point d'accès sans fil
Normes Wi-Fi	802.11ac Wave 2
Fréquences supportées	2.4 GHz et 5 GHz
Débit maximal	1.75 Gbps
Ports Ethernet	2 ports Gigabit Ethernet
PoE	Supporte PoE 802.3af/at
Capacité de clients	Jusqu'à 250 clients simultanément
Gestion	Gérée via l'interface web, GWN.Cloud
Sécurité	WPA/WPA2, VLAN, isolation des clients
Dimensions	210 x 210 x 45 mm
Poids	500 g
Température de fonctionnement	0 à 40 °C
Garantie	1 an

FOIRE AUX QUESTIONS - GWN7600 GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7600 aux paramètres d'usine ?

Pour réinitialiser le GWN7600, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le GRANDSTREAM GWN7600 pour la première fois ?

Connectez le GWN7600 à votre réseau, puis utilisez un navigateur web pour accéder à l'interface de gestion en entrant l'adresse IP de l'appareil. Connectez-vous avec les informations d'identification par défaut et suivez l'assistant de configuration.

Que faire si le GRANDSTREAM GWN7600 ne se connecte pas à Internet ?

Vérifiez les connexions réseau, assurez-vous que le câble Ethernet est correctement branché et que le DHCP est activé sur votre routeur. Redémarrez le point d'accès et vérifiez les paramètres de connexion dans l'interface de gestion.

Comment améliorer la portée du signal du GRANDSTREAM GWN7600 ?

Assurez-vous que le GWN7600 est placé en hauteur et au centre de la zone que vous souhaitez couvrir. Évitez les obstacles tels que les murs épais et les appareils électroniques qui pourraient interférer avec le signal.

Comment mettre à jour le firmware du GRANDSTREAM GWN7600 ?

Accédez à l'interface de gestion du GWN7600, allez dans l'onglet 'Maintenance', puis sélectionnez 'Firmware Upgrade'. Vous pouvez vérifier les mises à jour disponibles et suivre les instructions pour installer la dernière version du firmware.

Le GRANDSTREAM GWN7600 supporte-t-il le VLAN ?

Oui, le GWN7600 prend en charge les fonctionnalités VLAN. Vous pouvez configurer les VLAN dans l'interface de gestion sous l'onglet 'Network' pour segmenter le trafic réseau.

Comment gérer les utilisateurs et les invités sur le GRANDSTREAM GWN7600 ?

Vous pouvez configurer des SSID séparés pour les utilisateurs et les invités dans l'interface de gestion. Assurez-vous d'activer les paramètres de sécurité appropriés pour chaque SSID.

Que faire si le GRANDSTREAM GWN7600 surchauffe ?

Assurez-vous que le point d'accès est situé dans un endroit bien ventilé. Vérifiez que les évents ne sont pas obstrués et éloignez-le des sources de chaleur. Si le problème persiste, envisagez de le déplacer ou d'utiliser un ventilateur.

Comment surveiller l'état du réseau sur le GRANDSTREAM GWN7600 ?

Vous pouvez surveiller l'état du réseau dans l'interface de gestion sous l'onglet 'Status'. Cela vous permet de voir les clients connectés, le trafic réseau et d'autres statistiques importantes.

Comment activer la fonction de contrôle d'accès sur le GRANDSTREAM GWN7600 ?

Accédez à l'interface de gestion, puis allez dans l'onglet 'Security'. Vous pouvez configurer les règles de contrôle d'accès pour limiter ou permettre l'accès à certains utilisateurs ou appareils.

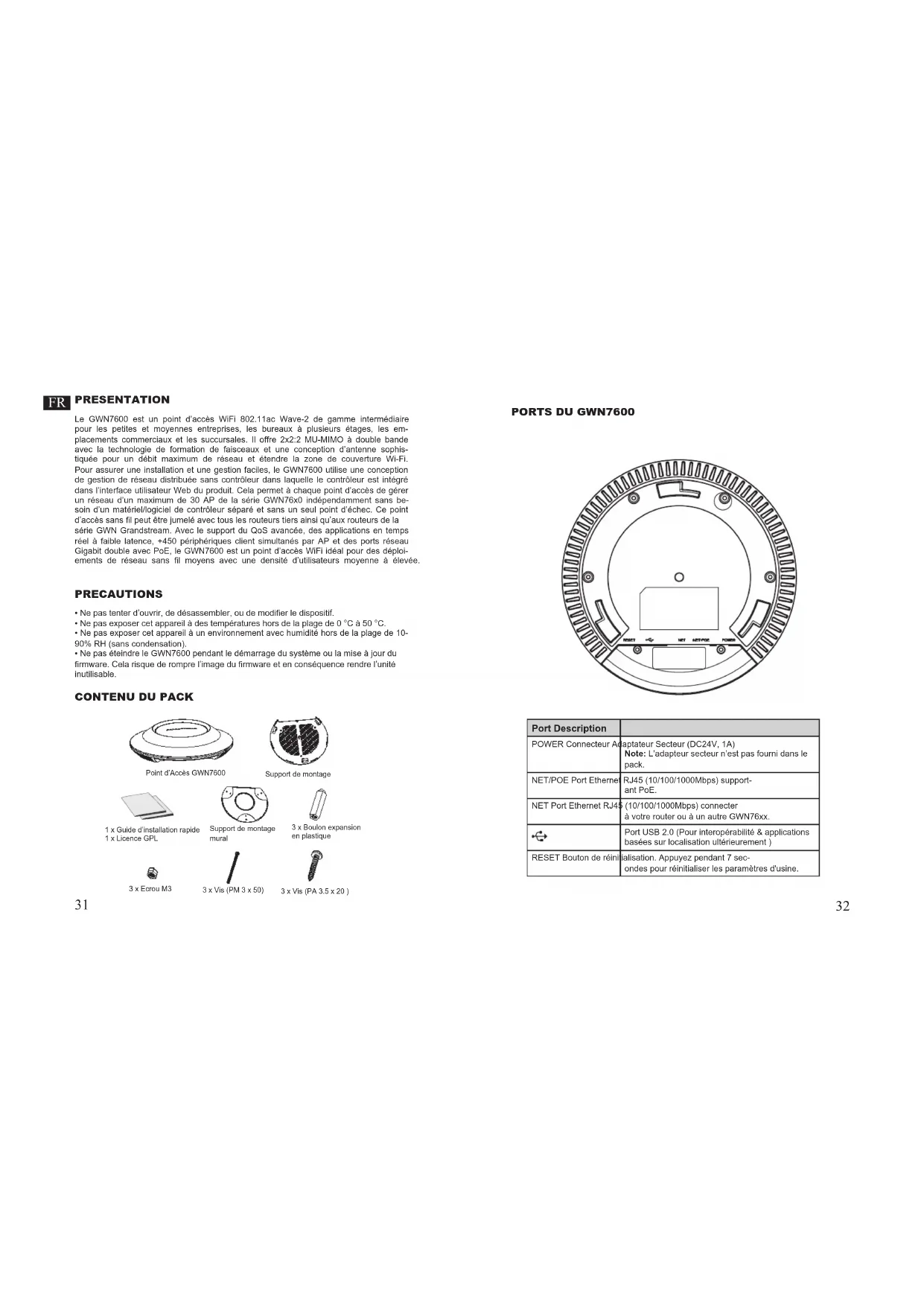

MODE D'EMPLOI GWN7600 GRANDSTREAM

Le GWN7600 est un point d'accès WiFi 802.11ac Wave-2 de gamme Intermédiaire pour les petites et moyennes entreprises, les bureaux à plusieurs étages, les emplacements commerciaux et les succursales. Il offre 2x2:2 MU-MIMO à double bande avec la technologie de formation de faisceaux et une conception d'antenne sophistiquée pour un débit maximum de réseau et étendre la zone de couverture Wi-Fi. Pour assurer une installation et une gestion faciles, le GWN7600 utilise une conception de gestion de réseau distribuée sans contrôleur dans laquelle le contrôleur est intégré dans l'interface utilisateur Web du produit. Cela permet à chaque point d'accès de gérer un réseau d'un maximum de 30 AP de la série GWN7600 indépendamment sans besoin d'un matériel logiciel de contrôleur séparé et sans un seul point d'échec. Ce point d'accès sans fil peut être jumelé avec tous les routeurs tiers ainsi qu'aux routeurs de la série GWN Grandstream. Avec le support du QoS avancée, des applications en temps réel à faible latence, +450 périphériques client simultanés par AP et des ports réseau Gigabit double avec PoE, le GWN7600 est un point d'accès WiFi idéal pour des déploiements de réseau sans fil moyens avec une densité d'utilisateurs moyenne à élevée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures hors de la plage de 0 °C à 50 °C.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7600 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

Point d'Accès GWN7600

Support de montage

1 x Guide d'installation rapide 1 x Licence GPL

Support de montage mural

3 x Boulon expansion en plastique

3 x Ecrou M3

3 x Vis (PM 3 x 50)

3 x Vis (PA 3.5 x 20)

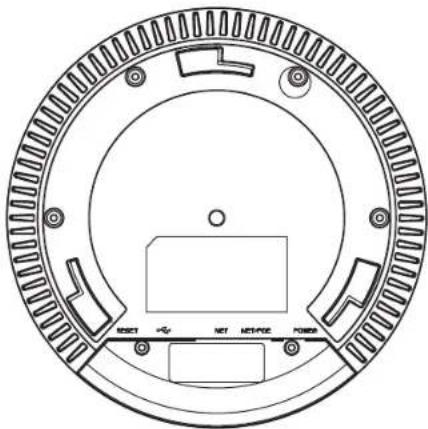

PORTS DU GWN7600

Port Description
POWER Connecteur Aéaptateur Secteur (DC24V, 1A)Note: L'adapteur secteur n'est pas fourni dans le pack.
NET/POE Port Ethernet RJ45 (10/100/1000Mbps) support-ant PoE.
NET Port Ethernet RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx.
	Port USB 2.0 (Pour interopérabilité & applications basées sur localisation ultérieurement )
RESET Bouton de réinitialisation. Appuyez pendant 7 sec-ondes pour réinitialiser les paramètres d'usine.

INSTALLATION MATERIEL

GWN7600 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

Montage Mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.

2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).

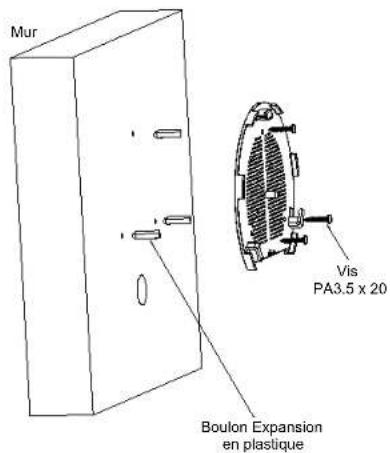

1. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

Mur Vis PA3.5 x 20 Boulon Expansion en plastique

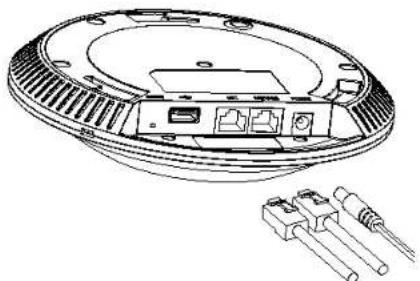

1. Brancher le câble d'alimentation et le câble Ethernet (RJ45) aux ports appropriés de votre GWN7600.

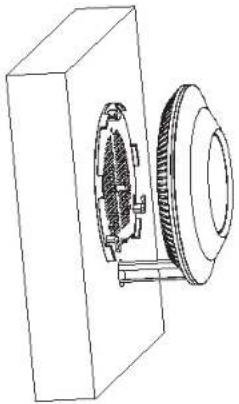

1. Aligner la flèche sur le GWN7600 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).

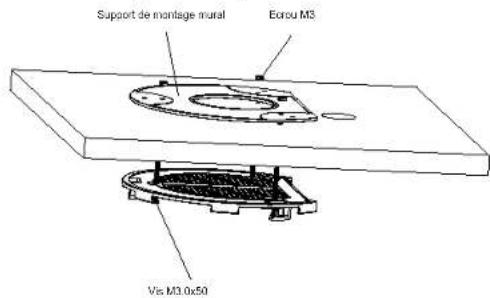

1. Insérer les vis dans le support de montage.

Support de montage mural Ecorou M3 Ves M3.0x50

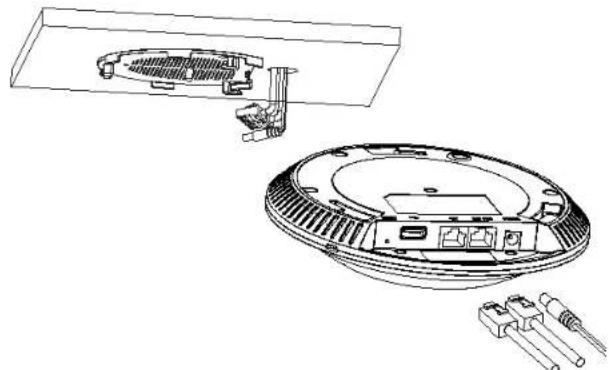

1. Brancher le câble d'allimentation et le câble Ethernet (RJ45) aux ports appropriés de votre GWN7600.

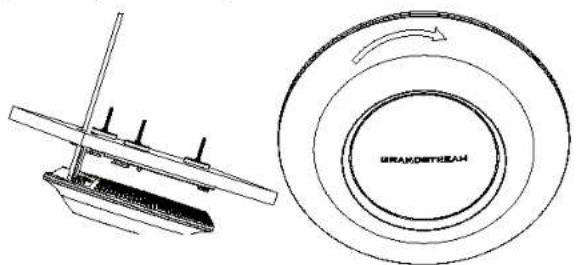

1. Aligner la flèche sur le GWN7600 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

Note: Montage au plafond est recommandé pour une couverture optimale.

ALIMENTATION ET RACCORDEMENT DU GWN7600

GWN7600 peut être alimenté avec un switch PoE en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7600.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE

Port Réseau

Câble Ethernet RJ45 au Switch PoE

Le GWN7600 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7600 et connexion au réseau, le GWN7600 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

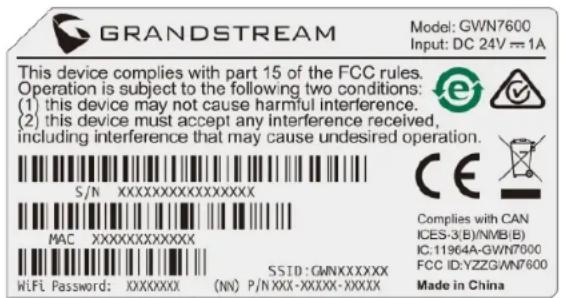

Note: Le SSID et mot de passe par défaut du GWN7600 sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7600, ou au même réseau que le GWN7600 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7600 en utilisant son adresse MAC.

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.

2. A partir d'un ordinateur connecté au même réseau que le GWN7600, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7600 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7600 avec l'adresse MAC 00:0B:82:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828b4e28.local

Méthode 2: Détecter le GWN7600 en utilisant GWN DiscoveryTool.

1. Téléchargez et installez GWN DiscoveryTool à partir du lien suivant:
   http://www.grandstream.com/support/tools
2. Ouvrez le GWN DiscoveryTool, et cliquez sur Scan.
3. L'outil permettra de découvrir tous les points d'accès GWN7600 connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7600, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

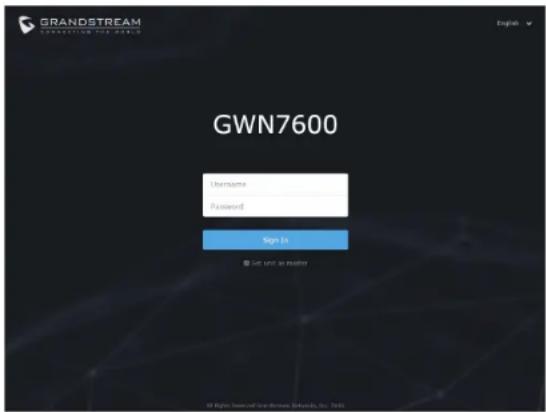

En utilisant l'une des méthodes ci-dessus, l'écran de connexion apparaîtra. Tapez "admin" dans les deux champs Nom d'utilisateur et Mot de passe et cliquez sur Sign In.

Notes :

- Assurez-vous que le GWN7600 n'est pas déjà associé à une autre GWN7600/

GWN7610 en mode esclave, sinon l'interface de configuration ne sera pas accessible.

- Si le GWN7600 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.

- Pour plus de détails, veuillez consulter le manuel d'utilisation sur:
