Produkttyp	WLAN-AccessPoint
Marke	Grandstream
Modell	GWN7600
WLAN-Standard	802.11ac Wave-2
Frequenzbänder	Doppelband (2,4 GHz und 5 GHz)
MIMO-Technologie	2x2:2 MU-MIMO mit Beamforming
Maximale Datenrate	Bis zu 1,2 Gbit/s (aggregiert)
Maximale Anzahl gleichzeitiger Clients	+450 Geräte
Netzwerkanschlüsse	2 Gigabit-Ethernet-Ports (NET/PoE und NET)
Stromversorgung	PoE (802.3af/at) oder DC-Netzteil 24V, 1A (nicht im Lieferumfang)
Stromverbrauch	Max. 12W
Netzwerkverwaltung	Controllerlos, integrierte Verteilung (bis zu 30 AP)
QoS	Ja, für Echtzeitanwendungen mit niedriger Latenz
Standard-SSID	GWN[letzte 6 MAC-Ziffern]
Betriebstemperatur	0°C bis 50°C
Betriebsfeuchtigkeit	10% bis 90% RH (nicht kondensierend)
Montage	Wand- oder Deckenmontage (Halterung im Lieferumfang)
USB-Anschluss	USB 2.0
Reset-Taste	Ja (7 Sekunden drücken)
Packungsinhalt	AccessPoint, Montagehalterung, Kurzanleitung, GPL-Lizenz, Schrauben und Dübel

Häufig gestellte Fragen - GWN7600 GRANDSTREAM

Wie setze ich den GWN7600 auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste auf der Rückseite des Geräts 7 Sekunden lang. Die Werkseinstellungen werden wiederhergestellt.

Wie lauten die Standard-SSID und das Standard-Passwort des GWN7600?

Die Standard-SSID ist GWN gefolgt von den letzten 6 Ziffern der MAC-Adresse (z. B. GWN000B828B4E28). Das Passwort ist zufällig und auf dem MAC-Etikett des Geräts aufgedruckt.

Wie greife ich auf die Konfigurationsoberfläche des GWN7600 zu?

Verbinden Sie sich mit der SSID des GWN7600 oder demselben Netzwerk. Verwenden Sie die URL https://gwn_[MAC-Adresse].local oder das GWN DiscoveryTool, um die IP-Adresse zu finden.

Kann der GWN7600 über PoE mit Strom versorgt werden?

Ja, der NET/PoE-Port unterstützt PoE (802.3af/at). Sie können ihn über einen PoE-Switch mit Strom versorgen. Ein DC-Netzteil 24V, 1A ist ebenfalls möglich, aber nicht im Lieferumfang enthalten.

Wie viele gleichzeitige Clients kann der GWN7600 unterstützen?

Er kann über 450 gleichzeitige Client-Geräte verwalten, dank MU-MIMO-Technologie und Dualband.

Benötigt der GWN7600 einen WLAN-Controller?

Nein, er verwendet eine controllerlose verteilte Netzwerkverwaltung. Jeder AP kann ein Netzwerk mit bis zu 30 APs der GWN7600-Serie direkt über seine Weboberfläche verwalten.

Wie montiere ich den GWN7600 an der Decke?

Entfernen Sie die Deckenplatte, befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben in der Mitte der Platte. Schließen Sie die Kabel an und drehen Sie den GWN7600 im Uhrzeigersinn, bis er einrastet.

Welche Vorsichtsmaßnahmen gibt es bei der Verwendung des GWN7600?

Öffnen Sie das Gerät nicht, vermeiden Sie Temperaturen außerhalb von 0°C bis 50°C und Luftfeuchtigkeit außerhalb von 10-90% RH. Schalten Sie das Gerät während eines Firmware-Updates nicht aus.

Ist der GWN7600 mit Routern anderer Hersteller kompatibel?

Ja, er kann mit allen Routern von Drittanbietern verwendet werden. Er kann auch mit Routern der GWN-Serie von Grandstream gekoppelt werden.

Enthält das GWN7600-Paket ein Netzteil?

Nein, das DC-Netzteil 24V, 1A ist nicht im Lieferumfang enthalten. Das Gerät kann über PoE oder durch den Kauf eines kompatiblen Netzteils mit Strom versorgt werden.

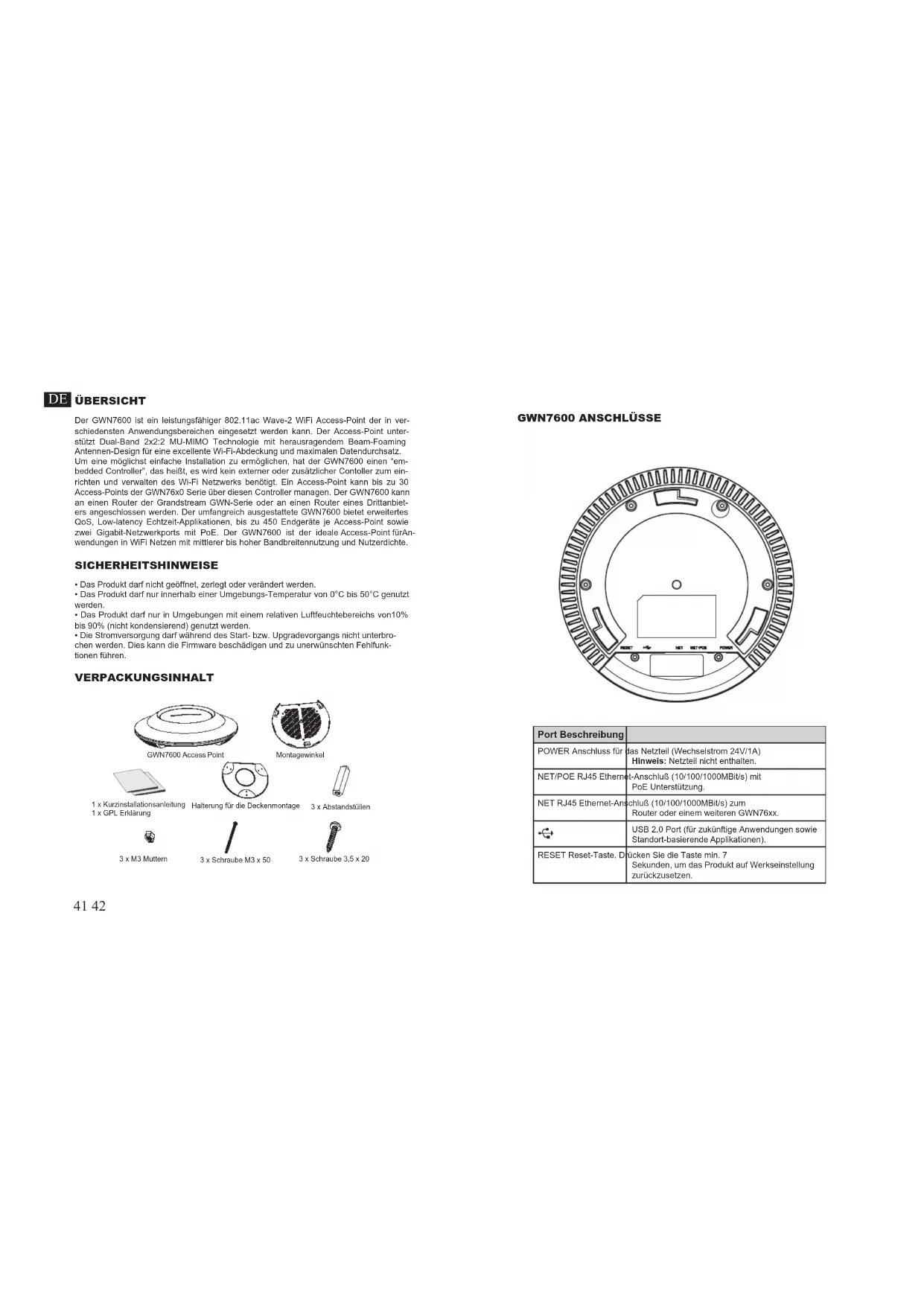

BEDIENUNGSANLEITUNG GWN7600 GRANDSTREAM

Der GWN7600 ist ein leistungsfähiger 802.11ac Wave-2 WiFi Access-Point der in verschiedenen Anwendungsbereichen eingesetzt werden kann. Der Access-Point unterstützt Dual-Band 2x2.2 MU-MIMO Technologie mit herausragendem Beam-Foaming Antennen-Design für eine excellente Wi-Fi-Abdeckung und maximalen Datendurchsatz. Um eine möglichst einfache Installation zu ermöglichen, hat der GWN7600 einen "embedded Controller", das heißt, es wird kein externer oder zusätzlicher Contoller zum einrichten und verwalten des Wi-Fi Netzwerks benötigt. Ein Access-Point kann bis zu 30 Access-Points der GWN76x0 Serie über diesen Controller managen. Der GWN7600 kann an einen Router der Grandstream GWN-Serie oder an einen Router eines Drittanbieters angeschlossen werden. Der umfangreich ausgestattete GWN7600 bietet erweitertes QoS, Low-latency Echtzeit-Applikationen, bis zu 450 Endgeräte je Access-Point sowie zwei Gigabit-Netzwerkports mit PoE. Der GWN7600 ist der ideale Access-Point für Anwendungen in WiFi Netzen mit mittlerer bis hoher Bandbreitennutzung und Nutzerdichte.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Das Produkt darf nur innerhalb einer Umgebungs-Temperatur von 0°C bis 50°C genutzt werden.
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondenslerend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

VERPACKUNGSINHALT

GWN7600 Access Point

Montagewinkel

1 x Kurzinstallationsanleitung 1 x GPL Erklärung

Halterung für die Deckenmontage

3 x Abstandstüllen

3 × M3 Muttem

3 x Schraube M3 x 50

3 x Schraube 3,5 x 20

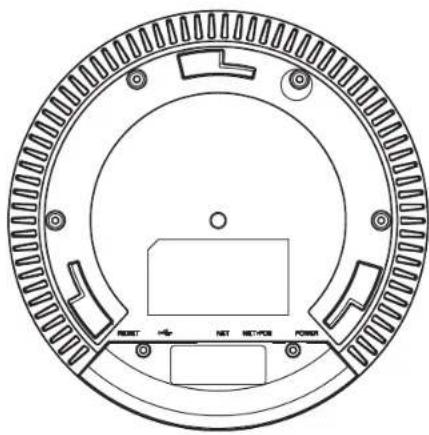

GWN7600 ANSCHLÜSSE

Port Beschreibung
POWER Anschluss für das Netzteil (Wechselstrom 24V/1A)Hinweis: Netzteil nicht enthalten.
NET/POE RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE Unterstützung.
NET RJ45 Ethernet-Anschluß (10/100/1000MBit/s) zumRouter oder einem weiteren GWN76xx.
	USB 2.0 Port (für zukünftige Anwendungen sowie Standort-basierende Applikationen).
RESET Reset-Taste.	Dücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

HARDWARE-INSTALLATION

Der GWN7600 kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfeil nach oben.

2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).

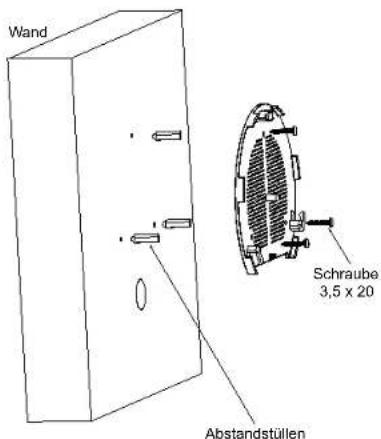

1. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.

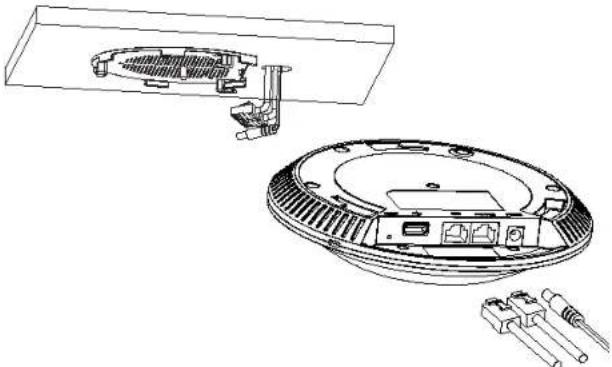

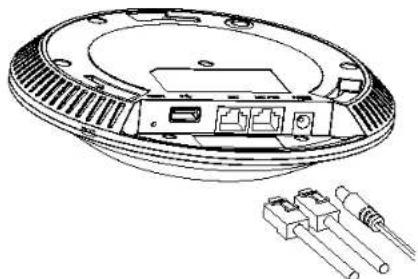

1. Stecken Sie das Strom- und Ethernetkabel (RJ45) in die jeweils richtige Buchse des GWN7600

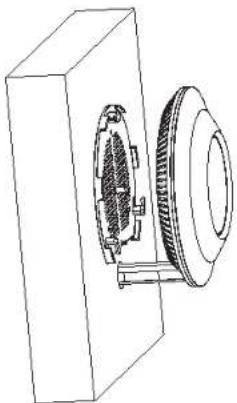

1. Zur Montage des GWN7600AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
2. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

1. Nehmen Sie die Deckenplatte heraus.
2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).

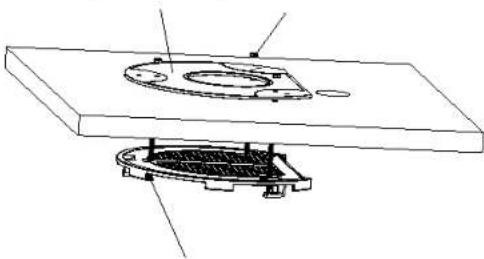

1. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

Halterung für die Deckenmontage
M3 Muttern

1. Stecken Sie das Strom- und Ethemetkabel (RJ45) in die jeweils richtige Buchse des GWN7600.

1. Zur Montage des GWN7600AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.

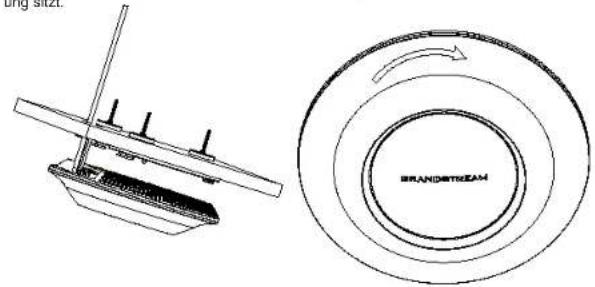

2. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7600

Der GWN7600 kann wie nachfolgend beschrieben über PoE mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7600.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE Switch.

RJ45 Ethernetkabel zum PoE Switch

VERBINDEN SIE SICH MIT DEM VOREINGESTELLTEN WIFI-NETZWERK DES GWN7600

Der GWN7600 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - WiFi ist in der Grundeinstellung immer aktiviert. Sobald der GWN7600 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

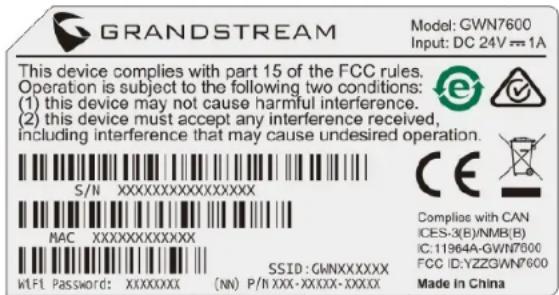

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7600 oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen.:

Methode 1: Suche nach dem GWN7600 via MAC Adresse.

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7600 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local
   Beispiel: Lautet die MAC Adresse des GWN7600 z.B. 00:0B:82:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers:
   https://gwn_000b828b4e28.local

Methode 2: Suche nach dem GWN7600 via GWN DiscoveryTool.

1. Laden Sie das GWN DiscoveryTool von der Grandstream Support-Website:
   http://www.grandstream.com/support/tools
2. Öffnen Sie das GWN DiscoveryTool und klicken Sie auf Scan.
3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7600 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.
4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7600 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

Bei beiden Methoden wird anschließend der Log-In Screen (Anmeldefenster) erscheinen. Tippen Sie admin jeweils in das Feld für Username (Benutzername) sowie Password (Passwort) und klicken anschließend auf Sign In (Anmelden).

Bemerkung :

- Stellen Sie sicher, dass der GWN7600 nicht schon einem anderen GMN7600/GWN7610 zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt. - Ist der GWN7600 bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.

- Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/support
