GWN7664LR - Zugangspunkt GRANDSTREAM - Kostenlose Bedienungsanleitung

Produkttyp	Outdoor-Wi-Fi-6-Accesspoint
Marke	Grandstream
Modell	GWN7664LR
WLAN-Standard	802.11ax (Wi-Fi 6), 4×4:4 MU-MIMO, Dualband
Zusätzliche Technologien	DL/UL OFDMA, QoS, Mesh, Captive Portal
Maximale Anzahl Clients	512
Maximale Reichweite	300 Meter
Netzwerkanschlüsse	1 RJ45 2.5G PoE/PoE+ Port, 1 RJ45 1G PoE/PoE+ Port
Stromversorgung	PoE/PoE+ (802.3af/at)
Antennen	4 abnehmbare externe Antennen
Abmessungen (ca.)	260 x 260 x 65 mm
Gewicht (ca.)	1,2 kg
Betriebstemperatur	-30 °C bis 60 °C
Lagertemperatur	-30 °C bis 70 °C
Betriebsfeuchtigkeit	10–90 % rF (nicht kondensierend)
Schutzklasse	Wetterschutz (IP65 oder ähnlich)
Montage	Wand- oder Mastmontage
Verwaltung	Integrierte Weboberfläche, GWN.Cloud, GWN Manager
Standard-SSID	GWN[letzte 6 Stellen der MAC-Adresse]
Werksreset	RESET-Taste (7 Sekunden gedrückt halten)
Packungsinhalt	Access Point, Grundhalterung, Montageset, Antennen, Handbuch
Pflege und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Keine chemischen Produkte verwenden.
Sicherheit	Das Gerät nicht öffnen, zerlegen oder verändern. Standard-Admin-Passwort zufällig.
Ersatzteile und Reparatur	Keine vom Benutzer austauschbaren Teile. Im Fehlerfall kontaktieren Sie den Kundendienst.

Häufig gestellte Fragen - GWN7664LR GRANDSTREAM

Wie installiere ich den GWN7664LR?

Sie koennen den Access Point an der Wand oder an einem Mast montieren. Befestigen Sie die Grundhalterung, schrauben Sie die Antennen an und verbinden Sie das Ethernet-Kabel mit dem NET/POE 2.5G oder NET/POE 1G Port. Stromversorgung ueber einen PoE/PoE+ Switch.

Wie greife ich auf die Konfigurationsoberflaeche zu?

Verbinden Sie sich mit der Standard-SSID GWN[letzte 6 Stellen der MAC] oder verbinden Sie das Geraet mit demselben Netzwerk. Oeffnen Sie https://gwn_[MAC-Adresse].local in einem Browser oder verwenden Sie das GWNDiscoveryTool, um die IP-Adresse zu finden. Die Standard-Anmeldedaten sind 'admin' und das Passwort auf dem MAC-Etikett.

Was tun, wenn ich das Passwort vergessen habe?

Fuehren Sie einen Werksreset durch, indem Sie die RESET-Taste 7 Sekunden lang gedrueckt halten. Der Access Point startet mit den Standardeinstellungen neu, einschliesslich des auf dem MAC-Etikett gedruckten Zufallspassworts.

Kann der GWN7664LR ohne PoE-Switch verwendet werden?

Nein, die Stromversorgung erfolgt ausschliesslich ueber PoE/PoE+ (802.3af/at). Sie muessen einen PoE-Switch oder einen kompatiblen PoE-Injektor verwenden.

Wie schliesse ich die Antennen an?

Schrauben Sie jede Antenne im Uhrzeigersinn auf die vorgesehenen Anschluesse, bis sie fest sitzt. Stellen Sie sicher, dass alle Antennen fuer optimale Leistung installiert sind.

Wie gross ist die maximale Reichweite des GWN7664LR?

Der GWN7664LR bietet eine erweiterte Abdeckung von bis zu 300 Metern im Freien, dank seiner leistungsstarken Antennen und Wi-Fi 6 Technologie.

Unterstuetzt der GWN7664LR Mesh?

Ja, er unterstuetzt Mesh-Netzwerke, um die drahtlose Abdeckung ohne zusaetzliche Verkabelung zu erweitern. Die Konfiguration erfolgt ueber die Weboberflaeche.

Wie aktualisiere ich die Firmware?

Gehen Sie zur Konfigurationsoberflaeche, oeffnen Sie den Bereich Update und laden Sie die neueste Firmware von der Grandstream-Website herunter. Unterbrechen Sie waehrend des Updates nicht die Stromversorgung.

Kann ich den GWN7664LR im Innenbereich verwenden?

Ja, er ist dank seines wetterfesten Gehaeuses fuer den Innen- und Ausseneinsatz konzipiert. Der Ausseneinsatz ist jedoch optimal.

Was tun, wenn die LED nicht leuchtet?

Ueberpruefen Sie die PoE-Verbindung und stellen Sie sicher, dass der Switch oder Injektor PoE liefert. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Ethernet-Kabel oder kontaktieren Sie den technischen Support.

BEDIENUNGSANLEITUNG GWN7664LR GRANDSTREAM

Der GWN7664LR ist ein hocheffizienter, leistungsstarker 802.11ax 4x4:4 WiFi-6 WLAN AccessPoint für mittelgroße Anwendungsszenarien im Innen- und Außenbereich. Der in ein wetterfestes Gehäuse integrierte AccessPoint bietet Dual Band 4x4:4 MU-MIMU mit DL/UL OFDMA Technologie sowie ein herausragendes Antennendesign für maximalen und schnellen Datendurchsatz für bis zu 512 parallele Clients bei einer Reichweite von bis zu 300 Meter. Der GWN7664LR verfügt über einen integrierten Controller für ein einfache Installation sowie ein effektives Management, der Controller ist über die Webschnittstelle erreichbar. Natürlich kann der GWN7664LR, wie alle anderen Grandstream AccessPoints, zentral über die Cloud-Plattform GWN.Cloud oder On-Premise über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für Voice-over-WLAN Anwendungen und harmoniert bestens mit Grandstream's WLAN-fähigen IP Telefonen. Der GWN7664LR unterstützt Mesh-Netzwerke, Low-Latency-Echtzeit-Applikationen und bietet erweiterten QoS, 2 Gigabit Ports sowie die Stromversorgung via PoE/PoE+. Der GWN7664LR ist ein zukunftssicherer WiFi-6 WLAN-Accesspoint für eine Vielzahl von Anwendungen in professioneller Umgebung, wie .z.B. in der Logistik, mehrstöckigen Gebäuden, Freizeitgelände/Parks, Schulen, Universitäten u.v.m...

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung
• (-30 °C bis 60 °C) und Lagerung (-30 °C bis 70 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

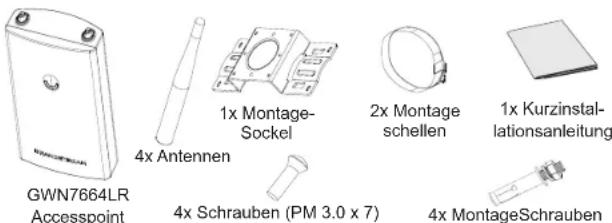

VERPACKUNGSINHALT

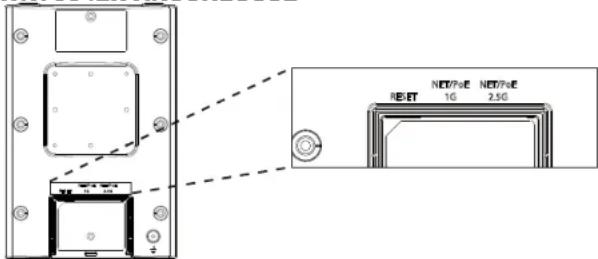

GWN7664LR ANSCHLÜSSE

Port Beschreibung
NET/POE2.5G	RJ45 Ethernet-Anschluß (10Mbps /100Mbps /1Gbps /2.5Gbps) mit PoE/PoE+ Unterstützung.
NET/POE1G	RJ45 Ethernet-Anschluß (10/100/1GBit/s) zum Router oder einem weiteren GWN76xx, mit PoE/PoE+ Unterstützung.
RESET Reset-Taste.Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7664LR

Der GWN7664LR kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7664LR.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

HARDWARE-INSTALLATION

Der GWN7664LR kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

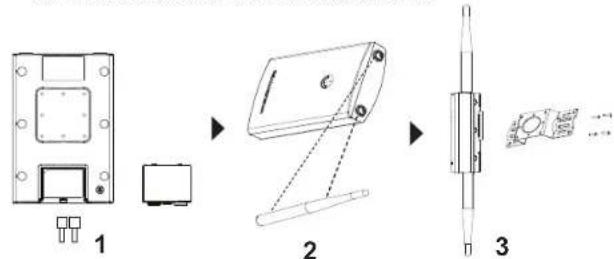

Wandmontage

1. Stecken Sie das RJ45 Ethernetkabel in die Netzwerkbuchse am GWN7664LR, anschließend stecken Sie die Abdeckung ein.
2. Stecken Sie die Antennen in den jeweiligen Steckplatz und drehen Sie die Antennen dann im Uhrzeigersinn.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (3,0 x 7) an der Rückseite des GWN7664LR AccessPoints.

1. Markieren Sie die vier Bohrlöcher am gewünschten Montageplatz, bohren Sie anschließend die passenden Löcher für die Basishalterung. Fixieren Sie die Halterung lose.

2. Führen Sie nun den GWN7664LR Access-Point und die Basishalterung zusammen und ziehen Sie die Schrauben fest.

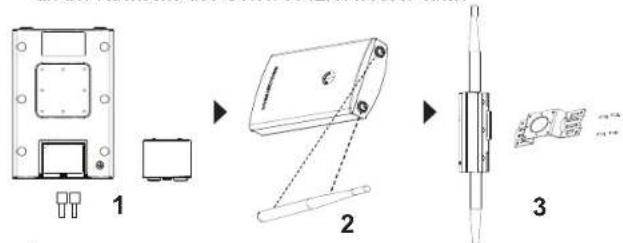

Montage an einer Rundstange

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Stecken Sie das RJ45 Ethernetkabel in die Netzwerkbuchse am GWN7664LR, anschließend stecken Sie die Abdeckung ein.

2. Stecken Sie die Antennen in den jeweiligen Steckplatz und drehen Sie die Antennen dann im Uhrzeigersinn.

3. Befestigen Sie den Montage-Sockel mit den Schrauben (3,0 x 7) an der Rückseite des GWN7664LR AccessPoints.

1. Öffnen Sie die Montage-Schelle indem Sie die Schrauben gegen den Uhrzeigersinn drehen. Dies kann per Hand, oder mit einem passenden Schraubendreher erfolgen.

2. Führen Sie die Schellen durch den bereits montierten Montage-Socke

3. Legen Sie die Schellen um die Rundstange und drehen Sie die Befestigungsschrauben mit einem Schraubendreher im Uhrzeigersinn fest.

VERBINDEN SIE SICH MIT DEM VOREINGESTELL-TEN WI-FI-NETZWERK DES GWN7664LR

Der GWN7664LR kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7664LR mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

HINWEIS: Die Standardkennwortinformationen des GWN7664LR sind auf dem MAC-Tag auf der Rückseite des Geräts aufgedruckt.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7664LR oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7664LR via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN-7664LR geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7664LR z.B. C0:74:AD:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_c074ad8b4e28.local

Methode 2: Suche nach dem GWN7664LR via GWN-DiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7664LR Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.
4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7664LR zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
5. Geben Sie den Benutzernamen und das Passwort ein, um sich anzumelden. (Der Standardbenutzername des Administrators lautet "admin". Das zufällige Standardkennwort befindet sich auf dem MAC-Tag des GWN7664LR.)

• Stellen Sie sicher, dass der GWN7664LR nicht schon einem anderen GMN7664LR oder einem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt.
• Ist der GWN7664LR bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7664LR über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter https://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: https://www.grandstream.com/our-products
