GWN7664LR - Ponto de acesso GRANDSTREAM - Manual de utilização gratuito

Tipo de produto	Ponto de acesso Wi-Fi 6 externo
Marca	Grandstream
Modelo	GWN7664LR
Padrão Wi-Fi	802.11ax (Wi-Fi 6), 4×4:4 MU-MIMO, banda dupla
Tecnologias adicionais	DL/UL OFDMA, QoS, mesh, portal cativo
Número máximo de clientes	512
Alcance máximo	300 metros
Portas de rede	1 porta RJ45 2.5G PoE/PoE+, 1 porta RJ45 1G PoE/PoE+
Alimentação	PoE/PoE+ (802.3af/at)
Antenas	4 antenas externas removíveis
Dimensões (aprox.)	260 x 260 x 65 mm
Peso (aprox.)	1,2 kg
Temperatura de operação	-30 °C a 60 °C
Temperatura de armazenamento	-30 °C a 70 °C
Umidade de operação	10–90 % UR (sem condensação)
Índice de proteção	Resistente às intempéries (IP65 ou similar)
Montagem	Parede ou poste
Gerenciamento	Interface Web integrada, GWN.Cloud, GWN Manager
SSID padrão	GWN[6 últimos dígitos do endereço MAC]
Reinicialização de fábrica	Botão RESET (pressione por 7 segundos)
Conteúdo da embalagem	Ponto de acesso, suporte base, kit de montagem, antenas, manual
Manutenção e limpeza	Limpar com um pano seco e não abrasivo. Não usar produtos químicos.
Segurança	Não abrir, desmontar ou modificar o aparelho. Senha de administrador padrão aleatória.
Peças de reposição e reparabilidade	Nenhuma peça removível pelo usuário. Em caso de falha, contatar o serviço de atendimento.

Perguntas frequentes - GWN7664LR GRANDSTREAM

Como instalar o GWN7664LR?

Você pode montar o ponto de acesso na parede ou em um poste. Fixe o suporte base, conecte as antenas rosqueando-as, depois conecte o cabo Ethernet na porta NET/POE 2.5G ou NET/POE 1G. Alimente através de um switch PoE/PoE+.

Como acessar a interface de configuração?

Conecte-se ao SSID padrão GWN[6 últimos dígitos do MAC] ou conecte o aparelho na mesma rede. Abra https://gwn_[endereço MAC].local em um navegador, ou use a ferramenta GWNDiscoveryTool para encontrar o endereço IP. As credenciais padrão são 'admin' e a senha na etiqueta MAC.

O que fazer se esqueci a senha?

Faça uma reinicialização de fábrica pressionando o botão RESET por 7 segundos. O ponto de acesso reiniciará com as configurações padrão, incluindo a senha aleatória impressa na etiqueta MAC.

O GWN7664LR pode ser usado sem switch PoE?

Não, a alimentação é feita exclusivamente via PoE/PoE+ (802.3af/at). Você deve usar um switch PoE ou um injetor PoE compatível.

Como conectar as antenas?

Rosqueie cada antena nos conectores girando no sentido horário até que esteja bem fixada. Certifique-se de que todas as antenas estão instaladas para um desempenho ideal.

Qual é o alcance máximo do GWN7664LR?

O GWN7664LR oferece cobertura estendida de até 300 metros em ambientes externos, graças às suas antenas potentes e à tecnologia Wi-Fi 6.

O GWN7664LR suporta mesh?

Sim, ele suporta redes mesh (mesh) para estender a cobertura sem fio sem cabeamento adicional. A configuração é feita através da interface Web.

Como atualizar o firmware?

Acesse a interface de configuração, vá para a seção Atualização e baixe o firmware mais recente do site da Grandstream. Não desligue a alimentação durante a atualização.

Posso usar o GWN7664LR em ambientes internos?

Sim, ele é projetado para uso interno e externo graças ao seu invólucro resistente às intempéries. No entanto, sua implantação externa é ideal.

O que fazer se o indicador não acender?

Verifique a conexão PoE e certifique-se de que o switch ou injetor está fornecendo PoE corretamente. Se o problema persistir, teste com outro cabo Ethernet ou contate o suporte técnico.

MANUAL DE UTILIZADOR GWN7664LR GRANDSTREAM

O GWN7664LR é um ponto de acesso Wi-Fi 6 externo 802.11ax 4×4:4 para empresas e companhias de médio a grande porte que precisam fornecer cobertura de longo alcance em espaços internos e externos. Oferece revestimento à prova de intempéries e tecnologia resistente ao calor, MU-MIMO 4×4:4 de banda dupla com tecnologia DL/UL OFDMA e um desenho sofisticado de antenas que suporta até 512 clientes e um alcance de cobertura expandido de 300 metros. Para garantir uma instalação fácil e gerenciamento simples, o GWN7664LR inclui um controlador embutido incorporado à interface web do produto. Também é compatível com as poderosas plataformas gratuitas de gerenciamento Wi-Fi na nuvem GWN.Cloud e local GWN Manager da Grandstream. O GWN7664LR é o AP Wi-Fi ideal para a implantação de Wi-Fi de voz e oferece uma conexão perfeita com os telefones IP Wi-Fi de voz e vídeo da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, redes mesh, portais cativos e portas de redes Gigabit duplas com PoE/PoE+, o GWN7664LR é um ponto de acesso Wi-Fi externo ideal para empresas, escritórios de vários andares, armazéns, hospitais, escolas e muito mais

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos -30 °C até os 60 °C em operação e o intervalo dos -30 °C até os 70 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do GWN7664LR durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

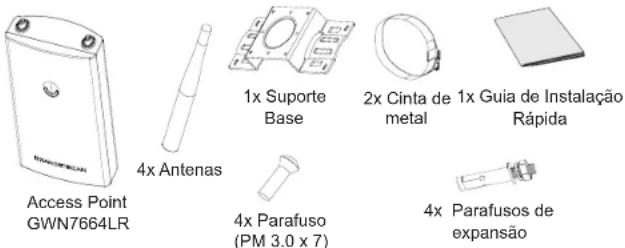

CONTEÚDO DO PACOTE

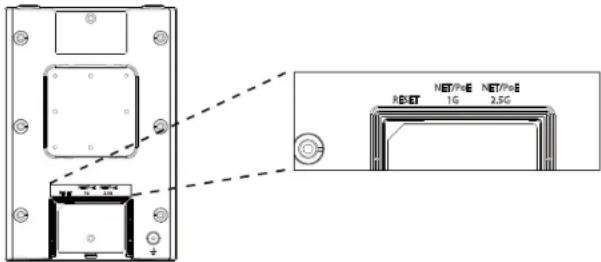

PORTAS DO GWN7664LR

Porta Descrição
NET/POE 2.5G	Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) suporta PoE/PoE+.
NET/POE 1G	Portas Ethernet RJ45 (10/100/1Gbps) para conectar o seu roteador ou outro GWN76xx, suporta PoE/PoE+.
RESET Tec	a de reset de fábrica.Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7664LR

O GWN7664LR pode ser alimentado utilizando um switch PoE/PoE+ seguindo as seguintes instruções:

INSTALAÇÃO DO HARDWARE

O GWN7664LR pode ser instalado na parede ou em uma barra metálica. Por favor consulte os passos listados abaixo para a correta instalação.

Montagem na Parede

1. Conecte o cabo de rede (RJ45) à porta correspondente no seu GWN7664LR e coloque a tampa protetora.
2. Conecte cada antena ao conector correspondente girando a mesma no sentido horário.
3. Coloque a base de montagem e segure com os parafusos (PM 3.0 x 7) na parte traseira do AP GWN7664LR.

1. Faça quatro furos na parede, utilizando como guia, as posições dos furos que estão no suporte base. Depois, fixe um parafuso de expansão em cada furo.
2. Coloque e fixe o GWN7664LR segurando-o ao suporte base que foi colocado previamente na parede.

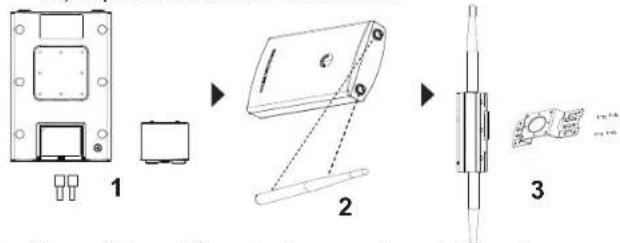

Montagem no poste

Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

1. Conecte o cabo de rede (RJ45) à porta correspondente no seu GWN7664LR e coloque a tampa protetora.
2. Conecte cada antena ao conector correspondente girando a mesma no sentido horário.
3. Coloque a base de montagem e segure com os parafusos (PM 3.0 x 7) na parte traseira do AP GWN7664LR.

1. Abra as cintas metálicas rotando o mecanismo de bloqueio no sentido anti horário. Você pode fazer isto com a mão ou utilizando uma chave de fendas.
2. Endireite a extremidade das tiras de metal e deslize à parte de trás da base de suporte.
3. Enrole a tira de metal ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento girando-o no sentido horário.

CONECTAR À REDE Wi-Fi PADRÃO DO GWN7664LR

O GWN7664LR pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7664LR e conecta-lo à rede, o GWN-7664LR irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

Aviso: As informações de senha padrão do GWN7664LR estão impressas na etiqueta MAC na parte traseira da unidade.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7664LR, ou em a mesma rede que o GWN7664LR pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7664LR utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN-7664LR, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7664LR.

Exemplo: se um GWN7664LR possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_c074ad-8b4e28.local no seu navegador.

1. Baixar o GWNDiscoveryTool a partir do link: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7664LR conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7664LR, ou coloque manualmente no navegador o endereço IP exibido.
5. Digite o nome de usuário e a senha para fazer o login. (O nome de usuário do administrador padrão é “admin” e a senha aleatória padrão pode ser encontrada na tag MAC do GWN7664LR).

• Confira que o GWN7664LR não está emparelhado como escravo com outro Access point GWN7664LR, ou com algum Router da série GWN7000, caso contrario a interface de configuração não poderá ser acessada.
• Se o GWN7664LR está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7664LR a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: https://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]
