MANUAL DE UTILIZADOR GWN7625 GRANDSTREAM

O GWN7625 é um ponto de acesso Wi-Fi 802.11ac Wave-2 de alto desempenho. Oferece tecnologia MU-MIMO 2.4G 2×2:2, 5G 4×4:4 e um sofisticado desenho de antenas para obter a máxima taxa de transferência dentro da rede e alcance de cobertura Wi-Fi expandido. O GWN7625 utiliza um design de gerenciamento de rede distribuído sem controlador no qual o controlador é incorporado à interface de usuário da web do produto. Também é compatível com as poderosas plataformas de gerenciamento de Wi-Fi gratuitos da Grandstream GWN.Cloud, na nuvem, e o GWN Manager, local. O GWN7625 é o AP Wi-Fi ideal para implantações de voz sobre Wi-Fi e oferece uma conexão perfeita com os telefones IP compatíveis com Wi-Fi da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, Mesh, portais cativos, mais de 200 clientes simultâneos por AP e portas de rede Gigabit duplas com PoE/PoE+, o GWN7625 é um ponto de acesso Wi-Fi ideal para implantações de rede sem fio com média a alta densidade de usuários.

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 40 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do GWN7625 durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

CONTEÚDO DO PACOTE

Suporte de montagem no teto

\~43\~

3x Porca M3

1x Guia de Instalação Rápida 1x Declaração GPL

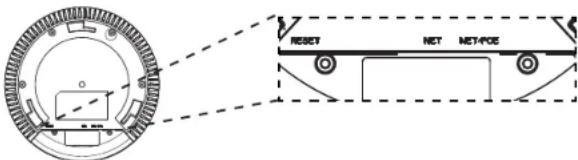

PORTAS DO GWN7625

RESET NET NET+POE

Porta Descrição
NET/POE Porta	Ethernet RJ45 (10/100/1000Mbps) su-porta PoE/PoE+.
NET Portas Ethernet RJ45 (10/100/1000Mbps) paraconectar o seu roteador ou outro GWN76xx.
RESET Tecla	de reset de fábrica.Pressionar durante 7 segundos para restabel-ecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7625

O GWN7625 pode ser alimentado utilizando um switch PoE/PoE+ seguindo as seguintes instruções:

INSTALAÇÃO DO HARDWARE

O GWN7625 pode ser montado na parede ou no teto. Por favor consulte os seguintes passos para uma correta instalação.

44

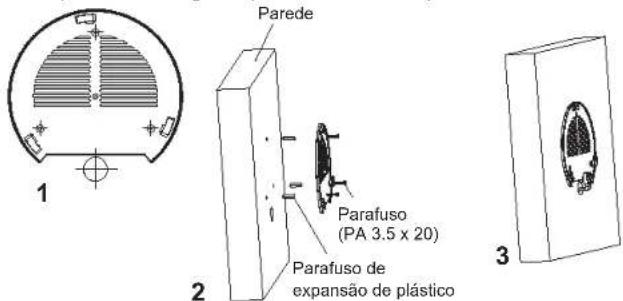

Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na parede com a seta apontando para acima.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

1 Parede Parafuso (PA 3.5 x 20) Parafuso de expansão de plástico 2 3

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7625.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

4

6

\~45\~

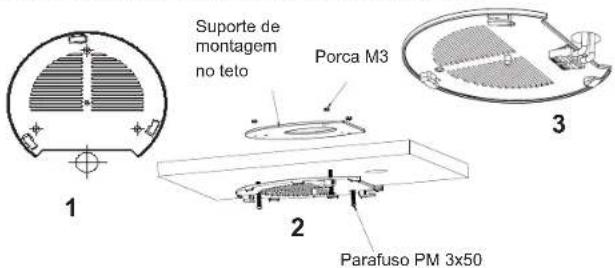

Montagem no Teto

Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

1. Remover a placa do teto.

2. Colocar a o suporte de teto no centro da placa do teto e marque o lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

3. Inserir os parafusos através do suporte de montagem.

Suporte de montagem no teto Porca M3 1 2 Parafuso PM 3x50 3

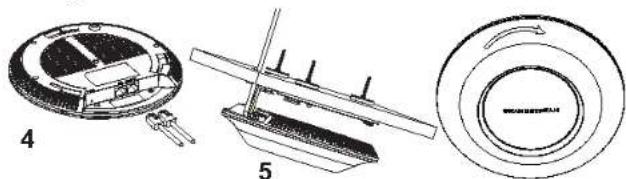

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7625.
2. Alinhar a seta do GWN7625AP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está firmemente fixado no suporte de montagem e conecte os cabos de alimentação e de rede.
3. Vire o GWN em sentido horário até encaixar no lugar e se encaixa no guia de travamento.

O GWN7625 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7625 e conecta-lo à rede, o GWN7625 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

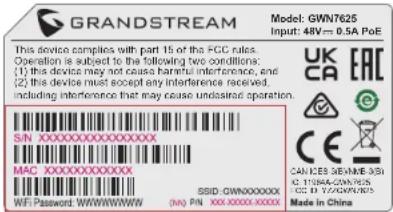

Aviso: A informação do SSID e senha padrão do GWN7625 estão impressos na etiqueta da MAC do dispositivo.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7625, ou em a mesma rede que o GWN7625 pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7625 utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7625, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7625.

Exemplo: se um GWN7625 possui o endereço MAC 00:0B:82:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_000b828b4e28.local no seu navegador.

Método 2: Descobrir o GWN7625 utilizando o GWNDiscoveryTool

1. Baixar o GWNDiscoveryTool a partir do link: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7625 conectados à rede, exibindo os endereços MAC e IP.
4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7625, ou coloque manualmente no navegador o endereço IP exibido.

Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória prede-terminada pode ser encontrada na etiqueta do GWN7625).

GWN7625

Nota :

• Confira que o GWN7625 não está emparelhado como escravo com outro Access point GWN7625, ou com algum Router da série GWN7000, caso contrario a interface de configuração não poderá ser acessada.
• Se o GWN7625 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7625 a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: https://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]
