Type de produit	Point d'accès Wi-Fi 802.11ac Wave-2
Marque	Grandstream
Modèle	GWN7625
Dimensions (approx.)	200 mm de diamètre, 40 mm d'épaisseur
Poids (approx.)	350 g
Alimentation	PoE/PoE+ (802.3af/at) via port NET/POE
Consommation électrique	Max. 15 W (PoE+)
Fréquences	2,4 GHz (2x2:2) et 5 GHz (4x4:4)
Débit maximal	Jusqu'à 1,733 Gbps (5 GHz) + 300 Mbps (2,4 GHz)
Technologies	MU-MIMO, Beamforming, QoS avancée, Mesh, portail captif
Nombre de clients simultanés	Plus de 200
Ports réseau	2 ports Gigabit Ethernet RJ45 (1 avec PoE/PoE+)
Gestion	Interface Web intégrée, GWN Cloud, GWN Manager, GWNDiscoveryTool
SSID par défaut	GWN[6 derniers chiffres du MAC]
Mot de passe par défaut	Aléatoire, imprimé sur l'étiquette MAC
Montage	Mural ou plafond (kit fourni)
Sécurité sans fil	WPA/WPA2-PSK, WPA2-Enterprise, WPA3 (selon firmware)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Humidité	10-90 % HR (sans condensation)
Garantie	1 an (selon revendeur)
Réparabilité	Pièces détachées non spécifiées ; contacter SAV Grandstream
Nettoyage	Chiffon doux et sec, ne pas utiliser de produits liquides ou abrasifs
Contenu du pack	1 point d'accès, supports de montage, kit de visserie, guide d'installation rapide

FOIRE AUX QUESTIONS - GWN7625 GRANDSTREAM

Comment connecter le GWN7625 pour la première fois ?

Branchez un câble Ethernet au port NET/POE du GWN7625 et l'autre extrémité à un switch PoE/PoE+. Le point d'accès diffusera un SSID par défaut (GWN[6 derniers chiffres du MAC]) avec un mot de passe aléatoire imprimé sur l'étiquette. Connectez-vous à ce SSID depuis un ordinateur pour accéder à l'interface de configuration.

Comment trouver l'interface de configuration du GWN7625 ?

Méthode 1 : depuis un ordinateur sur le même réseau, entrez https://gwn_[adresse MAC sans deux-points].local dans le navigateur. Méthode 2 : utilisez l'outil GWNDiscoveryTool (gratuit sur grandstream.com) qui scanne le réseau et affiche l'IP. Cliquez sur Manage Device pour accéder à l'interface.

Quels sont les identifiants par défaut pour se connecter ?

Le nom d'utilisateur par défaut est admin. Le mot de passe par défaut est un mot de passe aléatoire imprimé sur l'étiquette MAC de l'appareil (au dos ou sur l'emballage).

Comment réinitialiser le GWN7625 aux paramètres d'usine ?

Maintenez enfoncé le bouton RESET (situé sur le côté) pendant environ 7 secondes jusqu'à ce que les LED clignotent. Les paramètres reviennent aux valeurs par défaut, y compris le SSID et mot de passe par défaut.

Le GWN7625 supporte-t-il le maillage (Mesh) ?

Oui, le GWN7625 prend en charge la technologie Mesh. Il peut être configuré en tant que point d'accès maillé pour étendre la couverture Wi-Fi sans fil supplémentaire.

Puis-je utiliser le GWN7625 avec un contrôleur ou un cloud ?

Oui, il peut être géré localement via son interface Web, ou à distance via GWN Cloud (cloud.gwn.cloud) ou GWN Manager (sur site). Ces plateformes sont gratuites et permettent une gestion centralisée de plusieurs AP.

Comment monter le GWN7625 au mur ou au plafond ?

Fixez d'abord le support de montage fourni au mur ou au plafond à l'aide des vis et chevilles. Branchez le câble Ethernet, puis alignez la flèche sur l'AP avec celle du support et tournez dans le sens horaire jusqu'à enclenchement. Consultez le guide pour les vis appropriées.

Quelle est la puissance maximale du signal Wi-Fi ?

La puissance de transmission maximale est conforme aux réglementations locales. En général, elle est limitée à 20 dBm (100 mW) pour les bandes 2,4 GHz et 5 GHz. Vous pouvez ajuster la puissance dans les paramètres avancés.

Le GWN7625 peut-il être alimenté par un injecteur PoE ?

Oui, il accepte l'alimentation via PoE (802.3af) ou PoE+ (802.3at). Un injecteur PoE peut être utilisé si vous n'avez pas de switch PoE. Assurez-vous que l'injecteur fournit au moins 15 W.

Que faire si l'interface de configuration n'est pas accessible ?

Vérifiez que le GWN7625 n'est pas déjà associé à un autre contrôleur (GWN Cloud, routeur GWN7000, etc.). Si c'est le cas, réinitialisez-le aux paramètres usine. Assurez-vous également que votre ordinateur est sur le même réseau et que le SSID par défaut est correct.

MODE D'EMPLOI GWN7625 GRANDSTREAM

Le GWN7625 est un point d'accès Wi-Fi 802.11ac Wave-2 de haute performance, proposant la technologie MU-MIMO 2.4G 2×2:2 et 5G 4×4:4 et d'une antenne de conception sophistiquée sophistiquée conçue pour un débit réseau maximum et une portée Wi-Fi étendue. Le GWN7625 utilise une de gestion de réseau sans contrôleur, dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Il est également pris en charge par GWN Cloud et GWN Manager, les plateformes de gestion Wi-Fi gratuites de Grandstream, qu'elles soient en nuage ou sur place. C'est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion homogène avec les téléphones IP Wi-Fi de Grandstream. Grâce à la prise en charge de la QoS avancée, des applications en temps réel, faible latence, Mesh, portails captifs, plus de 200 clients simultanés par AP et deux ports réseau Gigabit avec PoE/PoE+, le GWN7625 est un point d'accès Wi-Fi idéal pour les réseaux sans fil de taille moyenne avec une densité d'utilisateurs moyenne à élevée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 40 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7625 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

1x Point d'Accès GWN7625

3x Vis (PM 3×50)

1x Support de montage

3x Vis (PA 3.5×20)

1x Support de montage mural

3 x Boulon expansion en plastique

\~19\~

3x Ecrou M3

1 x Guide d'installation rapide

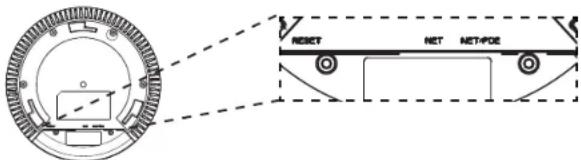

PORTS DU GWN7625

Port Description
NET/POE Port	Ethernet RJ45 (10/100/1000Mbps) support PoE/PoE+.
NET Port Ethernet	Ethernet RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx.
RESET Bouton	de réinitialisation.Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7625

GWN7625 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7625.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Port Réseau

Câble Ethernet RJ45 au Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7625 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

\~20\~

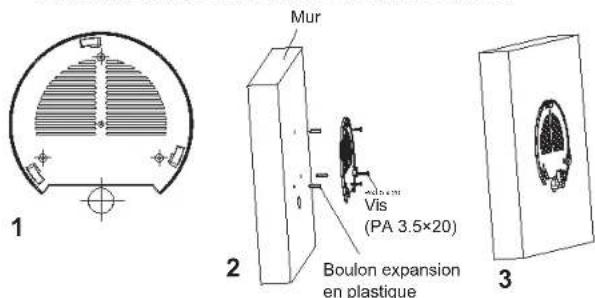

Montage Mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).
3. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

Mur Vis (PA 3.5×20) Boulon expansion en plastique

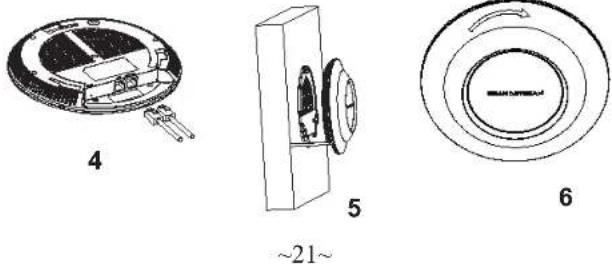

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7625.
2. Aligner la flèche sur le GWN7625 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.
3. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

4 5 ~21~ 6

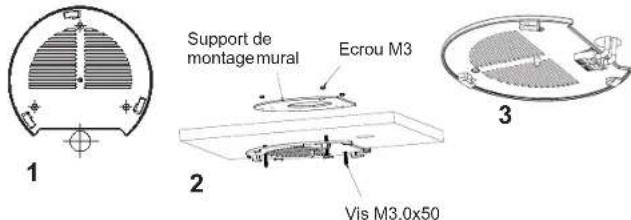

Montage au Plafond

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).
3. Insérer les vis dans le support de montage.

Support de montagemural Ecrou M3 Vis M3.0x50

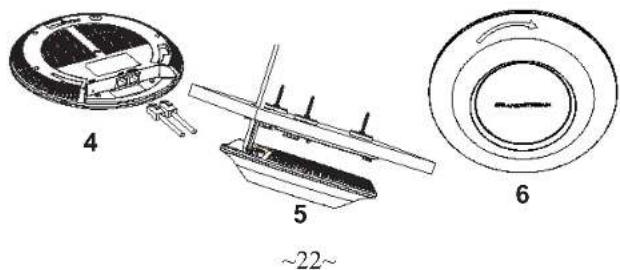

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7625.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7625 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

4 5 ~22~ 6

Le GWN7625 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7625 et connexion au réseau, le GWN7625 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

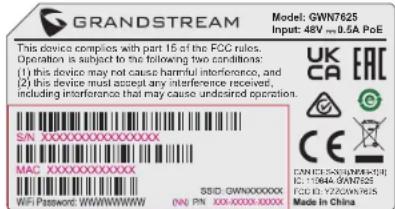

Note: Le SSID et mot de passe par défaut du GWN7625 sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7625, ou au même réseau que le GWN7625 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7625 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7625, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7625 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7625 avec l'adresse MAC 00:0B:82:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828b4e28.local

Méthode 2: Détecter le GWN7625 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7625 connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7625, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7625).

GWN7625

Notes :

• Assurez-vous que le GWN7625 n'est pas déjà associé à une autre GWN7625 Access Point en tant qu'esclave, GWN7000 Router Series ou GWN.Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7625 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7625 via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products
