Type de produit	Point d'accès Wi-Fi 6 extérieur
Marque	Grandstream
Modèle	GWN7660LR
Norme Wi-Fi	802.11ax (Wi-Fi 6) 2×2:2 MU-MIMO
Bandes de fréquence	Double bande 2,4 GHz et 5 GHz
Débit maximal agrégé	Jusqu'à 1,8 Gbit/s
Portée maximale	250 mètres (couverture étendue)
Nombre maximum de clients	256
Alimentation	PoE/PoE+ (802.3af/at) via port NET/POE
Consommation électrique	Estimation 12 W (PoE+)
Ports réseau	2 ports Ethernet RJ45 Gigabit : 1× NET/POE (PoE/PoE+), 1× NET (uplink)
Antennes	2 antennes externes détachables
Température de fonctionnement	-30 °C à 70 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Indice de protection	IP65 (résistant aux intempéries et à la chaleur)
Poids	Environ 600 g
Dimensions (L × l × h)	220 × 220 × 50 mm (estimation)
Contenu du pack	1 point d'accès, 2 antennes, 1 support de base, 4 vis PM3.0×7, 4 vis d'expansion, 2 sangles métalliques, 1 guide d'installation rapide
Fonctions de gestion	Contrôleur intégré (interface Web), gestion cloud via GWN Cloud, compatible GWN Manager
Sécurité	WPA2/WPA3, portail captif, isolation sans fil, QoS avancée
Fonctions avancées	Mesh Wi-Fi, OFDMA, MU-MIMO, VLAN, balise de localisation

FOIRE AUX QUESTIONS - GWN7660LR GRANDSTREAM

Comment réinitialiser le GWN7660LR aux paramètres d'usine ?

Appuyez sur le bouton RESET (situé à l'arrière) pendant au moins 7 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres par défaut.

Comment accéder à l'interface de configuration du GWN7660LR ?

Connectez-vous au SSID par défaut (GWN suivi des 6 derniers chiffres de l'adresse MAC) ou au même réseau que le point d'accès. Utilisez l'URL https://gwn_[adresse MAC].local ou l'outil GWNDiscoveryTool pour trouver l'adresse IP. Les identifiants par défaut sont admin / mot de passe aléatoire (imprimé sur l'étiquette MAC).

Quel est le mot de passe par défaut du GWN7660LR ?

Le mot de passe administrateur par défaut est un code aléatoire imprimé sur l'étiquette MAC située à l'arrière de l'appareil ou sur l'emballage. Il n'est pas fixe.

Le GWN7660LR peut-il être utilisé en extérieur ?

Oui, il est conçu pour une utilisation en extérieur avec un boîtier résistant aux intempéries et à la chaleur (température de fonctionnement de -30 °C à 70 °C) et un indice de protection estimé IP65.

Comment alimenter le GWN7660LR ?

L'appareil est alimenté via PoE (Power over Ethernet) en utilisant un switch PoE/PoE+ ou un injecteur PoE+ (802.3af/at). Branchez un câble Ethernet au port NET/POE.

Le GWN7660LR supporte-t-il le mesh Wi-Fi ?

Oui, il prend en charge les réseaux maillés (mesh) pour étendre la couverture sans fil. Vous pouvez connecter plusieurs GWN7660LR en mesh via l'interface de configuration.

Combien de clients simultanés le GWN7660LR peut-il supporter ?

Il peut prendre en charge jusqu'à 256 clients simultanément, ce qui le rend adapté aux environnements à forte densité.

Quelle est la portée maximale du GWN7660LR ?

La portée maximale est de 250 mètres en extérieur (en champ libre), grâce à une conception d'antenne sophistiquée et une puissance radio élevée.

Comment monter le GWN7660LR sur un poteau ?

Utilisez les sangles métalliques fournies. Fixez le support de base à l'appareil, enroulez les sangles autour du poteau et serrez le mécanisme de verrouillage avec un tournevis à tête plate (sens horaire pour serrer).

Le GWN7660LR est-il compatible avec PoE+ ?

Oui, il supporte PoE+ (802.3at) qui fournit jusqu'à 30 W, nécessaire pour son fonctionnement complet. Il fonctionne aussi avec PoE (802.3af) mais avec des performances réduites.

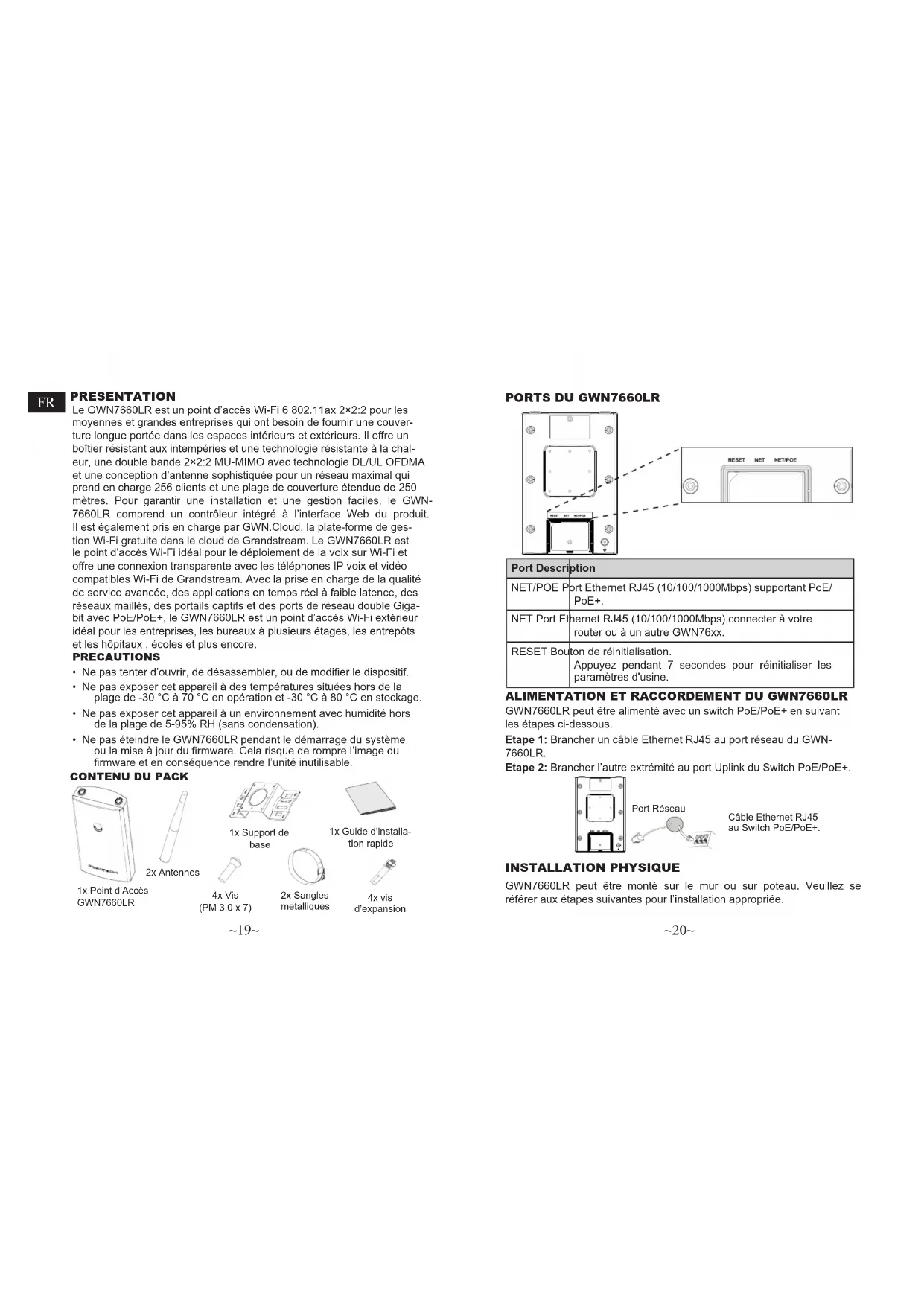

MODE D'EMPLOI GWN7660LR GRANDSTREAM

Le GWN7660LR est un point d'accès Wi-Fi 6 802.11ax 2 × 2:2 pour les moyennes et grandes entreprises qui ont besoin de fournir une couverture longue portée dans les espaces interieurs et extérieurs. Il offre un boîtier résistant aux intempérés et une technologie résistante à la chaleur, une double bande 2 × 2:2 MU-MIMO avec technologie DL/UL OFDMA et une conception d'antenne sophistiquée pour un réseau maximal qui prend en charge 256 clients et une plage de couverture étendue de 250 metres. Pour garantir une installation et une gestion facies, le GWN7660LR comprend un contrôleur intégré à l'interface Web du produit. Il est également pris en charge par GWN Cloud, la plate-forme de gestion Wi-Fi gratuite dans le cloud de Grandstream. Le GWN7660LR est le point d'accès Wi-Fi idéal pour le déploiement de la voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP voix et video compatibles Wi-Fi de Grandstream. Avec la prise en charge de la qualité de service avancée, des applications en temps réel à faible latence, des reseaux maillés, des portails captifs et des ports de réseau double Gigabit avec PoE/PoE+, le GWN7660LR est un point d'accès Wi-Fi extérieur idéal pour les entreprises, les bureaux à plusieursétages, les entropôts et les hôpitaux, écoles et plus encore.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet apparéil à des températures situées hors de la plage de -30 °C à 70 °C en opération et -30 °C à 80 °C en stockage.
• Ne pas exposer cet appeareil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).
• Ne pas étéindre le GWN7660LR pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK
1x Point d'Acces GWN7660LR

2x Antennes

4xVis PM3.0x7)
1x Support de base

1x Guide installation rapide

2x Sangles metalliques

4x vis d'expansion

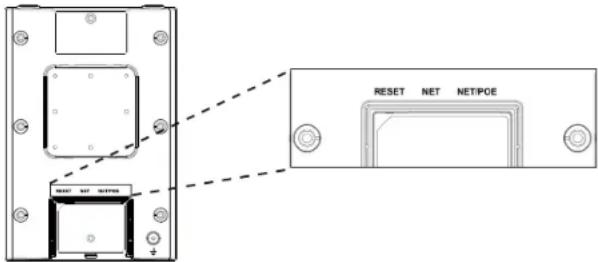

PORTS DU GWN7660LR

Port Description
NET/POE Port	Ethernet RJ45 (10/100/1000Mbps) supportant PoE/ PoE+.
NET Port Ethernet	Ethernet RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx.
RESET Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramétres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7660LR

GWN7660LR peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un cable Ethernet RJ45 au port reseau du GWN-7660LR.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Port Reseau
Cable Ethernet RJ45 au Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7660LR peut être monté sur le mur ou sur poteau. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

Montage Mural

1. Connectez le cable Ethernet (RJ45) aux portes appropriés de votre GWN7660LR et insérez le capot.
2. Connectez chaque antenné à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrête du point d'accès GWN7660LR.

1. Percez quatre trous sur le mur en vous reférant à la position de ceux sur le support de base. Fixez ensuite une vis d'expansion dans chaque trou.
2. Attachez le point d'accès GWN7660LR en fixant le support de base avec les vis d'extension sur le mur.

Montage sur poteau

Note: Le montage au plafond est recommendé pour une couverture optime.

1. Connectez le cable Ethernet (RJ45) aux portes appropriés de votre GWN7660LR et insérez le capot.
2. Connectez chaque antenné à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrête du point d'accès GWN7660LR.

2

1. Ouvrez les sangles métalliques en tournant le mecanisme de verrouillage dans le sens anti-horaire. Vous pouze le desserrer à la main ou utiliser un tournevis à tête plate.
2. Redresse l'extrémité des sangles métalliques et faites-la glisser à l'arrière du support de base.
3. Enroulez les sangles métallique autour du poteau et utilisez un tournévis à tête plate pour serrer le mécanisme de verrouillage en le tournant dans le sens des aiguilles d'une montre.

22

Le GWN7660LR peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramétres d'usine.

Après la mise sous tension du GWN7660LR et connexion au réseau, le GWN7660LR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 déniers chiffres du MAC] et un mot de passer aléatoire.

Note: Le informations de mot de passer par défaut du GWN7660LR sont imprimées sur l'étiquette MAC à l'arrière de l'unité.

ACCEDER AL'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSD du GWN7660LR, ou au même réseau que le GWN7660LR peut découvert et acceder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Déctector le GWN7660LR via son adresse MAC

1. Localisez l'adresse MAC sur l'etiquette MAC de l'unité située à la face arrirée de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7660LR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7660LR sur votre navigateur: https://gwn .local

Example: Un GWN7660LR avec l'adresse MAC 00:0B:82:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828b4e28.local

Méthode 2: Déctector le GWN7660LR via GWNDiscovery-Tool

1. Telechargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandsstream.com/tools/GWNDiscoveryTool.zip
2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.
3. L'outil permettra de découvert tous les points d'accès GWN7660LR connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour etre redirige directement a l'inter face de configuration du GWN7660LR, ou saisir manuellement sur voitre navigateur I'adresse IP affichee.
5. Entrez le nom d'utilisateur et le mot de passer pour vous connecter. (Le nom d'utilisateur par défaut de l'administrateur est «admin» et le mot de passer aléatoire par défaut se trouve sur la balise MAC du GWN7660LR).

Notes:

Assurez-vous que le GWN7660LR n'est pas deja associé à un autre point d'accès GWN76XX en tant qu'escloor, le routeur GWN7000 ou GWN Cloud, sinon l'interface de configuration ne sera pas accessible.
- Si le GWN7660LR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramêtres d'usine.
- Il est de la responsabilité du client de s'assurer de la conformité aux reglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
- Pour gérer le GWN7660LR via cloud, veuillez se reférer à https://www.gwn.cloud.
Pourger le GWN760LR sur un contrôleur sur site,veuilliez consulter http://www.grandstream.com/products/networking-solutions/ wl-fi-management/product/gwn-manager

Les termes de la licence GNU GPL sont incorporeés dans le firmware du péripérisque et sont accessibles via l'interface utilisateur Web du péripérisque à l'adresse my_device_ip / gplLICENSE. Vous pouvez également y acceder ici: http://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
