MANUAL DE USUARIO GWN7660LR GRANDSTREAM

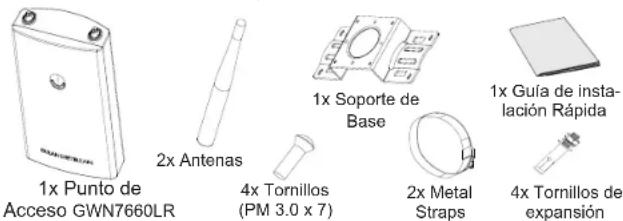

1x Soporte de Base 4x Tornillos (PM 3.0 x 7) Cable de Red RJ45 para Switch (PoE/ PoE+) El GWN7660LR puede ser montado en la pared o en una barra de metal. Por favor, reérase a los pasos siguientes para la instalación apropiada. 4x Tornillos de expansión 2x Antenas 1x Punto de Acceso GWN7660LR 2x Metal Straps 1x Guía de insta- lación Rápida

INSTALACIÓN DE HARDWARE

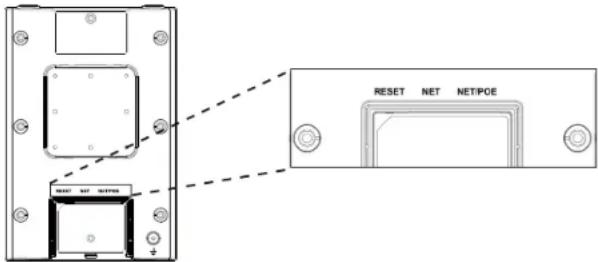

Puerto Descripción NET/ POE Puerto Ethernet RJ45 (10/100/1000Mbps) con soporte de PoE/PoE+. NET Puerto Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx. RESET Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábri- ca. El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos: Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN- 7660LR. Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+). Puerto de Red El GWN7660LR es un punto de acceso para exteriores Wi-Fi 6 802.11ax 2×2:2 para medianas y grandes empresas que necesiten proporcionar una cobertura de largo alcance en espacios interiores y exteriores. Of- rece una carcasa resistente a la intemperie y tecnología resistente al calor, banda dual 2×2:2 MU-MIMO con tecnología DL/UL OFDMA y un sosticado diseño de antena para redes que admitan un máximo de 256 clientes y un rango de cobertura de 250 metros. Para garantizar una instalación y administración sencilla, el GWN7660LR incluye un con- trolador integrado en la interfaz de usuario web del producto. También es compatible con GWN.Cloud, la plataforma de gestión de Wi-Fi en la nube gratuita de Grandstream. El GWN7660LR es el punto de acceso ideal para la implementación de voz sobre Wi-Fi y ofrece una conexión perfecta con los teléfonos IP de voz y video con capacidad de Wi-Fi de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes en malla, portales cautivos y puertos de red Gigabit duales con soporte PoE/PoE+, el GWN7660LR es un punto de acceso Wi-Fi para exteriores ideal para empresas, ocinas, pisos, alma- cenes, hospitales, escuelas y más. PRECAUCIONES

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga este dispositivo a temperaturas fuera del rango de -30 °C a 70 °C en funcionamiento y desde -30 °C a 80 °C cuando se encuentre almacenado

• No exponga el GWN7660LR a entornos fuera del siguiente rango de humedad: 5-95% RH (sin condensación).

• No apague su GWN7660LR durante el reinicio del sistema o actu- alización de Firmware. Puede corromper la imagen del rmware y causar un mal funcionamiento de la unidad. RESUMEN~15~ ~16~

4. Taladre cuatro agujeros en la pared haciendo referencia a las posi-

ciones que están en el soporte de la base. Luego, je un tornillo de expansión en cada oricio.

5. Fije el punto de acceso GWN7660LR asegurando el soporte de la

base con los tornillos de expansión en la pared. Pared

4. Abre las abrazaderas de metal al girar el mecanismo de cierre al

sentido contrario al reloj. Puedes aojarlo con la mano o utilizando un destornillador plano.

5. Enderece el nal de las abrazaderas de metal y deslicelas desde la

parte trasera del Soporte Base.

6. Envuelve la abrazadera de metal alrededor del poste y utilice un

destornillador plano para apretar el mecanismo de cierre al rotarlo al sentido del reloj.

1. Conecte el cable Ethernet (RJ45) a los puertos correctos de su

3. Ajuste el Soporte Base con tornillos (PM 3.0 x 7) en la parte trasera

del punto de acceso GWN7660LR. Montura de Pared Montaje en poste

1. Conecte el cable Ethernet (RJ45) a los puertos correctos de su

3. Ajuste el Soporte Base con tornillos (PM 3.0 x 7) en la parte trasera

del punto de acceso GWN7660LR. Polo Pared~17~ ~18~ CONECTAR AL GWN7660LR CON LA RED Wi-Fi PRE- DETERMINADA El GWN7660LR puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi ac- tivado por defecto. Después de encender el GWN7660LR y establecer la conexión a la red, el GWN7660LR emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información de la contraseña predeterminada de GWN7660LR está impresa en la etiqueta MAC en la parte posterior de la unidad. Un ordenador conectado al SSID del GWN7660LR, o en la misma red que el GWN7660LR puede descubrir y acceder a su interfaz de congu- ración usando uno de los siguientes métodos: Método 1: Descubrir GWN7660LR utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la

unidad, ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7660LR,

escriba la siguiente dirección utilizando la dirección MAC del GWN- 7660LR en su navegador https://gwn_<MAC>.local Ejemplo: De un GWN7660LR que tenga la dirección MAC 00: 0B: 82: 8B: 4E: 28, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828b4e28.local en el navegador. ACESSO A LA INTERFAZ DE CONFIGURACIÓN Método 2: Descubrir el GWN7660LR utilizando la herra- mienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente en-

3. La herramienta descubrirá todos los Puntos de Acceso GWN7660LR

conectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido di-

rectamente a la interfaz de conguración de la GWN7660LR, o escri- ba manualmente la dirección IP que se muestra en su navegador.

5. Ingrese el nombre de usuario y la contraseña para iniciar sesión.

(El nombre de usuario de administrador predeterminado es “admin” y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta MAC del GWN7660LR). Nota :

• Asegúrese que el GWN7660LR no esté vinculado con otro punto de acceso GWN76XX como esclavo, o algún router de la serie GWN7000, de lo con- trario no podrá ingresar a la interfaz de conguración.

• Si el GWN7660LR ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

• Es responsabilidad del cliente asegurarse del cumplimiento con las regula- ciones locales para bandas de frecuencia, potencia de transmisión y otros.

• Para administrar el GWN7660LR a través de la nube, consulte el siguiente link https://www.gwn.cloud.

• Para administrar el GWN7660LR sobre el controlador local, consulte http:// www.grandstream.com/products/networking-solutions/wi-fi-management/ product/gwn-manager Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/our-products Los términos de licencia GNU GPL son incorporados en el rmware del dispos- itivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http:// www.grandstream.com/legal/open-source-software Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]~19~ ~20~ PRESENTATION
