MANUAL DE USUARIO GWN7600LR GRANDSTREAM

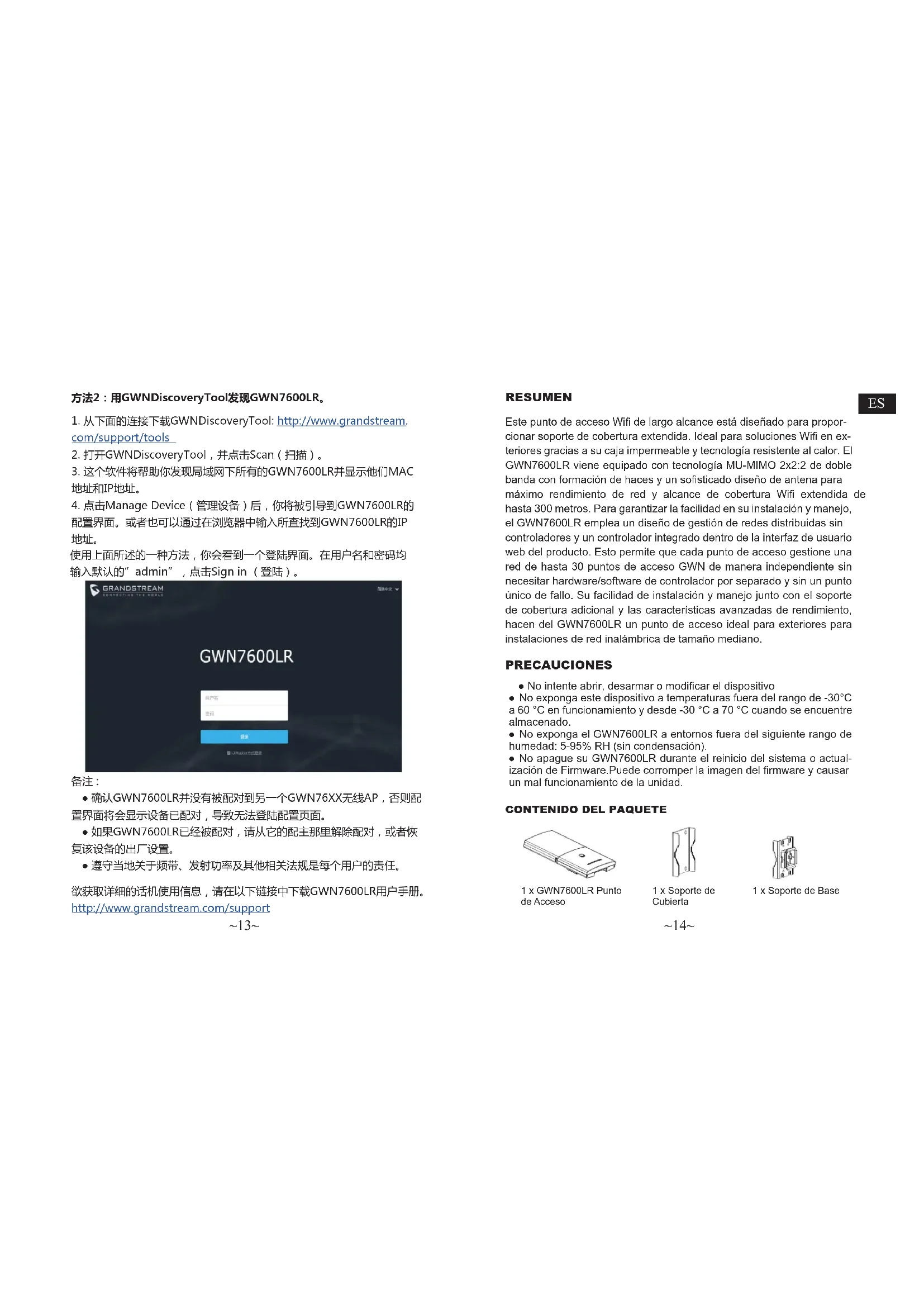

5~13~ ~14~ RESUMEN Este punto de acceso Wi de largo alcance está diseñado para propor- cionar soporte de cobertura extendida. Ideal para soluciones Wi en ex- teriores gracias a su caja impermeable y tecnología resistente al calor. El GWN7600LR viene equipado con tecnología MU-MIMO 2x2:2 de doble banda con formación de haces y un sosticado diseño de antena para máximo rendimiento de red y alcance de cobertura Wi extendida de hasta 300 metros. Para garantizar la facilidad en su instalación y manejo, el GWN7600LR emplea un diseño de gestión de redes distribuidas sin controladores y un controlador integrado dentro de la interfaz de usuario web del producto. Esto permite que cada punto de acceso gestione una red de hasta 30 puntos de acceso GWN de manera independiente sin necesitar hardware/software de controlador por separado y sin un punto único de fallo. Su facilidad de instalación y manejo junto con el soporte de cobertura adicional y las características avanzadas de rendimiento, hacen del GWN7600LR un punto de acceso ideal para exteriores para instalaciones de red inalámbrica de tamaño mediano. 1 x GWN7600LR Punto de Acceso 1 x Soporte de Base

CONTENIDO DEL PAQUETE

1 x Soporte de Cubierta ● No intente abrir, desarmar o modicar el dispositivo ● No exponga este dispositivo a temperaturas fuera del rango de -30°C a 60 °C en funcionamiento y desde -30 °C a 70 °C cuando se encuentre almacenado. ● No exponga el GWN7600LR a entornos fuera del siguiente rango de humedad: 5-95% RH (sin condensación). ● No apague su GWN7600LR durante el reinicio del sistema o actual- ización de Firmware.Puede corromper la imagen del rmware y causar un mal funcionamiento de la unidad. PRECAUCIONES 方法2：用GWNDiscoveryTool发现GWN7600LR。

INSTALACIÓN DE HARDWARE

El GWN7600LR puede ser montado horizontal y verticalmente sobre una barra de metal. Porfavor consulte los siguientes pasos para la apropiada instalación. Montaje Vertical

1. Prepare el soporte de cubierta insertando los 4 tornillos (PM8) dentro

de los oricios correspondientes

2. Fije el soporte de cubierta con los tornillos en el Perno de Montaje

vertical donde el GWN7600LR será instalado.

3. Monte el soporte base con el soporte de la cubierta utilizando las tuer-

cas de bloqueo y tornillos de jación (PM8) suministrados.

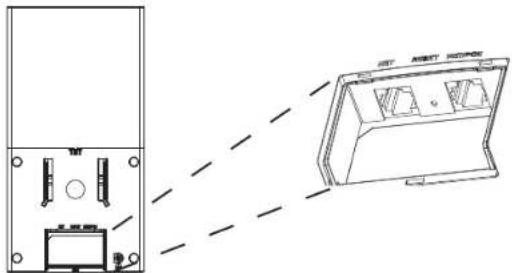

Puerto Descripción NET/POE Puerto Ethernet RJ45 (10/100/1000Mbps) con so- porte de PoE/ PoE+. NET Puerto Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN7600LR. RESET Botón de reinicio de fábrica. Presione por 7 segun- dos para llevar a los ajustes de fábrica.

ENCENDIENDO Y CONECTANDO EL GWN7600LR

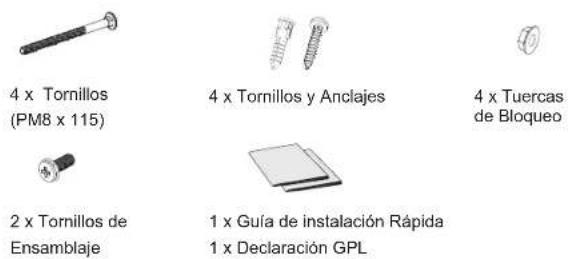

Puerto de Red Cable Ethernet RJ45 para Switch (PoE) GWN7600LR puede ser alimentado usando un switch PoE por medio de los siguientes pasos: Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN- 7600LR. Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE). 1 x Guía de instalación Rápida 1 x Declaración GPL 4 x Tornillos (PM8 x 115) 4 x Tuercas de Bloqueo 4 x Tornillos y Anclajes 2 x Tornillos de Ensamblaje

3~17~ ~18~ CONECTAR AL GWN7600LR CON LA RED WIFI PREDETER- MINADA El GWN7600LR puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto. Después de encender el GXWN7600LR y establecer la conexión a la red, el GXW7600LR emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información del SSID y contraseña por defecto del GWN7600LR están impresas en la etiqueta MAC de la unidad. Montaje Horizontal

1. Prepara el soporte de cubierta insertando los 4 tornillos (PM8) en cada

uno de oricios correspondientes.

2. Fije el soporte de cubierta con tornillos en el Perno de Montaje horizon-

tal donde el GWN7600LR será instalado

3. Monte el soporte base con el soporte de la cubierta utilizando las tuer-

cas de bloqueo y tornillos de jación (PM8) suministrados.

4. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN-

5. Alinear el GWN7600LR con el soporte base y jalelo hacia abajo a la

6. Instale los 2 x tornillos de ensamblaje para jar el GXN7600LR sobre

el Perno de Montaje.

4. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN-

5. Alinear el GWN7600LR con el soporte base y jalelo hacia abajo a la

6. Instale los 2 x tornillos de ensamblaje para jar el GXN7600LR sobre

el Perno de Montaje.

3. La herramienta descubrirá todos los Puntos de Acceso GWN7600LR

conectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido directa-

mente a la interfaz de conguración de la GWN7600LR, o escriba manu- almente la dirección IP que se muestra en su navegador. Método 2: Descubrir el GWN7600LR utilizando la herramienta GWN- DiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace:

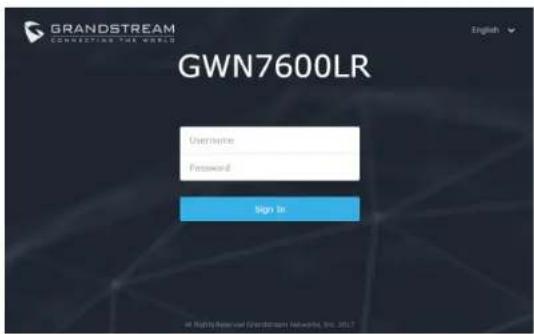

http://www.grandstream.com/tools/GWNDiscoveryTool.zip Nota: ● Asegúrese que el GWN7600LR no esté vinculado con otro punto de acceso GWN76xx como esclavo, o algún router de la serie GWN7000, de lo contrario no podrá ingresar a la interfaz de conguración ● Si el GWN7600LR ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica ● Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros. Usando uno de los métodos anteriores, aparecerá la pantalla de inicio de sesión. Usar por default “admin” en los campos Nombre de usuario y contraseña y hacer clic en Iniciar sesión. Consulte la documentación en linea y preguntas frecuentes para infor- mación mas detallada. http://www.grandstream.com/our-products Un ordenador conectado al SSID del GWN7600LR, o en la misma red que el GWN7600LR puede descubrir y acceder a su interfaz de congu- ración usando uno de los siguientes métodos: Método 1: Descubrir GWN7600LR utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la

unidad, ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7600LR,

escriba la siguient dirección utilizando la dirección MAC del GWN- 7600LR en su navegador: https://gwn_<MAC>.local Ejemplo: De un GWN7600LR que tenga la dirección MAC 00:0B:82:8C:4D:F8, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828c4df8.local en el navegador. ACCESSO A LA INTERFAZ DE CONFIGURACIÓN~21~ ~22~
