GWN7600LR - Point d'accès GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès WiFi extérieur longue portée
Marque	Grandstream
Modèle	GWN7600LR
Technologie radio	Bibande 2x2:2 MU-MIMO avec formation de faisceaux
Bandes de fréquence	2,4 GHz et 5 GHz
Ports réseau	2 ports Ethernet RJ45 10/100/1000 (1 avec PoE/PoE+)
Alimentation	PoE/PoE+ (802.3af/at)
Portée extérieure maximale	Jusqu'à 300 mètres
Gestion réseau	Distribuée sans contrôleur, jusqu'à 30 points d'accès
SSID par défaut	GWN + 6 derniers chiffres de l'adresse MAC
Mot de passe par défaut	Imprimé sur l'étiquette MAC
Réinitialisation	Bouton RESET (appuyer 7 secondes)
Température de fonctionnement	-30°C à 60°C
Température de stockage	-30°C à 70°C
Humidité de fonctionnement	5% à 95% sans condensation
Indice de protection	Boîtier imperméable (résistant aux intempéries)
Montage	Vertical ou horizontal sur barre métallique
Contenu du pack	Point d'accès, support couverture, support base, vis, guide rapide, licence GPL
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter produits chimiques.
Sécurité	Ne pas ouvrir, exposer à des températures extrêmes ou humidité excessive, ne pas couper lors de mise à jour.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support.

FOIRE AUX QUESTIONS - GWN7600LR GRANDSTREAM

Comment alimenter le GWN7600LR ?

Le GWN7600LR s'alimente via PoE/PoE+ (Power over Ethernet). Branchez un câble Ethernet sur le port NET/POE et connectez l'autre extrémité à un switch PoE.

Quel est le SSID et mot de passe par défaut ?

Le SSID par défaut est GWN + les 6 derniers chiffres de l'adresse MAC. Le mot de passe est imprimé sur l'étiquette MAC de l'unité.

Comment accéder à l'interface de configuration ?

Connectez-vous au même réseau que l'AP et utilisez l'URL https://gwn_[adresse MAC].local ou utilisez l'outil GWNDiscoveryTool de Grandstream pour trouver l'adresse IP.

Quels sont les identifiants de connexion par défaut ?

Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin (en minuscules).

Comment réinitialiser le GWN7600LR aux paramètres d'usine ?

Appuyez sur le bouton RESET à l'arrière de l'appareil pendant environ 7 secondes jusqu'à ce que les voyants clignotent.

Quelle est la portée maximale du GWN7600LR en extérieur ?

Le GWN7600LR offre une couverture extérieure allant jusqu'à 300 mètres grâce à ses antennes avancées et sa technologie MU-MIMO.

Le GWN7600LR peut-il être utilisé en intérieur ?

Oui, il peut être utilisé en intérieur, mais il est spécialement conçu pour l'extérieur avec son boîtier imperméable et sa résistance aux températures extrêmes.

Combien de points d'accès le GWN7600LR peut-il gérer ?

Chaque GWN7600LR peut gérer jusqu'à 30 points d'accès GWN sans contrôleur matériel séparé, grâce à la gestion réseau distribuée.

Le GWN7600LR supporte-t-il le mesh WiFi ?

Oui, le GWN7600LR supporte le mesh WiFi via la gestion distribuée, permettant une couverture étendue sans fils supplémentaires.

Quelles précautions d'utilisation sont importantes ?

Ne pas ouvrir l'appareil, éviter les températures hors plage (-30°C à 60°C en fonctionnement), ne pas exposer à une humidité excessive (5-95% sans condensation), et ne pas éteindre pendant une mise à jour.

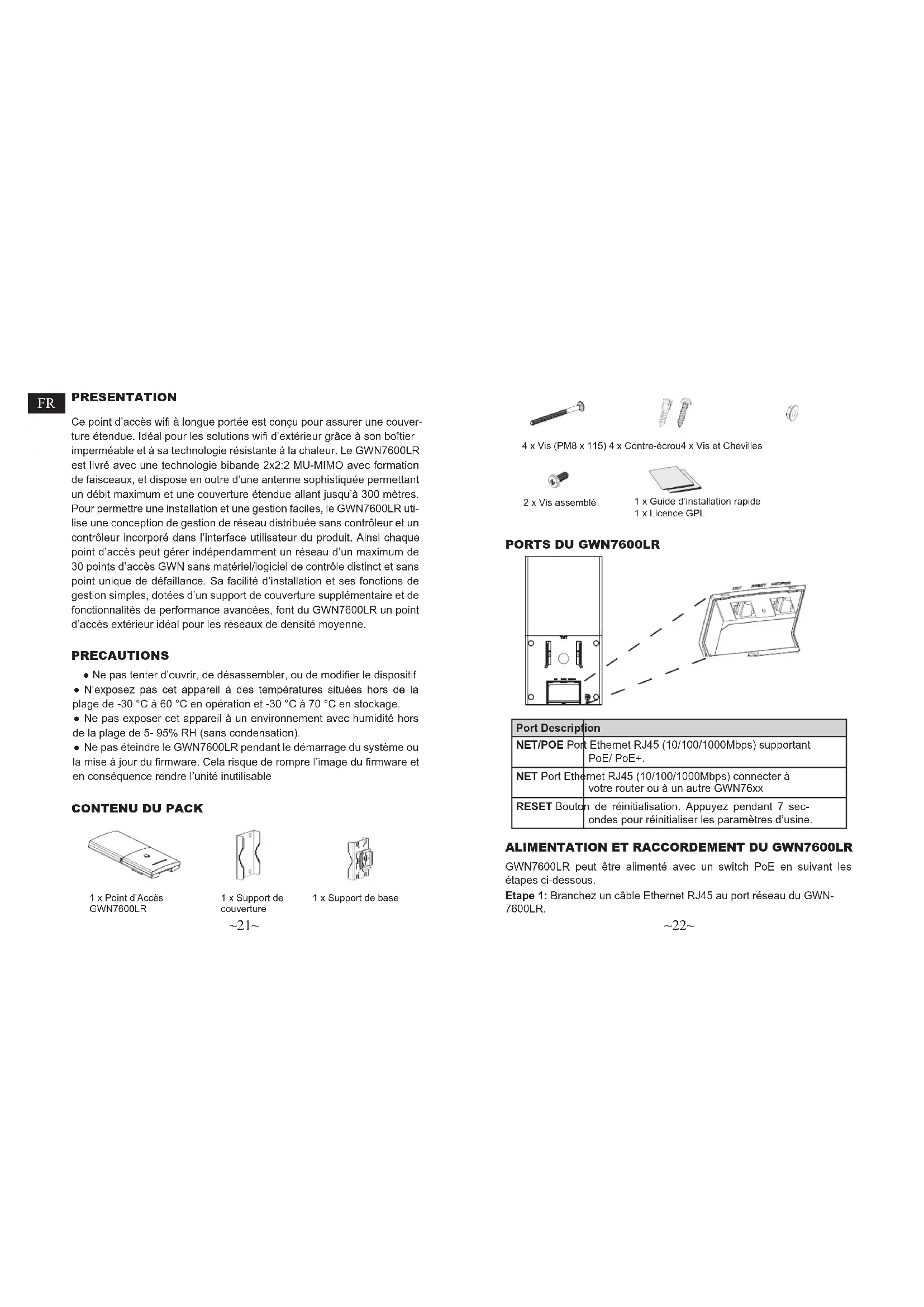

MODE D'EMPLOI GWN7600LR GRANDSTREAM

Ce point d'accès wifi à longue portée est conçu pour assurer une couverture étendue. Idéal pour les solutions wifi d'extérieur grâce à son boîtier imperméable et à sa technologie résistante à la chaleur. Le GWN7600LR est livré avec une technologie bibande 2x2:2 MU-MIMO avec formation de faisceaux, et dispose en outre d'une antenne sophistiquée permettant un débit maximum et une couverture étendue allant jusqu'à 300 mètres. Pour permettre une installation et une gestion faciles, le GWN7600LR utilise une conception de gestion de réseau distribuée sans contrôleur et un contrôleur incorporé dans l'interface utilisateur du produit. Ainsi chaque point d'accès peut gérer indépendamment un réseau d'un maximum de 30 points d'accès GWN sans matériel/logiciel de contrôle distinct et sans point unique de défaillance. Sa facilité d'installation et ses fonctions de gestion simples, dotées d'un support de couverture supplémentaire et de fonctionnalités de performance avancées, font du GWN7600LR un point d'accès extérieur idéal pour les réseaux de densité moyenne.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif
• N'exposez pas cet appareil à des températures situées hors de la plage de -30 °C à 60 °C en opération et -30 °C à 70 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 5- 95% RH (sans condensation).
• Ne pas éteindre le GWN7600LR pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable

CONTENU DU PACK

1 x Point d'Accès GWN7600LR

1 x Support de couverture

1 x Support de base

\~21\~

4 x Vis (PM8 x 115) 4 x Contre-écrou4 x Vis et Chevilles

2 x Vis assemblé

1 x Guide d'installation rapide 1 x Licence GPL

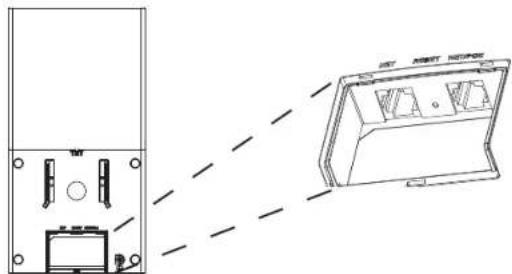

PORTS DU GWN7600LR

Port Description

NET/POE Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE/ PoE+.

NET Port Ethernet RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx

RESET Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7600LR

GWN7600LR peut être alimenté avec un switch PoE en suivant les étapes ci-dessous.

Etape 1: Branchez un câble Ethernet RJ45 au port réseau du GWN-7600LR.

\~22\~

Etape 2: Branchez l'autre extrémité au port uplink du Switch PoE.

Port Réseau Câble Ethernet RJ45 au Switch PoE

INSTALLATION MATERIEL

GWN7600LR peut être monté horizontalement ou verticalement sur une barre métallique.

Reportez-vous aux étapes suivantes pour l'installation appropriée.

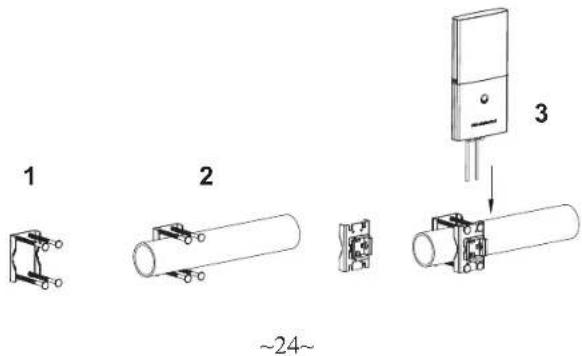

Montage Vertical

1. Préparez le support du couvercle en insérant les 4 vis (PM8) dans les trous correspondants.
2. Fixez le support du couvercle avec des vis sur le montage vertical où le GWN7600LR sera installé.
3. Assemblez le support de base avec le support du couvercle en utilisant les contre-écrous et les vis fournies (PM8).

123

图

\~23\~

1. Connectez le câble Ethernet (RJ45) aux ports corrects de votre GWN-7600LR.
2. Alignez le GWN7600LR avec le support de base et branchez-le vers la bonne position.
3. Installez les 2 vis montées pour fixer GWN7600LR sur le boulon de montage.

1. Préparez le support du couverture en insérant les 4 vis (PM8) dans les trous correspondants.
2. Fixez le support du couverture avec des vis sur le boulon de montage horizontal où le GWN7600LR sera installé.
3. Assemblez le support de base avec le support du couvercle en utilisant les contre-écrous et les vis fournies (PM8).

1 2 3 ~24~

1. Connectez le câble Ethernet (RJ45) aux ports correspondants de votre GWN7600LR.
2. Alignez le GWN7600LR avec le support de base et branchez-le vers la bonne position.
3. Installez les 2 vis montées pour fixer GWN7600LR sur le boulon de montage.

Le GWN7600LR peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7600LR et connexion au réseau, le GWN7600LR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et le mot de passe aléatoire.

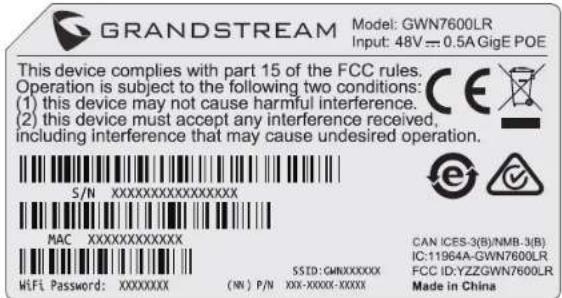

Note: Le SSID et mot de passe par défaut du GWN760LR sont imprimés sur l'étiquette MAC de l'unité

Un ordinateur connecté au SSID du GWN7600LR, ou au même réseau que le GWN7600LR peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7600LR en utilisant son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7600LR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7600LR sur votre navigateur:

https://gwn_.local

Exemple: Un GWN7600LR avec l'adresse MAC 00:0B:82:8C:4D:F8, peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828c4df8.local.

Méthode 2: Détecter le GWN7600LR en utilisant GWNDiscovery-Tool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN76xx connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7600LR, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

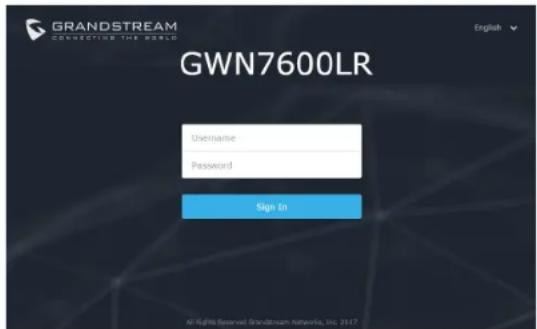

En utilisant l'une des méthodes ci-dessus, l'écran de connexion apparaîtra. Tapez "admin" dans les deux champs Nom d'utilisateur et Mot de passe et cliquez sur Sign In.

• Assurez-vous que le GWN7600LR n'est pas déjà associé à un autre point d'accès GWN76xx ou un routeur GWN7000 en tant qu'esclave, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7600LR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.

Veuillez se référer aux documents en ligne et FAQ pour plus d'informations : http://www.grandstream.com/our-products
