РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7600LR GRANDSTREAM

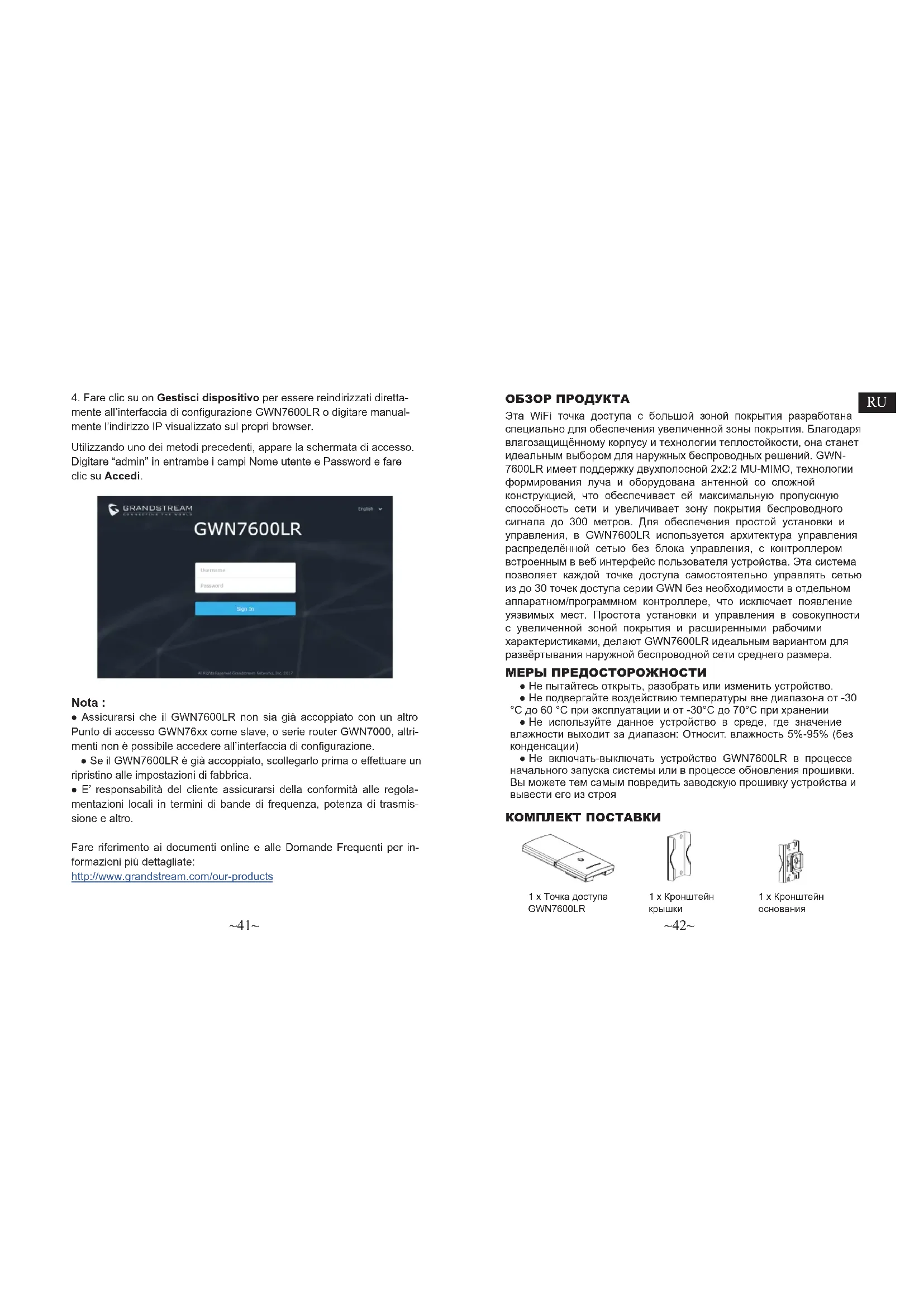

mente all’interfaccia di congurazione GWN7600LR o digitare manual- mente l’indirizzo IP visualizzato sul propri browser. Fare riferimento ai documenti online e alle Domande Frequenti per in- formazioni più dettagliate: http://www.grandstream.com/our-products Эта WiFi точка доступа с большой зоной покрытия разработана специально для обеспечения увеличенной зоны покрытия. Благодаря влагозащищённому корпусу и технологии теплостойкости, она станет идеальным выбором для наружных беспроводных решений. GWN- 7600LR имеет поддержку двухполосной 2x2:2 MU-MIMO, технологии формирования луча и оборудована антенной со сложной конструкцией, что обеспечивает ей максимальную пропускную способность сети и увеличивает зону покрытия беспроводного сигнала до 300 метров. Для обеспечения простой установки и управления, в GWN7600LR используется архитектура управления распределённой сетью без блока управления, с контроллером встроенным в веб интерфейс пользователя устройства. Эта система позволяет каждой точке доступа самостоятельно управлять сетью из до 30 точек доступа серии GWN без необходимости в отдельном аппаратном/программном контроллере, что исключает появление уязвимых мест. Простота установки и управления в совокупности с увеличенной зоной покрытия и расширенными рабочими характеристиками, делают GWN7600LR идеальным вариантом для развёртывания наружной беспроводной сети среднего размера. 1 x Точка доступа GWN7600LR 1 x Кронштейн

КОМПЛЕКТ ПОСТАВКИ 1 x Кронштейн

● Не пытайтесь открыть, разобрать или изменить устройство. ● Не подвергайте воздействию температуры вне диапазона от -30 °C до 60 °C при эксплуатации и от -30°C до 70°C при хранении ● Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 5%-95% (без конденсации) ● Не включать-выключать устройство GWN7600LR в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя МЕРЫ ПРЕДОСТОРОЖНОСТИ ОБЗОР ПРОДУКТА RU~43~ ~44~ 1 x Руководство по быстрой установке 1 x GPL Заявление 4 x Винта (PM8 x 115) 4 x Винты и анкеры 4 x Контргайки 2 x Крепежные

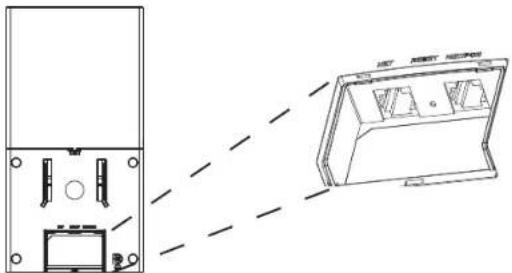

ПОРТЫ GWN7600LR Порты Описание NET/POE Порт Ethernet RJ45 (10/100/1000Мбит/сек) с поддержкой PoE/ PoE+. NET Порт Ethernet RJ45 (10/100/1000Мбит/сек) для подключения вашего роутера или другого устройства GWN76xxLR RESET Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек. ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВАGWN7600LR Сетевой порт RJ45 Ethernet кабель подключен к PoE+ Устройство GWN7600LR может быть подключено, используя PoE переключатель в несколько шагов: Шаг 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7600LR. Шаг 2: Подключите другой конец в порт PoE переключателя. УСТАНОВКА УСТРОЙСТВА GWN7600LR можно устанавливать в горизонтальном и вертикальном положении на металлической пластине. Для соответствующей установки см. следующие шаги.

1. Подготовьте кронштейн крышки, вставив 4 винта (PM8) в

соответствующие отверстия.

2. Прикрепите кронштейн крышки с помощью винтов на вертикальном

монтажном болте, где будет установлена GWN7600LR.

3. Соберите кронштейн основания и кронштейн крышки, используя

прилагаемые контргайки и винты (PM8). Вертикальная установка

3~45~ ~46~ Горизонтальная установка

4. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN-

5. Совместите GWN7600LR с кронштейном основания и установите

его в нужное положение.

6. Установите 2 крепежных винта для крепления GWN7600LR на

1. Подготовьте кронштейн крышки, вставив 4 винта (PM8) в

соответствующие отверстия.

2. Прикрепите кронштейн крышки с помощью винтов на

горизонтальном монтажном болте, где будет установлен GWN- 7600LR.

3. Соберите кронштейн основания и кронштейн крышки, используя

прилагаемые контргайки и винты (PM8).

4. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN-

5. Совместите GWN7600LR с кронштейном основания и установите

его в нужное положение.

6. Установите 2 крепежных винта для крепления GWN7600LR на

GWN7600LR можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi. После запитывания GWN7600LR и подключения её к сети, GWN- 7600LR передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль. Примечание: GWN7600LR SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве.~47~ ~48~

3. Программа найдёт все точки доступа GWN7600LR, подключённые

к сети, с указанием их MAC и IP-адресов.

4. Щёлкните по Manage Device для перехода прямо в интерфейс

настройки GWN7600LR, или самостоятельно введите отображаемый IP-адрес в своём браузере Метод 2: Обнаружение GWN7600LR при помощи программы GWNDiscoveryTool.

1. Скачайте и установите программу GWNDiscoveryTool перейдя по

следующей ссылке: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

Примечание : ● Убедитесь, что GWN7600LR не сопряжена уже с другой точкой доступа GWN76xx в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет

● Если GWN7600LR уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам ● Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи

С помощью компьютера, подключённого к SSID GWN7600LR, или к тоже сети, что и GWN7600LR, можно обнаружить и войти в интерфейс настройки, при помощи одного из нижеуказанных методов: Метод 1: Обнаружение GWN7600LR по её MAC-адресу

1. Найдите MAC адрес указанный на наклейке на обратной стороне

устройства, либо на коробке

2. Используя компьютер, подключённый к той же сети, что и GWN-

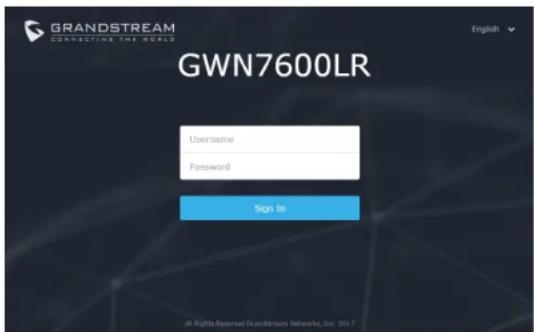

7600LR, в браузере введите MAC-адрес GWN7600LR в следующем виде: https://gwn_<mac>.local Пример: Если у GWN7600LR MAC-адрес 00:0B:82:8C:4D:F8, то доступ к устройству можно получить введя https://gwn_000b828c4df8. local в браузере. ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ После использования одного из вышеуказанных методов, появиться окно входа. Введите в оба поля, Имя пользователя и Пароль, “admin” и щёлкните по Sign In. Смотрите электронные документы и раздел FAQ для более подробной информации: http://www.grandstream.com/our-products~49~ ~50~
