MANUAL DE UTILIZADOR GWN7600LR GRANDSTREAM

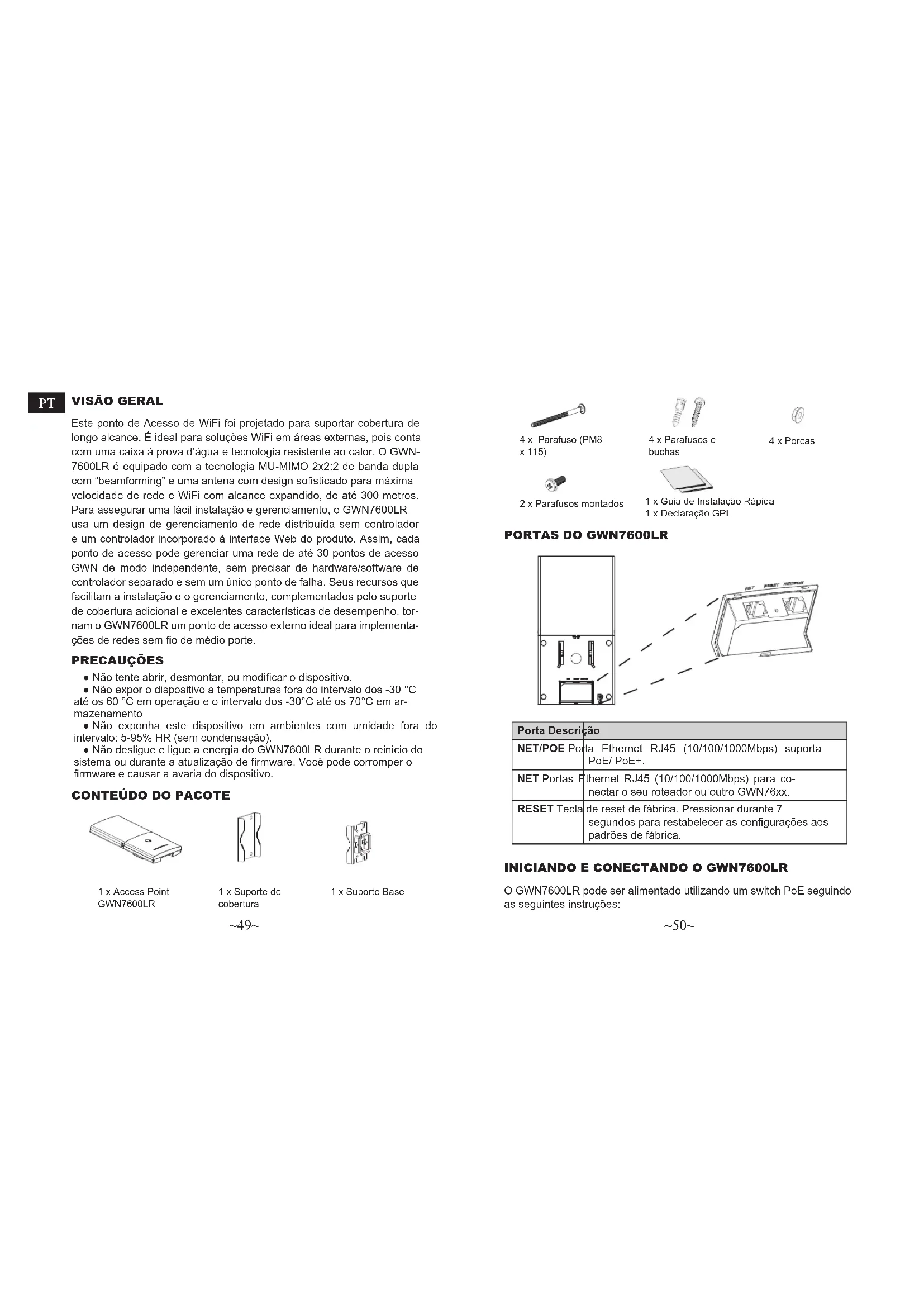

Este ponto de Acesso de WiFi foi projetado para suportar cobertura de longo alcance. É ideal para soluções WiFi em áreas externas, pois conta com uma caixa à prova d’água e tecnologia resistente ao calor. O GWN- 7600LR é equipado com a tecnologia MU-MIMO 2x2:2 de banda dupla com “beamforming” e uma antena com design sosticado para máxima velocidade de rede e WiFi com alcance expandido, de até 300 metros. Para assegurar uma fácil instalação e gerenciamento, o GWN7600LR usa um design de gerenciamento de rede distribuída sem controlador e um controlador incorporado à interface Web do produto. Assim, cada ponto de acesso pode gerenciar uma rede de até 30 pontos de acesso GWN de modo independente, sem precisar de hardware/software de controlador separado e sem um único ponto de falha. Seus recursos que facilitam a instalação e o gerenciamento, complementados pelo suporte de cobertura adicional e excelentes características de desempenho, tor- nam o GWN7600LR um ponto de acesso externo ideal para implementa- ções de redes sem o de médio porte. 1 x Access Point GWN7600LR 1 x Guia de Instalação Rápida 1 x Declaração GPL 4 x Parafuso (PM8 x 115) 4 x Parafusos e buchas 4 x Porcas 1 x Suporte Base

Porta Descrição NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE/ PoE+. NET Portas Ethernet RJ45 (10/100/1000Mbps) para co- nectar o seu roteador ou outro GWN76xx. RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para restabelecer as congurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7600LR

● Não tente abrir, desmontar, ou modicar o dispositivo. ● Não expor o dispositivo a temperaturas fora do intervalo dos -30 °C até os 60 °C em operação e o intervalo dos -30°C até os 70°C em ar- mazenamento ● Não exponha este dispositivo em ambientes com umidade fora do intervalo: 5-95% HR (sem condensação). ● Não desligue e ligue a energia do GWN7600LR durante o reinicio do sistema ou durante a atualização de rmware. Você pode corromper o rmware e causar a avaria do dispositivo. PRECAUÇÕES O GWN7600LR pode ser alimentado utilizando um switch PoE seguindo as seguintes instruções: PT~51~ ~52~ Montagem Horizontal

INSTALAÇÃO DO HARDWARE

O GWN7600LR pode ser instalado de maneira horizontal ou vertical em uma barra metálica. Por favor consulte os passos listados abaixo para a correta instalação. Montagem Vertical

5. Alinhe o GWN7600LR com o Suporte Base e baixe até a posição cor-

onde o GWN7600LR será instalado.

3. Monte o Suporte da Base com a cobertura utilizando os parafusos e as

porcas incluídos na caixa (PM8)(PM8).

2. Junte o suporte de cobertura com os parafusos que estão no Parafuso

de Montagem onde o GWN7600LR será instalado.

3. Monte o Suporte da Base com a cobertura utilizando os parafusos e as

porcas incluídos na caixa (PM8).(PM8).

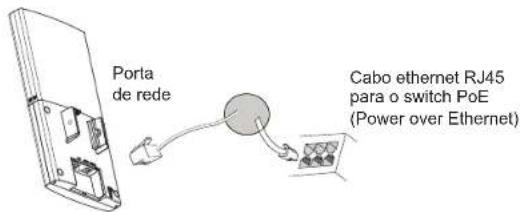

Porta de rede Cabo ethernet RJ45 para o switch PoE (Power over Ethernet) Passo 1: Conecte o cabo ethernet RJ45 à porta de rede do GWN- 7600LR. Passo 2: Conecte a outra ponta na porta do switch PoE (Power over Ethernet).~53~ ~54~ CONECTAR À REDE WIFI PADRÃO DO GWN7600 O GWN7600LR pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão. Depois de abrir a caixa do GWN7600LR e conecta-lo à rede, o GWN- 7600LR irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória Aviso: A informação do SSID e senha padrão do GWN7600LR estão impressos na etiqueta da MAC do dispositivo. Um computador conectado ao SSID do GWN7600LR, ou em a mesma rede que o GWN7600LR pode descobrir e acessar à interface de con- guração utilizando um dos métodos mencionados abaixo: Método 1: Descobrir o GWN7600LR utilizando o endereço MAC.

1. Localize o endereço MAC na etiqueta que está na parte de baixo do

dispositivo, ou na embalagem.

2. A partir do computador conectado na mesma rede que o GWN7600LR,

coloque no seu navegador o endereço https://gwn_<mac>.local utili- zando o endereço MAC do GWN7600LR. Exemplo: se um GWN7600LR possui o endereço MAC 00:0B:82:8C:4D:F8, esta unidade pode ser acessada colocando o endereço https://gwn_000b828c4df8.local no seu navegador.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

5. Alinhe o GWN7600LR com o Suporte Base e baixe até a posição cor-

2. Abrir o GWN DiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7600LR co-

nectados à rede, exibindo os endereços MAC e IP

4. Clique em Manage Device para ser direcionado diretamente à inter-

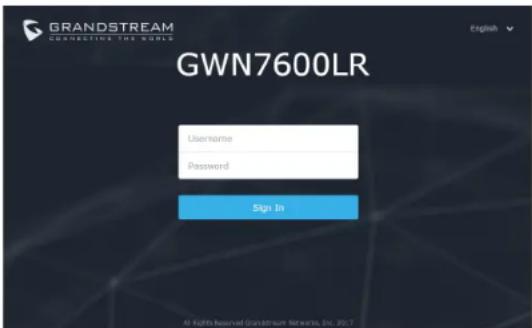

face de congura- ção do GWN7600LR, ou coloque manualmente no navegador o endereço IP exibido. Nota : ● Assicurarsi che il GWN7600LR non sia già accoppiato con un altro Punto di accesso GWN76xx come slave, o serie router GWN7000, altri- menti non è possibile accedere all’interfaccia di congurazione. ● Se il GWN7600LR è già accoppiato, scollegarlo prima o e󰀨ettuare un ripristino alle impostazioni di fabbrica. ● É responsabilidade do cliente assegurar o cumprimento das regu- lamentações locais para as bandas de freqüência, para a potência de transmissão e outras. Utilizando um dos métodos anteriormente descritos, a tela de login irá aparecer. Coloque “admin” em ambos os campos Username e Password e clique em Sign In. Consulte os documentos em linha e os FAQ para informação mais detalhada: http://www.grandstream.com/our-products
