MANUAL DE UTILIZADOR GWN7660LR GRANDSTREAM

• Não tente abrir, desmontar, ou modicar o dispositivo.

• Não expor o dispositivo a temperaturas fora do intervalo dos -30 °C até os 70 °C em operação e o intervalo dos -30 °C até os 80 °C em armazenamento.

• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 5-95% HR (sem condensação).

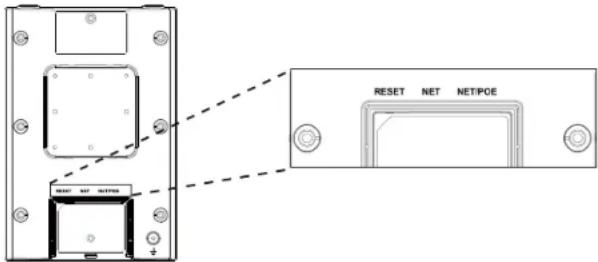

• Não desligue e ligue a energia do GWN7660LR durante o reinicio do sistema ou durante a atualização de rmware. Você pode cor- romper o rmware e causar a avaria do dispositivo. Porta Descrição NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE/ PoE+. NET Portas Ethernet RJ45 (10/100/1000Mbps) para conectar o seu roteador ou outro GWN76xx. RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para restabelecer as con- gurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7660LR

O GWN7660LR pode ser alimentado utilizando um switch PoE/PoE+ seguindo as seguintes instruções: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN- 7660LR. Passo 2: Conecte a outra ponta na porta do switch PoE/PoE+ (Power over Ethernet).

INSTALAÇÃO DO HARDWARE

O GWN7660LR pode ser instalado na parede ou em uma barra metálica. Por favor consulte os passos listados abaixo para a correta instalação. O GWN7660LR é um ponto de acesso externo 802.11ax 2×2:2 Wi-Fi 6 para empresas de médio a grande porte e empresas que precisam for- necer cobertura de longo alcance em espaços internos e externos. Ele oferece uma estrutura à prova de intempéries e tecnologia resistente ao calor, banda dupla 2×2:2 MU-MIMO com tecnologia DL/UL OFDMA e um desenho de antena sosticado que suporta 256 clientes e uma faixa de cobertura expandida de 250 metros. Para garantir a instalação e o gerenciamento simples, o GWN7660LR inclui um controlador embuti- do na interface de usuário da web do produto. Também é compatível com GWN.Cloud, a plataforma de gerenciamento de Wi-Fi em nuvem gratuita da Grandstream. O GWN7660LR é o AP Wi-Fi ideal para im- plantação de voz sobre Wi-Fi e oferece uma conexão perfeita com os telefones IP de voz e vídeo com conectividade Wi-Fi da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, redes mesh, portais cativos e portas de redes Gigabit duplas com PoE/PoE+, o GWN7660LR é um ponto de acesso Wi-Fi externo ideal para empresas, escritórios com vários andares, depósitos, hospi- RESUMO:~45~ ~46~

4. Faça quatro furos na parede, utilizando como guia, as posições dos

furos que estão no suporte base. Depois, xe um parafuso de ex- pansão em cada furo.

5. Coloque e xe o GWN7660LR segurando-o ao suporte base que foi

colocado previamente na parede. parede

4. Abra as cintas metálicas rotando o mecanismo de bloqueio no sen-

tido anti horário. Você pode fazer isto com a mão ou utilizando uma chave de fendas.

6. Enrole a tira de metal ao redor do poste e use uma chave de fen-

da para apertar o mecanismo de travamento girando-o no sentido horário. Poste Montagem na Parede

ma no sentido horário.

3. Coloque a base de montagem e segure com os parafusos (PM 3.0

x 7) na parte traseira do AP GWN7660LR. Montagem no poste Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

ma no sentido horário.

3. Coloque a base de montagem e segure com os parafusos (PM 3.0

4. Clique em Manage Device para ser direcionado diretamente à inter-

face de conguração do GWN7660LR, ou coloque manualmente no navegador o endereço IP exibido.

5. Coloque o nome de usuário e a senha para fazer o login. (O nome

de usuário padrão para o administrador é “admin” e a senha aleatória predeterminada pode ser encontrada na etiqueta do GWN7660LR). Para o manual do usuário detalhado, faça o download desde: http://www.grandstream.com/our-products Os termos de licença GNU GPL estão dentro do rmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_ device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail] O GWN7660LR pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão. Depois de abrir a caixa do GWN7660LR e conecta-lo à rede, o GWN- 7660LR irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória. Aviso: As informações de senha padrão do GWN7660LR estão im- pressas na etiqueta MAC na parte traseira da unidade.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7660LR, ou em a mesma rede que o GWN7660LR pode descobrir e acessar à interface de cong- uração utilizando um dos métodos mencionados abaixo: Método 1: Descobrir o GWN7660LR utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do

dispositivo, ou na embalagem.

2. A partir do computador conectado na mesma rede que o GWN-

7660LR, coloque no seu navegador o endereço https://gwn_<- mac>.local utilizando o endereço MAC do GWN7660LR. Exemplo: se um GWN7660LR possui o endereço MAC 00:0B:82:8B:4E:28, esta unidade pode ser acessada colocando o en- dereço https://gwn_000b828b4e28.local no seu navegador. Método 2: Descobrir o GWN7660LR utilizando o GWNDis- coveryTool

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7660LR

conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à inter-

face de conguração do GWN7660LR, ou coloque manualmente no navegador o endereço IP exibido.

5. Digite o nome de usuário e a senha para fazer o login. (O nome de

usuário do administrador padrão é “admin” e a senha aleatória pa- drão pode ser encontrada na tag MAC do GWN7660LR). Nota :

• Conra que o GWN7660LR não está emparelhado como escravo com outro Access point GWN76XX, ou com algum Router da série GWN7000, caso contrario a interface de conguração não poderá ser acessada.

• Se o GWN7660LR está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.

• É responsabilidade do cliente assegurar o cumprimento das regulamenta- ções locais para as bandas de freqüência, para a potência de transmissão e outras.
