MANUALE UTENTE GWN7660LR GRANDSTREAM

parte trasera del Soporte Base.

CONTENUTO DELLA CONFEZIONE

1x Supporto base 4x Viti (PM 3.0 x 7) Porta di rete Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE/PoE+) 4x Viti di espansione 2x Antenne Punto di accesso GWN7660LR 2x supporti di metallo 1x Guida installazi- one rapida PRECAUZIONI

• Non tentare di aprire, smontare o modicare il dispositivo.

• Non esporre il dispositivo a temperature esterne alla gamma da -30 °C a 70 °C per il funzionamento e alla gamma da -30 °C a 80°C per la conservazione .

• Non esporre GWN7660LR ad ambienti fuori dal seguente intervallo di umidità: 5-95% UR (senza condensa).

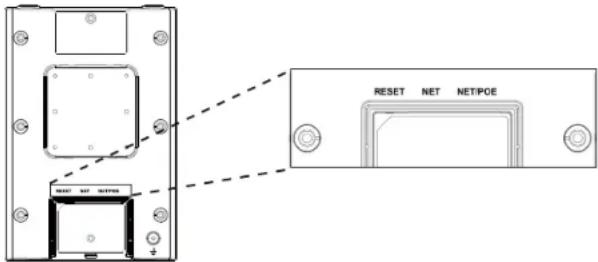

• Non spegnere/accendere il GWN7660LR durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il danneg- giamento del rmware e il malfunzionamento dell’unità. Porta Descrizione NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) che supporta PoE/PoE+. NET Porta Ethernet RJ45 (10/100/1000Mbps) al proprio router o altro GWN76xx. RESET Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predenite di fabbrica.

ACCENSIONE E COLLEGAMENTO DEL GWN7660LR

GWN7660LR possono essere alimentati usando l’interruttore PoE/PoE+ mediante i passi seguenti: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7605LR. Passo 2: Collegare l’altra estremità nella porta uplink dell’interruttore power over Ethernet (PoE/PoE+). INSTALLAZIONE HARDWARE Il GWN7660LR prevede un montaggio orizzontale a so󰀩tto o verticale a parete sopra un supporto metallico. Seguire le istruzioni per una corretta installazione. Il GWN7660LR è un punto di accesso a 6 Wi-Fi 2x2:2 802.11ax per aziende e imprese medio-grandi che hanno bisogno di fornire una co- pertura a lunga portata in spazi sia interni sia esterni. Questo modello presenta un involucro resistente alle intemperie e tecnologia a prova di calore, doppia banda 2x2:2 MU-MIMO con tecnologia DL/UL OFDMA, e un’antenna dal design sosticato per il la massima copertura di rete che supporta più di 256 utenti e gode di una copertura estesa di 250 metri. Per garantire la facilità di installazione e gestione, il punto di accesso GWN7660LR include un regolatore integrato nell’interfaccia utente Web del prodotto. È inoltre supportato da GWN.Cloud, la piattaforma di ges- tione Wi-Fi cloud gratuita di Grandstream. Il GWN7660LR è l’AP Wi-Fi ideale per l’installazione voice-over-Wi-Fi e o󰀨re una connessione impec- cabile con i telefoni per voce e video IP con compatibilità Wi-Fi di Grand- stream. Grazie al supporto per applicazioni avanzate QoS, applicazioni in tempo reale a bassa latenza, reti mesh, portali captive e porte di rete Gigabit doppie con PoE/PoE+, il GWN7660LR è un punto di accesso Wi- Fi da esterno ideale per aziende, u󰀩ci a più piani, magazzini, ospedali, scuole e altro ancora.~33~ ~34~

4. Praticare quattro fori sulla parete, riferendosi a quelli presenti sulla

sta󰀨a di base. Quindi ssare una vite di espansione in ciascun foro.

5. Montare il GWN7660LR assicurando la sta󰀨a di base con le viti di

espansione sulla parete. parete

4. Aprire le cinghie metalliche ruotando il meccanismo di bloccaggio in

senso antiorario. È possibile allentarlo a mano o usare un cacciavite a testa piatta..

5. Raddrizzare l’estremità delle cinghie metalliche e farlo scorrere attra-

verso il retro della sta󰀨a della base.

6. Avvolgere il cinturino metallico attorno al palo e utilizzare un caccia-

vite a testa piatta per stringere il meccanismo di bloccaggio ruotando- lo in senso orario. Polo Supporto montaggio a parete

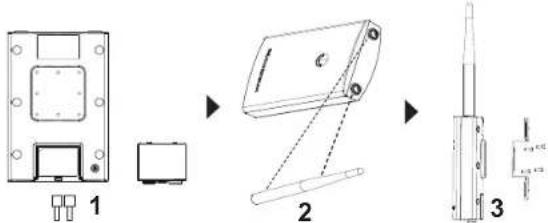

1. Collegare il cavo Ethernet (RJ45) alle porte corrette del vostro

GWN7660LR e inserire la sta󰀨a di copertura.

2. Collegare ogni antenna ad un connettore di antenna ruotandolo in

3. Fissare la sta󰀨a della base con viti (PM 3,0 x 7) sul retro del punto

di accesso GWN7660LR. Montaggio su palo Nota: Montaggio a so󰀩tto è raccomandato per prestazioni di copertura ottimali.

1. Collegare il cavo Ethernet (RJ45) alle porte corrette del vostro

GWN7660LR e inserire la sta󰀨a di copertura.

2. Collegare ogni antenna ad un connettore di antenna ruotandolo in

3. Fissare la sta󰀨a della base con viti (PM 3,0 x 7) sul retro del punto

di accesso GWN7660LR. parete~35~ ~36~ Scaricare il manuale utente dettagliato da: http://www.grandstream.com/our-products I termini della licenza GNU GPL sono incorporati nel rmware del dispositivo e sono accessibili tramite l’interfaccia utente Web del dispositivo a: ip_dispositivo/ gpl_license. È anche possibile accedervi all’indirizzo: http://www.grandstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail] GWN7660LR può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predenito. Dopo l’accensione del GWN7660LR e il collegamento alla rete, GWN- 7660LR trasmetterà un SSID predenito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale. Nota: Le informazioni sulla password predenita del GWN7660LR sono stampate sul tag MAC sul retro dell’unità.

ACCESSO ALL’INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all’SSID del GWN7660LR o alla stessa rete del GWN7660LR può scoprire e accedere all’interfaccia di congurazione usando uno dei seguenti metodi: Metodo 1: Scoprire GWN7660LR usando il suo indirizzo MAC

1. Individuare il mac address sull’etichetta posizionata nella parte

bassa dell’apparato o sulla confezione.

2. Da un computer collegato alla stessa rete del GWN7660LR, digi-

tare il seguente indirizzo usando l’indirizzo MAC del GWN7660LR sul proprio browser https://gwn_<mac>.local Esempio: se un GWN7660LR ha come indirizzo MAC 00:0B:82:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_000b828b4e28.local sul browser. Metodo 2: Scoprire GWN7660LR usando GWNDiscovery- Tool

1. Scaricare e installare GWNDiscoveryTool dal link seguente:

http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7660LR collegati alla rete

mostrando i loro indirizzi MAC e IP.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati diretta-

mente all’interfaccia di congurazione GWN7660LR o digitare man- ualmente l’indirizzo IP visualizzato sul proprio browser.

5. Immettere nome utente e password per accedere. (Il nome utente

predenito dell’amministratore è “admin” e la password casuale predenita può essere trovata sul tag MAC su GWN7660LR). Nota :

• Assicurarsi che il GWN7660LR non sia già accoppiato con un altro Punto di accesso GWN76XX come slave, o serie router GWN7000, GWN.Cloud altri- menti non è possibile accedere all’interfaccia di congurazione.

• Se il GWN7660LR è già accoppiato, scollegarlo prima o e󰀨ettuare un ripris- tino alle impostazioni di fabbrica.

• E’ responsabilità del cliente assicurarsi della conformità alle regolamentazi- oni locali in termini di bande di frequenza, potenza di trasmissione e altro.

• Per la gestione del GWN7660LR sul cloud, fare riferimento a https://www. gwn.cloud.
