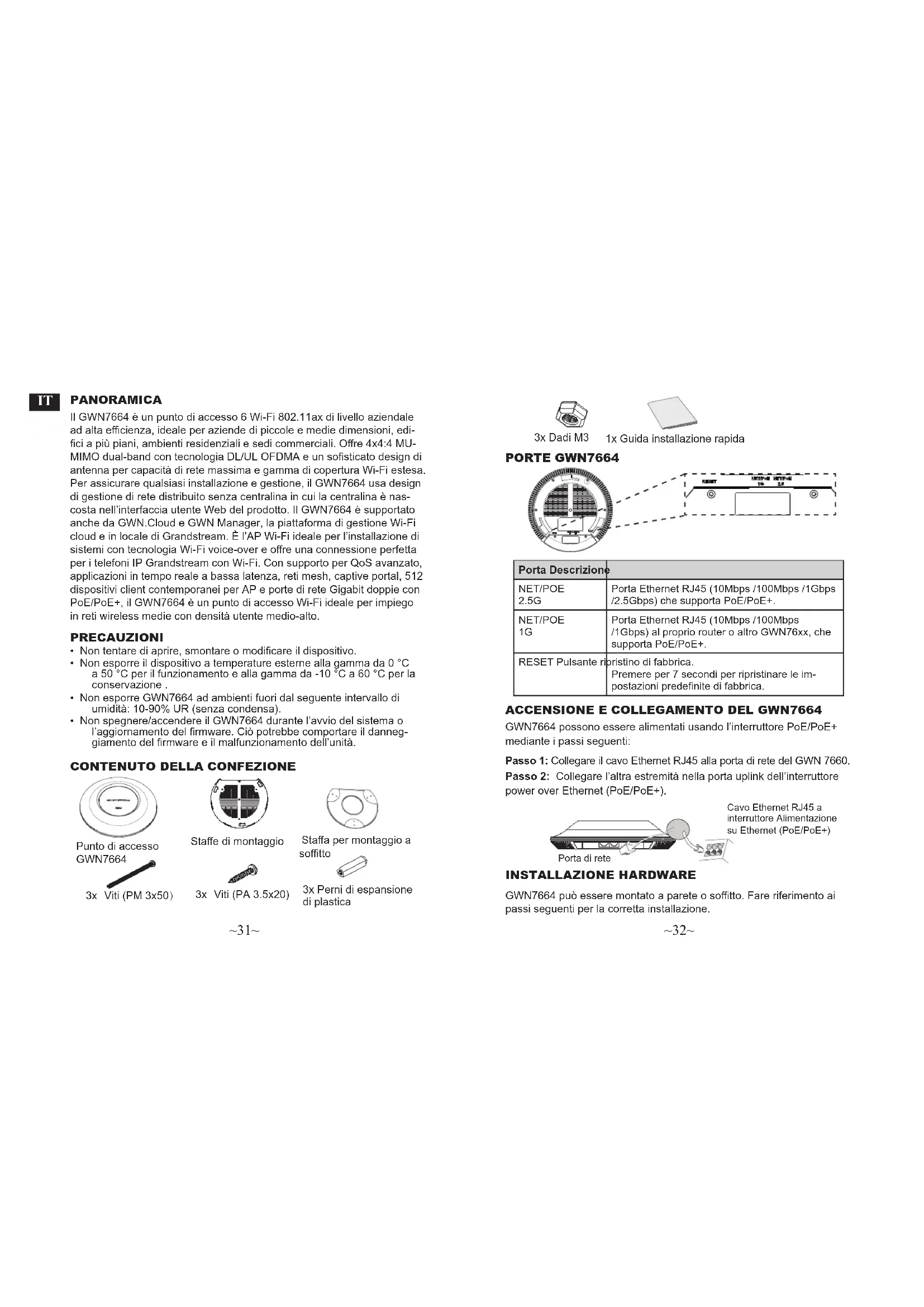

MANUALE UTENTE GWN7664 GRANDSTREAM

Il GWN7664 è un punto di accesso 6 Wi-Fi 802.11ax di livello aziendale ad alta e󰀩cienza, ideale per aziende di piccole e medie dimensioni, edi- ci a più piani, ambienti residenziali e sedi commerciali. O󰀨re 4x4:4 MU- MIMO dual-band con tecnologia DL/UL OFDMA e un sosticato design di antenna per capacità di rete massima e gamma di copertura Wi-Fi estesa. Per assicurare qualsiasi installazione e gestione, il GWN7664 usa design di gestione di rete distribuito senza centralina in cui la centralina è nas- costa nell’interfaccia utente Web del prodotto. Il GWN7664 è supportato anche da GWN.Cloud e GWN Manager, la piattaforma di gestione Wi-Fi cloud e in locale di Grandstream. È l’AP Wi-Fi ideale per l’installazione di sistemi con tecnologia Wi-Fi voice-over e o󰀨re una connessione perfetta per i telefoni IP Grandstream con Wi-Fi. Con supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, reti mesh, captive portal, 512 dispositivi client contemporanei per AP e porte di rete Gigabit doppie con PoE/PoE+, il GWN7664 è un punto di accesso Wi-Fi ideale per impiego in reti wireless medie con densità utente medio-alto. PRECAUZIONI

• Non tentare di aprire, smontare o modicare il dispositivo.

• Non esporre il dispositivo a temperature esterne alla gamma da 0 °C a 50 °C per il funzionamento e alla gamma da -10 °C a 60 °C per la conservazione .

• Non esporre GWN7664 ad ambienti fuori dal seguente intervallo di umidità: 10-90% UR (senza condensa).

• Non spegnere/accendere il GWN7664 durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il danneg- giamento del rmware e il malfunzionamento dell’unità. Punto di accesso GWN7664 Sta󰀨e di montaggio Sta󰀨a per montaggio a so󰀩tto

CONTENUTO DELLA CONFEZIONE

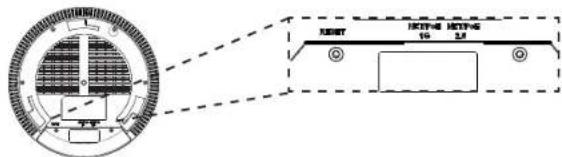

3x Viti (PM 3x50） 3x Viti (PA 3.5x20) 3x Perni di espansione di plastica PORTE GWN7664

ACCENSIONE E COLLEGAMENTO DEL GWN7664

GWN7664 possono essere alimentati usando l’interruttore PoE/PoE+ mediante i passi seguenti: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7660. Porta Descrizione NET/POE 2.5G Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) che supporta PoE/PoE+. NET/POE

Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps) al proprio router o altro GWN76xx, che supporta PoE/PoE+. RESET Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le im- postazioni predenite di fabbrica. Passo 2: Collegare l’altra estremità nella porta uplink dell’interruttore power over Ethernet (PoE/PoE+). Porta di rete Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE/PoE+) 1x Guida installazione rapida 3x Dadi M3 INSTALLAZIONE HARDWARE GWN7664 può essere montato a parete o so󰀩tto. Fare riferimento ai passi seguenti per la corretta installazione.~33~ ~34~ Supporto montaggio a parete

1. Posizionare la sta󰀨a di montaggio nella posizione desiderata sulla

parete con la freccia rivolta verso l’alto.

2. Usare una matita per contrassegnare i quattro fori di montaggio

(fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).

3. Se il cavo Ethernet passa attraverso il muro, tagliare o praticare un

cerchio di circa 18 mm di diametro.

4. Inserire gli ancoraggi delle viti nel foro da 5,5 mm. Fissare la sta󰀨a

di montaggio alla parete inserendo le viti negli ancoraggi.

5. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor-

rette del proprio GWN7664.

6. Allineare la freccia sul GWN7664AP con la freccia sulla linguetta

di bloccaggio della sta󰀨a di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle sta󰀨e di montaggio.

7. Ruotare il GWN in senso orario no a quando si blocca in posizione

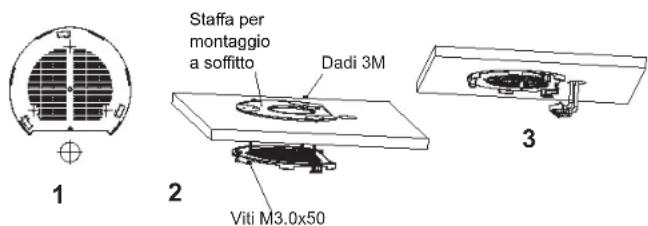

e si adatta alla linguetta di bloccaggio. Parete Viti (PA 3.5x20) Perni di espansione di plastica Montaggio a softto Nota: Montaggio a so󰀩tto è raccomandato per prestazioni di copertura ottimali.

1. Rimuovere la piastrella del so󰀩tto.

2. Porre la piastra posteriore per il so󰀩tto al centro della piastrella del

so󰀩tto e contrassegnare i fori delle viti di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).

3. Inserire le viti attraverso la piastra di montaggio.

Sta󰀨a per montaggio a so󰀩tto

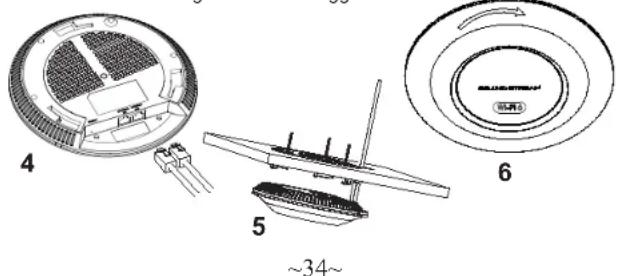

4. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor-

rette del proprio GWN7664.

5. Allineare la freccia sul GWN7664AP con la freccia sulla linguetta

di bloccaggio della sta󰀨a di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle sta󰀨e di montaggio e collegare i cavi di rete e di alimentazione.

6. Ruotare il GWN in senso orario no a quando si blocca in posizione

e si adatta alla linguetta di bloccaggio.

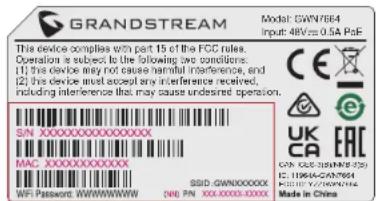

6~35~ ~36~ COLLEGAMENTO DEL GWN7664 ALLA RETE Wi-Fi PRE DEFINITA GWN7664 può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predenito. Dopo l’accensione del GWN7664 e il collegamento alla rete, GWN7664 trasmetterà un SSID predenito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale. Nota: Le informazioni password e SSID predenito di GWN7664 sono stampate sull’etichetta MAC dell’unità.

ACCESSO ALL’INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all’SSID del GWN7664 o alla stessa rete del GWN7664 può scoprire e accedere all’interfaccia di congurazione usando uno dei seguenti metodi: Metodo 1: Scoprire GWN7664 usando il suo indirizzo MAC

1. Individuare il mac address sull’etichetta posizionata nella parte

bassa dell’apparato o sulla confezione.

2. Da un computer collegato alla stessa rete del GWN7664, digitare

il seguente indirizzo usando l’indirizzo MAC del GWN7664 sul proprio browser https://gwn_<mac>.local Esempio: se un GWN7664 ha come indirizzo MAC C0:74:AD:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_c074ad8b4e28.local sul browser. Metodo 2: Scoprire GWN7664 usando GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente:

http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7664 collegati alla rete

mostrando i loro indirizzi MAC e IP.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati diret-

tamente all’interfaccia di congurazione GWN7664 o digitare manu- almente l’indirizzo IP visualizzato sul proprio browser. Immettere nome utente e password per accedere. (Lo user- name di default dell’amministratore è “admin” e la password ca- suale di default può essere trovata sull’etichetta del GWN7664). Nota :

• Assicurarsi che il GWN7664 non sia già accoppiato con un altro Punto di accesso GWN7664 come slave, o serie router GWN7000, GWN.Cloud, GWN Manager, altrimenti non è possibile accedere all’interfaccia di congurazione.

• Se il GWN7664 è già accoppiato, scollegarlo prima o e󰀨ettuare un ripristino alle impostazioni di fabbrica.

• E’ responsabilità del cliente assicurarsi della conformità alle regolamentazioni locali in termini di bande di frequenza, potenza di trasmissione e altro.

• Per la gestione del GWN7664 sul cloud, fare riferimento a https:// www.gwn.cloud. Scaricare il manuale utente dettagliato da: http://www.grandstream.com/our-products I termini della licenza GNU GPL sono incorporati nel rmware del dispositivo e sono accessibili tramite l’interfaccia utente Web del dispositivo a: ip_dis- positivo/gpl_license. È anche possibile accedervi all’indirizzo: http://www.grandstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail] This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. CAN ICES-3(B)/NMB-3(B)IC: 11964A-GWN7664FCC ID: YZZGWN7664 Model: GWN7664 Input: 48V 0.5A PoE~37~ ~38~
