MANUAL DE USUARIO GWN7664 GRANDSTREAM

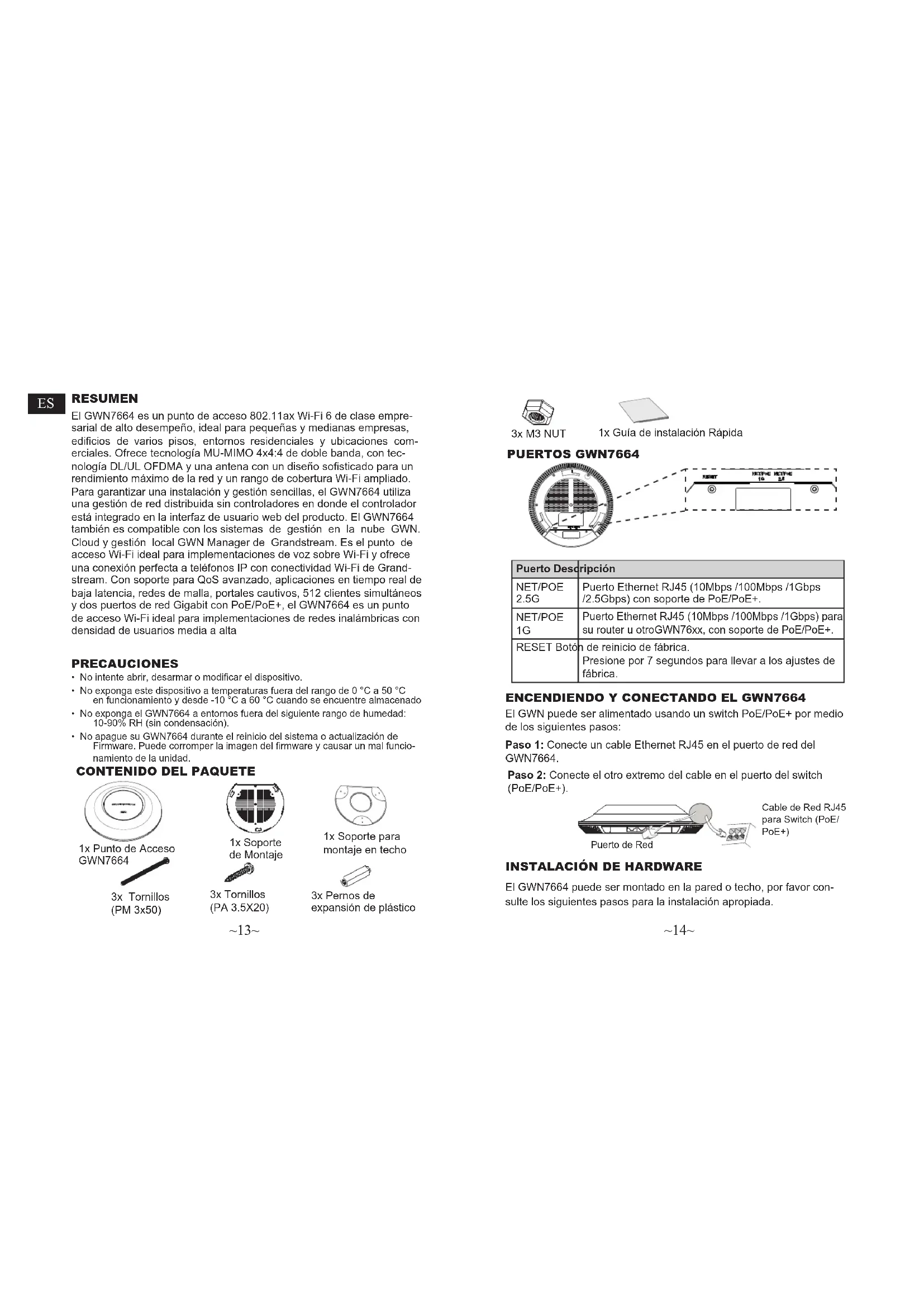

• 请在https://www.gwn.cloud.进行GWN7664的云端管理 。 欲获取详细的话机使用信息，请在以下链接中下载GWN7664用户手册。 http://www.grandstream.com/support GNU GPL许可条款已包含在设备固件中，可以通过设 备的Web用户界 面 my_device_ip/gpl_license 进行访问。 也可以通过以下链接访问：http:// www.grandstream.com/legal/open-source-software 如果需要包含GPL源代码 信息的CD，请发邮件到 [e-mail] 提交请求 。 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. CAN ICES-3(B)/NMB-3(B)IC: 11964A-GWN7664FCC ID: YZZGWN7664 Model: GWN7664 Input: 48V 0.5A PoE~13~ ~14~ RESUMEN El GWN7664 es un punto de acceso 802.11ax Wi-Fi 6 de clase empre- sarial de alto desempeño, ideal para pequeñas y medianas empresas, edicios de varios pisos, entornos residenciales y ubicaciones com- erciales. Ofrece tecnología MU-MIMO 4x4:4 de doble banda, con tec- nología DL/UL OFDMA y una antena con un diseño sosticado para un rendimiento máximo de la red y un rango de cobertura Wi-Fi ampliado. Para garantizar una instalación y gestión sencillas, el GWN7664 utiliza una gestión de red distribuida sin controladores en donde el controlador está integrado en la interfaz de usuario web del producto. El GWN7664 también es compatible con los sistemas de gestión en la nube GWN. Cloud y gestión local GWN Manager de Grandstream. Es el punto de acceso Wi-Fi ideal para implementaciones de voz sobre Wi-Fi y ofrece una conexión perfecta a teléfonos IP con conectividad Wi-Fi de Grand- stream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes de malla, portales cautivos, 512 clientes simultáneos y dos puertos de red Gigabit con PoE/PoE+, el GWN7664 es un punto de acceso Wi-Fi ideal para implementaciones de redes inalámbricas con densidad de usuarios media a alta

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 50 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado

• No exponga el GWN7664 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).

• No apague su GWN7664 durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del rmware y causar un mal funcio- namiento de la unidad. El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos: Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7664.

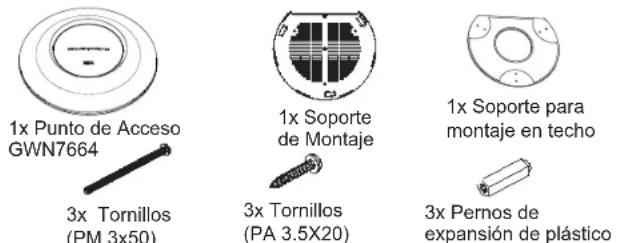

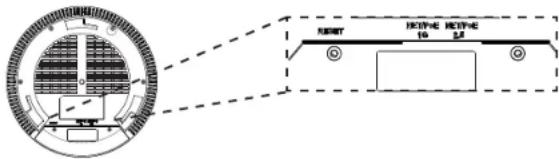

1x Punto de Acceso GWN7664 1x Soporte de Montaje 1x Soporte para montaje en techo Puerto Descripción NET/POE 2.5G Puerto Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) con soporte de PoE/PoE+. NET/POE

Puerto Ethernet RJ45 (10Mbps /100Mbps /1Gbps) para su router u otroGWN76xx, con soporte de PoE/PoE+. RESET Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica. Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+). 1x Guía de instalación Rápida 3x M3 NUT 3x Tornillos (PM 3x50) 3x Tornillos (PA 3.5X20) 3x Pernos de expansión de plástico Puerto de Red Cable de Red RJ45 para Switch (PoE/ PoE+)

INSTALACIÓN DE HARDWARE

El GWN7664 puede ser montado en la pared o techo, por favor con- sulte los siguientes pasos para la instalación apropiada.~15~ ~16~

1. Situe el soporte de montaje en la locación deseada sobre la pared

con la echa apuntando hacia arriba.

2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros

de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).

3. Si su cable ethernet tiene que pasar a través de una pared, se

debe perforar un círculo de aproximadamente 18 mm de diámetro sobre la misma.

4. Inserte los anclajes de tornillo en los oricios de 5.5mm. Fije el

soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes.

Montura de Techo Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

1. Retire la losa del techo.

2. Coloque la placa de soporte de techo en el centro de la placa de

techo y marque los oricios de los tornillos de montaje (oricios de los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).

3. Inserte los tornillos a través del soporte de montaje.

5. Conecte el cable de ethernet (RJ45) al puerto correcto de su

6. Conecte el cable de alimentación y el cable ethernet (RJ45) a los

puertos correspondientes de su GWN7664.

7. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se

ajuste la lengüeta de jación. Pared Pernos de expansión de plástico Tornillos (PA 3.5X20) Soporte para montaje en techo Montura de Pared

4. Conecte el cable de ethernet (RJ45) al puerto correcto de su

5. Alinee la echa sobre el GWN7664AP con la echa en la lengüeta

de bloqueo del soporte de montaje y asegúrese de que su GWN esté rmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.

6. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se

ajuste la lengüeta de jación.

6~17~ ~18~ CONECTAR AL GWN7664 CON LA RED Wi-Fi PREDE- TERMINADA El GWN7664 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi ac- tivado por defecto. Después de encender el GWN7664 y establecer la conexión a la red, el GXW7660 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información del SSID y contraseña por defecto del GWN7664 están impresas en la etiqueta MAC de la unidad. Un ordenador conectado al SSID del GWN7664, o en la misma red que el GWN7664 puede descubrir y acceder a su interfaz de conguración usando uno de los siguientes métodos: Método 1: Descubrir GWN7664 utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la

unidad, ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7664, escri-

ba la siguiente dirección utilizando la dirección MAC del GWN7664 en su navegador https://gwn_ <MAC>.local Ejemplo: De un GWN7664 que tenga la dirección MAC C0:74:AD:8B:4E: 28, esta unidad se puede acceder escribiendo en el navegador https:// gwn_c074ad8b4e28.local en el navegador. Método 2: Descubrir el GWN7664 utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente en-

ACESSO A LA INTERFAZ DE CONFIGURACIÓN Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es “admin” y la con- traseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7664). Nota :

• Asegúrese que el GWN7664 no esté vinculado con otro punto de ac- ceso GWN7664 como esclavo, o algún router de la serie GWN7000, GWN Cloud, GWN Manager, de lo contrario no podrá ingresar a la interfaz de conguración.

• Si el GWN7664 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de trans- misión y otros.

• Para administrar el GWN7664 a través de la nube, consulte el siguiente link https://www.gwn.cloud. Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/our-products Los términos de licencia GNU GPL son incorporados en el rmware del disposi- tivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http:// www.grandstream.com/legal/open-source-software Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

3. La herramienta descubrirá todos los Puntos de Acceso GWN7664

conectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido di-
