Tipo de producto	Punto de acceso Wi-Fi 802.11ac Wave-2
Marca	Grandstream
Modelo	GWN7625
Dimensiones (aprox.)	200 mm de diámetro, 40 mm de grosor
Peso (aprox.)	350 g
Alimentación	PoE/PoE+ (802.3af/at) a través del puerto NET/POE
Consumo eléctrico	Máx. 15 W (PoE+)
Frecuencias	2,4 GHz (2x2:2) y 5 GHz (4x4:4)
Velocidad máxima	Hasta 1,733 Gbps (5 GHz) + 300 Mbps (2,4 GHz)
Tecnologías	MU-MIMO, Beamforming, QoS avanzada, Mesh, portal cautivo
Número de clientes simultáneos	Más de 200
Puertos de red	2 puertos Gigabit Ethernet RJ45 (1 con PoE/PoE+)
Gestión	Interfaz Web integrada, GWN Cloud, GWN Manager, GWNDiscoveryTool
SSID por defecto	GWN[últimos 6 dígitos del MAC]
Contraseña por defecto	Aleatoria, impresa en la etiqueta MAC
Montaje	Mural o techo (kit incluido)
Seguridad inalámbrica	WPA/WPA2-PSK, WPA2-Enterprise, WPA3 (según firmware)
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad	10-90 % HR (sin condensación)
Garantía	1 año (según vendedor)
Reparabilidad	Piezas de repuesto no especificadas; contactar al servicio técnico de Grandstream
Limpieza	Paño suave y seco, no usar productos líquidos o abrasivos
Contenido del paquete	1 punto de acceso, soportes de montaje, kit de tornillería, guía de instalación rápida

Preguntas frecuentes - GWN7625 GRANDSTREAM

¿Cómo conectar el GWN7625 por primera vez?

Conecte un cable Ethernet al puerto NET/POE del GWN7625 y el otro extremo a un switch PoE/PoE+. El punto de acceso difundirá un SSID por defecto (GWN[últimos 6 dígitos del MAC]) con una contraseña aleatoria impresa en la etiqueta. Conéctese a este SSID desde un ordenador para acceder a la interfaz de configuración.

¿Cómo encontrar la interfaz de configuración del GWN7625?

Método 1: desde un ordenador en la misma red, ingrese https://gwn_[dirección MAC sin dos puntos].local en el navegador. Método 2: use la herramienta GWNDiscoveryTool (gratuita en grandstream.com) que escanea la red y muestra la IP. Haga clic en Manage Device para acceder a la interfaz.

¿Cuáles son las credenciales por defecto para iniciar sesión?

El nombre de usuario por defecto es admin. La contraseña por defecto es una contraseña aleatoria impresa en la etiqueta MAC del dispositivo (en la parte posterior o en el embalaje).

¿Cómo restablecer el GWN7625 a los valores de fábrica?

Mantenga presionado el botón RESET (ubicado en el lateral) durante aproximadamente 7 segundos hasta que los LED parpadeen. Los parámetros vuelven a los valores por defecto, incluidos el SSID y la contraseña por defecto.

¿El GWN7625 admite el enmallado (Mesh)?

Sí, el GWN7625 admite la tecnología Mesh. Se puede configurar como punto de acceso mallado para extender la cobertura Wi-Fi inalámbrica adicional.

¿Puedo usar el GWN7625 con un controlador o en la nube?

Sí, se puede gestionar localmente a través de su interfaz Web, o de forma remota mediante GWN Cloud (cloud.gwn.cloud) o GWN Manager (local). Estas plataformas son gratuitas y permiten una gestión centralizada de múltiples AP.

¿Cómo montar el GWN7625 en la pared o en el techo?

Fije primero el soporte de montaje incluido en la pared o techo con los tornillos y tacos. Conecte el cable Ethernet, luego alinee la flecha en el AP con la del soporte y gire en sentido horario hasta que encaje. Consulte la guía para los tornillos adecuados.

¿Cuál es la potencia máxima de la señal Wi-Fi?

La potencia de transmisión máxima cumple con las regulaciones locales. En general, está limitada a 20 dBm (100 mW) para las bandas de 2,4 GHz y 5 GHz. Puede ajustar la potencia en la configuración avanzada.

¿El GWN7625 puede alimentarse mediante un inyector PoE?

Sí, acepta alimentación a través de PoE (802.3af) o PoE+ (802.3at). Se puede usar un inyector PoE si no tiene un switch PoE. Asegúrese de que el inyector proporcione al menos 15 W.

¿Qué hacer si la interfaz de configuración no es accesible?

Verifique que el GWN7625 no esté ya asociado a otro controlador (GWN Cloud, router GWN7000, etc.). Si es así, restablézcalo a los valores de fábrica. Asegúrese también de que su ordenador esté en la misma red y que el SSID por defecto sea correcto.

MANUAL DE USUARIO GWN7625 GRANDSTREAM

El GWN7625 es un punto de acceso Wi-Fi 802.11ac Wave-2 de alto rendimiento. Ofrece tecnología 2.4G 2×2:2, 5G 4×4:4 MU-MIMO y un sofisticado diseño de antena para el máximo rendimiento de la red y ampliado rango de cobertura wifi. El GWN7625 utiliza un sistema distribuido sin dispositivo controlador de red ya que que el controlador está integrado dentro la interfaz web del producto. También es compatible con GWN.Cloud y GWN Manager, la plataforma de gestión local y en nube de Grandstream. Es el AP Wi-Fi ideal para implementaciones de voz sobre Wi-Fi y ofrece una conexión perfecta con Teléfonos IP Wi-Fi de Grandstream. Con soporte para QoS avanzado, baja latencia, aplicaciones en tiempo real, redes mesh, portales cautivos, más de 200 clientes simultáneos por AP y puertos de red dual Gigabit con PoE/PoE+, el GWN7625 es un punto de acceso Wi-Fi ideal para implementaciones de redes inalámbricas medianas con Densidad de usuarios media-alta.

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 40 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado
• No exponga el GWN7625 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).
• No apague su GWN7625 durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

1x Punto de Acceso GWN7625

3x Tornillos (PM 3x50)

1x Soporte de Montaje

3x Tornillos (PA 3.5X20)

1x Soporte para montaje en techo

3x Pernos de expansión de plástico

\~13\~

3x M3 NUT

1x Guía de instalación Rápida

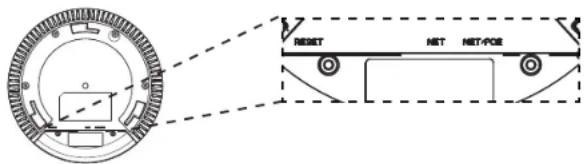

PUERTOS GWN7625

Puerto Descripción
NET/POE Puerto	Puerto Ethernet RJ45 (10/100/1000Mbps) con so-porte de PoE/PoE+.
NET Puerto	Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx.
RESET Botón de reinicio de fábrica.Presione por 7 segundos para llevar a los ajustes de fábrica.

ENCENDIENDO Y CONECTANDO EL GWN7625

El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos:

Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7625.

Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE/PoE+).

INSTALACIÓN DE HARDWARE

El GWN7625 puede ser montado en la pared o techo, por favor consulte los siguientes pasos para la instalación apropiada.

\~14\~

Montura de Pared

1. Situe el soporte de montaje en la locación deseada sobre la pared con la flecha apuntando hacia arriba.
2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).
3. Inserte los anclajes de tornillo en los orificios de 5.5mm. Fije el soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes. Pared

3

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7625.
2. Conecte el cable de alimentación y el cable ethernet (RJ45) a los puertos correspondientes de su GWN7625.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

4

\~15\~

6

Montura de Techo

Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

1. Retire la losa del techo.
2. Coloque la placa de soporte de techo en el centro de la placa de techo y marque los orificios de los tornillos de montaje (orificios de los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).
3. Inserte los tornillos a través del soporte de montaje.

1
Soporte para montaje en techo

M3 nut

3

Tornillos (M3.0x50)

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7625.
2. Alinee la flecha sobre el GWN7625AP con la flecha en la lengüeta de bloqueo del soporte de montaje y asegúrese de que su GWN esté firmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

4

El GWN7625 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto.

Después de encender el GWN7625 y establecer la conexión a la red, el GXW7625 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

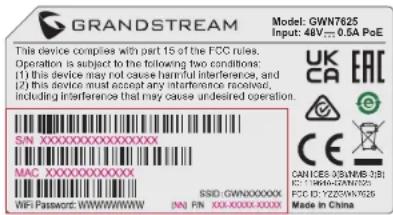

Nota: La información del SSID y contraseña por defecto del GWN7625 están impresas en la etiqueta MAC de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7625, o en la misma red que el GWN7625 puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7625 utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja
2. Desde un ordenador conectado a la misma red del GWN7625, escriba la siguiente dirección utilizando la dirección MAC del GWN7625 en su navegador https://gwn_.local

Ejemplo: De un GWN7625 que tenga la dirección MAC 00: 0B: 82: 8B: 4E: 28, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828b4e28.local en el navegador.

Método 2: Descubrir el GWN7625 utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear

3. La herramienta descubrirá todos los Puntos de Acceso GWN7625 conectados a la red mostrando sus direcciones MAC's e IP's.
4. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7625, o escriba manualmente la dirección IP que se muestra en su navegador.

Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7625).

Nota :

• Asegúrese que el GWN7625 no esté vinculado con otro punto de acceso GWN7625 como esclavo, o algún router de la serie GWN7000, de lo contrario no podrá ingresar a la interfaz de configuración.
• Si el GWN7625 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.
• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros.
• Para administrar el GWN7625 a través de la nube, consulte el siguiente link https://www.gwn.cloud.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: https://www.grandstream.com/legal/open-source-software

Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí: https://www.grandstream.com/our-products
