GWN7625 - Точка доступа GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	Точка доступа Wi-Fi 802.11ac Wave-2
Бренд	Grandstream
Модель	GWN7625
Размеры (приблизительно)	200 мм в диаметре, 40 мм толщина
Вес (приблизительно)	350 г
Питание	PoE/PoE+ (802.3af/at) через порт NET/POE
Потребляемая мощность	Макс. 15 Вт (PoE+)
Частоты	2,4 ГГц (2x2:2) и 5 ГГц (4x4:4)
Максимальная скорость передачи	До 1,733 Гбит/с (5 ГГц) + 300 Мбит/с (2,4 ГГц)
Технологии	MU-MIMO, Beamforming, QoS продвинутая, Mesh, портал авторизации
Количество одновременных клиентов	Более 200
Сетевые порты	2 порта Gigabit Ethernet RJ45 (1 с PoE/PoE+)
Управление	Встроенный веб-интерфейс, GWN Cloud, GWN Manager, GWNDiscoveryTool
SSID по умолчанию	GWN[последние 6 цифр MAC]
Пароль по умолчанию	Случайный, напечатан на наклейке MAC
Монтаж	На стену или потолок (комплект входит в комплект)
Безопасность Wi-Fi	WPA/WPA2-PSK, WPA2-Enterprise, WPA3 (в зависимости от прошивки)
Рабочая температура	0 °C до 40 °C
Температура хранения	-10 °C до 60 °C
Влажность	10-90 % относительной влажности (без конденсата)
Гарантия	1 год (в зависимости от продавца)
Ремонтопригодность	Запасные части не указаны; обратитесь в службу поддержки Grandstream
Чистка	Мягкая сухая ткань, не используйте жидкие или абразивные средства
Содержимое упаковки	1 точка доступа, крепежные элементы, набор винтов, краткое руководство по установке

Часто задаваемые вопросы - GWN7625 GRANDSTREAM

Как подключить GWN7625 в первый раз?

Подключите кабель Ethernet к порту NET/POE GWN7625, а другой конец к коммутатору PoE/PoE+. Точка доступа будет транслировать SSID по умолчанию (GWN[последние 6 цифр MAC]) со случайным паролем, напечатанным на наклейке. Подключитесь к этому SSID с компьютера для доступа к интерфейсу настройки.

Как найти интерфейс настройки GWN7625?

Метод 1: с компьютера в той же сети введите в браузере https://gwn_[MAC-адрес без двоеточий].local. Метод 2: используйте инструмент GWNDiscoveryTool (бесплатно на grandstream.com), который сканирует сеть и отображает IP. Нажмите Manage Device для доступа к интерфейсу.

Какие учетные данные по умолчанию для входа?

Имя пользователя по умолчанию: admin. Пароль по умолчанию — случайный пароль, напечатанный на наклейке MAC устройства (на задней панели или упаковке).

Как сбросить GWN7625 к заводским настройкам?

Удерживайте кнопку RESET (на боковой панели) около 7 секунд, пока светодиоды не начнут мигать. Настройки вернутся к значениям по умолчанию, включая SSID и пароль.

Поддерживает ли GWN7625 технологию Mesh?

Да, GWN7625 поддерживает технологию Mesh. Его можно настроить как ячеистую точку доступа для расширения покрытия Wi-Fi без дополнительных проводов.

Могу ли я использовать GWN7625 с контроллером или облаком?

Да, его можно управлять локально через веб-интерфейс или удаленно через GWN Cloud (cloud.gwn.cloud) или GWN Manager (локально). Эти платформы бесплатны и позволяют централизованно управлять несколькими точками доступа.

Как установить GWN7625 на стену или потолок?

Сначала закрепите прилагаемый монтажный кронштейн на стене или потолке с помощью винтов и дюбелей. Подключите кабель Ethernet, затем совместите стрелку на точке доступа с отметкой на кронштейне и поверните по часовой стрелке до щелчка. Смотрите руководство для подходящих винтов.

Какова максимальная мощность сигнала Wi-Fi?

Максимальная мощность передачи соответствует местным нормам. Обычно она ограничена 20 дБм (100 мВт) для диапазонов 2,4 ГГц и 5 ГГц. Мощность можно настроить в расширенных параметрах.

Можно ли питать GWN7625 через PoE-инжектор?

Да, он поддерживает питание через PoE (802.3af) или PoE+ (802.3at). Если у вас нет PoE-коммутатора, можно использовать PoE-инжектор. Убедитесь, что инжектор обеспечивает не менее 15 Вт.

Что делать, если интерфейс настройки недоступен?

Проверьте, не связан ли GWN7625 с другим контроллером (GWN Cloud, маршрутизатор GWN7000 и т. д.). Если да, сбросьте его до заводских настроек. Также убедитесь, что ваш компьютер находится в той же сети и SSID по умолчанию указан правильно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7625 GRANDSTREAM

GWN7625 — это высокопроизводительная точка доступа Wi-Fi стандарта 802.11ас Wave-2. Она поддерживает технологию 2.4G 2×2:2, 5G 4×4:4 MU-MIMO и сложную конструкцию антенны для максимальной пропускной способности расширенного диапазона покрытия Wi-Fi. GWN7625 использует схему управления распределенной сетью без контроллера, в которой контроллер встроен в веб-интерфейс точки доступа. Она также поддерживается GWN.Cloud и GWN Manager, бесплатной облачной платформой Grandstream и локальной платформой управления Wi-Fi соответственно. Это идеальная точка доступа Wi-Fi для развертывания сетей передачи голоса по Wi-Fi, которая обеспечивает беспроблемное подключение IP-телефонов Grandstream с поддержкой Wi-Fi. Благодаря поддержке расширенных режимов QoS, приложений реального времени с малой задержкой, Mesh, captive порталов, более 200 одновременных клиентов на точку доступа и два гигабитных сетевых порта с PoE/PoE+, GWN7625 является идеальной точкой доступа Wi-Fi для построения средних беспроводных сетей со средней и высокой плотностью пользователей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте воздействию температуры вне диапазона от 0 °C до 40 °C при эксплуатации и от -10°C до 60°C при хранении.
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации)
• Не включать-выключать устройство GWN7625 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

СОДЕРЖИМОЕ УПАКОВКИ

Точка доступа

GWN7625

3x Винта
(PM 3 x 50)

Монтажный Кронштейн

3x Винта (РМ 3,5 x 20)

Потолочный монтажный кронштейн

Зх Пластиковые дюбеля

\~49\~

3x M3 гайки

1x Руководство по быстрой установке 1x GPL Заявление

ПОРТЫ GWN7625

Порты	Описание
NET/POE	Порт Ethernet RJ45 (10/100/1000Мбит/сек) с поддержкой PoE/PoE+.
NET	Порт Ethernet RJ45 (10/100/1000Мбит/сек) для подключения вашего роутера или другого устройства GWN76xx.
RESET	Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек.

ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7625

Устройство GWN7625 может быть подключено, используя PoE/PoE+ переключатель в несколько шагов:

War 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7625.

War 2: Подключите другой конец в порт PoE/PoE+ переключателя.

УСТАНОВКА УСТРОЙСТВА

GWN7625 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке.

\~50\~

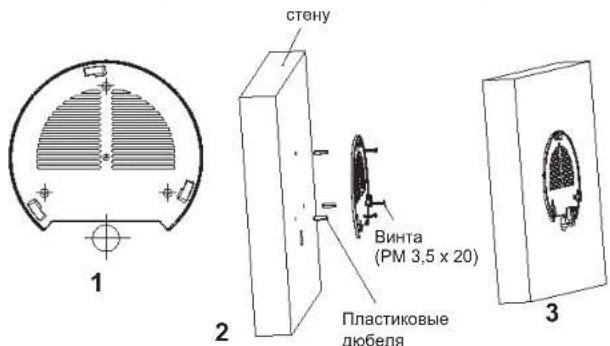

Установка на стену

1. Расположите монтажный кронштейн на нужное место на стене, стрелкой вверх.
2. Используйте карандаш для разметки отверстий (отверстие под винт диам. 5,5 мм, отверстие диаметром 25мм).
3. Вставьте анкера в отверстия диаметром 5,5 мм. Прикрепите монтажный кронштейн к стене, вставив винты в дюбеля

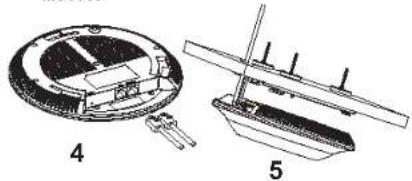

1. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN7625.
2. Совместите стрелку на устройстве GWN7625AP со стрелкой на кронштейне и убедитесь, что ваш GWN плотно сидит в креплении.
3. Поверните GWN по часовой стрелке для фиксации его на месте.

Крепление на потолок

Примечание: Для наилучшего покрытия рекомендуется установка на потолок.

1. Снимите потолочную плитку.

2. Разместите потолочную монтажную пластину по центру плитки и обозначьте место под винты (отверстия под винты диам. 5,5мм, отверстие диам. 25мм).

3. Вставьте винты в монтажную пластину.

1

Потолочный монтажный кронштейн

МЗ гайки

3

1. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN7625.
2. Совместите стрелку на устройстве GWN7625AP со стрелкой на кронштейне, убедитесь, что ваш GWN плотно сидит в креплении, и подсоедините сетевой кабель и кабель питания.
3. Поверните GWN по часовой стрелке для фиксации его на месте.

4

ПОДКЛЮЧИТЬ К Wi-Fi CETI GWN7625 ПО УМОЛЧАНИЮ

GWN7625 можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi.

После запитывания GWN7625 и подключения её к сети, GWN7625 передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль.

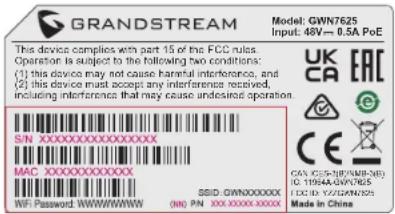

Примечание: GWN7625 SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве.

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

Метод 1: Обнаружение GWN7625 по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной стороне устройства, либо на коробке.
2. Используя компьютер, подключённый к той же сети, что и GWN7625, в браузере введите MAC-адрес GWN7625 в следующем виде: https://gwn_.local

Пример: Если у GWN7625 MAC-адрес 00:0B:82:8B:4E:28, то доступ к устройству можно получить введя https://gwn_000b828b4e28.local в браузере.

Метод 2: Обнаружение GWN7625 при помощи программы GWNDiscoveryTool

1. Скачайте и установите программу GWNDiscoveryTool перейдя по следующей ссылке: https://www.grandstream.com/tools/GWN-DiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

3. Программа найдёт все точки доступа GWN7625, подключённые к сети, с указанием их MAC и IP-адресов.
4. Щёлкните по Manage Device для перехода прямо в интерфейс настройки GWN7625, или самостоятельно введите отображаемый IP-адрес в своём браузере.

Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - "admin", случайный пароль по умолчанию можно найти на наклейке на GWN7625).

Примечание :

• Убедитесь, что GWN7625 не сопряжена уже с другой точкой доступа GWN7625 в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет войти.
- Если GWN7625 уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.
- Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи и т.д.
- Для управления GWN7625 через облачный сервис, перейдите на https://www.gwn.cloud.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: https://www.grandstream.com/legal/open-source-software Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail]

Подробное руководство пользователя можно загрузить здесь: https://www.grandstream.com/our-products
