GWN7664 - Точка доступа GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	Внутренняя точка доступа Wi-Fi 6
Бренд	Grandstream
Модель	GWN7664
Стандарт Wi-Fi	802.11ax (Wi-Fi 6) двухдиапазонный 2x2:2 MU-MIMO
Максимальная скорость передачи	До 2,4 Гбит/с (агрегированная)
Количество одновременных клиентов	512
Сетевые порты	1× порт RJ45 2,5 Гбит/с с PoE/PoE+ ; 1× порт RJ45 1 Гбит/с с PoE/PoE+
Питание	PoE/PoE+ (802.3af/at) через порт 2,5 Гбит/с
Управление	Встроенный веб-интерфейс, GWN.Cloud, GWN Manager, мобильное приложение
Расширенные функции	Mesh Wi-Fi, портал авторизации, QoS, VLAN, полоса пропускания, multi-SSID
Безопасность	WPA2/WPA3, шифрование AES, аутентификация 802.1X
Монтаж	Настенный или потолочный (комплект входит в комплект)
Рабочая температура	от 0 °C до 50 °C
Рабочая влажность	10 % до 90 % относительной влажности (без конденсации)
Габариты (прибл.)	200 мм × 200 мм × 35 мм (оценка)
Вес (прибл.)	350 г (оценка)
Содержимое упаковки	Точка доступа, монтажные кронштейны, винты, дюбели, краткое руководство по установке
Уход	Протирайте сухой мягкой тканью. Не используйте химические средства.
Ремонтопригодность	Запасные части для широкой публики отсутствуют. Обратитесь в службу поддержки Grandstream.

Часто задаваемые вопросы - GWN7664 GRANDSTREAM

Каковы SSID и пароль по умолчанию для GWN7664?

SSID по умолчанию — GWN[последние 6 цифр MAC-адреса], а пароль напечатан на этикетке MAC устройства.

Как сбросить GWN7664 до заводских настроек?

Нажмите и удерживайте кнопку RESET в течение 7 секунд. Устройство перезагрузится с настройками по умолчанию.

Как получить доступ к интерфейсу настройки GWN7664?

Подключитесь к той же сети, что и точка доступа. Используйте URL https://gwn_[MAC].local или инструмент GWNDiscoveryTool, чтобы найти его IP-адрес.

Какие типы питания поддерживаются GWN7664?

GWN7664 может питаться через PoE/PoE+ (802.3af/at) на порту 2,5 Гбит/с. Адаптер питания в комплект не входит.

Поддерживает ли GWN7664 Wi-Fi Mesh?

Да, он поддерживает Wi-Fi Mesh для расширения беспроводного покрытия без дополнительного кабеля.

Каково максимальное количество одновременных клиентов?

GWN7664 может одновременно обслуживать до 512 клиентов.

Как установить GWN7664 на потолок?

Используйте прилагаемый монтажный кронштейн. Просверлите отверстия в потолочной панели, вставьте дюбели, закрепите кронштейн, затем зафиксируйте точку доступа, повернув по часовой стрелке.

В чем разница между двумя портами Ethernet?

Порт NET/POE 2.5G поддерживает скорость до 2,5 Гбит/с и питание PoE, а порт NET/POE 1G поддерживает 1 Гбит/с и также PoE.

Можно ли использовать GWN7664 без контроллера?

Да, он имеет встроенный распределенный контроллер в веб-интерфейсе. Также им можно управлять через GWN.Cloud или GWN Manager.

Как чистить GWN7664?

Используйте сухую мягкую ткань. Избегайте жидких или абразивных чистящих средств. Перед чисткой отключите устройство.

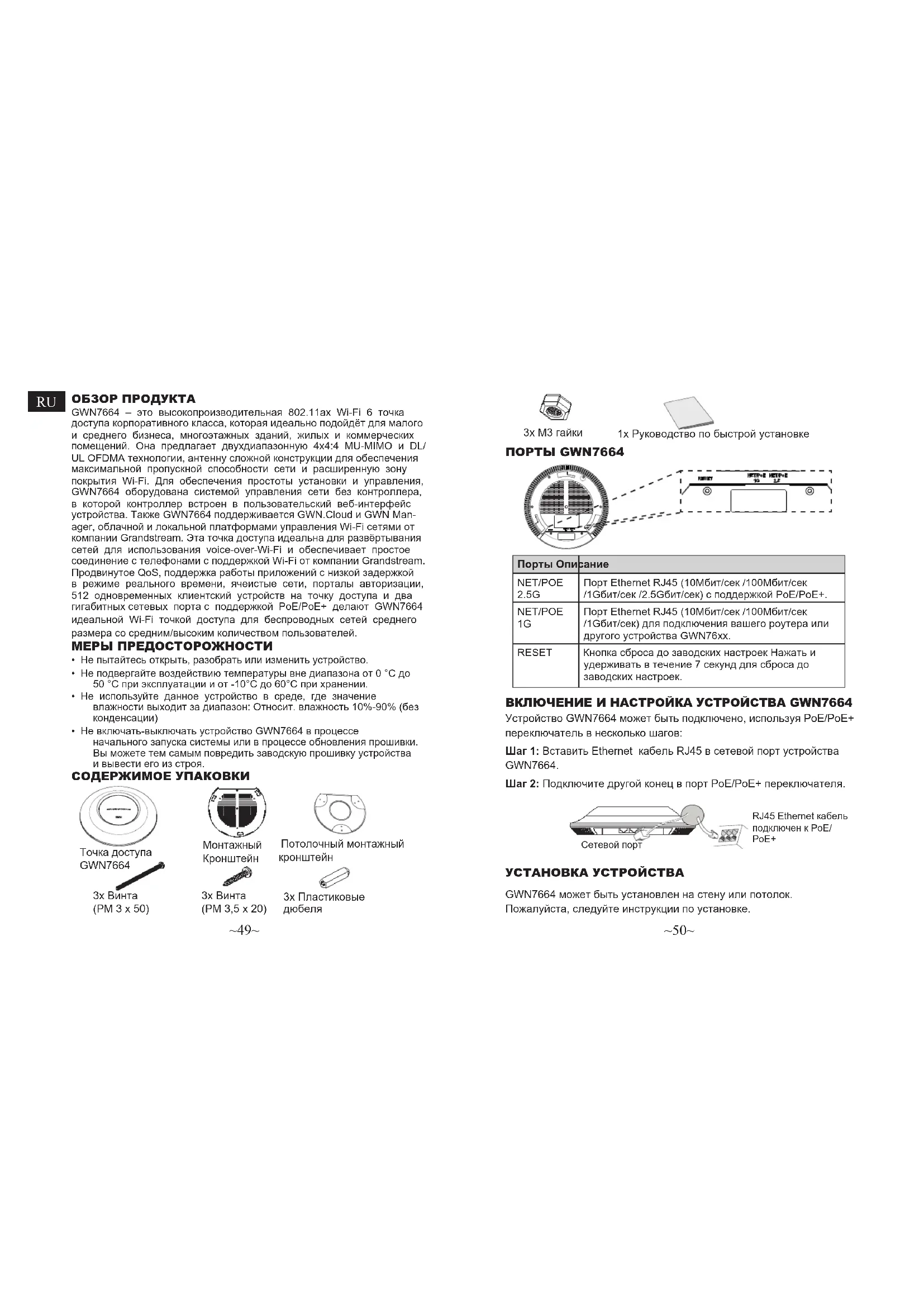

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7664 GRANDSTREAM

GWN7664 – это высокопроизводительная 802.11ax Wi-Fi 6 точка доступа корпоративного класса, которая идеально подойёт для малого и среднего бизнеса, многоэтажных зданий, жилых и коммерческих помещений. Она предлагает двухдиапазонную 4x4:4 MU-MIMO и DL/UL OFDMA технологии, антенну сложной конструкции для обеспечения максимальной пропускной способности сети и расширенную зону покрытия Wi-Fi. Для обеспечения простоты установки и управления, GWN7664 оборудована системой управления сети без контроллера, в которой контроллер встроен в пользовательский веб-интерфейс устройства. Также GWN7664 поддерживается GWN.Cloud и GWN Manager, облачной и локальной платформами управления Wi-Fi сетями от компании Grandstream. Эта точка доступа идеальна для развёртывания сетей для использования voice-over-Wi-Fi и обеспечивает простое соединение с телефонами с поддержкой Wi-Fi от компании Grandstream. Продвинутое QoS, поддержка работы приложений с низкой задержкой в режиме реального времени, ячеистые сети, порталы авторизации, 512 одновременных клиентский устройств на точку доступа и два гигабитных сетевых порта с поддержкой PoE/PoE+ делают GWN7664 идеальной Wi-Fi точкой доступа для беспроводных сетей среднего размера со средним/высоким количеством пользователей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте воздействию температуры вне диапазона от 0 °C до 50 °C при эксплуатации и от -10°C до 60°C при хранении.
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации)
• Не включать-выключать устройство GWN7664 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

СОДЕРЖИМОЕ УПАКОВКИ

Точка доступа GWN7664
3x Винта (РМ 3 x 50)

Монтажный Кронштейн

3x Винта (РМ 3,5 x 20)

Потолочный монтажный кронштейн

Зх Пластиковые дюбеля

\~49\~

3x M3 гайки

1x Руководство по быстрой установке

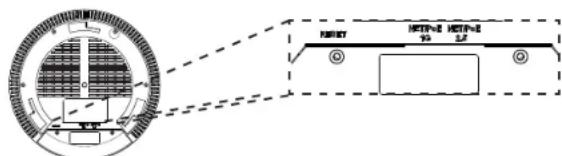

ПОРТЫ GWN7664

Порты Описание
NET/POE 2.5G	Порт Ethernet RJ45 (10Mбит/сек /100Mбит/сек /1Gбит/сек /2.5Gбит/сек) с поддержкой PoE/PoE+.
NET/POE 1G	Порт Ethernet RJ45 (10Mбит/сек /100Mбит/сек /1Gбит/сек) для подключения вашего роутера или другого устройства GWN76xx.
RESET	Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек.

ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7664

Устройство GWN7664 может быть подключено, используя PoE/PoE+ переключатель в несколько шагов:

War 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7664.

War 2: Подключите другой конец в порт PoE/PoE+ переключателя.

RJ45 Ethernet кабель подключен к PoE/PoE+

УСТАНОВКА УСТРОЙСТВА

GWN7664 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке.

\~50\~

Установка на стену

1. Расположите монтажный кронштейн на нужное место на стене, стрелкой вверх.
2. Используйте карандаш для разметки отверстий (отверстие под винт диам. 5,5 мм, отверстие диаметром 25мм).
3. Если кабель Ethernet проходит через стену, обрежьте или просверлите круг диаметром примерно 18 мм.
4. Вставьте анкера в отверстия диаметром 5,5 мм. Прикрепите монтажный кронштейн к стене, вставив винты в дюбеля.

Пластиковые дюбеля

3

1. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN7664.
2. Совместите стрелку на устройстве GWN7664AP со стрелкой на кронштейне и убедитесь, что ваш GWN плотно сидит в креплении.
3. Поверните GWN по часовой стрелке для фиксации его на месте.

Крепление на потолок

Примечание: Для наилучшего покрытия рекомендуется установка на потолок.

1. Снимите потолочную плитку.

2. Разместите потолочную монтажную пластину по центру плитки и обозначьте место под винты (отверстия под винты диам. 5,5мм, отверстие диам. 25мм).

3. Вставьте винты в монтажную пластину.

1

Винта М3.0x50
3

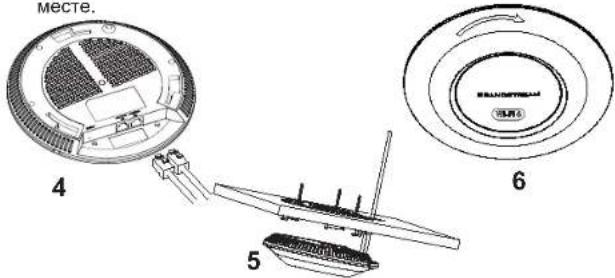

1. Вставьте кабель Ethernet (RJ45) в правильный порт Вашей GWN7664.
2. Совместите стрелку на устройстве GWN7664AP со стрелкой на кронштейне, убедитесь, что ваш GWN плотно сидит в креплении, и подсоедините сетевой кабель и кабель питания.
3. Поверните GWN по часовой стрелке для фиксации его на месте.

Mecte. 4 5 6

\~52\~

ПОДКЛЮЧИТЬ К Wi-Fi CETI GWN7664 ПО УМОЛЧАНИЮ

GWN7664 можно использовать как отдельную готовую точку

доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi.

После запитывания GWN7664 и подключения её к сети, GWN7664 передаст SSID по умолчанию, на основе MAC-адреса

GWN[6 последних цифр MAC] и произвольный пароль.

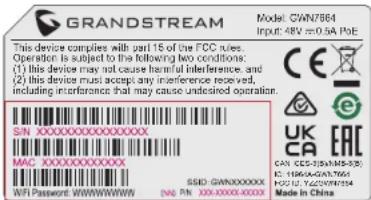

Примечание: GWN7664 SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве.

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

Метод 1: Обнаружение GWN7664 по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной стороне устройства, либо на коробке.
2. Используя компьютер, подключённый к той же сети, что и GWN7664, в браузере введите MAC-адрес GWN7664 в следующем виде: https://gwn_.local

Пример: Если у GWN7664 MAC-адрес C0:74:AD:8B:4E:28, то доступ к устройству можно получить введя https://gwn_c074ad-8b4e28.local в браузере.

Метод 2: Обнаружение GWN7664 при помощи программы GWNDiscoveryTool

1. Скачайте и установите программу GWNDiscoveryTool перейдя по следующей ссылке: http://www.grandstream.com/tools/GWN-DiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

3. Программа найдёт все точки доступа GWN7664, подключённые к сети, с указанием их MAC и IP-адресов.

4. Щёлкните по Manage Device для перехода прямо в интерфейс настройки GWN7664, или самостоятельно введите отображаемый IP-адрес в своём браузере.

Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - "admin", случайный пароль по умолчанию можно найти на наклейке на GWN7664).

• Убедитесь, что GWN7664 не сопряжена уже с другой точкой доступа GWN7664 в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет войти.
• Если GWN7664 уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.
• Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи и т.д.
• Для управления GWN7664 через облачный сервис, перейдите на https://www.gwn.cloud.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: http://www.grandstream.com/legal/open-source-software

Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/our-products
