Type de produit	Point d’accès Wi-Fi 6 intérieur
Marque	Grandstream
Modèle	GWN7664
Norme Wi-Fi	802.11ax (Wi-Fi 6) double bande 2x2:2 MU-MIMO
Débit maximal	Jusqu’à 2,4 Gbps (agrégé)
Nombre de clients simultanés	512
Ports réseau	1× port RJ45 2,5 GbE avec PoE/PoE+ ; 1× port RJ45 1 GbE avec PoE/PoE+
Alimentation	PoE/PoE+ (802.3af/at) via port 2,5 GbE
Gestion	Interface web intégrée, GWN.Cloud, GWN Manager, application mobile
Fonctions avancées	Mesh Wi-Fi, portail captif, QoS, VLAN, bande passante, multi-SSID
Sécurité	WPA2/WPA3, cryptage AES, authentification 802.1X
Montage	Mural ou plafond (kit inclus)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Dimensions (approx.)	200 mm × 200 mm × 35 mm (estimation)
Poids (approx.)	350 g (estimation)
Contenu du pack	Point d’accès, supports de montage, vis, chevilles, guide d’installation rapide
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Réparabilité	Pas de pièces détachées grand public. Contacter le support Grandstream.

FOIRE AUX QUESTIONS - GWN7664 GRANDSTREAM

Quel est le SSID et mot de passe par défaut du GWN7664 ?

Le SSID par défaut est GWN[6 derniers chiffres de l'adresse MAC] et le mot de passe est imprimé sur l'étiquette MAC de l'appareil.

Comment réinitialiser le GWN7664 aux paramètres d'usine ?

Appuyez sur le bouton RESET pendant 7 secondes. L'appareil redémarrera avec les paramètres par défaut.

Comment accéder à l'interface de configuration du GWN7664 ?

Connectez-vous au même réseau que le point d'accès. Utilisez l'URL https://gwn_[MAC].local ou l'outil GWNDiscoveryTool pour trouver son adresse IP.

Quels types d'alimentation sont pris en charge par le GWN7664 ?

Le GWN7664 peut être alimenté via PoE/PoE+ (802.3af/at) sur le port 2,5 GbE. Il n'est pas fourni avec un adaptateur secteur.

Le GWN7664 supporte-t-il le maillage Wi-Fi ?

Oui, il prend en charge le maillage Wi-Fi pour étendre la couverture sans fil sans câble supplémentaire.

Quel est le nombre maximum de clients simultanés ?

Le GWN7664 peut gérer jusqu'à 512 clients simultanément.

Comment monter le GWN7664 au plafond ?

Utilisez le support de montage fourni. Percez des trous dans la dalle de plafond, insérez les chevilles, fixez le support, puis enclenchez le point d'accès en tournant dans le sens horaire.

Quelle est la différence entre les deux ports Ethernet ?

Le port NET/POE 2.5G supporte jusqu'à 2,5 Gbps et l'alimentation PoE, tandis que le port NET/POE 1G supporte 1 Gbps et également PoE.

Puis-je utiliser le GWN7664 sans contrôleur ?

Oui, il intègre un contrôleur distribué dans son interface web. Il peut aussi être géré via GWN.Cloud ou GWN Manager.

Comment nettoyer le GWN7664 ?

Utilisez un chiffon sec et doux. Évitez les nettoyants liquides ou abrasifs. Débranchez l'appareil avant le nettoyage.

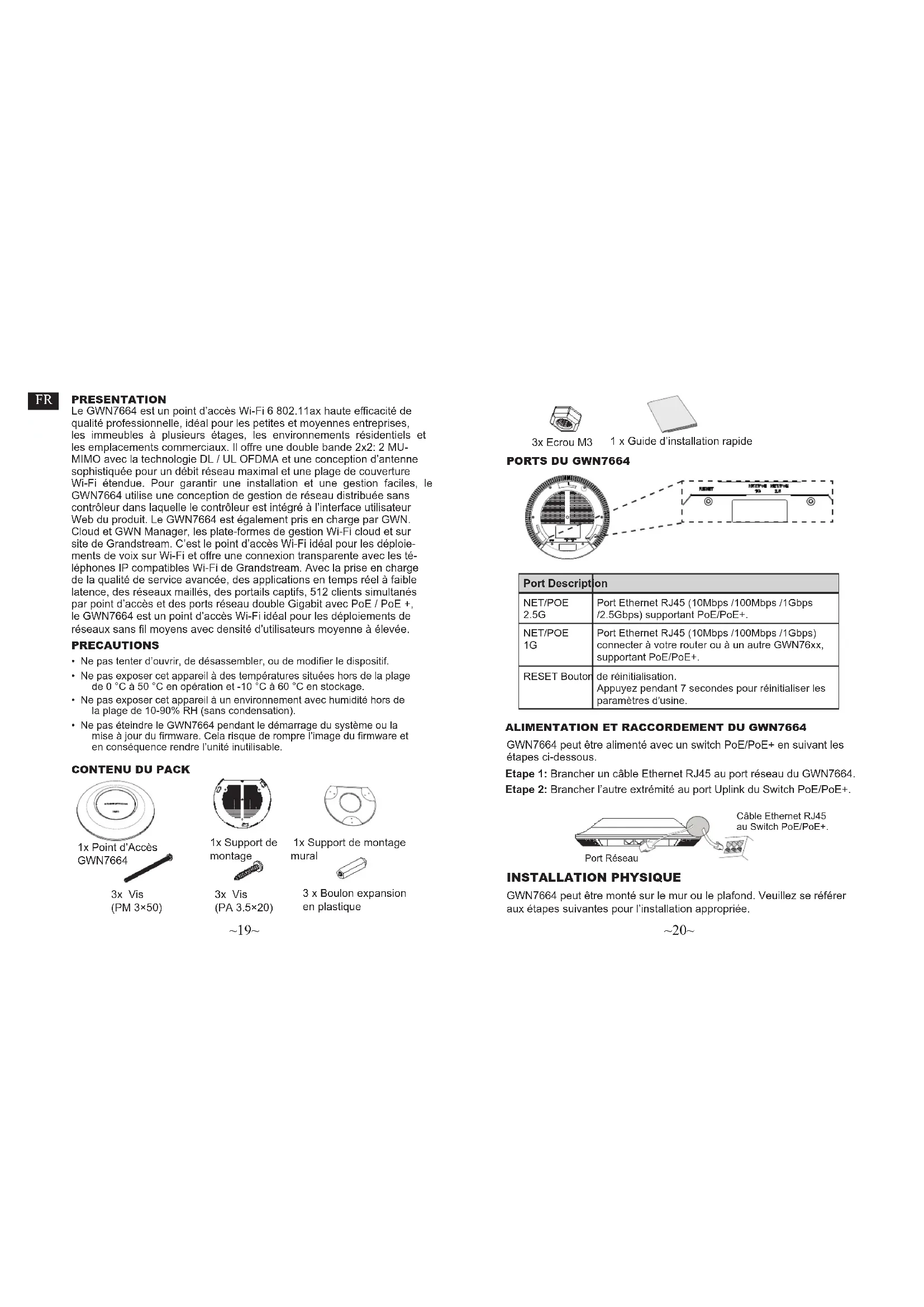

MODE D'EMPLOI GWN7664 GRANDSTREAM

Le GWN7664 est un point d'accès Wi-Fi 6 802.11ax haute efficacité de qualité professionnelle, idéal pour les petites et moyennes entreprises, les immeubles à plusieurs étages, les environnements résidentiels et les emplacements commerciaux. Il offre une double bande 2x2: 2 MU-MIMO avec la technologie DL / UL OFDMA et une conception d'antenne sophistiquée pour un débit réseau maximal et une plage de couverture Wi-Fi étendue. Pour garantir une installation et une gestion faciles, le GWN7664 utilise une conception de gestion de réseau distribuée sans contrôleur dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Le GWN7664 est également pris en charge par GWN. Cloud et GWN Manager, les plate-formes de gestion Wi-Fi cloud et sur site de Grandstream. C'est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP compatibles Wi-Fi de Grandstream. Avec la prise en charge de la qualité de service avancée, des applications en temps réel à faible latence, des réseaux maillés, des portails captifs, 512 clients simultanés par point d'accès et des ports réseau double Gigabit avec PoE / PoE +, le GWN7664 est un point d'accès Wi-Fi idéal pour les déploiements de réseaux sans fil moyens avec densité d'utilisateurs moyenne à élevée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 50 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7664 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

3x Vis (PM 3×50)

1x Support de montage

3x Vis (PA 3.5×20)

1x Support de montage mural

3 x Boulon expansion en plastique

\~19\~

3x Ecrou M3

1 x Guide d'installation rapide

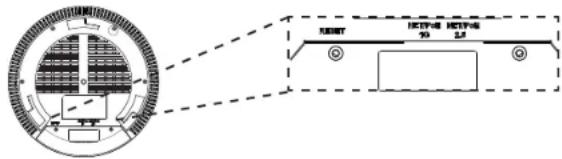

PORTS DU GWN7664

Port Description
NET/POE 2.5G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) supportant PoE/PoE+.
NET/POE 1G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps) connecter à votre router ou à un autre GWN76xx, supportant PoE/PoE+.
RESET Bouton	de réinitialisation.Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7664

GWN7664 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7664. Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Câble Ethernet RJ45 au Switch PoE/PoE+. Port Réseau

INSTALLATION PHYSIQUE

GWN7664 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

\~20\~

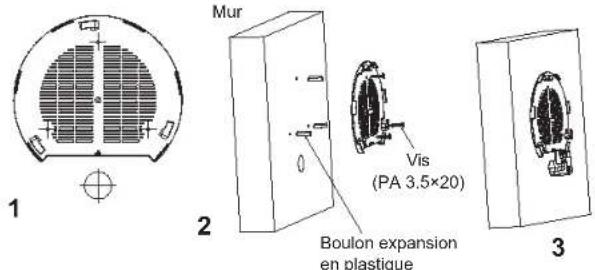

Montage Mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).

3. Si votre câble Ethernet passe à travers le mur, couper ou percer un cercle d'environ 18 mm de diamètre.

4. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664.

2. Aligner la flèche sur le GWN7664 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.

3. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.

2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).

3. Insérer les vis dans le support de montage.

1

Support de montage mural Ecrou M3 2 Vis M3.0x50

3

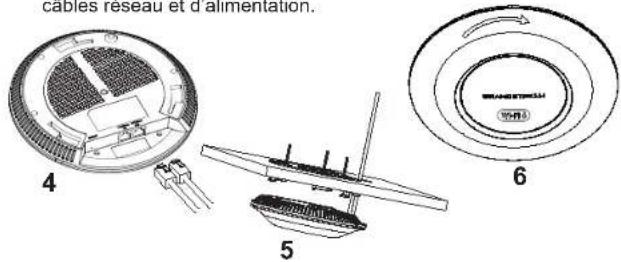

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7664 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

cables réseau et d'alimentation. 4 5 6

\~22\~

Le GWN7664 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7664 et connexion au réseau, le GWN7664 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

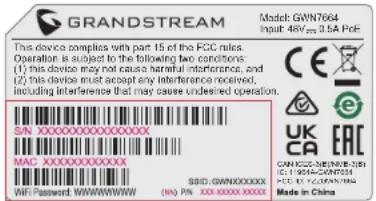

Note: Le SSID et mot de passe par défaut du GWN7664 sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7664, ou au même réseau que le GWN7664 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7664 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7664, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7664 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7664 avec l'adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad8b4e28.local

Méthode 2: Détecter le GWN7664 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7664 connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7664, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7664).

GRANDSTREAM GRANDSTREAM.COM GWN7664 Login Page 10

Notes :

• Assurez-vous que le GWN7664 n'est pas déjà associé à une autre GWN7664 Access Point en tant qu'esclave, GWN7000 Router Series, GWN.Cloud, Ou GWN Manager, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7664 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7664 via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
