Caractéristique	Détails
Type de produit	Point d'accès sans fil
Normes Wi-Fi	Wi-Fi 802.11ac Wave 2
Fréquences	Dual-band (2.4 GHz et 5 GHz)
Débit maximal	Jusqu'à 1.75 Gbps
Ports Ethernet	4 ports Gigabit Ethernet
Alimentation	PoE (Power over Ethernet)
Zone de couverture	Extérieur, jusqu'à 200 mètres
Nombre d'utilisateurs simultanés	Jusqu'à 256 utilisateurs
Gestion	Via interface web et GWN.Cloud
Fonctionnalités de sécurité	WPA/WPA2/WPA3, VLAN, isolation des clients
Dimensions	220 x 220 x 60 mm
Poids	1.2 kg
Conditions d'utilisation	Température de fonctionnement : -40°C à 60°C
Garantie	1 an

FOIRE AUX QUESTIONS - GWN7664LR GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7664LR aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Cela réinitialisera l'appareil aux paramètres d'usine.

Comment me connecter au réseau Wi-Fi du GRANDSTREAM GWN7664LR ?

Recherchez le réseau Wi-Fi avec le nom par défaut 'GWN7664LR-XXXX' sur vos appareils. Entrez le mot de passe par défaut fourni avec le produit pour vous connecter.

Que faire si le GRANDSTREAM GWN7664LR ne détecte pas le réseau ?

Vérifiez que le point d'accès est correctement alimenté et connecté à votre routeur. Assurez-vous également que votre routeur est opérationnel et que les paramètres DHCP sont activés.

Comment mettre à jour le firmware du GRANDSTREAM GWN7664LR ?

Connectez-vous à l'interface web du GWN7664LR, allez dans l'onglet 'Maintenance', puis sélectionnez 'Firmware Upgrade'. Téléchargez la dernière version du firmware depuis le site officiel de Grandstream et suivez les instructions pour mettre à jour.

Le GRANDSTREAM GWN7664LR ne répond pas, que faire ?

Essayez de redémarrer l'appareil en le débranchant puis en le rebranchant. Si le problème persiste, vérifiez l'alimentation et les câbles de connexion.

Comment configurer le GRANDSTREAM GWN7664LR pour un réseau invité ?

Accédez à l'interface web, allez dans 'Wireless Settings', puis 'Guest Network'. Activez le réseau invité et configurez les paramètres selon vos besoins.

Comment changer le mot de passe du Wi-Fi sur le GRANDSTREAM GWN7664LR ?

Connectez-vous à l'interface web, allez dans 'Wireless Settings', puis sous 'Security', vous pourrez modifier le mot de passe du réseau Wi-Fi.

Comment vérifier l'état de connexion des appareils au GRANDSTREAM GWN7664LR ?

Connectez-vous à l'interface web et allez dans 'Status', puis 'Clients'. Vous y trouverez une liste des appareils connectés et leur état.

Pourquoi la vitesse de connexion est-elle lente sur le GRANDSTREAM GWN7664LR ?

Vérifiez la bande passante de votre connexion Internet, la distance entre l'appareil et le point d'accès, et le nombre d'appareils connectés simultanément qui peuvent affecter la vitesse.

Comment sécuriser le réseau Wi-Fi sur le GRANDSTREAM GWN7664LR ?

Utilisez un mot de passe fort, activez le chiffrement WPA3 ou WPA2, et désactivez le SSID broadcast si nécessaire pour plus de sécurité.

MODE D'EMPLOI GWN7664LR GRANDSTREAM

Le GWN7664LR est un point d'accès Wi-Fi 6 802.11ax 4×4:4 d'extérieur destiné aux moyennes et grandes entreprises qui ont besoin de fournir une couverture longue portée en intérieur et en extérieur. Il offre un boîtier résistant aux intempéries et à la chaleur, une technologie MU-MIMO 4×4:4 à double bande avec la technologie DL/UL OFDMA et une conception d'antenne sophistiquée pour un réseau maximal prenant en charge 512 clients et une couverture étendue de 300 mètres. Pour garantir une installation et une gestion faciles, le GWN7664LR comprend un contrôleur intégré dans l'interface utilisateur Web du produit. Il est également pris en charge par GWN.Cloud et GWN Manager, la plateforme de gestion Wi-Fi gratuite de Grandstream, sur site ou dans le nuage. Le GWN7664LR est le point d'accès Wi-Fi idéal pour le déploiement de la voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP voix et vidéo compatibles Wi-Fi de Grandstream. Avec la prise en charge de la qualité de service avancée, des applications en temps réel à faible latence, des réseaux maillés, des portals captifs et des ports réseaux Gigabit doubles avec PoE/PoE+, le GWN7664LR est un point d'accès Wi-Fi extérieur idéal pour les entreprises, les bureaux à plusieurs étages, les entrepôts, les hôpitaux, les écoles et bien plus encore.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de -30 °C à 60 °C en opération et -30 °C à 70 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7664LR pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

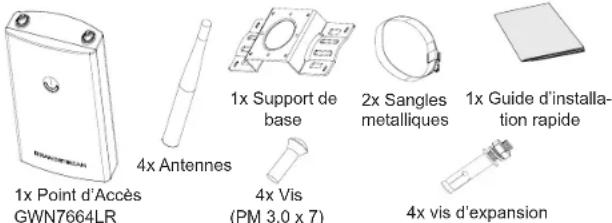

CONTENU DU PACK

1x Point d'Accès GWN7664LR 4x Antennes 1x Support de base 2x Sangles metalliques 1x Guide d'installa- tion rapide 4x Vis (PM 3.0 x 7) 4x vis d'expansion

\~19\~

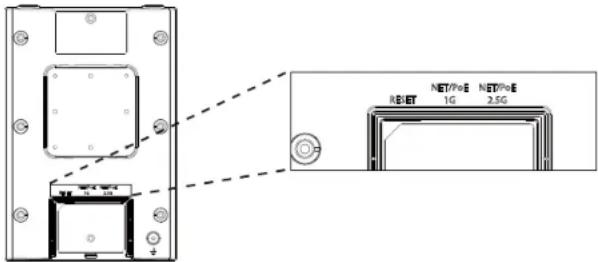

PORTS DU GWN7664LR

NET/Port 1G NET/Port 2.5G

Port Description
NET/POE 2.5G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) supportant PoE/PoE+.
NET/POE 1G	Port Ethernet RJ45 (10/100/1Gbps) connecter à votre router ou à un autre GWN76xx, supportant PoE/PoE+.
RESET Bouton de réinitialisation.Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7664LR

GWN7664LR peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN-7664LR.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Port Réseau Câble Ethernet RJ45 au Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7664LR peut être monté sur le mur ou sur poteau. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

\~20\~

Montage Mural

1. Connectez le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664LR et insérez le capot.
2. Connectez chaque antenne à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrière du point d'accès GWN7664LR.

1

▶

2
▶

1. Percez quatre trous sur le mur en vous référant à la position de ceux sur le support de base. Fixez ensuite une vis d'expansion dans chaque trou.
2. Attachez le point d'accès GWN7664LR en fixant le support de base avec les vis d'extension sur le mur.

Mur 4

\~21\~

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Connectez le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664LR et insérez le capot.
2. Connectez chaque antenne à un connecteur d'antenne en la tournant dans le sens des aiguilles d'une montre.
3. Fixez le support de base avec des vis (PM 3.0 x 7) à l'arrière du point d'accès GWN7664LR.

□□

▶

2

▶

1. Ouvrez les sangles métalliques en tournant le mécanisme de verrouillage dans le sens anti-horaire. Vous pouvez le desserrer à la main ou utiliser un tournevis à tête plate.
2. Redressez l'extrémité des sangles métalliques et faites-la glisser à l'arrière du support de base.
3. Enroulez les sangles métallique autour du poteau et utilisez un tournevis à tête plate pour serrer le mécanisme de verrouillage en le tournant dans le sens des aiguilles d'une montre.

Le GWN7664LR peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7664LR et connexion au réseau, le GWN7664LR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Les informations de mot de passe par défaut du GWN7664LR sont imprimées sur l'étiquette MAC à l'arrière de l'unité.

ACCEDER A L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSID du GWN7664LR, ou au même réseau que le GWN7664LR peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7664LR via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN-7664LR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7664LR sur votre navigateur: https://gwn_.local

Exemple: Un GWN7664LR avec l'adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad8b4e28.local

Méthode 2: Détecter le GWN7664LR via GWNDiscovery-Tool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN-7664LR connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7664LR, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
5. Entrez le nom d'utilisateur et le mot de passe pour vous connecter. (Le nom d'utilisateur par défaut de l'administrateur est «admin» et le mot de passe aléatoire par défaut se trouve sur la balise MAC du GWN7664LR).

• Assurez-vous que le GWN7664LR n'est pas déjà associé à une autre GWN7664LR Access Point en tant qu'esclave, GWN7000 Router Series ou GWN.Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7664LR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7664LR via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products
