GWN7624 - Point d'accès GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi pour entreprises
Marque	Grandstream
Modèle	GWN7624
Normes Wi-Fi	Wi-Fi 5 (802.11ac) avec MU-MIMO 4×4:4
Bandes de fréquence	2,4 GHz et 5 GHz
Clients simultanés	Jusqu'à 200 clients
Ports réseau	1 port Gigabit PoE/PoE+ (uplink), 2 ports Gigabit LAN (dont 1 PoE out sur LAN 3, 2 PoE out si alimenté en PoE+)
Alimentation	PoE / PoE+ (802.3af/at) via port uplink
Gestion	Interface Web intégrée, GWN.Cloud, GWNDiscoveryTool
Sécurité	WPA2-PSK, portail captif, QoS avancé
Portée	Conception d'antenne sophistiquée pour couverture étendue
Température de fonctionnement	-10 °C à 50 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Montage	Mural (support et vis inclus)
Contenu du pack	Point d'accès GWN7624, guide d'installation rapide, vis de montage
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter produits chimiques.
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité ni aux températures extrêmes. Ne pas éteindre pendant la mise à jour.
Réparabilité	Pièces détachées non fournies. Réinitialisation matérielle possible via bouton Reset (7 secondes).
Informations générales	Conçu pour PME, hôtels, bureaux. Compatible avec téléphones IP Grandstream. Prise en charge du maillage.

FOIRE AUX QUESTIONS - GWN7624 GRANDSTREAM

Quel est le SSID et mot de passe par défaut du GWN7624 ?

Le SSID par défaut est GWN suivi des 6 derniers chiffres de l'adresse MAC (ex: GWN8B4E28). Le mot de passe par défaut est aléatoire et imprimé sur l'étiquette MAC de l'appareil.

Comment réinitialiser le GWN7624 aux paramètres d'usine ?

Maintenez le bouton RESET enfoncé pendant environ 7 secondes jusqu'à ce que les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres d'usine.

Comment accéder à l'interface de configuration du GWN7624 ?

Connectez-vous au même réseau que l'AP. Utilisez l'URL https://gwn_.local (ex: https://gwn_c074ad8b4e28.local) ou découvrez l'adresse IP via l'outil GWNDiscoveryTool. Connectez-vous avec l'identifiant admin et le mot de passe situé sur l'étiquette.

Le GWN7624 peut-il être alimenté par un injecteur PoE standard ?

Oui, il accepte l'alimentation PoE/PoE+ (802.3af/at) via le port PoE IN. Utilisez un switch PoE ou un injecteur compatible.

Combien de clients simultanés le GWN7624 supporte-t-il ?

Le GWN7624 peut gérer jusqu'à 200 clients simultanés par point d'accès.

Le GWN7624 dispose-t-il de ports PoE pour alimenter d'autres appareils ?

Oui, les ports LAN 2 et LAN 3 peuvent fournir de l'alimentation PSE (max 6W chacun). Si alimenté en PoE+, les deux ports sont actifs ; si en PoE, seul le LAN 3 l'est.

Comment monter le GWN7624 au mur ?

Utilisez les fentes de montage mural à l'arrière. Marquez et percez les trous, fixez le support mural avec les vis noires, puis vissez le corps de l'AP sur le support. Enfin, fixez le couvercle avec la vis grise sur le côté.

Quelles sont les températures de fonctionnement autorisées ?

En fonctionnement : -10 °C à 50 °C. En stockage : -30 °C à 60 °C. Humidité : 5 à 95 % sans condensation.

Puis-je gérer le GWN7624 à distance via le cloud ?

Oui, le GWN7624 est compatible avec la plateforme cloud GWN.Cloud de Grandstream, permettant une gestion centralisée gratuite.

Comment mettre à jour le firmware du GWN7624 ?

Connectez-vous à l'interface Web, allez dans la section Mise à jour et téléchargez le firmware depuis le site Grandstream. Ne pas éteindre l'appareil pendant la mise à jour.

MODE D'EMPLOI GWN7624 GRANDSTREAM

Le GWN7624 est un point d'accès Wi-Fi est conçu pour les petites et moyennes entreprises, les bureaux, les résidences, les locaux commerciaux, les hotels et plus. Il fournit trois ports réseau Gigabit pour fournir des téléphones IP, IPTV, ordinateurs et appareils similaires avec Ethernet tout en fournissant et port réseau Gigabit de liaison montante avec PoE/PoE+. Le GWN7624 offre Technologie MU-MIMO 4×4:4 et conception d'antenne sophistiquée pour un débit réseau maximal et une plage de couverture Wi-Fi étendue. Pour assurer une installation et une gestion faciles, le GWN7624 utilise une conception de gestion de réseau distribuée sans contrôleur, dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Le GWN7624 est également pris en charge par GWN.Cloud, la plateforme cloud de gestion Wi-Fi gratuite de Grandstream. C'est l'AP Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP qui supporte Wi-Fi de Grandstream. Avec soutien pour la QoS avancée, les applications en temps réel à faible latence, les réseaux maillés, portails captifs et 200 clients simultanés par point d'accès, le GWN7624 est un point d'accès Wi-Fi idéal pour les déploiements de réseaux sans fil moyens avec densité moyenne d'utilisateurs.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de -10 °C à 50 °C en opération et -30 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).
• Ne pas éteindre le GWN7624 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

1x Point d'Accès GWN7624

2x Vis (PM2.5*6*4mm)

1x Vis (KB 2.6*6)

4x Vis(KB 3.5 * 26)

1 x Guide d'installation rapide

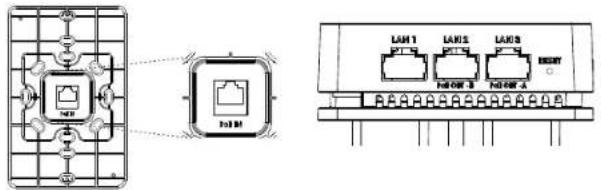

PORTS DU GWN7624

Port Description
PoE IN	Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE/PoE+.
LAN 1 1	k port Ethernet 10/100/1000 Mbps
LAN 2	2 ports Ethernet 10/100/1000Mbps avec PSE.
LAN 3	Remarques :La sortie maximale de chaque port PSE est de 6 W.S'il est alimenté par PoE+, LAN 2 (PoE OUT -B) et LAN 3 (PoE OUT -A) peut être utilisé comme PSE.S'il est alimenté par PoE, seul LAN 3 (PoE OUT -A) peut être utilisé comme PSE.
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7624

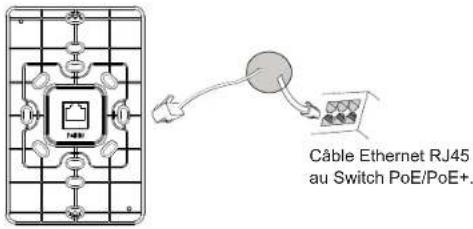

GWN7624 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7624.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Câble Ethernet RJ45 au Switch PoE/PoE+.

\~17\~

INSTALLATION PHYSIQUE

GWN7624 peut être monté sur le mur. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

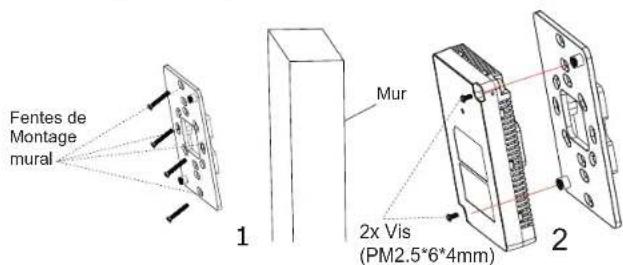

Montage Mural

1. Utilisez un ruban à mesurer pour mesurer la distance entre les deux fentes de montage mural à l'arrière du point d'accès GWN7624 et utilisez un crayon pour marquer les trous de vis de fixation sur le mur
2. Percez les trous aux endroits que vous avez marqués, puis fixez le point d'accès GWN7624 au mur via les fentes de montage mural.
3. Utilisez les vis noires pour monter le corps principal du GWN7624 sur le support mural après avoir monté le support mural sur le mur.

Fentes de Montage mural 1 Mur 2x Vis (PM2.5*6*4mm) 2

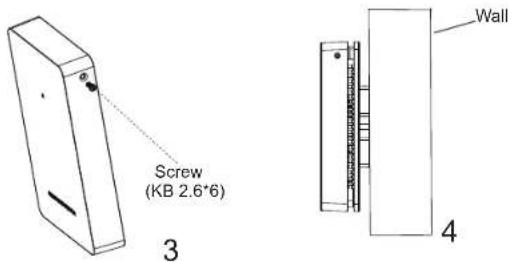

1. Fixez la couverture avec le corps du GWN7624 puis la vis grise sur le côté.

Screw (KB 2.6*6) 3 Wall 4

\~18\~

Le GWN7624 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7624 et connexion au réseau, le GWN7624 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSID et mot de passe par défaut du GWN7624 sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7624, ou au même réseau que le GWN7624 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7624 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7624, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7624 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7624 avec l'adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL:

https://gwn_c074ad8b4e28.local

Méthode 2: Détecter le GWN7624 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7624 connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7624, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
5. Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7624).

GWN7624

Remarques:

• Assurez-vous que le GWN7624 n'est pas déjà associé à une autre GWN7624 Access Point en tant qu'esclave, GWN70xx Router Series ou GWN.Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7624 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7624 via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products
