Type de produit	Point d'accès Wi-Fi 6 intérieur
Marque	Grandstream
Modèle	GWN7660
Dimensions (approx.)	175 mm × 175 mm × 33 mm
Poids (approx.)	300 g
Alimentation	PoE 802.3af/at (port NET/POE)
Norme Wi-Fi	IEEE 802.11ax (Wi-Fi 6), double bande 2,4 GHz/5 GHz
Débit maximal	Jusqu'à 1,2 Gbps (2,4 GHz: 574 Mbps, 5 GHz: 1201 Mbps)
Technologie radio	2x2:2 MU-MIMO, DL/UL OFDMA
Nombre de clients simultanés	Jusqu'à 256 par point d'accès
Interfaces réseau	1 port RJ45 10/100/1000 PoE/PoE+, 1 port RJ45 10/100/1000
Gestion	Interface web intégrée, GWN.Cloud, GWN Manager
Fonctionnalités avancées	Réseau maillé (mesh), portail captif, QoS, VLAN, multi-SSID
Sécurité	WPA2/WPA3, liste de contrôle d'accès, isolation sans fil
Montage	Mural ou au plafond (support inclus)
Contenu du pack	Point d'accès, support mural, support plafond, vis, écrous, guide d'installation
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Précautions d'emploi	Ne pas ouvrir ni modifier. Température de fonctionnement : 0 à 45 °C. Humidité 10-90 % (sans condensation).
Réinitialisation	Bouton Reset : appuyer 7 secondes pour revenir aux paramètres d'usine.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. L'appareil doit être remplacé en cas de panne.

FOIRE AUX QUESTIONS - GWN7660 GRANDSTREAM

Comment connaître le SSID et le mot de passe par défaut du GWN7660 ?

Le SSID par défaut est GWN suivi des 6 derniers chiffres de l'adresse MAC (ex: GWN8B4E28). Le mot de passe par défaut est imprimé sur l'étiquette MAC au dos de l'appareil ou sur l'emballage.

Comment réinitialiser le GWN7660 aux paramètres d'usine ?

Appuyez sur le bouton RESET pendant environ 7 secondes jusqu'à ce que les LEDs clignotent. L'appareil redémarrera avec les réglages d'usine.

Comment alimenter le GWN7660 ?

Le GWN7660 s'alimente via le port NET/POE avec un switch PoE 802.3af/at ou un injecteur PoE. Il n'est pas livré avec un adaptateur secteur.

Le GWN7660 peut-il être monté au plafond ?

Oui, le support de montage mural et le support de plafond sont inclus. Suivez les instructions de la notice pour un montage sécurisé. Le plafond est recommandé pour une meilleure couverture.

Comment accéder à l'interface de configuration du GWN7660 ?

Connectez-vous au même réseau que le point d'accès. Utilisez l'URL https://gwn_ suivi de l'adresse MAC (ex: gwn_c074ad8b4e28.local) ou l'outil GWNDiscoveryTool pour trouver l'adresse IP. Les identifiants par défaut sont 'admin' et le mot de passe aléatoire sur l'étiquette.

Le GWN7660 supporte-t-il le Wi-Fi 6 (802.11ax) ?

Oui, il est conforme à la norme Wi-Fi 6 (802.11ax) double bande avec MU-MIMO et OFDMA, offrant des débits élevés et une meilleure efficacité en environnement dense.

Combien de clients peuvent se connecter simultanément au GWN7660 ?

Le GWN7660 peut gérer jusqu'à 256 clients simultanés par point d'accès, idéal pour les déploiements à densité moyenne à élevée.

Puis-je utiliser le GWN7660 en mode maillé (mesh) ?

Oui, le GWN7660 supporte le réseau maillé (mesh). Vous pouvez associer plusieurs points d'accès sans fil entre eux pour étendre la couverture sans câblage supplémentaire.

Est-il possible de gérer le GWN7660 à distance via le cloud ?

Oui, le GWN7660 est compatible avec GWN.Cloud (gestion cloud) et GWN Manager (sur site). Vous pouvez les configurer et surveiller à distance via ces plateformes.

Que faire si j'oublie le mot de passe administrateur du GWN7660 ?

Effectuez une réinitialisation d'usine en appuyant 7 secondes sur le bouton RESET. Le mot de passe reviendra à celui imprimé sur l'étiquette de l'appareil.

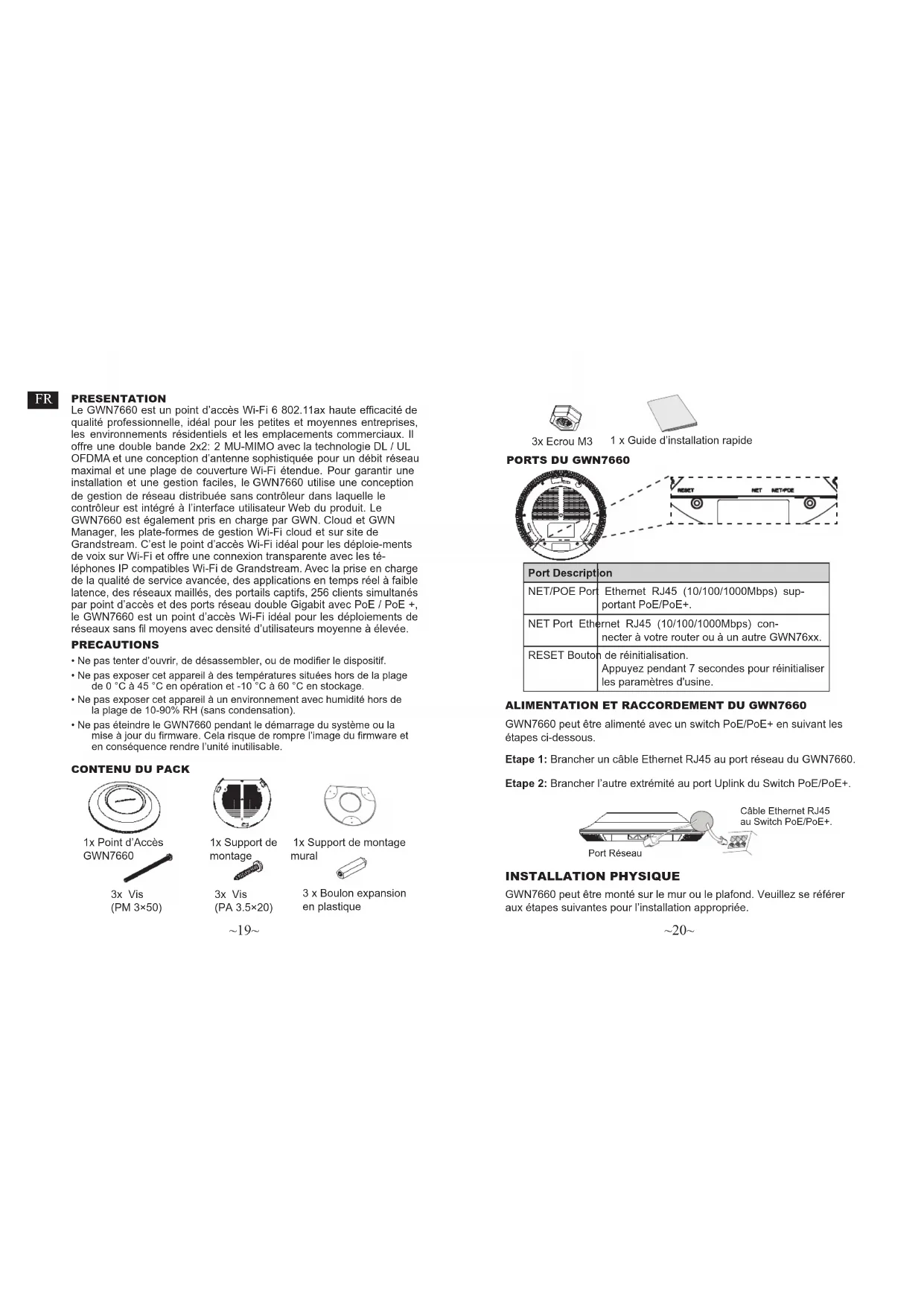

MODE D'EMPLOI GWN7660 GRANDSTREAM

Le GWN7660 est un point d'accès Wi-Fi 6 802.11ax haute efficacité de qualité professionnelle, idéal pour les petites et moyennes entreprises, les environnements résidentiels et les emplacements commerciaux. Il offre une double bande 2x2: 2 MU-MIMO avec la technologie DL / UL OFDMA et une conception d'antenne sophistiquée pour un débit réseau maximal et une plage de couverture Wi-Fi étendue. Pour garantir une installation et une gestion faciles, le GWN7660 utilise une conception de gestion de réseau distribuée sans contrôleur dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Le GWN7660 est également pris en charge par GWN. Cloud et GWN Manager, les plate-formes de gestion Wi-Fi cloud et sur site de Grandstream. C'est le point d'accès Wi-Fi idéal pour les déploie-ments de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP compatibles Wi-Fi de Grandstream. Avec la prise en charge de la qualité de service avancée, des applications en temps réel à faible latence, des réseaux maillés, des portails captifs, 256 clients simultanés par point d'accès et des ports réseau double Gigabit avec PoE / PoE +, le GWN7660 est un point d'accès Wi-Fi idéal pour les déploiements de réseaux sans fil moyens avec densité d'utilisateurs moyenne à élevée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 45 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7660 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

1x Point d'Accès GWN7660

3x Vis (PM 3×50)

1x Support de montage

3x Vis (PA 3.5×20)

1x Support de montage mural

3 x Boulon expansion en plastique

\~19\~

3x Ecrou M3

1 x Guide d'installation rapide

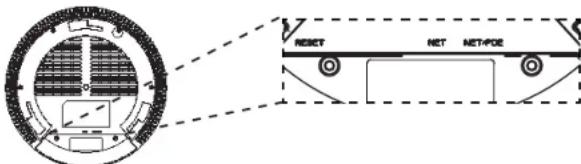

PORTS DU GWN7660

Port Description
NET/POE Port	Ethernet RJ45 (10/100/1000Mbps) support PoE/PoE+.
NET Port Ethernet	RJ45 (10/100/1000Mbps) connecter à votre router ou à un autre GWN76xx.
RESET Bouton	de réinitialisation.Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7660

GWN7660 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7660.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7660 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

\~20\~

Montage Mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).
3. Si votre câble Ethernet passe à travers le mur, couper ou percer un cercle d'environ 18 mm de diamètre.
4. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

Mur Vis (PA 3.5×20)

Boulon expansion en plastique

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7660.
2. Aligner la flèche sur le GWN7660 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.
3. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

4

6
\~21\~

Montage au Plafond

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).
3. Insérer les vis dans le support de montage.

1

Support de
montage mural
Ecrou M3

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7660.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7660 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

4

Le GWN7660 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7660 et connexion au réseau, le GWN7660 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSID et mot de passe par défaut du GWN7660 sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7660, ou au même réseau que le GWN7660 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7660 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7660, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7660 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7660 avec l'adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad8b4e28.local

Méthode 2: Détecter le GWN7660 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7660 connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7660, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7660).

GwN7660 Login 12

Notes :

• Assurez-vous que le GWN7660 n'est pas déjà associé à une autre GWN7660 Access Point en tant qu'esclave, GWN7000 Router Series, GWN.Cloud, Ou GWN Manager, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7660 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7660 via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
