GWN7660 - 接入点 GRANDSTREAM - 免费用户手册

产品类型	室内Wi-Fi 6接入点
品牌	Grandstream
型号	GWN7660
尺寸（约）	175毫米×175毫米×33毫米
重量（约）	300克
供电	PoE 802.3af/at（NET/POE端口）
Wi-Fi标准	IEEE 802.11ax (Wi-Fi 6)，双频2.4GHz/5GHz
最大速率	高达1.2 Gbps（2.4GHz: 574 Mbps, 5GHz: 1201 Mbps）
无线电技术	2x2:2 MU-MIMO, DL/UL OFDMA
同时连接客户端数	每个接入点最多256个
网络接口	1个RJ45 10/100/1000 PoE/PoE+端口，1个RJ45 10/100/1000端口
管理	内置Web界面，GWN.Cloud，GWN Manager
高级功能	网状网络（Mesh），强制门户，QoS，VLAN，多SSID
安全	WPA2/WPA3，访问控制列表，无线隔离
安装	壁挂或天花板（包含支架）
包装内容	接入点，壁挂支架，天花板支架，螺丝，螺母，安装指南
维护与清洁	用柔软的干布擦拭。请勿使用化学品。
使用注意事项	请勿打开或改装。工作温度：0至45°C。湿度10-90%（无冷凝）。
重置	重置按钮：按住7秒恢复出厂设置。
备件与可维修性	无可用备件。设备故障时需更换。

常见问题 - GWN7660 GRANDSTREAM

如何知道GWN7660的默认SSID和密码？

默认SSID是GWN后跟MAC地址的最后6位数字（例如：GWN8B4E28）。默认密码印在设备背面或包装上的MAC标签上。

如何将GWN7660恢复出厂设置？

按住RESET按钮约7秒，直到LED闪烁。设备将重启并恢复出厂设置。

如何为GWN7660供电？

GWN7660通过NET/POE端口使用PoE 802.3af/at交换机或PoE注入器供电。不附带电源适配器。

GWN7660可以安装在天花板上吗？

是的，包含壁挂和天花板安装支架。请按照说明进行安全安装。建议安装在天花板以获得更好的覆盖范围。

如何访问GWN7660的配置界面？

连接到与接入点相同的网络。使用URL https://gwn_后跟MAC地址（例如：gwn_c074ad8b4e28.local）或GWNDiscoveryTool工具查找IP地址。默认用户名是'admin'，密码是标签上的随机密码。

GWN7660支持Wi-Fi 6 (802.11ax)吗？

是的，它符合Wi-Fi 6 (802.11ax)双频标准，支持MU-MIMO和OFDMA，提供高速率和密集环境下的更高效率。

GWN7660可以同时连接多少客户端？

GWN7660每个接入点最多可处理256个同时连接的客户端，适合中高密度部署。

我可以使用GWN7660的网状（Mesh）模式吗？

是的，GWN7660支持网状网络（Mesh）。您可以将多个接入点无线连接，无需额外布线即可扩展覆盖范围。

是否可以通过云远程管理GWN7660？

是的，GWN7660兼容GWN.Cloud（云管理）和GWN Manager（本地管理）。您可以通过这些平台远程配置和监控。

如果我忘记了GWN7660的管理员密码怎么办？

按住RESET按钮7秒进行恢复出厂设置。密码将恢复为设备标签上印制的密码。

用户手册 GWN7660 GRANDSTREAM

GWN7660是一款高效的企业级802.11ax Wi-Fi 6接入点，非常适合中小型企业、多层建筑和商业场所。它提供双频2x2:2MU-MIMO，采用DI/UL OFDMA技术和先进的天线设计，可实现最大网络吞吐量和扩展Wi-Fi覆盖范围。为确保轻松安装和管理，GWN7660采用无控制器的分布式网络管理设计，其中控制器嵌入在产品的Web用户界面中。GWN7660还支持GWN.Cloud 和 GWN Manager——潮流网络的免费云和本地Wi-Fi管理平台。它是Wi-Fi语音部署的理想Wi-Fi AP，并提供与潮流网络具有Wi-Fi功能的IP电话的无缝连接。GWN7660支持高级QoS、低延迟实时应用、网状网络、强制门户、每个AP 256个并发客户端和PoE/PoE+双千兆网络端口，是中等用户密度的中等无线网络部署的理想Wi-Fi接入点

注意事项

• 不要尝试打开、拆解或修改设备。
• 不要将本设备暴露在温度 0^ C 至 45^ C 的工作环境或 -10^ C 至 60^ C 的储存环境以外。
• 不要将本设备暴露在环境湿度如下范围以外：10-90%RH（无冷凝）。
• 系统启动或固件升级期间不要中断电源。这可能会损坏设备固件，并导致设备故障。

包装内容

1x GWN7660 无线热点

1x 安装支架

1x天花板安装支架

3x 螺丝 (PM 3×50)

3x螺丝(PA 3.5×20)

3x塑料膨胀螺栓

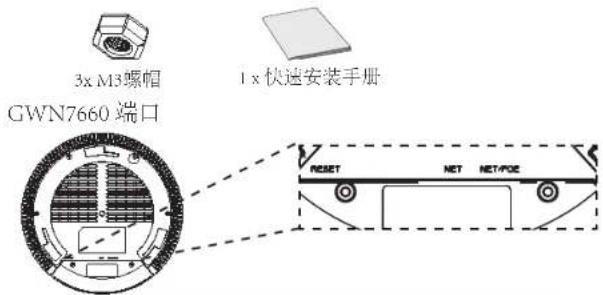

3x M3螺帽 GWN7660 端口 1 x 快速安装手册 RESET NET NET/POE

端口描述
NET/POE	以太网RJ45端口(10/100/1000Mbps),需要支持PoE/PoE+。
NET	以太网RJ45端口(10/100/1000Mbps),连接至路由器或另一个GWN76xx。
RESET	恢复出厂设置按钮。按7秒恢复出厂默认设置。

上电和连接GWN7660

GWN7660可以使用PoE或PoE+的通过以下步骤来供电：

第1步：将RJ45以太网电缆插入GWN7660的网络端口。

第2步：将RJ45以太网电缆的另一端插入有PoE/PoE+供电的交换机口。

RJ45电缆连接到以太网供电的（PoE/PoE+）交换机或者PoE/PoE+供电转换头。

硬件安装

GWN7660可安装在墙壁或天花板上，请参阅下列步骤进行适当的安装。

壁挂式安装

1. 将安装支架放置在所需安装的位置并箭头朝上。
2. 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径25mm）。
3. 在墙上裁剪或者钻一个直径约为18mm的圆孔，以便网线从墙体穿过。
4. 将膨胀螺栓放入5.5毫米的孔。通过将螺丝拧入螺栓把安装支架固定在墙上。

1

墙壁 螺丝 (PA 3.5x20)

塑料膨胀螺栓

3

1. 将以太网电缆的RJ45端口插入GWN7660的网络端口中。
2. 将在GWN7660AP的箭头与安装支架的锁定选项卡上的箭头，并确保您的周报牢固就位安装支架。
3. 将GWN7660顺时针旋转直至其锁定到位。

4

6
\~9\~

顶式安装

备注：推荐将设备安装在天花板上以确保信号的最优覆盖性能

1. 拆下吊顶板。
2. 将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十字线孔直径25毫米）。
3. 将螺钉放入安装托架。
4. 将以太网电缆的RJ45端口插入GWN7660的网络端口中.

1

天花板安装支架 M3螺帽

1. 将在GWN7660AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保您的GWN牢固地安装在支架上并连接上了网络和电源线。
2. 将GWN7660顺时针旋转直至其锁定到位。

4

新的GWN7660会有默认的Wi-Fi广播。

将GWN7660上电起机并连接至网络，GWN7660会广播默认的SSID。该SSID是基于设备的MAC地址后六位：GWN[MAC后六位]，并且使用随机的密码。

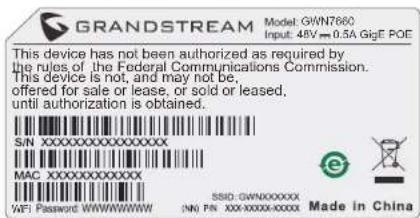

注意：GWN7660的默认SSID和随机密码打印在设备的MAC地址贴纸上。

将电脑连接到GWN7660广播的无线网，或GWN7660所在的局域网。就可以用以下的几种方式来发现并访问GWN7660的配置页面：

方法1：用MAC地址来发现GWN7660。

1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的 MAC 地址。
2. 在连接到GWN7660广播的无线网，或GWN7660所在的局域网的电脑上，用浏览器输入网址：https://gwn_local 比如：如果GWN7660的MAC地址为C0:74:A1D:8B:4E:28，那么则输入 https://gwn_c074ad8b4c28.local

方法2：用GWNDiscoveryTool发现GWN7660。

1. 从下面的连接下载GWNDiscoveryTool: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. 打开GWNDiscoveryTool，并点击Scan（扫描）。

3. 这个软件将帮助你发现局域网下所有的GWN7660并显示他们MAC地址和IP地址。

4. 点击Manage Device（管理设备）后，你将被引导到GWN7660的配置界面。或者也可以通过在浏览器中输入所查找到GWN7660的IP地址。

输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为：admin；缺省密码为随机值，写于GWN7660机体的贴纸上）

GWN7660

备注：

• 确认GWN7660并没有被配对到另一个GWN76xx或者GWN7000系列路由器或者GWN.Cloud或者GWN Manager，否则配置界面将无法登录。
• 如果GWN7660已经被配对，请从它的配主那里接触配对，或者恢复该设备的出厂设置。
• 遵守当地关于频带、发射功率及其他相关法规是每个用户的责任。
• 请在https://www.gwn.cloud.进行GWN7660的云端管理。

GNU GPL许可条款已包含在设备同件中，可以通过设备的Web用户界面my_device_ip/gpl_license进行访问。也可以通过以下链接访问：http://www.grandstream.com/legal/open-source-software如果需要包含GPL源代码信息的CD，请发邮件到[e-mail]提交请求。

欲获取详细的话机使用信息，请在以下链接中下载GWN7660用户手册。
