MANUAL DE UTILIZADOR GWN7660 GRANDSTREAM

O GWN7660 é um ponto de acesso 802.11ax Wi-Fi 6 de nível em- presarial de alta eficiência, ideal para empresas de pequeno e médio porte, edifícios de vários andares, e locais comerciais. Oferece banda dupla 2x2:2 MU-MIMO com tecnologia DL/UL OFDMA e uma antena com desenho sofisticado para um ren- dimento máximo de rede e alcance de cobertura Wi-Fi expandido. Para garantir uma instalação e gerenciamento simples, o GWN7660 usa um gerenciamento de rede distribuído sem controlador no qual o controlador está incorporado na interface de usuário web do produto. O GWN7660 também é compatível com os sistemas de gerencia- mento na nuvem GWN.Cloud e local GWN Manager da Grandstream. É o ponto de acesso Wi-Fi ideal para implantações de voz sobre Wi- Fi e oferece uma conexão perfeita com telefones IP com capacidade Wi-Fi da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, redes mesh, portais cativos, 256 clientes simultâneos por AP e duas portas de rede Gigabit com PoE/ PoE+, o GWN7660 é um ponto de acesso Wi-Fi ideal para implanta- ções de rede sem o com densidade de usuários média a alta. PRECAUÇÕES

• Não tente abrir, desmontar, ou modicar o dispositivo.

• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 45 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.

• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).

• Não desligue e ligue a energia do GWN7660 durante o reinicio do sistema ou durante a atualização de rmware. Você pode corromper o rmware e causar a avaria do dispositivo. Access Point GWN7660 Suporte de Montagem Suporte de montagem no teto

3x Parafuso (PM 3 x 50) 3x Parafuso (PA 3.5 x 20) 3x Parafuso de expansão de plástico

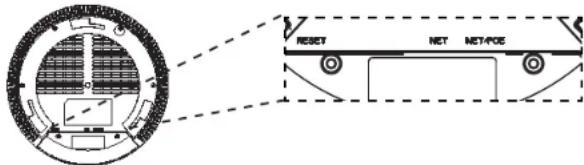

O GWN7660 pode ser alimentado utilizando um switch PoE/PoE+ se- guindo as seguintes instruções: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN7660. Passo 2: Conecte a outra ponta na porta do switch PoE/PoE+ (Power over Ethernet). Porta Descrição NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) su- porta PoE/PoE+. NET Portas Ethernet RJ45 (10/100/1000Mbps) para conectar o seu roteador ou outro GWN76xx. RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para restabel- ecer as congurações aos padrões de fábrica. 1x Guia de Instalação Rápida 3x Porca M3 Porta de rede Cabo ethernet RJ45 para o switch PoE/PoE+ (Power over Ethernet)

INSTALAÇÃO DO HARDWARE

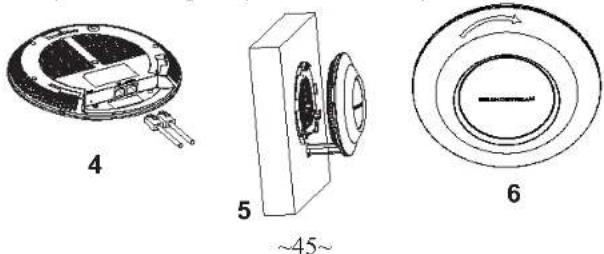

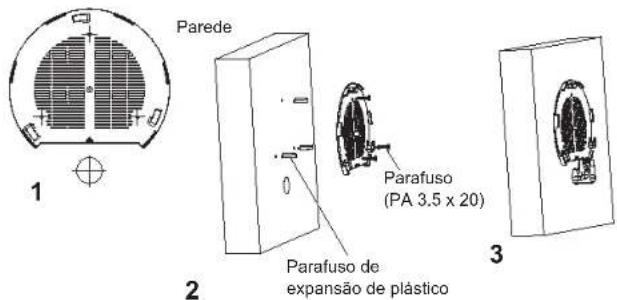

O GWN7660 pode ser montado na parede ou no teto. Por favor con- sulte os seguintes passos para uma correta instalação.~45~ ~46~ Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na

parede com a seta apontando para acima.

2. Utilize um lápis para marcar o lugar dos quatro furos da montagem

(furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

3. Se o cabo ethernet passa pela parede, deverá fazer um círculo

com aproximadamente 18 mm de diâmetro.

6. Utilize um lápis para marcar o lugar dos quatro furos da montagem

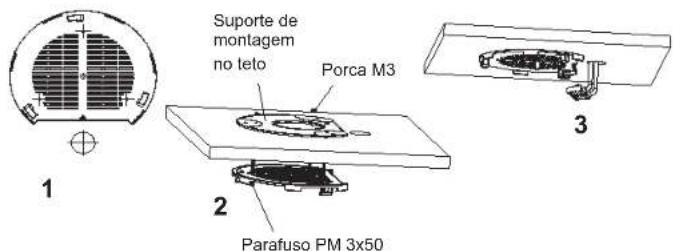

suporte de montagem à parede inserindo os parafusos nas buchas. Parede Parafuso (PA 3.5 x 20) Parafuso de expansão de plástico Montagem no Teto Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

3. Inserir os parafusos através do suporte de montagem.

Parafuso PM 3x50 Suporte de montagem no teto

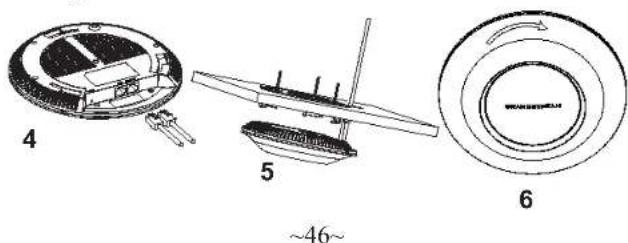

travamento do suporte de montagem e vericar que seu GWN está rmemente xado no suporte de montagem e conecte os cabos de alimentação e de rede.

6. Vire o GWN em sentido horário até encaixar no lugar e se encaixa

no guia de travamento.

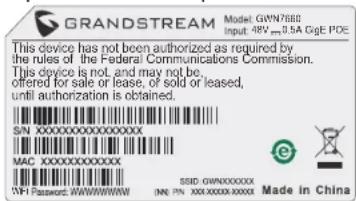

6~47~ ~48~ CONECTAR À REDE Wi-Fi PADRÃO DO GWN7660 O GWN7660 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão. Depois de abrir a caixa do GWN7660 e conecta-lo à rede, o GWN7660 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória. Aviso: A informação do SSID e senha padrão do GWN7660 estão impressos na etiqueta da MAC do dispositivo. Um computador conectado ao SSID do GWN7660, ou em a mesma rede que o GWN7660 pode descobrir e acessar à interface de conguração utilizando um dos métodos mencionados abaixo: Método 1: Descobrir o GWN7660 utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do

dispositivo, ou na embalagem.

2. A partir do computador conectado na mesma rede que o GWN7660,

coloque no seu navegador o endereço https://gwn_<mac>.local utilizando o endereço MAC do GWN7660. Exemplo: se um GWN7660 possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_ c074ad8b4e28.local no seu navegador. Método 2: Descobrir o GWN7660 utilizando o GWNDiscov- eryTool

2. Abrir o GWNDiscoveryTool, e clique em Scan.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

3. A ferramenta irá descobrir todos os Access Points GWN7660 co-

nectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à in-

terface de conguração do GWN7660, ou coloque manualmente no navegador o endereço IP exibido. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN766048V 0.5A GigE POE WiFi Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória prede- terminada pode ser encontrada na etiqueta do GWN7660). Para o manual do usuário detalhado, faça o download desde: http://www.grandstream.com/our-products Nota :

• Conra que o GWN7660 não está emparelhado como escravo com outro Access point GWN7660, ou com algum Router da série GWN7000, GWN Cloud, GWN Manager, caso contrario a interface de conguração não poderá ser acessada.

• Se o GWN7660 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.

• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de freqüência, para a potência de transmissão e outras.
