Produkttyp	Innenraum-Wi-Fi-6-Zugangspunkt
Marke	Grandstream
Modell	GWN7660
Abmessungen (ca.)	175 mm × 175 mm × 33 mm
Gewicht (ca.)	300 g
Stromversorgung	PoE 802.3af/at (NET/POE-Anschluss)
Wi-Fi-Standard	IEEE 802.11ax (Wi-Fi 6), Dualband 2,4 GHz/5 GHz
Maximale Datenrate	Bis zu 1,2 Gbit/s (2,4 GHz: 574 Mbit/s, 5 GHz: 1201 Mbit/s)
Funktechnologie	2x2:2 MU-MIMO, DL/UL OFDMA
Anzahl gleichzeitiger Clients	Bis zu 256 pro Zugangspunkt
Netzwerkschnittstellen	1 RJ45-Anschluss 10/100/1000 PoE/PoE+, 1 RJ45-Anschluss 10/100/1000
Verwaltung	Integrierte Weboberfläche, GWN.Cloud, GWN Manager
Erweiterte Funktionen	Mesh-Netzwerk, Captive Portal, QoS, VLAN, Multi-SSID
Sicherheit	WPA2/WPA3, Zugriffskontrollliste, WLAN-Isolierung
Montage	Wand- oder Deckenmontage (Halterung inklusive)
Packungsinhalt	Zugangspunkt, Wandhalterung, Deckenhalterung, Schrauben, Muttern, Installationsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht öffnen oder modifizieren. Betriebstemperatur: 0 bis 45 °C. Luftfeuchtigkeit 10-90 % (nicht kondensierend).
Zurücksetzen	Reset-Taste: 7 Sekunden drücken, um auf Werkseinstellungen zurückzusetzen.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Das Gerät muss bei Defekt ausgetauscht werden.

Häufig gestellte Fragen - GWN7660 GRANDSTREAM

Wie erfahre ich die SSID und das Standard-Passwort des GWN7660?

Die Standard-SSID ist GWN gefolgt von den letzten 6 Ziffern der MAC-Adresse (z.B. GWN8B4E28). Das Standard-Passwort ist auf dem MAC-Etikett auf der Rückseite des Geräts oder auf der Verpackung aufgedruckt.

Wie setze ich den GWN7660 auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste etwa 7 Sekunden lang, bis die LEDs blinken. Das Gerät startet mit den Werkseinstellungen neu.

Wie wird der GWN7660 mit Strom versorgt?

Der GWN7660 wird über den NET/POE-Anschluss mit einem PoE-Switch 802.3af/at oder einem PoE-Injektor mit Strom versorgt. Es wird kein Netzteil mitgeliefert.

Kann der GWN7660 an der Decke montiert werden?

Ja, die Wandhalterung und die Deckenhalterung sind im Lieferumfang enthalten. Befolgen Sie die Anweisungen in der Anleitung für eine sichere Montage. Die Deckenmontage wird für eine bessere Abdeckung empfohlen.

Wie greife ich auf die Konfigurationsoberfläche des GWN7660 zu?

Verbinden Sie sich mit demselben Netzwerk wie der Zugangspunkt. Verwenden Sie die URL https://gwn_ gefolgt von der MAC-Adresse (z.B. gwn_c074ad8b4e28.local) oder das Tool GWNDiscoveryTool, um die IP-Adresse zu finden. Die Standard-Anmeldedaten sind 'admin' und das zufällige Passwort auf dem Etikett.

Unterstützt der GWN7660 Wi-Fi 6 (802.11ax)?

Ja, es entspricht dem Wi-Fi 6 (802.11ax) Dualband-Standard mit MU-MIMO und OFDMA und bietet hohe Datenraten und eine bessere Effizienz in dichten Umgebungen.

Wie viele Clients können sich gleichzeitig mit dem GWN7660 verbinden?

Der GWN7660 kann bis zu 256 gleichzeitige Clients pro Zugangspunkt verwalten, ideal für Bereitstellungen mit mittlerer bis hoher Dichte.

Kann ich den GWN7660 im Mesh-Modus verwenden?

Ja, der GWN7660 unterstützt das Mesh-Netzwerk. Sie können mehrere Zugangspunkte drahtlos miteinander verbinden, um die Abdeckung ohne zusätzliche Verkabelung zu erweitern.

Ist es möglich, den GWN7660 aus der Ferne über die Cloud zu verwalten?

Ja, der GWN7660 ist kompatibel mit GWN.Cloud (Cloud-Verwaltung) und GWN Manager (vor Ort). Sie können sie über diese Plattformen aus der Ferne konfigurieren und überwachen.

Was tun, wenn ich das Administrator-Passwort des GWN7660 vergesse?

Führen Sie einen Werksreset durch, indem Sie die RESET-Taste 7 Sekunden lang drücken. Das Passwort wird auf das auf dem Geräteetikett aufgedruckte zurückgesetzt.

BEDIENUNGSANLEITUNG GWN7660 GRANDSTREAM

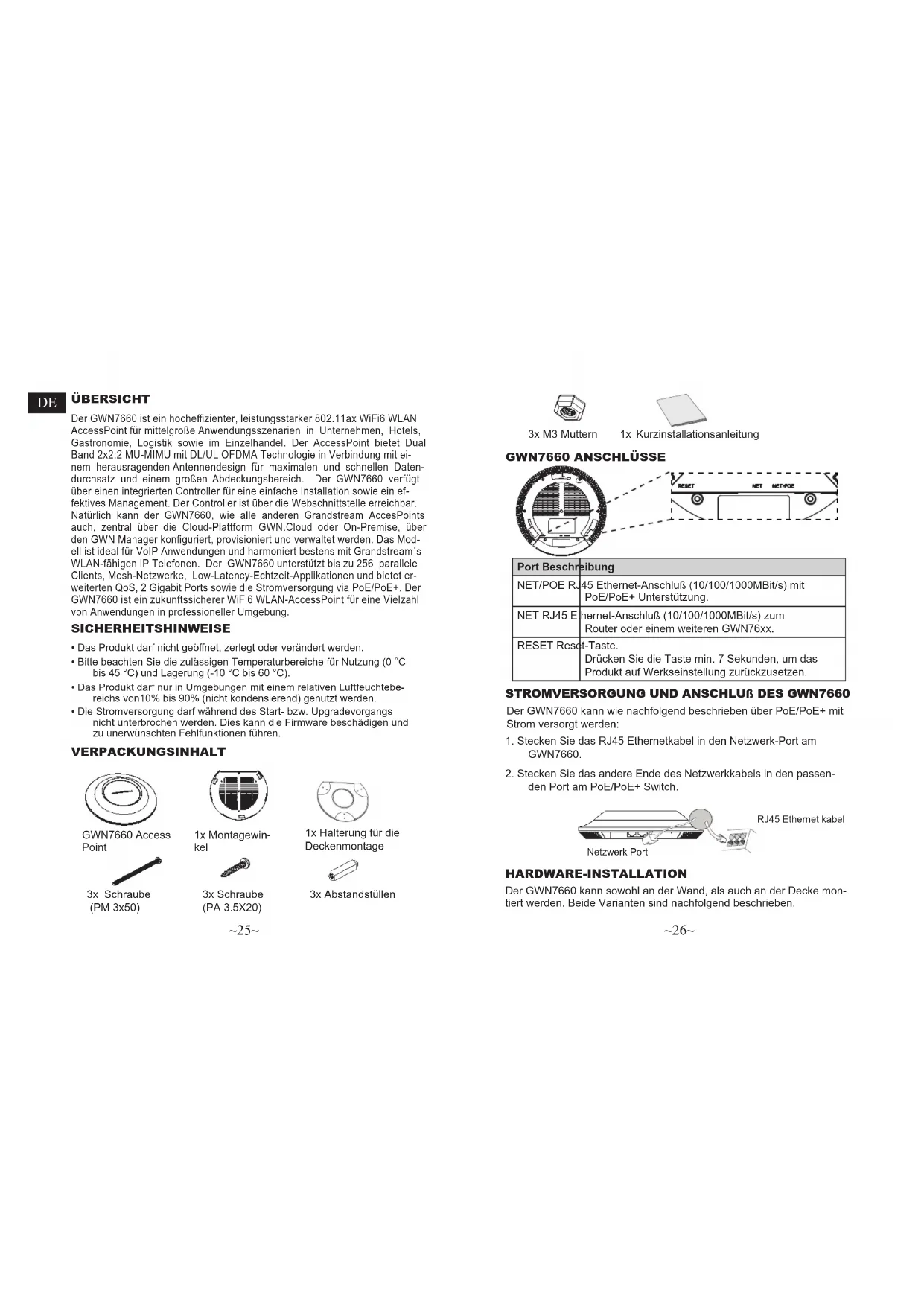

Der GWN7660 ist ein hocheffizienter, leistungsstarker 802.11ax WiFi6 WLAN AccessPoint für mittelgroße Anwendungsszenarien in Unternehmen, Hotels, Gastronomie, Logistik sowie im Einzelhandel. Der AccessPoint bietet Dual Band 2x2:2 MU-MIMU mit DL/UL OFDMA Technologie in Verbindung mit einem herausragenden Antennendesign für maximalen und schnellen Datendurchsatz und einem großen Abdeckungsbereich. Der GWN7660 verfügt über einen integrierten Controller für eine einfache Installation sowie ein effektives Management. Der Controller ist über die Webschnittstelle erreichbar. Natürlich kann der GWN7660, wie alle anderen Grandstream AccesPoints auch, zentral über die Cloud-Plattform GWN.Cloud oder On-Premise, über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für VoIP Anwendungen und harmoniert bestens mit Grandstream's WLAN-fähigen IP Telefonen. Der GWN7660 unterstützt bis zu 256 parallele Clients, Mesh-Netzwerke, Low-Latency-Echtzeit-Applikationen und bietet erweiterten QoS, 2 Gigabit Ports sowie die Stromversorgung via PoE/PoE+. Der GWN7660 ist ein zukunftssicherer WiFi6 WLAN-AccessPoint für eine Vielzahl von Anwendungen in professioneller Umgebung.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 45 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

VERPACKUNGSINHALT

GWN7660 Access Point

3x Schraube (PM 3x50)

1x Montagewinkel

3x Schraube (PA 3.5X20)

1x Halterung für die Deckenmontage

3x Abstandstüllen

\~25\~

3x M3 Muttern

1x Kurzinstallationsanleitung

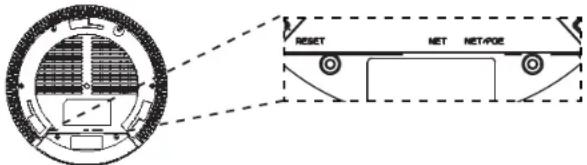

GWN7660 ANSCHLÜSSE

Port Beschreibung
NET/POE R.	45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung.
NET RJ45	Ethernet-Anschluß (10/100/1000MBit/s) zum Router oder einem weiteren GWN76xx.
RESET Reset-Taste.
	Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7660

Der GWN7660 kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7660.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

RJ45 Ethernet kabel Netzwerk Port

HARDWARE-INSTALLATION

Der GWN7660 kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

\~26\~

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfeil nach oben.
2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Bohren Sie bitte ein Loch mit einen Durchmesser von ca. 18mm, um das Ethernetkabel durch eine Wand zu führen.
4. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.

Wand Schraube (PA 3.5X20) Abstandstüllen 2

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7660.
2. Zur Montage des GWN7660AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

\~27\~

Deckenmontage

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Nehmen Sie die Deckenplatte heraus.
2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

Halterung für die Deckenmontage M3 Muttern Schraube M3 x 50 2

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7660.
2. Zur Montage des GWN7660AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

4

Der GWN7660 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7660 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

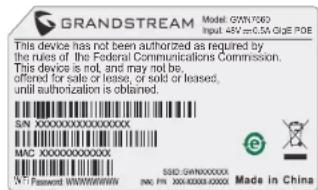

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7660 oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7660 via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7660 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7660 z.B. C0:74:AD:8B:4E:28

dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers:

https://gwn_c074ad8b4e28.local

Methode 2: Suche nach dem GWN7660 via GWNDiscovery-Tool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7660 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7660 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produktaufkleber auf der Rückseite der GWN7660.

• Stellen Sie sicher, dass der GWN7660 nicht schon einem anderen GMN7660 oder einem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt.
• Ist der GWN7660 bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7660 über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
