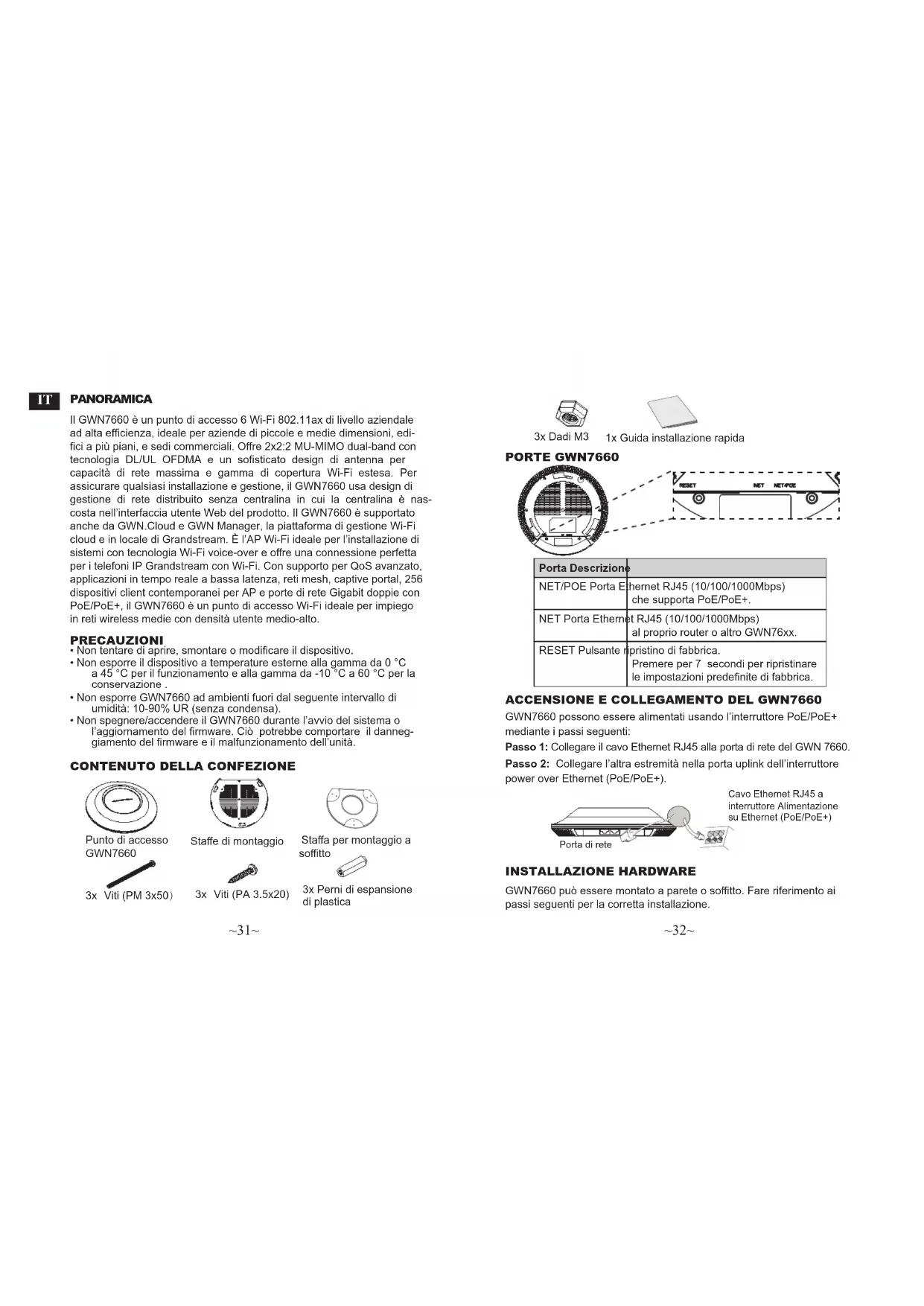

Il GWN7660 è un punto di accesso 6 Wi-Fi 802.11ax di livello aziendale ad alta efficienza, ideale per aziende di piccole e medie dimensioni, edi- fici a più piani, e sedi commerciali. Offre 2x2:2 MU-MIMO dual-band con tecnologia DL/UL OFDMA e un sofisticato design di antenna per capacità di rete massima e gamma di copertura Wi-Fi estesa. Per assicurare qualsiasi installazione e gestione, il GWN7660 usa design di gestione di rete distribuito senza centralina in cui la centralina è nas- costa nell’interfaccia utente Web del prodotto. Il GWN7660 è supportato anche da GWN.Cloud e GWN Manager, la piattaforma di gestione Wi-Fi cloud e in locale di Grandstream. È l’AP Wi-Fi ideale per l’installazione di sistemi con tecnologia Wi-Fi voice-over e o󰀨re una connessione perfetta per i telefoni IP Grandstream con Wi-Fi. Con supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, reti mesh, captive portal, 256 dispositivi client contemporanei per AP e porte di rete Gigabit doppie con PoE/PoE+, il GWN7660 è un punto di accesso Wi-Fi ideale per impiego in reti wireless medie con densità utente medio-alto. PRECAUZIONI

• Non tentare di aprire, smontare o modicare il dispositivo.

• Non esporre il dispositivo a temperature esterne alla gamma da 0 °C a 45 °C per il funzionamento e alla gamma da -10 °C a 60 °C per la conservazione .

• Non esporre GWN7660 ad ambienti fuori dal seguente intervallo di umidità: 10-90% UR (senza condensa).

• Non spegnere/accendere il GWN7660 durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il danneg- giamento del rmware e il malfunzionamento dell’unità. Punto di accesso GWN7660 Sta󰀨e di montaggio Sta󰀨a per montaggio a so󰀩tto

CONTENUTO DELLA CONFEZIONE

Viti (PA 3.5x20) 3x Perni di espansione di plastica PORTE GWN7660

ACCENSIONE E COLLEGAMENTO DEL GWN7660

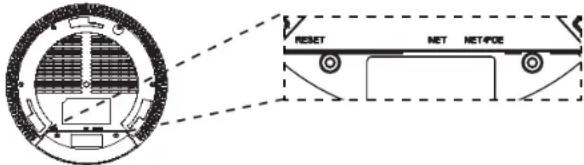

GWN7660 possono essere alimentati usando l’interruttore PoE/PoE+ mediante i passi seguenti: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7660. Porta Descrizione NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) che supporta PoE/PoE+. NET Porta Ethernet RJ45 (10/100/1000Mbps) al proprio router o altro GWN76xx. RESET Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predenite di fabbrica. Passo 2: Collegare l’altra estremità nella porta uplink dell’interruttore power over Ethernet (PoE/PoE+). Porta di rete Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE/PoE+) 1x Guida installazione rapida 3x Dadi M3 INSTALLAZIONE HARDWARE GWN7660 può essere montato a parete o so󰀩tto. Fare riferimento ai passi seguenti per la corretta installazione.~33~ ~34~ Supporto montaggio a parete

1. Posizionare la sta󰀨a di montaggio nella posizione desiderata sulla

parete con la freccia rivolta verso l’alto.

2. Usare una matita per contrassegnare i quattro fori di montaggio

(fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).

3. Se il cavo Ethernet passa attraverso il muro, tagliare o praticare un

cerchio di circa 18 mm di diametro.

4. Inserire gli ancoraggi delle viti nel foro da 5,5 mm. Fissare la sta󰀨a

di montaggio alla parete inserendo le viti negli ancoraggi.

5. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor-

rette del proprio GWN7660.

6. Allineare la freccia sul GWN7660AP con la freccia sulla linguetta

di bloccaggio della sta󰀨a di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle sta󰀨e di montaggio.

7. Ruotare il GWN in senso orario no a quando si blocca in posizione

e si adatta alla linguetta di bloccaggio. Parete Viti (PA 3.5x20) Perni di espansione di plastica Montaggio a softto Nota: Montaggio a so󰀩tto è raccomandato per prestazioni di copertura ottimali.

1. Rimuovere la piastrella del so󰀩tto.

2. Porre la piastra posteriore per il so󰀩tto al centro della piastrella del

so󰀩tto e contrassegnare i fori delle viti di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).

3. Inserire le viti attraverso la piastra di montaggio.

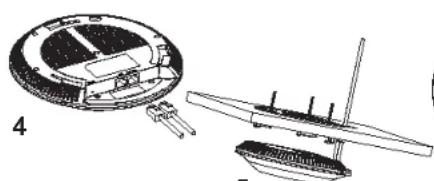

Sta󰀨a per montaggio a so󰀩tto

4. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte cor-

rette del proprio GWN7660.

5. Allineare la freccia sul GWN7660AP con la freccia sulla linguetta

di bloccaggio della sta󰀨a di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle sta󰀨e di montaggio e collegare i cavi di rete e di alimentazione.

6. Ruotare il GWN in senso orario no a quando si blocca in posizione

e si adatta alla linguetta di bloccaggio.

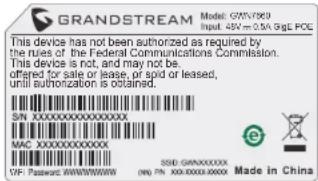

6~35~ ~36~ COLLEGAMENTO DEL GWN7660 ALLA RETE Wi-Fi PRE DEFINITA GWN7660 può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predenito. Dopo l’accensione del GWN7660 e il collegamento alla rete, GWN7660 trasmetterà un SSID predenito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale. Nota: Le informazioni password e SSID predenito di GWN7660 sono stampate sull’etichetta MAC dell’unità.

ACCESSO ALL’INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all’SSID del GWN7660 o alla stessa rete del GWN7660 può scoprire e accedere all’interfaccia di congurazione usando uno dei seguenti metodi: Metodo 1: Scoprire GWN7660 usando il suo indirizzo MAC

1. Individuare il mac address sull’etichetta posizionata nella parte

bassa dell’apparato o sulla confezione.

2. Da un computer collegato alla stessa rete del GWN7660, digitare

il seguente indirizzo usando l’indirizzo MAC del GWN7660 sul proprio browser https://gwn_<mac>.local Esempio: se un GWN7660 ha come indirizzo MAC C0:74:AD:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_c074ad8b4e28.local sul browser. Metodo 2: Scoprire GWN7660 usando GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente:

http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN766048V 0.5A GigE POE WiFi

3. Il tool scoprirà tutti i Punti di accesso GWN7660 collegati alla rete

mostrando i loro indirizzi MAC e IP.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati diret-

tamente all’interfaccia di congurazione GWN7660 o digitare manu- almente l’indirizzo IP visualizzato sul proprio browser. Immettere nome utente e password per accedere. (Lo user- name di default dell’amministratore è “admin” e la password ca- suale di default può essere trovata sull’etichetta del GWN7660). Nota :

• Assicurarsi che il GWN7660 non sia già accoppiato con un altro Punto di accesso GWN7660 come slave, o serie router GWN7000, GWN.Cloud, GWN Manager, altrimenti non è possibile accedere all’interfaccia di congurazione.

• Se il GWN7660 è già accoppiato, scollegarlo prima o e󰀨ettuare un ripristino alle impostazioni di fabbrica.

• E’ responsabilità del cliente assicurarsi della conformità alle regolamentazioni locali in termini di bande di frequenza, potenza di trasmissione e altro.

• Per la gestione del GWN7660 sul cloud, fare riferimento a https:// www.gwn.cloud. Scaricare il manuale utente dettagliato da: http://www.grandstream.com/our-products I termini della licenza GNU GPL sono incorporati nel rmware del dispositivo e sono accessibili tramite l’interfaccia utente Web del dispositivo a: ip_dis- positivo/gpl_license. È anche possibile accedervi all’indirizzo: http://www.grandstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]~37~ ~38~
