Tipo di prodotto	Punto di accesso Wi-Fi per aziende
Marca	Grandstream
Modello	GWN7624
Standard Wi-Fi	Wi-Fi 5 (802.11ac) con MU-MIMO 4×4:4
Bande di frequenza	2,4 GHz e 5 GHz
Client simultanei	Fino a 200 clienti
Porte di rete	1 porta Gigabit PoE/PoE+ (uplink), 2 porte Gigabit LAN (di cui 1 PoE out su LAN 3, 2 PoE out se alimentato in PoE+)
Alimentazione	PoE / PoE+ (802.3af/at) tramite porta uplink
Gestione	Interfaccia Web integrata, GWN.Cloud, GWNDiscoveryTool
Sicurezza	WPA2-PSK, portale captive, QoS avanzato
Copertura	Progettazione antenna sofisticata per copertura estesa
Temperatura di funzionamento	-10 °C a 50 °C
Umidità di funzionamento	5 % a 95 % (senza condensa)
Montaggio	A parete (staffa e viti incluse)
Contenuto della confezione	Punto di accesso GWN7624, guida di installazione rapida, viti di montaggio
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare prodotti chimici.
Sicurezza	Non aprire, non esporre a umidità o temperature estreme. Non spegnere durante l'aggiornamento.
Riparabilità	Parti di ricambio non fornite. Reset hardware possibile tramite pulsante Reset (7 secondi).
Informazioni generali	Progettato per PMI, hotel, uffici. Compatibile con telefoni IP Grandstream. Supporto del mesh.

Domande frequenti - GWN7624 GRANDSTREAM

Qual è il SSID e la password predefiniti del GWN7624?

Il SSID predefinito è GWN seguito dalle ultime 6 cifre dell'indirizzo MAC (es: GWN8B4E28). La password predefinita è casuale e stampata sull'etichetta MAC del dispositivo.

Come ripristinare il GWN7624 alle impostazioni di fabbrica?

Tenere premuto il pulsante RESET per circa 7 secondi finché i LED lampeggiano. Rilasciare, il dispositivo si riavvierà con le impostazioni di fabbrica.

Come accedere all'interfaccia di configurazione del GWN7624?

Connettiti alla stessa rete dell'AP. Usa l'URL https://gwn_.local (es: https://gwn_c074ad8b4e28.local) o trova l'indirizzo IP tramite lo strumento GWNDiscoveryTool. Accedi con l'utente admin e la password sull'etichetta.

Il GWN7624 può essere alimentato da un injector PoE standard?

Sì, accetta l'alimentazione PoE/PoE+ (802.3af/at) tramite la porta PoE IN. Usa uno switch PoE o un injector compatibile.

Quanti client simultanei supporta il GWN7624?

Il GWN7624 può gestire fino a 200 clienti simultanei per punto di accesso.

Il GWN7624 dispone di porte PoE per alimentare altri dispositivi?

Sì, le porte LAN 2 e LAN 3 possono fornire alimentazione PSE (max 6W ciascuna). Se alimentato in PoE+, entrambe le porte sono attive; se in PoE, solo la LAN 3 lo è.

Come montare il GWN7624 a parete?

Usa le fessure di montaggio a parete sul retro. Segna e fora i fori, fissa la staffa a parete con le viti nere, quindi avvita il corpo dell'AP sulla staffa. Infine, fissa il coperchio con la vite grigia sul lato.

Quali sono le temperature di funzionamento consentite?

In funzionamento: -10 °C a 50 °C. In magazzino: -30 °C a 60 °C. Umidità: 5 a 95 % senza condensa.

Posso gestire il GWN7624 da remoto tramite cloud?

Sì, il GWN7624 è compatibile con la piattaforma cloud GWN.Cloud di Grandstream, che consente una gestione centralizzata gratuita.

Come aggiornare il firmware del GWN7624?

Accedi all'interfaccia Web, vai alla sezione Aggiornamento e scarica il firmware dal sito Grandstream. Non spegnere il dispositivo durante l'aggiornamento.

MANUALE UTENTE GWN7624 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

BE	BG	CZ	DK	DE	EE	IE	EL	LI
ES	FR	HR	IT	CY	LV	LT	LU	CH
HU	MT	NL	AT	PL	PT	RO	SI	TR
SK	FI	SE	NO	IS	UK	UK(NI)

GWN7624 è un punto di accesso Wi-Fi a muro progettato per le aziende di piccole e medie dimensioni, gli uffici, i complessi residenziali, i locali commerciali, gli hotel e altro ancora. Offre tre porte di rete Gigabit per permettere la connessione Ethernet su telefoni IP, IPTV, computer e dispositivi simili oltre a una porta di rete uplink Gigabit con PoE/PoE+. GWN7624 offre una tecnologia 4×4:4 MU-MIMO e un sofisticato design di antenna per capacità di rete massima e gamma di copertura Wi-Fi estesa. Il GWN7624 è facile da installare e gestire, grazie al suo design di gestione di rete distribuita in cui la centralina è inclusa nell'interfaccia utente Web del prodotto. Il GWN7624 è supportato anche da GWN. Cloud, la piattaforma di gestione Wi-Fi cloud gratuita di Grandstream. È l'AP Wi-Fi ideale per l'installazione di sistemi con tecnologia Wi-Fi voice-over e offre una connessione perfetta per i telefoni IP Grandstream con Wi-Fi. Supporta una QoS avanzata, applicazioni in tempo reale a bassa latenza, reti mesh, captive portal e 200 client simultaneamente per ogni punto di accesso. il GWN7624 è un punto di accesso Wi-Fi ideale per impiego in reti wireless medie con densità di utenti medio.

PRECAUZIONI

- Non tentare di aprire, smontare o modificare il dispositivo.

• Non esporre il dispositivo a temperature esterne alla gamma da -10 °C a 50 °C per il funzionamento e alla gamma da -30 °C a 60 °C per la conservazione.
• Non esporre GWN7624 ad ambienti fuori dal seguente intervallo di umidità: 5-95% UR (senza condensa).
• Non spegnere/accendere il GWN7624 durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

CONTENUTO DELLA CONFEZIONE

Punto di accesso GWN7624

installazione rapida

PORTE GWN7624

Porta Descrizione
PoE IN	Porta Ethernet RJ45 (10/100/1000Mbps) che supporta PoE/PoE+.
LAN 1	1x porta Ethernet 10/100/1000 Mbps.
LAN 2 LAN 3	2 porte Ethernet da 10/100/1000 Mbps con PSE.Nota:la potenza in uscita massima di ogni porta PSE è di 6 W.Se alimentato tramite PoE+, si possono usare entrambe le porte LAN 2(PoE OUT -B) e LAN 3(PoE OUT -A).Se alimentato tramite PoE, può essere usata solo la porta LAN 3 (PoE OUT -A).
RESET	Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predefinite di fabbrica.

ACCENSIONE E COLLEGAMENTO DEL GWN7624

GWN7624 possono essere alimentati usando l'interruttore PoE/PoE+ mediante i passi seguenti:

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7624.

Passo 2: Collegare l'altra estremità nella porta uplink dell'interruttore power over Ethernet (PoE/PoE+).

\~27\~

INSTALLAZIONE HARDWARE

GWN7624 può essere montato a parete. Fare riferimento ai passi seguenti per la corretta installazione.

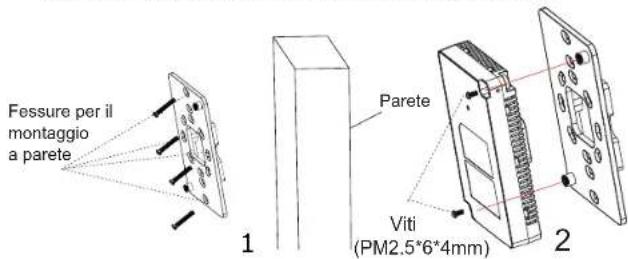

Supporto montaggio a parete

1. Utilizzare un metro a nastro per misurare la distanza tra le due fessure per il montaggio a parete sul retro del punto di accesso GWN7624 e segnare con una matita i fori per le viti di montaggio sulla parete.
2. Pratica i fori nei punti che hai segnato, quindi attacca il punto di accesso GWN7624 al muro con gli slot per il montaggio a muro.
3. Usare le viti nere per montare il corpo principale del GWN7624 a muro, dopo aver installato l'accessorio di montaggio a muro.

1. Applicare la cover frontale sul GWN7624 e usare le viti grigie di lato.

GWN7624 può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predefinito.

Dopo l'accensione del GWN7624 e il collegamento alla rete, GWN7624 trasmetterà un SSID predefinito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale.

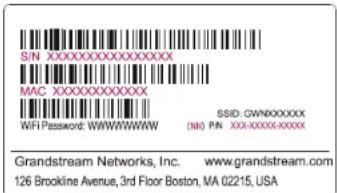

Nota: Le informazioni password e SSID predefinito di GWN7624 sono stampate sull'etichetta MAC dell'unità.

ACCESSO ALL'INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all'SSID del GWN7624 o alla stessa rele del GWN7624 può scoprire e accedere all'interfaccia di configurazione usando uno dei seguenti metodi:

Metodo 1: Scoprire GWN7624 usando il suo indirizzo MAC

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'apparato o sulla confezione.
2. Da un computer collegato alla stessa rete del GWN7624, digitare il seguente indirizzo usando l'indirizzo MAC del GWN7624 sul proprio browser https://gwn_.local

Esempio: se un GWN7624 ha come indirizzo MAC C0:74:AD:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_c074ad8b4e28.local sul browser.

Metodo 2: Scoprire GWN7624 usando GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7624 collegati alla rete mostrando i loro indirizzi MAC e IP.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati direttamente all'interfaccia di configurazione GWN7624 o digitare manualmente l'indirizzo IP visualizzato sul proprio browser.
5. Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default può essere trovata sull'etichetta del GWN7624).

• Assicurarsi che il GWN7624 non sia già accoppiato con un altro Punto di accesso GWN7624 come slave, o serie router GWN70xx, GWN.Cloud altrimenti non è possibile accedere all'interfaccia di configurazione.
• Se il GWN7624 è già accoppiato, scollegarlo prima o effettuare un ripristino alle impostazioni di fabbrica.
• E' responsabilità del cliente assicurarsi della conformità alle regolamentazioni locali in termini di bande di frequenza, potenza di trasmissione e altro.
• Per la gestione del GWN7624 sul cloud, fare riferimento a https://www.gwn.cloud.

I termini della licenza GNU GPL sono incorporati nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: ip_dispositivo/gpl_license. È anche possibile accedervi all'indirizzo: https://www.grandstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]

Scaricare il manuale utente dettagliato da: https://www.grandstream.com/our-products

INFORMACJE OGÓLNE

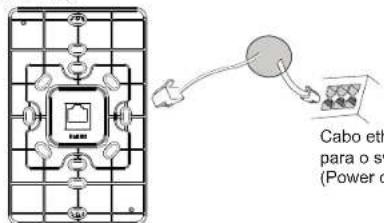

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN7624.
