INSTRUKCJA OBSŁUGI GWN7660 GRANDSTREAM

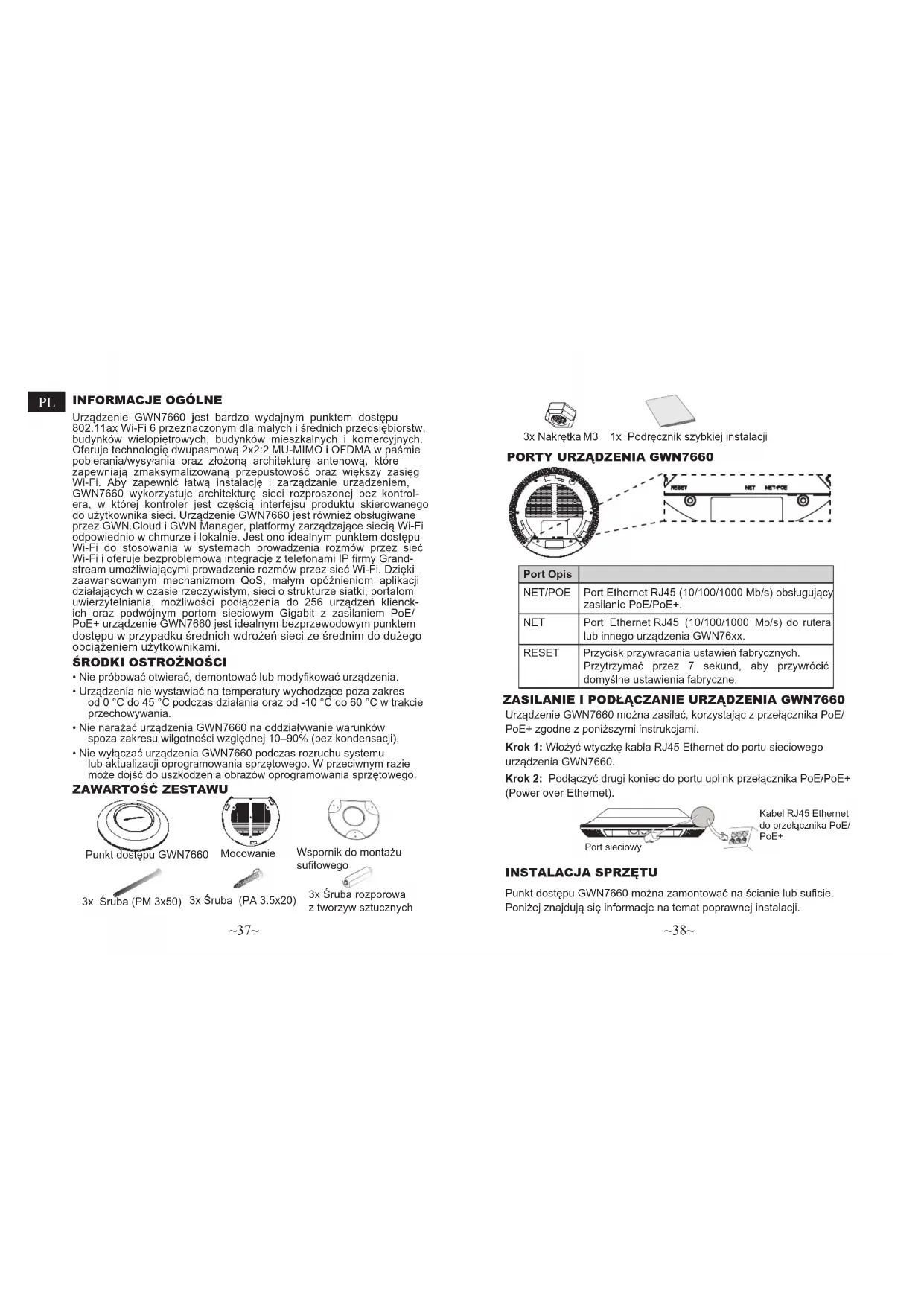

Urządzenie GWN7660 jest bardzo wydajnym punktem dostępu 802.11ax Wi-Fi 6 przeznaczonym dla małych i średnich przedsiębiorstw, budynków wielopiętrowych, budynków mieszkalnych i komercyjnych. Oferuje technologię dwupasmową 2x2:2 MU-MIMO i OFDMA w paśmie pobierania/wysyłania oraz złożoną architekturę antenową, które zapewniają zmaksymalizowaną przepustowość oraz większy zasięg Wi-Fi. Aby zapewnić łatwą instalację i zarządzanie urządzeniem, GWN7660 wykorzystuje architekturę sieci rozproszonej bez kontrol- era, w której kontroler jest częścią interfejsu produktu skierowanego do użytkownika sieci. Urządzenie GWN7660 jest również obsługiwane przez GWN.Cloud i GWN Manager, platformy zarządzające siecią Wi-Fi odpowiednio w chmurze i lokalnie. Jest ono idealnym punktem dostępu Wi-Fi do stosowania w systemach prowadzenia rozmów przez sieć Wi-Fi i oferuje bezproblemową integrację z telefonami IP rmy Grand- stream umożliwiającymi prowadzenie rozmów przez sieć Wi-Fi. Dzięki zaawansowanym mechanizmom QoS, małym opóźnieniom aplikacji działających w czasie rzeczywistym, sieci o strukturze siatki, portalom uwierzytelniania, możliwości podłączenia do 256 urządzeń klienck- ich oraz podwójnym portom sieciowym Gigabit z zasilaniem PoE/ PoE+ urządzenie GWN7660 jest idealnym bezprzewodowym punktem dostępu w przypadku średnich wdrożeń sieci ze średnim do dużego obciążeniem użytkownikami. ZAWARTOŚĆ ZESTAWU

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0 °C do 45 °C podczas działania oraz od -10 °C do 60 °C w trakcie przechowywania.

• Nie narażać urządzenia GWN7660 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).

• Nie wyłączać urządzenia GWN7660 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego. Mocowanie Wspornik do montażu sutowego

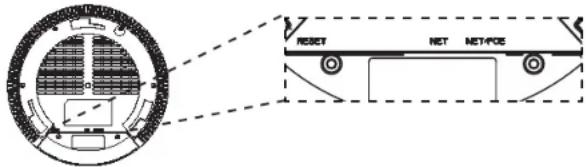

ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7660 Urządzenie GWN7660 można zasilać, korzystając z przełącznika PoE/ PoE+ zgodne z poniższymi instrukcjami. Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7660. Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet). Port Opis NET/POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE/PoE+. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN76xx. RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne. 1x Podręcznik szybkiej instalacji 3x Nakrętka 3x Śruba (PM 3x50) 3x Śruba (PA 3.5x20) 3x Śruba rozporowa z tworzyw sztucznych Punkt dostępu GWN7660 Port sieciowyKabel RJ45 Ethernetdo przełącznika PoE/ PoE+

Punkt dostępu GWN7660 można zamontować na ścianie lub sucie. Poniżej znajdują się informacje na temat poprawnej instalacji.~39~ ~40~ Montaż na ścianie

1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie.

Strzałka musi być skierowana w górę.

2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby

o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Jeśli istnieje konieczność przepuszczenia kabla Ethernet przez

ścianę, należy wykonać okrągły otwór o średnicy ok. 18mm.

4. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować

wspornik montażowy do ściany, wkładając śruby w kołki rozporowe.

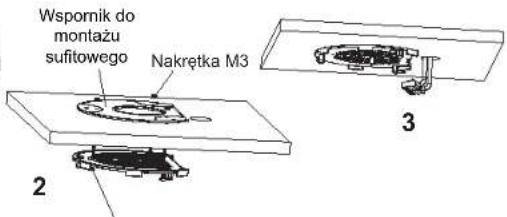

Montaż na sucie Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymal- nego zasięgu działania.

1. Zdjąć płytę sutową.

2. Umieścić płytę mocującą do sutu na środku płyty sutowej

i zaznaczyć otwory na śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Przełożyć śruby przez wspornik montażowy.

Wspornik do montażu sutowego Śruba (PM 3 x 50)

5. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7660.

6. Wyrównać strzałkę na punkcie dostępu GWN7660AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku.

7. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym. Ściana Śruba (PA 3.5x20) Śruba rozporowa z tworzyw sztucznych Nakrętka M3

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7660.

5. Wyrównać strzałkę na punkcie dostępu GWN7660AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku, a następnie podłączyć kabel sieciowy i kabel zasilania.

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym.

6~41~ ~42~ POŁĄCZYĆ Z DOMYŚLNĄ SIECIĄ Wi-Fi GWN7660 GWN7660 można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi. Po naładowaniu GWN7660 i podłączeniu do sieci GWN7660 będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Domyślny identykator SSID GWN7660 oraz hasło znajdują się na nalepce zawierającej adres MAC modułu. Komputer podłączony do identykatora SSID GWN7660 lub do tej samej sieci, co GWN7660, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7660 na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7660,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7660 https://gwn_<mac>.local Przykład: jeżeli GWN7660 posiada adres MAC C0:74:AD:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_c074ad8b4e28.local. Metoda 2: Odkryć GWN7660 za pomocą narzędzia GWNDiscoveryTool

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z

poniższego łącza: http://www.grandstream.com/tools/GWNDiscov- eryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7660 podłączone

do sieci i pokaże ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do

interfejsu konguracji GWN7660. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyślną nazwą administratora jest “admin”, unikalne wygenerowane hasło zna- jduje się na naklejce GWN7660). Uwaga :

• Sprawdzić, czy GWN7660 nie sparowano wcześniej z innym punktem dostępu GWN7660 w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konguracji.

• Jeżeli GWN7660 jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.

• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.

• Aby zarządzać GWN7660 przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/our-products Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/ gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www. grandstream.com/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]~43~ ~44~
