Typ produktu	Access point Wi-Fi 802.11ac Wave-2
Marka	Grandstream
Model	GWN7625
Wymiary (ok.)	200 mm średnicy, 40 mm grubości
Waga (ok.)	350 g
Zasilanie	PoE/PoE+ (802.3af/at) przez port NET/POE
Pobór mocy	Maks. 15 W (PoE+)
Częstotliwości	2,4 GHz (2x2:2) i 5 GHz (4x4:4)
Maksymalna przepustowość	Do 1,733 Gb/s (5 GHz) + 300 Mb/s (2,4 GHz)
Technologie	MU-MIMO, Beamforming, zaawansowana QoS, Mesh, portal captyw
Liczba jednoczesnych klientów	Ponad 200
Porty sieciowe	2 porty Gigabit Ethernet RJ45 (1 z PoE/PoE+)
Zarządzanie	Wbudowany interfejs WWW, GWN Cloud, GWN Manager, GWNDiscoveryTool
Domyślny SSID	GWN[6 ostatnich cyfr MAC]
Domyślne hasło	Losowe, wydrukowane na etykiecie MAC
Montaż	Ścienny lub sufitowy (zestaw w zestawie)
Bezpieczeństwo sieci bezprzewodowej	WPA/WPA2-PSK, WPA2-Enterprise, WPA3 (w zależności od oprogramowania)
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-10 °C do 60 °C
Wilgotność	10-90 % RH (bez kondensacji)
Gwarancja	1 rok (w zależności od sprzedawcy)
Możliwość naprawy	Cięści zamienne nieokreślone; skontaktuj się z serwisem Grandstream
Czyszczenie	Miękka i sucha ściereczka, nie używać płynów ani środków ściernych
Zawartość zestawu	1 punkt dostępowy, uchwyty montażowe, zestaw śrub, szybki przewodnik instalacji

Często zadawane pytania - GWN7625 GRANDSTREAM

Jak podłączyć GWN7625 po raz pierwszy?

Podłącz kabel Ethernet do portu NET/POE w GWN7625, a drugi koniec do przełącznika PoE/PoE+. Punkt dostępowy będzie nadawał domyślny SSID (GWN[6 ostatnich cyfr MAC]) z losowym hasłem wydrukowanym na etykiecie. Połącz się z tym SSID z komputera, aby uzyskać dostęp do interfejsu konfiguracyjnego.

Jak znaleźć interfejs konfiguracyjny GWN7625?

Metoda 1: Z komputera w tej samej sieci wpisz w przeglądarce https://gwn_[adres MAC bez dwukropków].local. Metoda 2: Użyj narzędzia GWNDiscoveryTool (darmowego na grandstream.com), które skanuje sieć i wyświetla adres IP. Kliknij Zarządzaj urządzeniem, aby uzyskać dostęp do interfejsu.

Jakie są domyślne dane logowania?

Domyślna nazwa użytkownika to admin. Domyślne hasło to losowe hasło wydrukowane na etykiecie MAC urządzenia (z tyłu lub na opakowaniu).

Jak zresetować GWN7625 do ustawień fabrycznych?

Przytrzymaj przycisk RESET (znajdujący się z boku) przez około 7 sekund, aż diody LED zaczną migać. Ustawienia wrócą do wartości domyślnych, w tym domyślny SSID i hasło.

Czy GWN7625 obsługuje siatkę (Mesh)?

Tak, GWN7625 obsługuje technologię Mesh. Może być skonfigurowany jako punkt dostępowy w sieci Mesh, aby rozszerzyć zasięg Wi-Fi bez dodatkowego okablowania.

Czy mogę używać GWN7625 z kontrolerem lub chmurą?

Tak, może być zarządzany lokalnie przez interfejs WWW lub zdalnie przez GWN Cloud (cloud.gwn.cloud) lub GWN Manager (lokalnie). Te platformy są darmowe i umożliwiają scentralizowane zarządzanie wieloma punktami dostępowymi.

Jak zamontować GWN7625 na ścianie lub suficie?

Najpierw przymocuj dostarczony uchwyt montażowy do ściany lub sufitu za pomocą wkrętów i kołków. Podłącz kabel Ethernet, następnie wyrównaj strzałkę na punkcie dostępowym ze strzałką na uchwycie i obróć w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz kliknięcie. Zapoznaj się z instrukcją, aby dobrać odpowiednie wkręty.

Jaka jest maksymalna moc sygnału Wi-Fi?

Maksymalna moc nadawania jest zgodna z lokalnymi przepisami. Ogólnie jest ograniczona do 20 dBm (100 mW) dla pasm 2,4 GHz i 5 GHz. Możesz dostosować moc w ustawieniach zaawansowanych.

Czy GWN7625 może być zasilany przez injektor PoE?

Tak, akceptuje zasilanie przez PoE (802.3af) lub PoE+ (802.3at). Można użyć injektora PoE, jeśli nie masz przełącznika PoE. Upewnij się, że injektor zapewnia co najmniej 15 W.

Co zrobić, jeśli interfejs konfiguracyjny jest niedostępny?

Sprawdź, czy GWN7625 nie jest już powiązany z innym kontrolerem (GWN Cloud, router GWN7000 itp.). Jeśli tak, zresetuj go do ustawień fabrycznych. Upewnij się również, że komputer znajduje się w tej samej sieci i że domyślny SSID jest poprawny.

INSTRUKCJA OBSŁUGI GWN7625 GRANDSTREAM

GWN7625 to wysokowydajny punkt dostępowy Wi-Fi w standardzie 802.11ac Wave-2. Oferuje technologię 2.4G 2×2:2, 5G 4×4:4 MU-MIMO i zaawansowaną konstrukcję anten dla maksymalnej przepustowości sieci i rozszerzonego zasięgu sygnału Wi-Fi. GWN7625 umożliwia za pomocą interfejsu webowego rozproszone zarządzanie siecią punktów bez dedykowanego kontrolera. Jest również obsługiwany przez GWN. Cloud i GWN Manager, bezpłatną chmurową lub lokalną platformę zarządzania sieciami Wi-Fi firmy Grandstream. Jest to idealny punkt dostępowy Wi-Fi do wdrożeń Voice-over-Wi-Fi i oferuje bezproblemowe połączenie z telefonami IP firmy Grandstream obsługującymi Wi-Fi. Dzięki obsłudze zaawansowanych funkcji QoS, niskim opóźnieniom transmisji sygnału, sieci mesh, captive portal, obsłudze ponad 200 jednoczesnych klientów na punkt dostępowy i dwóm portom sieci Gigabit z PoE/PoE+, GWN7625 jest idealnym urządzeniem dla wdrożeń średniej wielkości sieci bezprzewodowych o średniej lub wysokiej gęstości użytkowników.

ŚRODKI OSTROŻNOŚCI

• Nie próbować otwierać, demontować lub modyfikować urządzenia.
• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0 °C do 40 °C podczas działania oraz od -10 °C do 60 °C w trakcie przechowywania.
• Nie narażać urządzenia GWN7625 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).
• Nie wyłącać urządzenia GWN7625 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego.

ZAWARTOŚĆ ZESTAWU

Punkt dostępu GWN7625

Mocowanie

Wspornik do montażu sufitowego

3x Šruba (PM 3x50) 3x Šruba (PA 3.5x20)

3x Śruba rozporowa z tworzyw sztucznych

3x Nakrętka M3 1x Podręcznik szybkiej instalacji

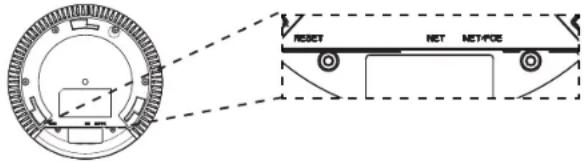

PORTY URZĄDZENIA GWN7625

Port Opis
NET/POE	Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE/PoE+.
NET Port	Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN76xx.
RESET	Przycisk przywracania ustawień fabrycznych.Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne.

ZASILANIE I PODŁACZANIE URZĄDZENIA GWN7625

Urządzenie GWN7625 można zasilać, korzystając z przełącznika PoE/PoE+ zgodne z poniższymi instrukcjami.

Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7625.

Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet).

INSTALACJA SPRZĘTU

Punkt dostępu GWN7625 można zamontować na ścianie lub suficie. Poniżej znajdują się informacje na temat poprawnej instalacji.

Montaż na ścianie

1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie. Strzałka musi być skierowana w góre.
2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).
3. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować wspornik montażowy do ściany, wkładając śruby w kołki rozporowe.

2

1. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu GWN7625.
2. Wyrównać strzałkę na punkcie dostępu GWN7625AP ze strzałąka na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku.
3. Przekręcić urządzenie GWN w prawo do momentu zablokowania w miejscu i wyrównania z elementem blokującym.

4

\~39\~

Montaż na suficle

Uawaga: Montaż sufitowy jest zalecany w celu osiągnięcia optymalnego zasięgu działania.

1. Zdjąć płytę sufitową.
2. Umieścić płytę mocującą do sufitu na środku płyty sufitowej i zaznaczyć otwory na śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).
3. Przełożyć śruby przez wspornik montażowy.

1

Wspornik do montażu sufitowego

Nakrętka M3

3

Śruba (PM 3 x 50)

1. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu GWN7625.
2. Wyrównać strzałkę na punkcie dostępu GWN7625AP ze strzałąką na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku, a następnie podłączyć kabel sieciowy i kabel zasilania.
3. Przekręcić urządzenie GWN w prawo do momentu zablokowania w miejscu i wyrównania z elementem blokującym.

4

GWN7625 można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi.

Po naładowaniu GWN7625 i podłączeniu do sieci GWN7625 będzie transmitował domyślny identyfikator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła.

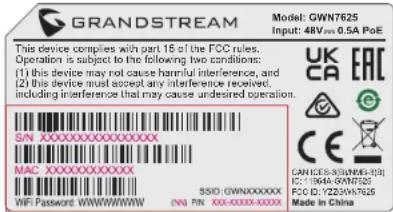

Uwaga: Domyślny identyfikator SSID GWN7625 oraz hało znajdują się na nalepce zawierającej adres MAC modułu.

Komputer podłączony do identyfikatora SSID GWN7625 lub do tej samej sieci, co GWN7625, może odkryć interfejs konfiguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod:

Metoda 1: Odkryć GWN7625 na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.
2. Na komputerze podłączonym do tej samej sieci, co GWN7625, wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7625 https://gwn_.local

Przykład: jeżeli GWN7625 posiada adres MAC 00:0B:82:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_000b828b4e28.local.

Metoda 2: Odkryć GWN7625 za pomocą narzędzia GWNDiscoveryTool

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z poniższego łącza: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7625 podłączone do sieci i pokaże ich adresy MAC i IP.
4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do interfejsu konfiguracji GWN7625. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP.

Wprowadź nazwę użytkownika i hasło, aby się załogować. (Domyślną nazwą administratora jest "admin", unikalne wygenerowane hasło znajduje się na naklejce GWN7625).

Uwaga :

• Sprawdzić, czy GWN7625 nie sparowano wcześniej z innym punktem dostępu GWN7625 w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konfiguracji.
• Jeżeli GWN7625 jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.
• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.
• Aby zarządać GWN7625 przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do nie również uzyskać dostęp poprzez stronę: https://www.grandstream.com/legal/open-source-software

Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

Aby uzyskać szczegółową instrukcję, należy pobrać z: https://www.grandstream.com/our-products
