INSTRUKCJA OBSŁUGI GWN7660LR GRANDSTREAM

Ten punkt dostępu Wi-Fi dalekiego zasięgu został zaprojektowany z myślą o zapewnianiu rozszerzonego zasięgu i idealnie nadaje się do wdrażania rozwiązań Wi-Fi na zewnątrz pomieszczeń ze względu na swoją wodoodporną obudowę i wykorzystaną technologię zapewniającą odporność na ciepło. Urządzenie GWN7660LR zostało wyposażone w dwupasmową technologię 2x2:2 MU-MIMO oraz wyranowaną antenę zapewniającą maksymalną przepustowość i zasięg sygnału zwiększony nawet do 250 metrów. Aby zapewnić łatwą instalację i zarządzanie urządzeniem, GWN7660LR wykorzystuje architekturę sieci rozproszonej typu „controller-less”, w której kontroler jest częścią interfejsu produktu skierowanego do użytkownika sieci. GWN7660LR jest również obsługi- wany przez GWN.Cloud i GWN Manager, chmurę Grandstream i lokalne platformy zarządzania Wi-Fi. Jest idealnym punktem dostępu Wi-Fi do stosowania w systemach prowadzenia rozmów przez sieć Wi-Fi i oferuje bezproblemową integrację z telefonami IP rmy Grandstream umożliwi- ającymi prowadzenie rozmów przez sieć Wi-Fi. Dzięki wsparciu zaawan- sowanych usług QoS, małym opóźnieniom aplikacji działających w czasie rzeczywistym, sieci o strukturze mesh, funkcji captive portal, moż- liwości jednoczesnego połączenia ponad 100 urządzeń użytkowników z jednym punktem dostępu oraz podwójnym portom sieciowym Gigabit z zasilaniem PoE/PoE+ urządzenie GWN7660LR jest idealny do wdraża- nia w średnich/niskich środowiskach sieci bezprzewodowej o średniej lub wysokiej gęstości użytkowników. ZAWARTOŚĆ ZESTAWU

1x wspornik podstawy 4x śruba (PM 3.0 x 7) Port sieciowy Kabel RJ45 Ethernet do przełącznika PoE/ PoE+ Urządzenie GWN7660LR może być montowane na ścianie lub meta- lowym słupie. Prawidłowy sposób instalacji urządzenia został opisany w poniższych krokach. 4x Kołki rozporowe 2x Anteny Punkt dostępu GWN7660LR 2xtaśmy metalowe 1x podręcznik szyb- kiej instalacji

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od -30 °C do 70 °C podczas działania oraz od -30 °C do 80 °C w trakcie przechowywania.

• Nie narażać urządzenia GWN7660LR na oddziaływanie warunków spoza zakresu wilgotności względnej 5–95% (bez kondensacji).

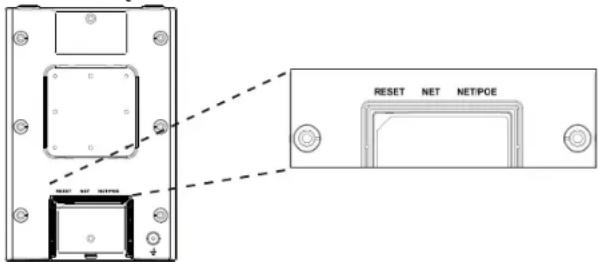

• Nie wyłączać urządzenia GWN7660LR podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowe- go. Port Opis NET/ POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasi- lanie PoE/PoE+. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub inne- go urządzenia GWN76xx. RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne. Urządzenie GWN7660LR można zasilać, korzystając z przełącznika PoE/PoE+ zgodne z poniższymi instrukcjami. Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7660LR. Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet). ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7660LR~39~ ~40~

4. Wywiercamy otwory zgodnie z rozstawem na uchwycie montażowym.

Wkładamy kołki rozporowe w powstałe otwory w ścianie

5. Zamontuj GWN7660LR używając uchwytu montażowego który mocu-

jemy za pomocą zestawu kołków rozporowych. Ściana

4. Rozpiąć taśmy metalowe, obracając mechanizm blokujący w lewo.

Można je poluzować ręcznie lub przy użyciu płaskiego śrubokrętu..

5. Wyprostować końce taśm metalowych i wsunąć je przez tylną część

6. Metalowe taśmy owinąć wokół słupa i użyć płaskiego śrubokrętu, aby

docisnąć mechanizmy blokujące, obracając je w prawo. słupie Montaż na ścianie

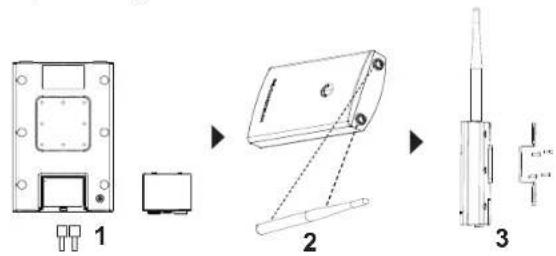

1. Podłączyć kabel sieci Ethernet (RJ45) do właściwych portów

urządzenia GWN7660LR i założyć uchwyt pokrywy.

2. Podłączyć każdą z anten do złączy antenowych, obracając nimi w

3. Przyłączyć uchwyt podstawy za pomocą śrub (PM 3,0 × 7) z tyłu

punktu dostępu GWN7660LR. Montaż na słupie Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymalne- go zasięgu działania.

1. Podłączyć kabel sieci Ethernet (RJ45) do właściwych portów

urządzenia GWN7660LR i założyć uchwyt pokrywy.

2. Podłączyć każdą z anten do złączy antenowych, obracając nimi w

3. Przyłączyć uchwyt podstawy za pomocą śrub (PM 3,0 × 7) z tyłu

punktu dostępu GWN7660LR. Ściana~41~ ~42~ Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/our-products Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/ gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www. grandstream.com/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail] GWN7660LR można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi. Po naładowaniu GWN7660LR i podłączeniu do sieci GWN7660LR będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Informacje o domyślnym haśle GWN7660LR są wydrukowane na etykiecie MAC z tyłu urządzenia. Komputer podłączony do identykatora SSID GWN7660LR lub do tej samej sieci, co GWN7660LR, może odkryć interfejs konguracji i uzys- kać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7660LR na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7660LR,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7660LR https://gwn_<mac>.local Przykład: jeżeli GWN7660LR posiada adres MAC 00:0B:82:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_000b828b4e28.local.

DOSTĘP DO INTERFEJSU KONFIGURACJI

Metoda 2: Odkryć GWN7660LR za pomocą narzędzia GWNDiscoveryTool

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z

poniższego łącza: http://www.grandstream.com/tools/GWNDiscov- eryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7660LR podłąc-

zone do sieci i pokaże ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do in-

terfejsu konguracji GWN7660LR. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP.

5. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyśl-

na nazwa użytkownika administratora to „admin”, a domyślne hasło losowe można znaleźć na tagu MAC na urządzeniu GWN7660LR). Uwaga :

• Sprawdzić, czy GWN7660LR nie sparowano wcześniej z innym punktem dostępu GWN76XX w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzys- kać dostępu do interfejsu konguracji.

• Jeżeli GWN7660LR jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.

• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.

• Aby zarządzać GWN7660LR przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud
