INSTRUKCJA OBSŁUGI GWN7600LR GRANDSTREAM

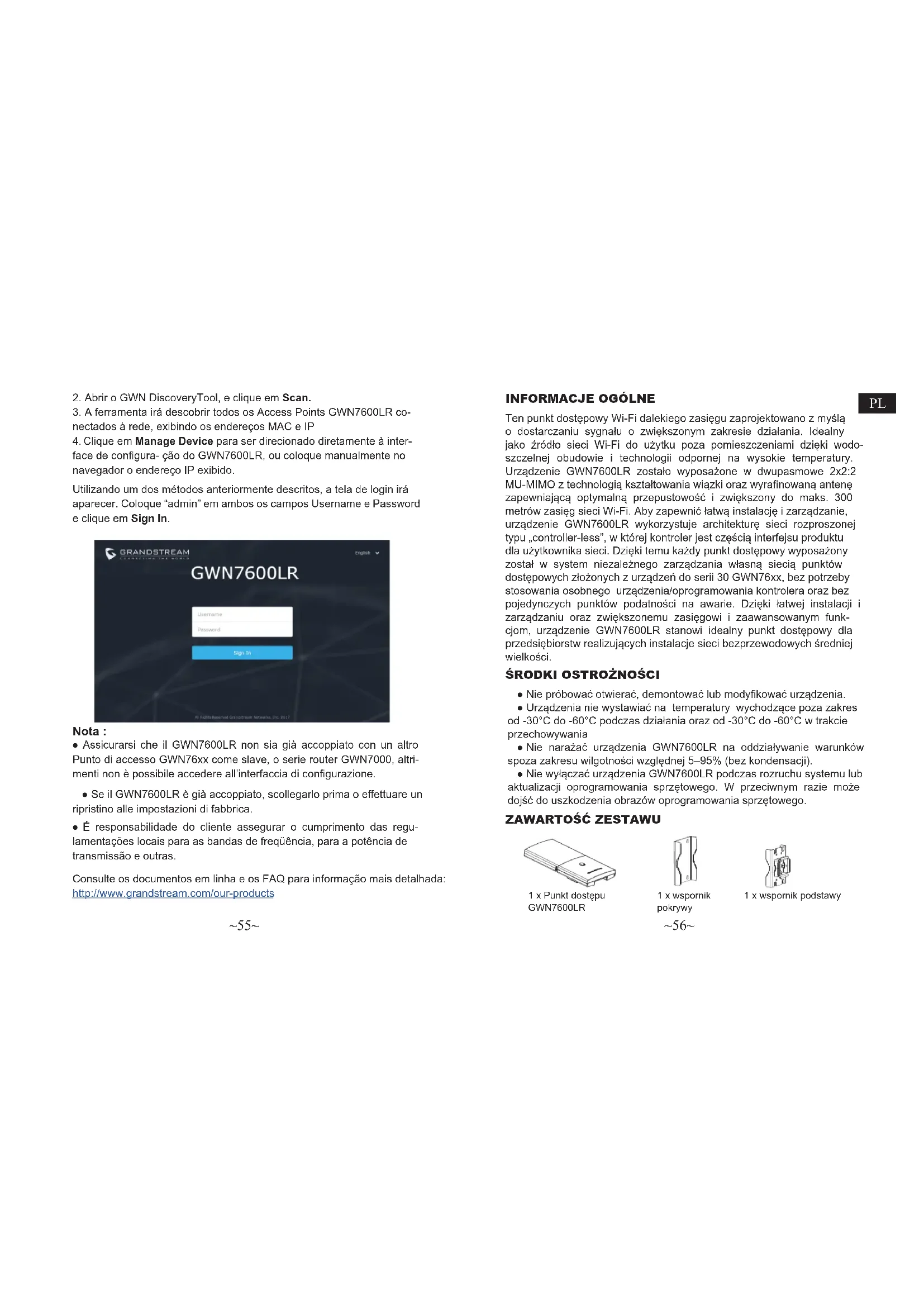

http://www.grandstream.com/tools/GWNDiscoveryTool.zip~55~ ~56~ Ten punkt dostępowy Wi-Fi dalekiego zasięgu zaprojektowano z myślą o dostarczaniu sygnału o zwiększonym zakresie działania. Idealny jako źródło sieci Wi-Fi do użytku poza pomieszczeniami dzięki wodo- szczelnej obudowie i technologii odpornej na wysokie temperatury. Urządzenie GWN7600LR zostało wyposażone w dwupasmowe 2x2:2 MU-MIMO z technologią kształtowania wiązki oraz wyranowaną antenę zapewniającą optymalną przepustowość i zwiększony do maks. 300 metrów zasięg sieci Wi-Fi. Aby zapewnić łatwą instalację i zarządzanie, urządzenie GWN7600LR wykorzystuje architekturę sieci rozproszonej typu „controller-less”, w której kontroler jest częścią interfejsu produktu dla użytkownika sieci. Dzięki temu każdy punkt dostępowy wyposażony został w system niezależnego zarządzania własną siecią punktów dostępowych złożonych z urządzeń do serii 30 GWN76xx, bez potrzeby stosowania osobnego urządzenia/oprogramowania kontrolera oraz bez pojedynczych punktów podatności na awarie. Dzięki łatwej instalacji i zarządzaniu oraz zwiększonemu zasięgowi i zaawansowanym funk- cjom, urządzenie GWN7600LR stanowi idealny punkt dostępowy dla przedsiębiorstw realizujących instalacje sieci bezprzewodowych średniej wielkości. ● Nie próbować otwierać, demontować lub modykować urządzenia. ● Urządzenia nie wystawiać na temperatury wychodzące poza zakres od -30°C do -60°C podczas działania oraz od -30°C do -60°C w trakcie przechowywania ● Nie narażać urządzenia GWN7600LR na oddziaływanie warunków spoza zakresu wilgotności względnej 5–95% (bez kondensacji). ● Nie wyłączać urządzenia GWN7600LR podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego.

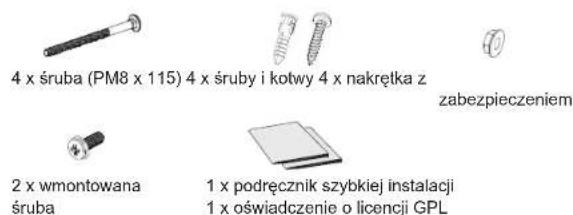

1 x Punkt dostępu GWN7600LR 1 x wspornik podstawy ZAWARTOŚĆ ZESTAWU 1 x wspornik pokrywy~57~ ~58~

Urządzenie GWN7600LR można montować poziomo lub pionowo na prolu metalowym. Prawidłowy sposób instalacji urządzenia został opisany w poniższych krokach. Montaż w pionie

1. Przygotuj wspornik pokrywy wprowadzając 4 śruby (PM8) do

odpowiadających im otworów.

2. Zamocuj wspornik pokrywy za pomocą śrub na pionowym sworzniu

mocującym, na którym ma zostać zamontowane urządzenie GWN- 7600LR.

3. Zamontuj wspornik podstawy wraz ze wspornikiem pokrywy za pomocą

dostarczonych nakrętek z zabezpieczeniem i śrub (PM8).

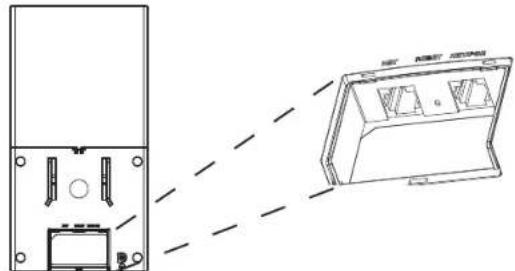

Port Opis NET/POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE/ PoE+. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN7600LR. RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne. ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7600LR Port sieciowy Kabel RJ45 Ethernet do przełącznika PoE Urządzenie GWN7600LR można zasilać, korzystając z przełącznika PoE/PoE+ zgodne z poniższymi instrukcjami Krok 2:Podłączyć drugi koniec do portu uplink przełącznika PoE (Power over Ethernet). Krok 1:Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7600LR. 1 x podręcznik szybkiej instalacji 1 x oświadczenie o licencji GPL 4 x śruba (PM8 x 115) 4 x śruby i kotwy 4 x nakrętka z zabezpieczeniem 2 x wmontowana śruba~59~ ~60~ Montaż w poziomie

1. Przygotuj wspornik pokrywy wprowadzając 4 śruby (PM8) do

odpowiadających im otworów.

2. Zamocuj wspornik pokrywy za pomocą śrub na poziomym sworzniu

mocującym, na którym ma zostać zamontowane urządzenie GWN- 7600LR.

3. Zamontuj wspornik podstawy wraz ze wspornikiem pokrywy za pomocą

dostarczonych nakrętek z zabezpieczeniem i śrub (PM8).

4. Podłącz kabel sieci Ethernet (RJ45) do właściwych portów urządzenia

5. Ustaw urządzenie GWN7600LR w osi ze wspornikiem podstawy i

wprowadź na właściwe miejsce.

6. Zainstaluj 2 wmontowane śruby, aby zamocować urządzenie GWN-

7600LR na sworzniu mocującym.

4. Podłącz kabel sieci Ethernet (RJ45) do właściwych portów urządzenia

5. Ustaw urządzenie GWN7600LR w osi ze wspornikiem podstawy i

wprowadź na właściwe miejsce.

6. Zainstaluj 2 wmontowane śruby, aby zamocować urządzenie GWN-

7600LR na sworzniu mocującym.

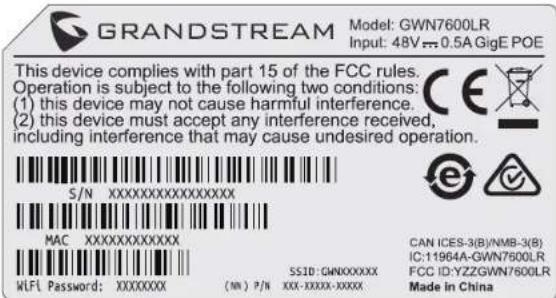

POŁĄCZYĆ Z DOMYŚLNĄ SIECIĄ WIFI GWN7600LR GWN7600LR można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi Po naładowaniu GWN7600LR i podłączeniu do sieci GWN7600LR będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Domyślny identykator SSID GWN7600LR oraz hasło znajdują się na nalepce zawierającej adres MAC modułu.~61~ ~62~

2. Otworzyć narzędzie GWN DiscoveryTool i kliknąć Skanuj

3. Narzędzie odkryje wszystkie punkty dostępu GWN7600LR

podłączone do sieci i pokaże ich adresy MAC i IP

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do inter-

fejsu konguracji GWN7600LR. Można także wpisać ręcznie w wyszuki- warce wyświetlony adres IP. Metoda 2: Odkryć GWN7600LR za pomocą narzędzia GWN Discov- eryTool.

1. Narzędzie GWN DiscoveryTool należy pobrać i zainstalować z

poniższego łącza: http://www.grandstream.com/tools/GWNDiscoveryTool.zip Uwaga : ● Sprawdzić, czy GWN7600LR nie sparowano wcześniej z innym punk- tem dostępu GWN76xx w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konguracji. ● Jeżeli GWN7600LR jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne. ● Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia ta- kich jak zakres, moc i podobne by były zgodne z normami danego kraju. Komputer podłączony do identykatora SSID GWN7600LR lub do tej samej sieci, co GWN7600LR, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7600LR na podstawie jego adresu MAC.

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7600LR,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7600LR https:// gwn_<mac>.local Przykład: jeżeli GWN7600LR posiada adres MAC 00:0B:82:8C:4D:F8, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https:// gwn_000b828c4df8.local.

DOSTĘP DO INTERFEJSU KONFIGURACJI

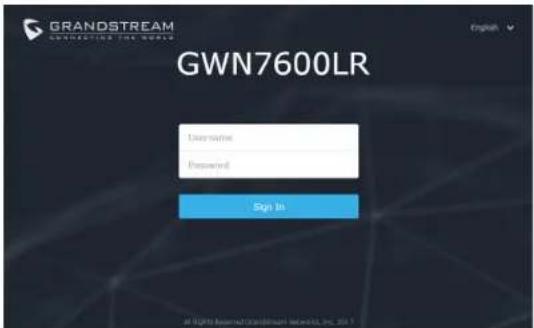

Po zastosowaniu jednej z poniższych metod pojawi się ekran logowania. Wpisać “admin” zarówno w polu Nazwa użytkownika, jak i Hasło, i kliknąć Zaloguj. Więcej informacji można znaleźć w dokumentacji online i często za- dawanych pytaniach: http://www.grandstream.com/our-products
