Produkttyp	Langstrecken-Außen-WiFi-Zugangspunkt
Marke	Grandstream
Modell	GWN7600LR
Funktechnologie	Dualband 2x2:2 MU-MIMO mit Beamforming
Frequenzbänder	2,4 GHz und 5 GHz
Netzwerkanschlüsse	2 RJ45-Ethernet-Ports 10/100/1000 (1 mit PoE/PoE+)
Stromversorgung	PoE/PoE+ (802.3af/at)
Maximale Außenreichweite	Bis zu 300 Meter
Netzwerkverwaltung	Verteilte Verwaltung ohne Controller, bis zu 30 Zugangspunkte
Standard-SSID	GWN + letzte 6 Ziffern der MAC-Adresse
Standard-Passwort	Auf dem MAC-Etikett aufgedruckt
Zurücksetzen	RESET-Taste (7 Sekunden drücken)
Betriebstemperatur	-30°C bis 60°C
Lagertemperatur	-30°C bis 70°C
Betriebsluftfeuchtigkeit	5% bis 95% ohne Kondensation
Schutzklasse	Wasserdichtes Gehäuse (wetterbeständig)
Montage	Vertikal oder horizontal auf Metallstange
Packungsinhalt	Zugangspunkt, Abdeckungshalterung, Basishalterung, Schrauben, Kurzanleitung, GPL-Lizenz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Chemische Produkte vermeiden.
Sicherheit	Nicht öffnen, extremen Temperaturen oder übermäßiger Feuchtigkeit aussetzen, während eines Updates nicht ausschalten.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Support kontaktieren.

Häufig gestellte Fragen - GWN7600LR GRANDSTREAM

Wie versorge ich den GWN7600LR mit Strom?

Der GWN7600LR wird über PoE/PoE+ (Power over Ethernet) mit Strom versorgt. Schließen Sie ein Ethernet-Kabel an den NET/POE-Port an und verbinden Sie das andere Ende mit einem PoE-Switch.

Wie lauten die Standard-SSID und das Standard-Passwort?

Die Standard-SSID ist GWN + die letzten 6 Ziffern der MAC-Adresse. Das Passwort ist auf dem MAC-Etikett des Geräts aufgedruckt.

Wie greife ich auf die Konfigurationsoberfläche zu?

Verbinden Sie sich mit demselben Netzwerk wie der AP und verwenden Sie die URL https://gwn_[MAC-Adresse].local oder das Tool GWNDiscoveryTool von Grandstream, um die IP-Adresse zu finden.

Wie lauten die Standard-Anmeldeinformationen?

Der Standard-Benutzername und das Standard-Passwort sind beide admin (Kleinbuchstaben).

Wie setze ich den GWN7600LR auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste auf der Rückseite des Geräts etwa 7 Sekunden lang, bis die LEDs blinken.

Wie groß ist die maximale Außenreichweite des GWN7600LR?

Der GWN7600LR bietet eine Außenabdeckung von bis zu 300 Metern dank seiner fortschrittlichen Antennen und MU-MIMO-Technologie.

Kann der GWN7600LR im Innenbereich verwendet werden?

Ja, er kann im Innenbereich verwendet werden, ist aber speziell für den Außenbereich mit wasserdichtem Gehäuse und Widerstandsfähigkeit gegen extreme Temperaturen ausgelegt.

Wie viele Zugangspunkte kann der GWN7600LR verwalten?

Jeder GWN7600LR kann bis zu 30 GWN-Zugangspunkte ohne separaten Hardware-Controller verwalten, dank verteilter Netzwerkverwaltung.

Unterstützt der GWN7600LR WiFi-Mesh?

Ja, der GWN7600LR unterstützt WiFi-Mesh über die verteilte Verwaltung, was eine erweiterte Abdeckung ohne zusätzliche Kabel ermöglicht.

Welche Nutzungshinweise sind wichtig?

Gerät nicht öffnen, Temperaturen außerhalb des Bereichs (-30°C bis 60°C im Betrieb) vermeiden, nicht übermäßiger Feuchtigkeit aussetzen (5-95% ohne Kondensation) und während eines Updates nicht ausschalten.

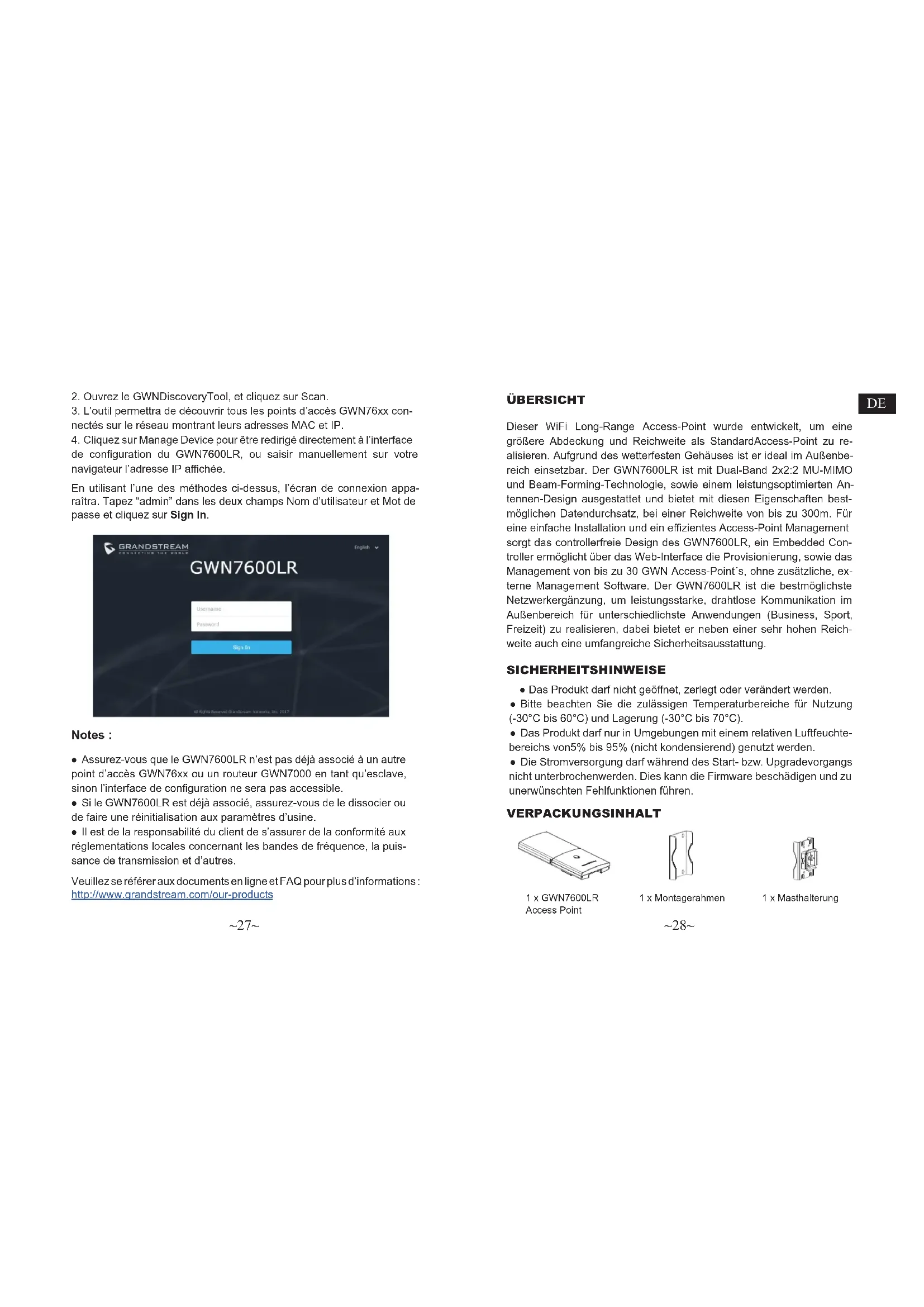

BEDIENUNGSANLEITUNG GWN7600LR GRANDSTREAM

Dieser WiFi Long-Range Access-Point wurde entwickelt, um eine größere Abdeckung und Reichweite als StandardAccess-Point zu realisieren. Aufgrund des wetterfesten Gehäuses ist er ideal im Außenbereich einsetzbar. Der GWN7600LR ist mit Dual-Band 2x2:2 MU-MIMO und Beam-Forming-Technologie, sowie einem leistungsoptimierten Antennen-Design ausgestattet und bietet mit diesen Eigenschaften bestmöglichen Datendurchsatz, bei einer Reichweite von bis zu 300m. Für eine einfache Installation und ein effizientes Access-Point Management sorgt das controllerfreie Design des GWN7600LR, ein Embedded Controller ermöglicht über das Web-Interface die Provisionierung, sowie das Management von bis zu 30 GWN Access-Point's, ohne zusätzliche, externe Management Software. Der GWN7600LR ist die bestmöglichste Netzwerkergänzung, um leistungsstarke, drahtlose Kommunikation im Außenbereich für unterschiedlichste Anwendungen (Business, Sport, Freizeit) zu realisieren, dabei bietet er neben einer sehr hohen Reichweite auch eine umfangreiche Sicherheitsausstattung.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (-30°C bis 60°C) und Lagerung (-30°C bis 70°C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 5% bis 95% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochenwerden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

VERPACKUNGSINHALT

1 x Masthalterung
\~28\~

4 x Schraube (PM8 x 115)

2 x Montage- schrauben

1 x Kurzinstallationsanleitung 1 x GPL Erklärung

GWN7600LR ANSCHLÜSSE

Port Beschreibung

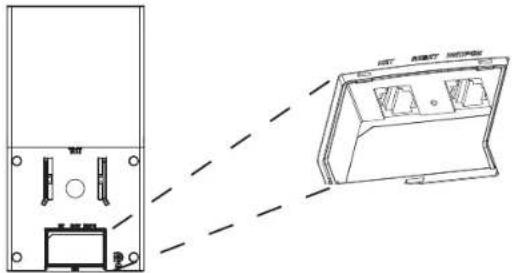

NET/POE RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/ PoE+ Unterstützung.
NET RJ45 Ethernet-Anschluß (10/100/1000MBit/s) zum Router oder einem weiteren GWN7600LR.
RESET Reset	-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7600LR

4 x Sicherheitsmuttern4 x Schrauben und Düßer GWN7600LR kann wie nachfolgend beschrieben über PoE mit Strom versorgt werden:

1: Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7600LR.
2: Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE Switch.

Netzwerk Port RJ45 Ethernet kabel

HARDWARE INSTALLATION

Der GWN7600LR kann sowohl horizontal als auch vertikal an einem Haltemast befestigt werden. Bitte beachten Sie nachfolgende Montageschritte.

Vertikale Installation

1. Stecken Sie 4 Schrauben (PM8) in die dafür vorgesehenen Montagelöcher des Montagerahmens.
2. Führen Sie den Montagerahmen des GWN7600LR an die gewünschte Stelle des vertikalen Mastes.
3. Befestigen Sie anschließend den Montagerahmen des GWN7600LR am Haltemast durch festziehen der Schrauben.

1 2 3

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7600LR.
2. Schieben Sie nun den GWN7600LR auf die Masthalterung.
3. Mit den beiden mitgelieferten Schrauben fixieren Sie den GWN7600LR mit der Masthalterung.

1. Stecken Sie 4 Schrauben (PM8) in die dafür vorgesehenen Montagelöcher des Montagerahmens.
2. Führen Sie den Montagerahmen des GWN7600LR an die gewünschten Stelle des horizontalen Mastes.
3. Befestigen Sie anschließend den Montagerahmen des GWN7600LR am Haltemast durch festziehen der Schrauben.

1 2 3

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7600LR.
2. Schieben Sie nun den GWN7600LR auf die Masthalterung.
3. Mit den beiden mitgelieferten Schrauben fixieren Sie den GWN7600LR mit der Masthalterung.

Der GWN7600LR kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - WiFi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7600LR mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese

basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

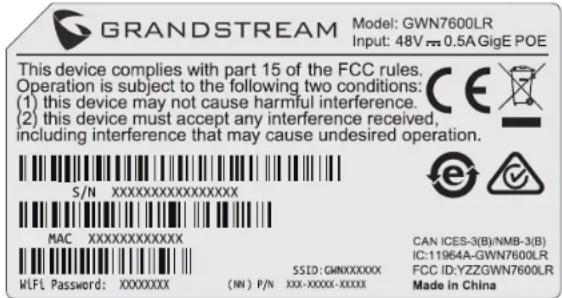

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes..

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7600LR oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7600LR via MAC Adresse.

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7600LR geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local
   Beispiel: Lautet die MAC Adresse des GWN7600LR z.B 00:0B:82:8C:4D:F8, dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_000b828c4df8.local

Methode 2: Suche nach dem GWN7600LR via GWNDiscoveryTool.

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN76xx Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen
4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7600LR zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

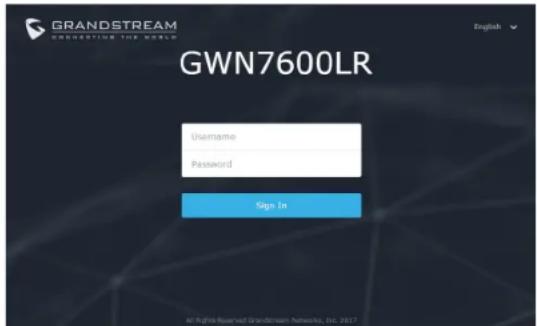

Bei beiden Methoden wird anschließend der Log-In Screen (Anmeldefenster) erscheinen.

Tippen Sie admin jeweils in das Feld für Username (Benutzername) sowie Password (Passwort) und klicken anschließend auf Sign In (Anmelden).

• Stellen Sie sicher, dass der GWN7600LR nicht schon einem anderen GMN76xxoder inem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt.
• Ist der GWN7600LR bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.

Weitere Informationen und Dokumentationen sind online unter: http://www.grandstream.com/our-products
