MANUALE UTENTE GWN7600LR GRANDSTREAM

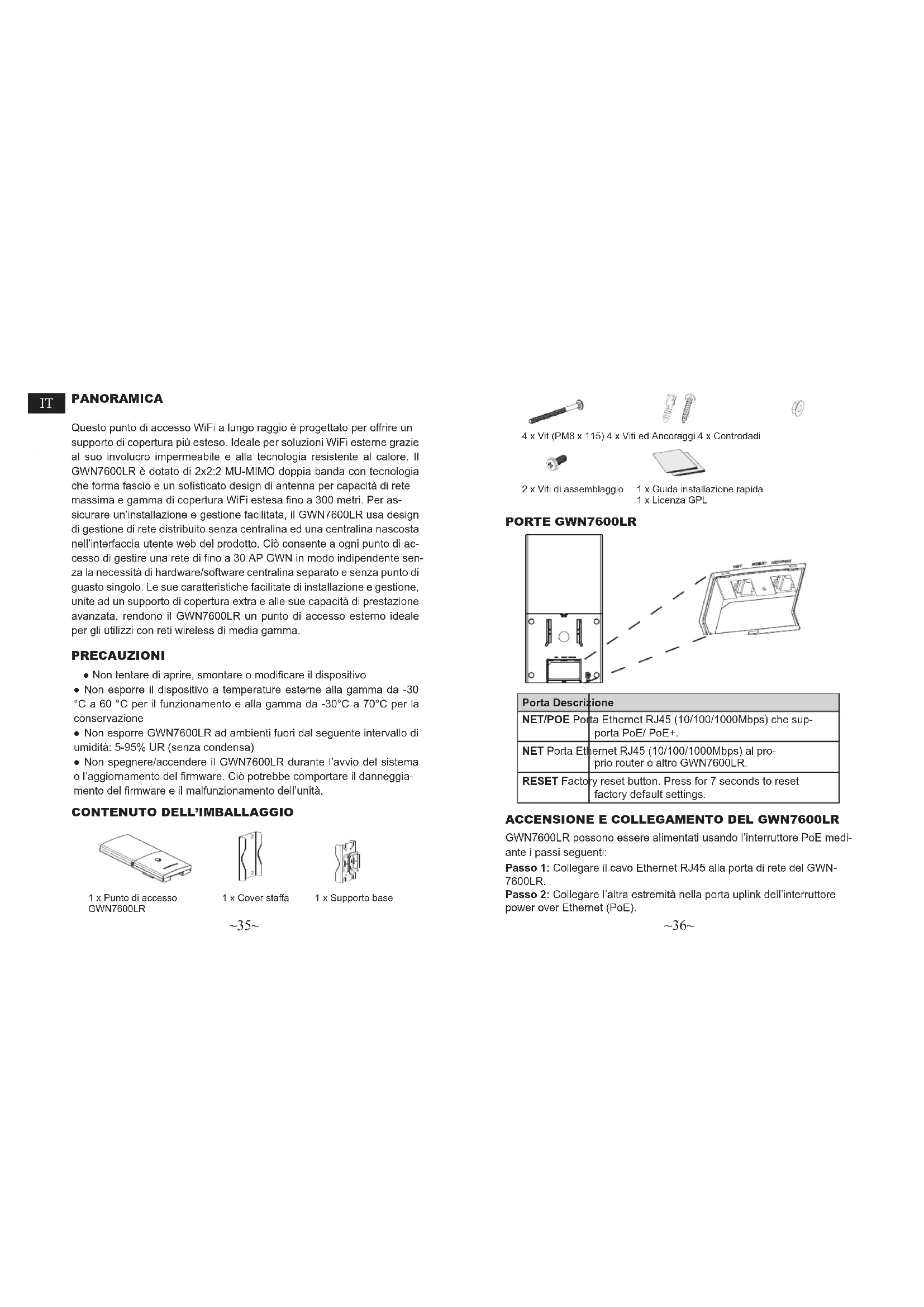

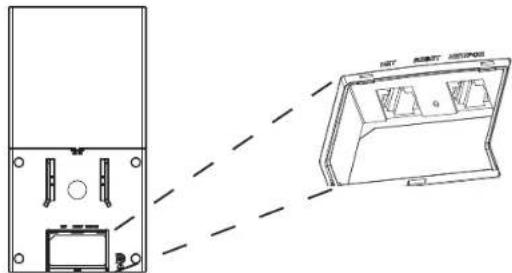

GWN7600LR possono essere alimentati usando l’interruttore PoE medi- ante i passi seguenti: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN- 7600LR. Passo 2: Collegare l’altra estremità nella porta uplink dell’interruttore power over Ethernet (PoE). PANORAMICA Questo punto di accesso WiFi a lungo raggio è progettato per o󰀨rire un supporto di copertura più esteso. Ideale per soluzioni WiFi esterne grazie al suo involucro impermeabile e alla tecnologia resistente al calore. Il GWN7600LR è dotato di 2x2:2 MU-MIMO doppia banda con tecnologia che forma fascio e un sosticato design di antenna per capacità di rete massima e gamma di copertura WiFi estesa no a 300 metri. Per as- sicurare un’installazione e gestione facilitata, il GWN7600LR usa design di gestione di rete distribuito senza centralina ed una centralina nascosta nell’interfaccia utente web del prodotto. Ciò consente a ogni punto di ac- cesso di gestire una rete di no a 30 AP GWN in modo indipendente sen- za la necessità di hardware/software centralina separato e senza punto di guasto singolo. Le sue caratteristiche facilitate di installazione e gestione, unite ad un supporto di copertura extra e alle sue capacità di prestazione avanzata, rendono il GWN7600LR un punto di accesso esterno ideale per gli utilizzi con reti wireless di media gamma. 1 x Punto di accesso GWN7600LR 1 x Guida installazione rapida 1 x Licenza GPL 4 x Vit (PM8 x 115) 4 x Viti ed Ancoraggi 4 x Controdadi 1 x Supporto base

CONTENUTO DELL’IMBALLAGGIO

2 x Viti di assemblaggio 1 x Cover sta󰀨a ● Non tentare di aprire, smontare o modicare il dispositivo ● Non esporre il dispositivo a temperature esterne alla gamma da -30 °C a 60 °C per il funzionamento e alla gamma da -30°C a 70°C per la conservazione ● Non esporre GWN7600LR ad ambienti fuori dal seguente intervallo di umidità: 5-95% UR (senza condensa) ● Non spegnere/accendere il GWN7600LR durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il danneggia- mento del rmware e il malfunzionamento dell’unità. PRECAUZIONI IT~37~ ~38~ Montaggio orizzontale INSTALLAZIONE HARDWARE Il GWN7600LR prevede un montaggio orizzontale a so󰀩tto o verticale a parete su di un supporto metallico. Seguire le istruzioni per una corretta installazione. Montaggio Verticale

4. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrette

del proprio GWN7600LR.

5. Allineare il GWN7600LR con il supporto base e tirarlo verso il basso

per posizionarlo correttamente.

6. Installare le 2x viti di assemblaggio per ssare il GWN7600LR sul bul-

1. Preparare la cover sta󰀨a inserendo le 4 viti (PM8) nei fori corrispon-

2. Fissare la cover sta󰀨a con le viti sul bullone di montaggio verticale dove

verrà installato il GWN7600LR.

3. Assemblare il supporto base con la cover sta󰀨a utilizzando i controdadi

e le viti provviste(PM8).

1. Preparare la cover sta󰀨a inserendo le 4 viti (PM8) nei fori corrispon-

2. Fissare la cover sta󰀨a con le viti sul bullone di montaggio orizzontale

dove verrà installato il GWN7600LR.

3. Assemblare il supporto base con la cover sta󰀨a utilizzando i controdadi

e le viti provviste(PM8).

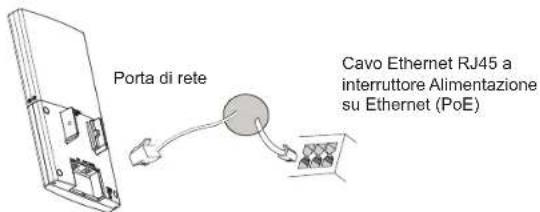

Porta di rete Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE)~39~ ~40~ COLLEGAMENTO DEL GWN7600LR ALLA RETE WIFI PREDEFINITA GWN7600LR può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predenito. Dopo l’accensione del GWN7600LR e il collegamento alla rete, GWN- 7600LR trasmetterà un SSID predenito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale. Nota: Le informazioni password e SSID predenito di GWN7600LR sono stampate sull’etichetta MAC dell’unità. Un computer collegato all’SSID del GWN7600LR o alla stessa rete del GWN7600LR può scoprire e accedere all’interfaccia di congurazione usando uno dei seguenti metodi: Metodo 1: Scoprire GWN7600LR usando il suo indirizzo MAC.

1. Individuare il mac address sull’etichetta posizionata nella parte bassa

dell’apparato o sulla confezione.

2. Da un computer collegato alla stessa rete del GWN7600LR, digitare

il seguente indirizzo usando l’indirizzo MAC del GWN7600LR sul pro- prio browser https://gwn_<mac>.local Esempio: se un GWN7600LR ha come indirizzo MAC 00:0B:82:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_000b828c4df8.local sul browser.

ACCESSO ALL’INTERFACCIA DI CONFIGURAZIONE

4. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrette

del proprio GWN7600LR.

5. Allineare il GWN7600LR con il supporto base e tirarlo verso il basso

per posizionarlo correttamente.

6. Installare le 2x viti di assemblaggio per ssare il GWN7600LR sul bul-

1. Scaricare e installare GWN DiscoveryTool dal link seguente:

http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWN DiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7600LR collegati alla rete

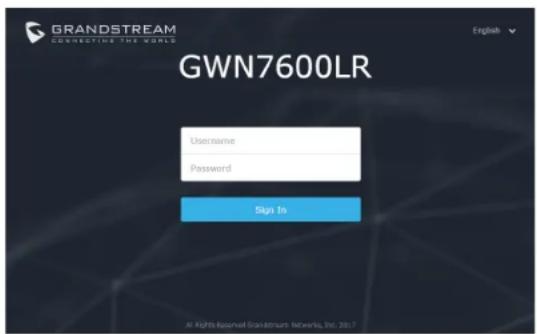

mostrando i loro indirizzi MAC e IP.~41~ ~42~ Nota : ● Assicurarsi che il GWN7600LR non sia già accoppiato con un altro Punto di accesso GWN76xx come slave, o serie router GWN7000, altri- menti non è possibile accedere all’interfaccia di congurazione. ● Se il GWN7600LR è già accoppiato, scollegarlo prima o e󰀨ettuare un ripristino alle impostazioni di fabbrica. ● E’ responsabilità del cliente assicurarsi della conformità alle regola- mentazioni locali in termini di bande di frequenza, potenza di trasmis- sione e altro. Utilizzando uno dei metodi precedenti, appare la schermata di accesso. Digitare “admin” in entrambe i campi Nome utente e Password e fare clic su Accedi.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati diretta-
