GWN7664LR - Punkt dostępu GRANDSTREAM - Bezpłatna instrukcja obsługi

Typ produktu	Zewnętrzny punkt dostępowy Wi-Fi 6
Marka	Grandstream
Model	GWN7664LR
Standard Wi-Fi	802.11ax (Wi-Fi 6), 4×4:4 MU-MIMO, dual-band
Dodatkowe technologie	DL/UL OFDMA, QoS, mesh, portal captive
Maksymalna liczba klientów	512
Maksymalny zasięg	300 metrów
Porty sieciowe	1 port RJ45 2.5G PoE/PoE+, 1 port RJ45 1G PoE/PoE+
Zasilanie	PoE/PoE+ (802.3af/at)
Anteny	4 zewnętrzne anteny odłączane
Wymiary (około)	260 x 260 x 65 mm
Waga (około)	1,2 kg
Temperatura pracy	-30 °C do 60 °C
Temperatura przechowywania	-30 °C do 70 °C
Wilgotność pracy	10–90 % RH (bez kondensacji)
Stopień ochrony	Odporny na warunki atmosferyczne (IP65 lub podobny)
Montaż	Na ścianie lub słupie
Zarządzanie	Wbudowany interfejs WWW, GWN.Cloud, GWN Manager
Domyślny SSID	GWN[6 ostatnich cyfr adresu MAC]
Reset do ustawień fabrycznych	Przycisk RESET (przytrzymaj 7 sekund)
Zawartość zestawu	Punkt dostępowy, podstawa, zestaw montażowy, anteny, instrukcja
Konserwacja i czyszczenie	Czyścić suchą, nieścierną szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Nie otwierać, nie demontować ani nie modyfikować urządzenia. Domyślne hasło administratora jest losowe.
Części zamienne i naprawialność	Brak części wymienialnych przez użytkownika. W przypadku awarii skontaktuj się z serwisem.

Często zadawane pytania - GWN7664LR GRANDSTREAM

Jak zainstalować GWN7664LR?

Punkt dostępowy można zamontować na ścianie lub słupie. Zamocuj podstawę, przykręć anteny, a następnie podłącz kabel Ethernet do portu NET/POE 2.5G lub NET/POE 1G. Zasilaj przez switch PoE/PoE+.

Jak uzyskać dostęp do interfejsu konfiguracyjnego?

Połącz się z domyślnym SSID GWN[6 ostatnich cyfr MAC] lub podłącz urządzenie do tej samej sieci. Otwórz https://gwn_[adres MAC].local w przeglądarce lub użyj narzędzia GWNDiscoveryTool, aby znaleźć adres IP. Domyślne dane logowania to 'admin' i hasło znajdujące się na etykiecie MAC.

Co zrobić, jeśli zapomniałem hasła?

Wykonaj reset do ustawień fabrycznych, przytrzymując przycisk RESET przez 7 sekund. Punkt dostępowy uruchomi się ponownie z ustawieniami domyślnymi, w tym losowym hasłem wydrukowanym na etykiecie MAC.

Czy GWN7664LR może być używany bez switcha PoE?

Nie, zasilanie odbywa się wyłącznie przez PoE/PoE+ (802.3af/at). Musisz użyć switcha PoE lub kompatybilnego injektora PoE.

Jak podłączyć anteny?

Przykręć każdą antenę do odpowiednich złączy, obracając zgodnie z ruchem wskazówek zegara, aż będą dobrze zamocowane. Upewnij się, że wszystkie anteny są zainstalowane dla optymalnej wydajności.

Jaki jest maksymalny zasięg GWN7664LR?

GWN7664LR oferuje rozszerzony zasięg do 300 metrów na zewnątrz, dzięki mocnym antenom i technologii Wi-Fi 6.

Czy GWN7664LR obsługuje mesh?

Tak, obsługuje sieci mesh (mesh) w celu rozszerzenia zasięgu bezprzewodowego bez dodatkowego okablowania. Konfiguracja odbywa się przez interfejs WWW.

Jak zaktualizować firmware?

Wejdź do interfejsu konfiguracyjnego, przejdź do sekcji Aktualizacja i pobierz najnowsze oprogramowanie ze strony Grandstream. Nie wyłączaj zasilania podczas aktualizacji.

Czy mogę używać GWN7664LR wewnątrz?

Tak, jest przeznaczony do użytku wewnątrz i na zewnątrz dzięki odpornej na warunki atmosferyczne obudowie. Jednak najlepsze rezultaty osiąga się na zewnątrz.

Co zrobić, jeśli dioda nie świeci?

Sprawdź połączenie PoE i upewnij się, że switch lub injektor dostarcza PoE. Jeśli problem będzie się powtarzał, przetestuj z innym kablem Ethernet lub skontaktuj się z pomocą techniczną.

INSTRUKCJA OBSŁUGI GWN7664LR GRANDSTREAM

GWN7664LR to zewnętrzny punkt dostępowy 802.11ax 4×4:4 Wi-Fi 6 dla średnich i dużych firm, które mają potrzebę zapewnienia dużego zasięgu sieci WiFi zarówno w pomieszczeniach, jak i na zewnątrz. Urządzenie posiada odporną na warunki atmosferyczne obudowę i jest odporne na zmiany temperatury, dwuzakresowy moduł radiowy MU-MIMO 4×4:4 z technologią DL/UL OFDMA oraz zaawansowaną konstrukcję anten dla maksymalnej przepustowości sieci, które to zapewniają obsługę do 512 klientów i zasięg rozszerzony do 300 metrów. Aby zapewnić łatwą instalację i zarządzanie siecią, GWN7664LR może pełnić rolę kontrolera innych punktów dostępowych i umożliwia zarządzanie całą ich siecią za pomocą przeglądarki. Jest również obsługiwany przez systemy GWN.Cloud i GWN Manager, bezpłatną chmurową i lokalną platformę zarządzania urządzeniami Wi-Fi firmy Grandstream. GWN7664LR jest idealnym punktem dostępowym Wi-Fi do wdrażania rozwiązań voiceover Wi-Fi i gwarantuje bezproblemową współpracę z telefonami WiFi Grandstream obsługującymi zarówno głos jak i wideo. Dzięki zaawansowanym funkcjom QoS, niskim opóźnieniom transmisji, obsłudze topologii mesh, wbudowanemu captive portal i podwójnym interfejsom Gigabit Ethernet z PoE/PoE+, GWN7664LR jest idealnym zewnętrznym punktem dostępowym Wi-Fi dla przedsiębiorstw, wielopiętrowych budynków, magazynów, szpitali, szkół i podobnych obiektów.

ŚRODKI OSTROŻNOŚCI

• Nie próbować otwierać, demontować lub modyfikować urządzenia.
• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od -30 °C do 60 °C podczas działania oraz od -30 °C do 60 °C w trakcie przechowywania.
• Nie narażać urządzenia GWN7664LR na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).
• Nie wyłącać urządzenia GWN7664LR podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego.

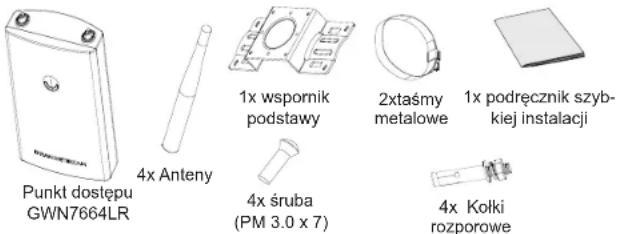

ZAWARTOŚĆ ZESTAWU

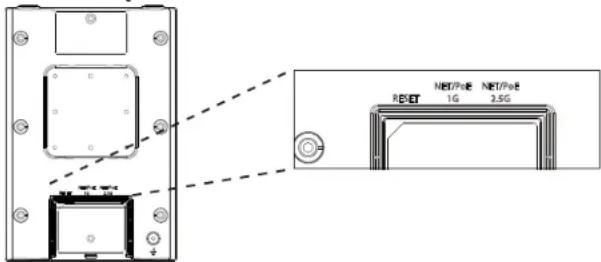

PORTY URZĄDZENIA GWN7664LR

Port Opis
NET/POE 2.5G	Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) obsługujący zasilanie PoE/PoE+.
NET/POE 1G	Port Ethernet RJ45 (10/100/1Gbps) do rutera lub innego urządzenia GWN76xx, obsługujący zasilanie PoE/PoE+.
RESET Przycisk przywracania ustawień fabrycznych.Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne.

ZASILANIE I PODŁACZANIE URZADZENIA GWN7664LR

Urządzenie GWN7664LR można zasilać, korzystając z przełącznika PoE/PoE+ zgodne z poniższymi instrukcjami.

Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7664LR.

Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet).

INSTALACJA SPRZĘTU

Urządzenie GWN7664LR może być montowane na ścianie lub metalowym słupie. Prawidłowy sposób instalacji urządzenia został opisany w poniższych krokach.

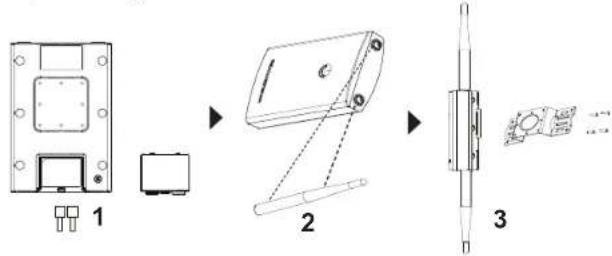

Montaż na ścianie

1. Podłączyć kabel sieci Ethernet (RJ45) do właściwych portów urządzenia GWN7664LR i założyć uchwyt pokrywy.
2. Podłączyć każdą z anten do złączy antenowych, obracając nimi w prawo.
3. Przyłączyć uchwyt podstawy za pomocą śrub (PM 3,0 × 7) z tyłu punktu dostępu GWN7664LR.

1. Wywiercamy otwory zgodnie z rozstawem na uchwycie montażowym. Wkładamy kołki rozporowe w powstałe otwory w ścianie
2. Zamontuj GWN7664LR używając uchwytu montażowego który mocujemy za pomocą zestawu kołków rozporowych.

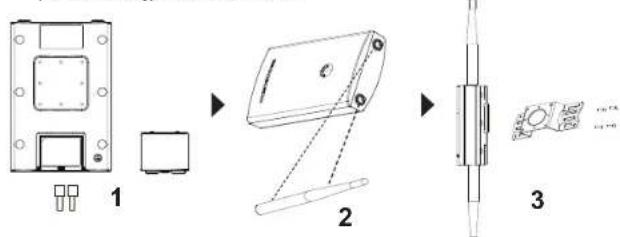

Montaż na słupie

Uawaga: Montaż sufitowy jest zalecany w celu osiągnięcia optymalnego zasięgu działania.

1. Podłączyć kabel sieci Ethernet (RJ45) do właściwych portów urządzenia GWN7664LR i założyć uchwyt pokrywy.
2. Podłączyć każdą z anten do złączy antenowych, obracając nimi w prawo.
3. Przyłączyć uchwyt podstawy za pomocą śrub (PM 3,0 × 7) z tyłu punktu dostępu GWN7664LR.

1. Rozpiąć taśmy metalowe, obracając mechanizm blokujący w lewo. Można je poluzować ręcznie lub przy użyciu płaskiego śrubokrętu..
2. Wyprostować końca taśm metalowych i wsunąć je przez tylną część uchwytu podstawy.
3. Metalowe taśmy owinąć wokół słupa i użyć płaskiego śrubokrętu, aby docisnąć mechanizmy blokujące, obracając je w prawo.

POŁĄCZYĆ Z DOMYŚLNA SIECIA Wi-Fi GWN7664LR

GWN7664LR można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi.

Po naładowaniu GWN7664LR i podłączeniu do sieci GWN7664LR będzie transmitował domyślny identyfikator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła.

Uwaga: Informacje o domyślnym haśle GWN7664LR są wydrukowane na etykiecie MAC z tyłu urządzenia.

DOSTĘP DO INTERFEJSU KONFIGURACJI

Komputer podłączony do identyfikatora SSID GWN7664LR lub do tej samej sieci, co GWN7664LR, może odkryć interfejs konfiguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod:

Metoda 1: Odkryć GWN7664LR na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.
2. Na komputerze podłączonym do tej samej sieci, co GWN7664LR, wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7664LR https://gwn_.local

Przykład: jeżeli GWN-7664LR posiada adres MAC C0:74:AD:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_c074ad8b4e28.local.

Metoda 2: Odkryć GWN7664LR za pomocą narzędzia GWN-DiscoveryTool

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z poniższego łącza: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7664LR podłączone do sieci i pokaże ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do interfejsu konfiguracji GWN7664LR. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP.
5. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyślna nazwa użytkownika administratora to „admin”, a domyślne hasło losowe można znaleźć na tagu MAC na urządzeniu GWN7664LR).

• Sprawdzić, czy GWN7664LR nie sparowano wcześniej z innym punktem dostępu GWN7664LR w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konfiguracji.
• Jeżeli GWN7664LR jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.
• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.
• Aby zarządzać GWN7664LR przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do niej również uzyskać dostęp poprzez stronę: https://www.grandstream.com/legal/open-source-software

Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

Aby uzyskać szczegółową instrukcję, należy pobrać z: https://www.grandstream.com/our-products
