产品类型	室外Wi-Fi 6接入点
品牌	Grandstream
型号	GWN7664LR
Wi-Fi标准	802.11ax (Wi-Fi 6), 4×4:4 MU-MIMO, 双频
附加技术	DL/UL OFDMA, QoS, 网状网络, 强制门户
最大客户端数量	512
最大覆盖范围	300米
网络端口	1个RJ45 2.5G PoE/PoE+端口, 1个RJ45 1G PoE/PoE+端口
供电	PoE/PoE+ (802.3af/at)
天线	4根外置可拆卸天线
尺寸（约）	260 x 260 x 65 mm
重量（约）	1.2 kg
工作温度	-30°C 至 60°C
存储温度	-30°C 至 70°C
工作湿度	10–90% RH（无冷凝）
防护等级	防风雨 (IP65 或类似标准)
安装方式	壁挂式或杆式安装
管理	集成Web界面, GWN.Cloud, GWN Manager
默认SSID	GWN[MAC地址后6位]
恢复出厂设置	RESET按钮（长按7秒）
包装内容	接入点, 底座支架, 安装套件, 天线, 手册
维护与清洁	使用干燥无 abrasif 的布擦拭。请勿使用化学产品。
安全	请勿打开、拆卸或修改设备。默认管理员密码为随机密码。
备件与可维修性	无用户可拆卸部件。如遇故障，请联系售后。

常见问题 - GWN7664LR GRANDSTREAM

如何安装GWN7664LR？

您可以将接入点安装在墙上或杆上。固定底座支架，拧紧天线，然后将以太网线连接到NET/POE 2.5G或NET/POE 1G端口。通过PoE/PoE+交换机供电。

如何访问配置界面？

连接到默认SSID GWN[MAC后6位]或将设备连接到同一网络。在浏览器中打开 https://gwn_[MAC地址].local，或使用GWNDiscoveryTool工具查找IP地址。默认用户名是'admin'，密码在MAC标签上。

如果忘记密码怎么办？

长按RESET按钮7秒恢复出厂设置。接入点将重启并使用默认设置，包括MAC标签上的随机密码。

GWN7664LR是否可以在没有PoE交换机的情况下使用？

不行，供电仅通过PoE/PoE+ (802.3af/at)。您必须使用PoE交换机或兼容的PoE注入器。

如何连接天线？

将每根天线顺时针旋入相应连接器直至固定。确保所有天线均已安装以获得最佳性能。

GWN7664LR的最大覆盖范围是多少？

GWN7664LR提供高达300米的室外扩展覆盖，得益于其强大天线和Wi-Fi 6技术。

GWN7664LR是否支持网状网络？

是的，它支持网状网络（mesh），无需额外布线即可扩展无线覆盖。配置通过Web界面进行。

如何更新固件？

进入配置界面，找到更新部分，从Grandstream网站下载最新固件。更新期间请勿断电。

我可以在室内使用GWN7664LR吗？

可以，由于其防风雨外壳，它设计用于室内和室外使用。然而，室外部署效果最佳。

如果指示灯不亮怎么办？

检查PoE连接，确保交换机或注入器提供PoE。如果问题仍然存在，请尝试使用其他以太网线或联系技术支持。

用户手册 GWN7664LR GRANDSTREAM

GWN7664LR是一款具有防水和耐高温特性的无线接入点，可为户外场景提供大范围Wi-Fi信号覆盖的解决方案。采用 4×4:4 MU-MIMO束波成形技术和精密的天线设计，以扩大网络吞吐量、实现高达300米的Wi-Fi覆盖范围。为了安装和管理更便捷，GWN7664LR既支持使用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界面中），也支持GWN.Cloud和GWN Manager以实现大规模的部署管理。凭借高级QoS、低延时实时应用、512+客户端接入、集成PoE/PoE+双千兆网络端口，GWN7664LR成为了中高级用户密码的中等无线网络环境部署的理想选择。

注意事项

• 不要尝试打开，拆解或修改设备。
• 不要将本设备暴露在温度-30℃至60℃的工作环境或-30℃至70℃的存环境以外。
  不要将本设备暴露在环境湿度超过如下范围外的环境中：10-90%RH（无冷凝）。
  系统启动或固件升级期间不要中断电源。这可能会损坏设备件，并导致设备故障。

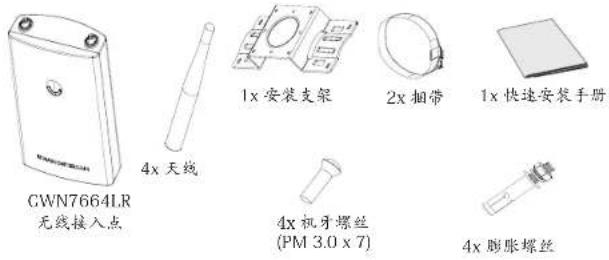

包装内容

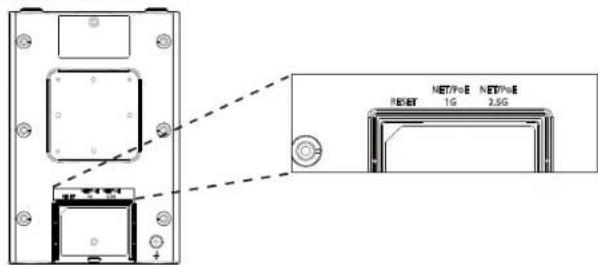

GWN7664LR 端口

端口描述
NET/POE2.5G	以太网 RJ45 port (10Mbps /100Mbps /1Gbps /2.5Gbps) 支持PoE/PoE+.
NET/POE1G	以太网RJ45端口(10/100/1Gbps),连接至路由器或另一个GWN76xx。支持PoE/PoE+.
RESET	恢复出厂设置按钮。按7秒恢复出厂默认设置。

上电和连接GWN7664LR

GWN7664LR可以通过以下步骤使用PoE或PoE+来供电：

第1步: 将RJ45以太网电缆插入GWN7664LR的网络端口。

第2步: 将RJ45以太网电缆的另一端插入有PoE/PoE+供电的交换机口

RJ45电缆连接到以太网供电的（PoE/PoE+）交换机或者PoE/PoE+供电转换头。

硬件安装

GWN7664LR 可安装在墙壁或金属杆上，具体请参照如下步骤进行安装。

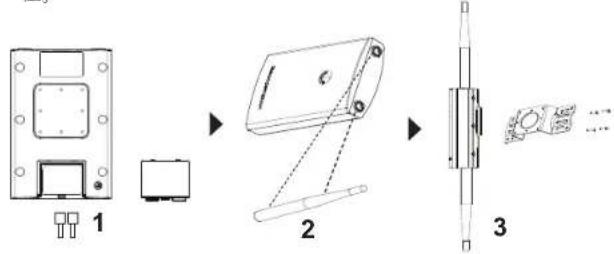

壁挂式安装

1. 将以太网电缆（RJ45）连接到正确的GWN7664LR端口并合上后盖。
2. 将天线对准天线连接口并顺时针拧紧。
3. 使用机牙螺丝（PM3.0 x 7）将安装支架固定在GWN7664LR后壳上。

1. 在墙上依照安装支架上的定位孔位置钻4个孔，并在每个孔中打入膨胀螺丝。
2. 将安装支架用膨胀螺丝拧紧在墙上以完成安装。

纵杆安装

1. 将以太网电缆（RJ45）连接到正确的GWN7664LR端口并合上后盖。
2. 将天线对准天线连接口并顺时针拧紧。
3. 使用机牙螺丝（PM3.0 x 7）将安装支架固定在GWN7664LR后壳上。

1. 逆时针旋转闭锁机制打开金属捆带。您可徒手打开或者借助一字螺丝刀。
2. 拉直捆带的一端并将其穿过安装支架的背部。
3. 用捆带围住安装杆并借助一字螺丝刀顺时针拧紧闭锁机制。

连接到GWN7664LR默认的无线网络

新的GWN7664LR会有默认的WiFi广播。恢复出厂设置也能使默认Wi-Fi启动。

将GWN7664LR上电起机并连接至网络，GWN7664LR会广播默认的SSID。该SSID是基于GWN设备的MAC地址后六位以及一串随机密码。

注意：GWN7664LR的默认SSID和随机密码打印在设备的MAC地址贴纸上。

访问配置页面

将电脑连接到GWN7664LR广播的无线网，或GWN7664LR所在的局域网。就可以用以下的几种方式来发现并访问GWN7664LR的配置页面：

方法1：用MAC地址来发现GWN7664LR。

1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC地址。

2. 在连接到GWN7664LR广播的SSID，或GWN7664LR所在的局域网的电脑上，用浏览器输入网址：https://gwn_.local。

入比如：如果GWN7664LR的MAC地址为C0:74:AD:8C:4D:F8，那么在浏览器上输入https://gwn_c074ad8c4df8.local。

方法2：用GWNDiscoveryTool发现GWN7664LR

1. 从下面的连接下载GWNDiscoveryTool: https://www.grandstream.com/tools/GWNDiscoveryTool.zip。

2. 打开GWNDiscoveryTool，并点击Scan（扫描）。

3. 这个软件将帮助你发现局域网下所有的GWN7664LR并显示他们MAC地址和IP地址。

4. 点击Manage Device（管理设备）后，将直接跳转到GWN7664LR的配置界面。或者也可以通过在浏览器中输入所查找到的GWN7664LR的IP地址。

5. 输入用户名和密码登录。（默认管理员用户名为“admin”，默认随机密码位于GWN7664LR的MAC标签上）。

- 确认GWN7664LR并没有被配对到另一个GWN76XX无线 AP, GWN7300路由器或者GWN Cloud, 否则配置界面将会显示设备已配对, 导致无法登陆配置页面。

- 如果GWN7664LR已经被配对，请从它的配主那里解除配对，或者恢复该设备的出厂设置。

- 遵守当地关于频带、发射功率及其他相关法规是每个用户应尽的责任。

请在https://www.gwn.cloud.进行GWN7664LR的云端管理。

GNU GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面my_device_ip/gpl_license进行访问。也可以通过以下链接访问：http://www.grandstream.com/legal/open-source-software。如果需要包含GPL源代码信息的CD，请发邮件到[e-mail]提交请求。

欲获取详细的话机使用信息，请在以下链接中下载GWN7664LR用户手册。https://www.grandstream.com/our-products
