用户手册 GWN7600 GRANDSTREAM
GWN7600是一款支持WiFi802.11ac Wave-2标准的无线接入点AP。为中小型企业、多楼层写字楼、商业场所和办公分支机构身身打造。该产品利用聚来技术支持双频段的 2× 2.2 MU-MIMO，同时利用复杂的天线设计以提供最大化的网络吞吐量和Wi-Fi覆盖范围。为保证安装和管理的简易性，GWN7600采用无控制器的分布式网络管理设计。通过在产品的网页用户界面中嵌入控制器，实现每个接入点在保证不会产生故障点的情况下，无需借助其他控制器硬件/软件就能独立管理由多达30个GWN76x0系列AP构成的网络。此款无线接入点可以与潮流网络的GWN系列路由器以及其他任何第三方路由器搭配使用。GWN7600支持先进的QoS，低延迟的实时应用，单个设备允许450+个用户同时接入，支持双千兆PoE网络端口，是部署拥有中高级用户密度无线网络的理想选择。
注意事项
- 不要尝试打开、拆解或修改设备。
- 不要将本设备暴露在温度0℃至50℃以外。
- 不要将本设备暴露在环境温度如下范围以外：10-90%RH（无冷凝）。
· 系统启动或固件升级期间不要中断电源。这可能会损坏设备固件，并导致设备故障。

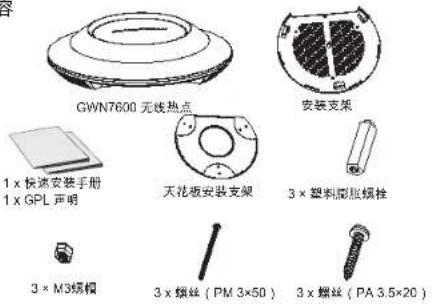

包装内容


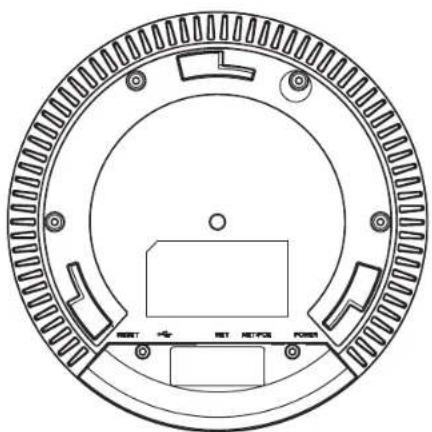

GWN7600 无线热点 安装支架 1 x 快速安装手册 1 x GPL 声明 天花板安装支架 3 x 塑料膨胀螺栓 3 x M3螺帽 3 x 螺丝 (PM 3×50) 3 x 螺丝 (PA 3.5×20)GWN7600 端口
| 端口 描述 | |
| POWER | 电源适配器(DC24V,1A)注:不包含电源适配器。 |
| NET/POE | 以太网RJ45端口(10/100/1000Mbps),需要支持PoE。 |
| NET | 以太网RJ45端口(10/100/1000Mbps),连接至路由器或另一个GWN76xx。 |
| USB 2.0端口(用于未来的IOT或定位应用) | |
| RESET | 恢复出厂设置按钮。按7秒恢复出厂默认设置。 |
硬件安装
GWN7600可安装在墙壁或天花板上，请参阅下列步骤进行适当的安装。
壁挂式安装
- 将安装支架放置在所需安装的位置并箭头朝上。
- 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径25mm）。

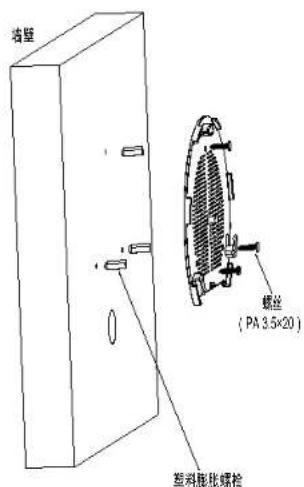

- 将膨胀螺栓放入5.5毫米的孔。通过将螺丝拧入螺栓把安装支架固定在墙上。


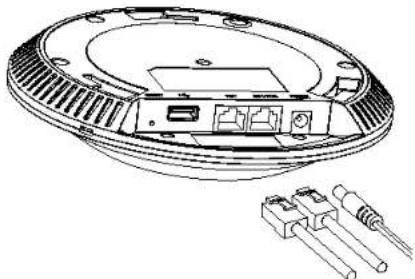

- 将电源和以太网电缆（RJ45）连接到GWN7600正确的端口。
-

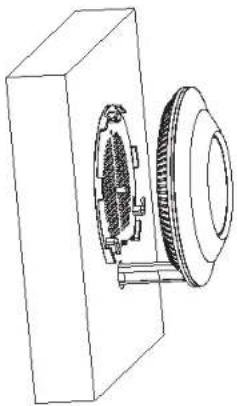

将在GWN7600AP的箭头与安装支架的锁定选项卡上的箭头，并确保您的周报牢固就位安装支架。
-
将GWN7600顺时针旋转直至其锁定到位。
-
拆下吊顶板。
-
将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十字线孔直径25毫米）。

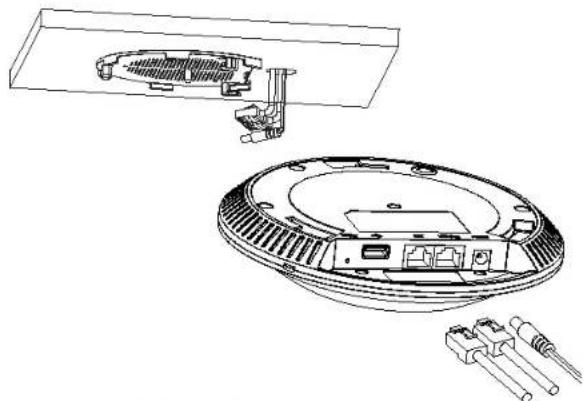

- 将电源线和以太网电缆（RJ45）连接到您的GWN7600正确的端口。

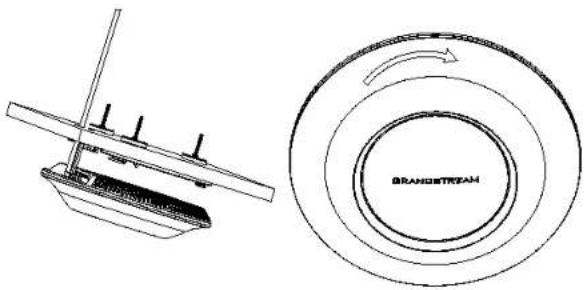

5.将在GWN7600AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保您的GWN牢固地安装在支架上并连接上了网络和电源线。
6. 将GWN7600顺时针旋转直至其锁定到位。
备注: 推荐将设备安装在天花板上以确保信号的最优覆盖性能。
上电和连接GWN7600
GWN7600可以使用PoE的通过以下步骤来供电：
第1步：将RJ45以太网电缆插入GWN7600的网络端口。
第2步：将RJ45以太网电缆的另一端插入有PoE供电的交换机口。
连接到GWN7600默认的无线网络
新的GWN7600会有默认的WiFi广播。恢复出厂设置也能使默认WiFi启动。 将GWN7600上电起机并连接至网络，GWN7600会广播默认的SSID。该SSID是基于设备的MAC地址后六位；GWN[MAC后六位]，并且使用随机的密码。

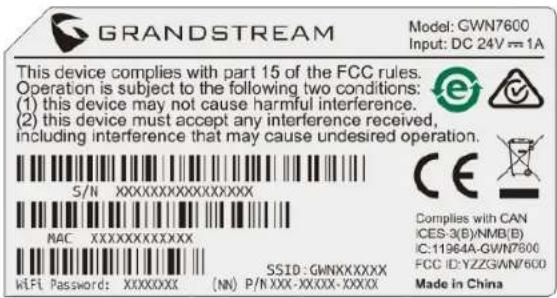

注意：GWN7600的默认SSID和随机密码打印在设备的MAC地址贴纸上。
将电脑连接到GWN7600广播的无线网，或GWN7600所在的局域网。就可以用以下的几种方式来发现并访问GWN7600的配置页面：
方法1：用MAC地址来发现GWN7600。
- 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC地址。
- 在连接到GWN7600广播的无线网，或GWN7600所在的局域网的电脑上，用浏览器输入网址：https://gwn
.local
比如：如果GWN7600的MAC地址为00:0B:82:8B:4E:28，那么则输入https://gwn_000b828b4e28.local
方法2：用GWN DiscoveryTool发现GWN7600。
- 从下面的连接下载GWN DiscoveryTool: http://www.grandstream.com/support/tools
- 打开GWN DiscoveryTool，并点击Scan（扫描）。
- 这个软件将帮助你发现局域网下所有的GWN7600并显示他们MAC地址和IP地址。
- 点击Manage Device（管理设备）后，你将被引导到GWN7600的配置界面。或者也可以通过在浏览器中输入所查找到GWN7600的IP地址。
备注：
- 确认GWN7600并没有被配对到另一个GWN7600或者GWN7610 无线AP，否则配置界面将会是关闭的。
- 如果GWN7600已经被配对，请从它的配主那里接触配对，或者恢复该设备的出厂设置。
- 欲获取详细的话机使用信息，请在以下链接中下载GWN7600用户手册。
http://www.grandstream.com/support
