MANUAL DE USUARIO GWN7600 GRANDSTREAM

El GWN7600 es un punto de acceso WiFi de nivel medio 802.11ac Wave-2 para pequeñas y medianas empresas, oficinas de varios pisos, ubicaciones comerciales y sucursales. Ofrece un arreglo de antenas 2x2:2 MU-MIMO de doble banda con tecnología beam-forming y un sofisticado diseño de antena para un maximo rendimiento y rango de cobertura Wi-Fi. Para garantizar una fácil instalación y gestión, el GWN7600 utiliza un diseño de administración de red sin controlador, en el que el controlador está integrado en la interfaz de usuario web del producto. Esto permite que cada punto de acceso pueda administrar una red de hasta 30 puntos de acceso de la serie GWN76x0 independientemente sin necesidad de un hardware/software de controlado adicional. Este punto de acceso inalámbrico puede emparejarse con cualquier enrutador del mercado, así como tambien en los routers de la serie Grandstream GWN. Con soporte avanzado para QoS, aplicaciones en tiempo real de baja latencia, soporte de 450 clientes simultáneos por AP y doble puerto de red Gigabit con PoE, el GWN7600 es un punto de acceso WiFi ideal para implementaciones de redes inalámbricas medianas con una densidad de usuario media a alta.

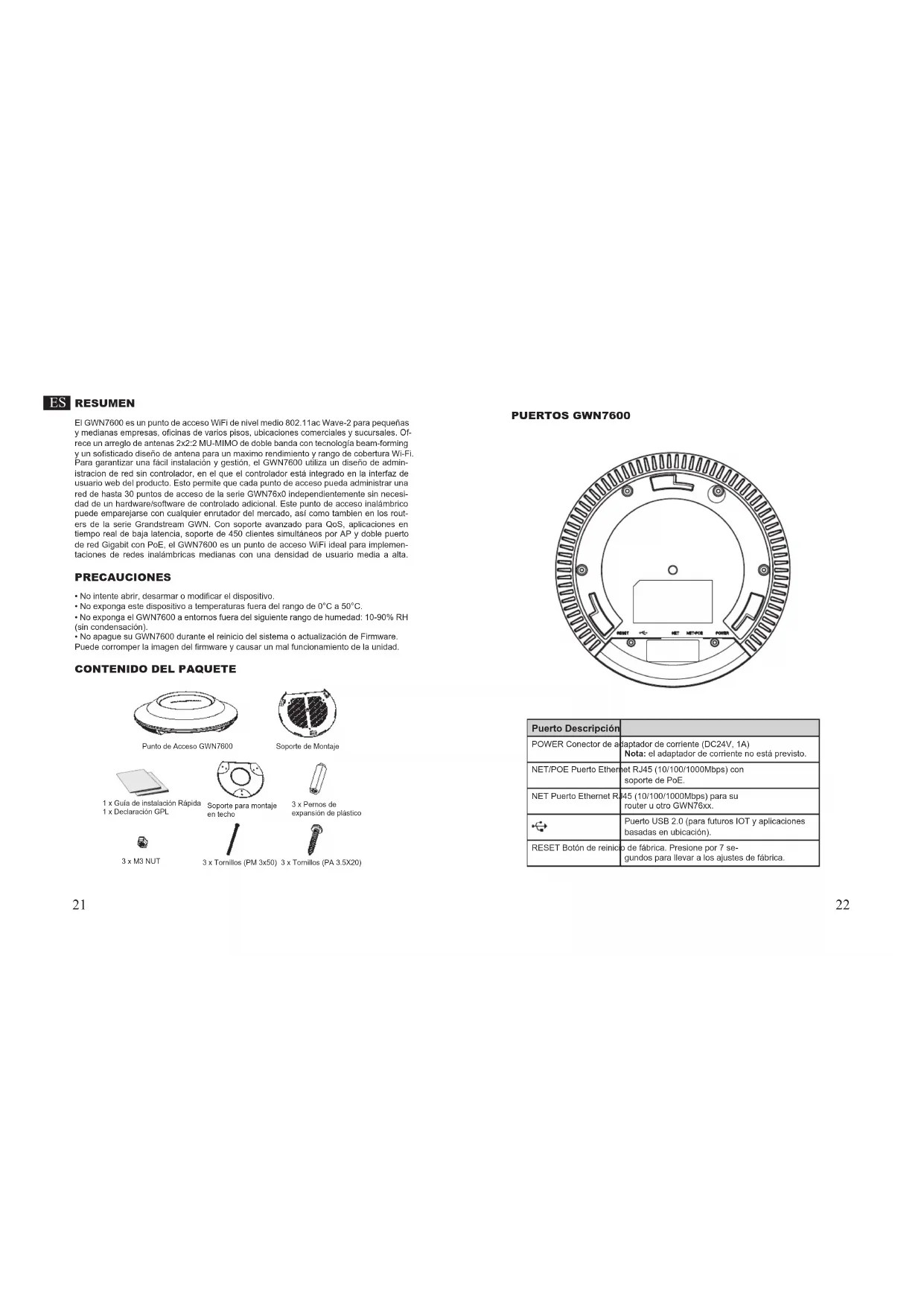

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0°C a 50°C.
• No exponga el GWN7600 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).
• No apague su GWN7600 durante el reinicio del sistema o actualización de Firmware.
  Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

Punto de Acceso GWN7600

Soporte de Montaje

1 x Guía de instalación Rápida 1 x Declaración GPL

Soporte para montaje en techo

3 x Pernos de expansión de plástico

3 x M3 NUT

3 x Tornillos (PM 3x50) 3 x Tornillos (PA 3.5X20)

PUERTOS GWN7600

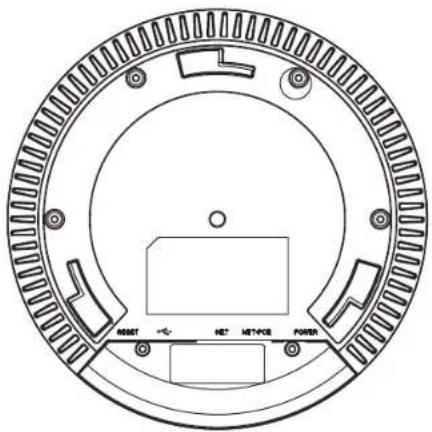

NOME HE* ME-TICE POWER

Puerto Descripción
POWER Conector de adaptador de corriente (DC24V, 1A)Nota: el adaptador de corriente no está previsto.
NET/POE Puerto Ethernet RJ45 (10/100/1000Mbps) con soporte de PoE.
NET Puerto Ethernet RJ45 (10/100/1000Mbps) para su router u otro GWN76xx.
	Puerto USB 2.0 (para futuros IOT y aplicaciones basadas en ubicación).
RESET Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica.

INSTALACIÓN DE HARDWARE

El GWN7600 puede ser montado en la pared o lecho, por favor consulte los siguientes pasos para la instalación apropiada.

Montura de Pared

1. Situe el soporte de montaje en la locación deseada sobre la pared con la flecha apuntando hacia arriba.

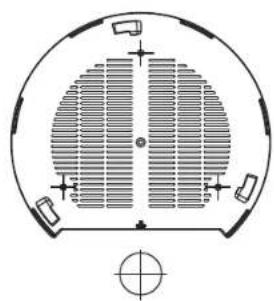

2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros de los tomillos DIA 5.5mm, agujero retícula DIA 25mm).

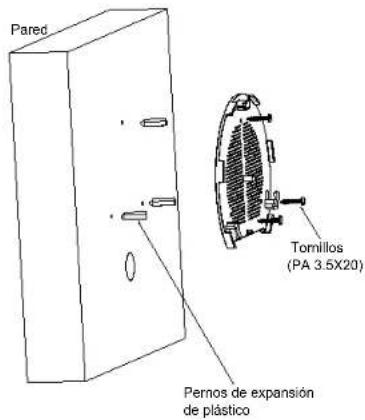

1. Inserte los anclajes de tornillo en los orificios de 5.5mm. Fije el soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes.

Pared Tornillos (PA 3.5X20) Pernos de expansión de plástico

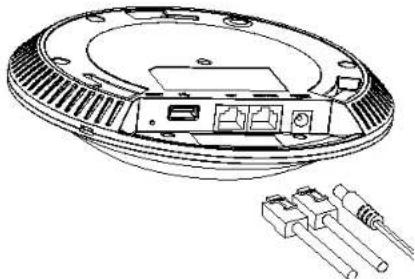

1. Conecte el cable de alimentación y el cable ethernet (RJ45) a los puertos correspondientes de su GWN7600.

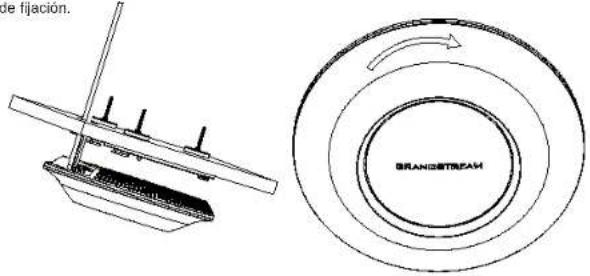

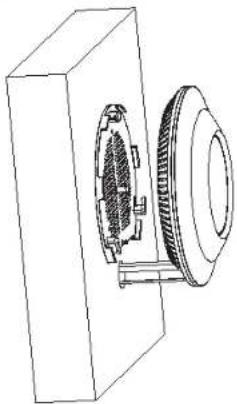

1. Alinee la flecha sobre el GWN7600AP con la flecha en la lengüeta de bloqueo del soporte de montaje y asegúrese de que su GWN esté firmemente asentado en el soporte de montaje.
2. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

1. Retire la losa del techo.
2. Coloque la placa de soporte de techo en el centro de la placa de techo y marque los orificios de los tomillos de montaje (orificios de los tomillos de 5.5mm DIA, reticula diámetro del agujero 25mm).

1. Inserte los tornillos a través del soporte de montaje.

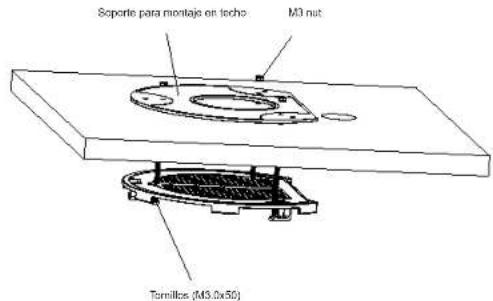

Soporte para montaje en tocho M3 nut Tornillos (M3.0x50)

1. Conecte el cable de alimentación y el cable ethernet (RJ45) a los puertos correspondientes de su GWN7600.

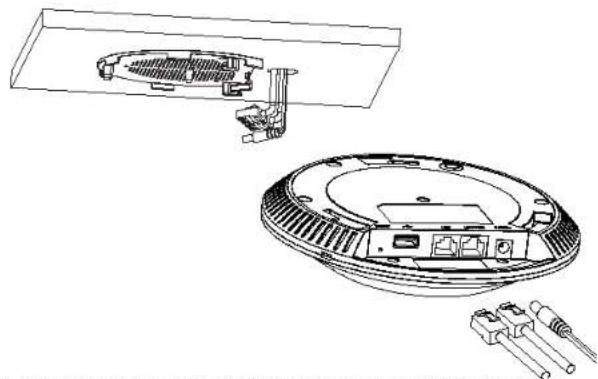

1. Alinee la flecha sobre el GWN7600AP con la flecha en la lengüeta de bloqueo del soporte de montaje y asegúrese de que su GWN esté firmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.
2. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

de fijacion. BRANISTRAH

Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

ENCENDIENDO Y CONECTANDO EL GWN7600

El GWN puede ser alimentado usando un switch PoE por medio de los siguientes pasos:

Paso 1: conecte un cable Ethernet RJ45 en el puerto de red del GWN7600.

Paso 2: conecte el otro extremo del cable en el puerto del switch (PoE).

Puerto de Red

Cable Ethernet RJ45 para Switch (PoE)

CONECTAR AL GWN7600 CON LA RED WIFI PREDETERMINADA

El GWN7600 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto.

Después de encender el GXWN7600 y establecer la conexión a la red, el GXW7600 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

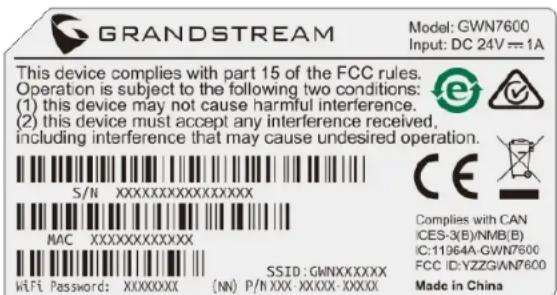

Nota: La información del SSID y contraseña por defecto del GWN7600 están impresas en la etiqueta MAC de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7600, o en la misma red que el GWN7600 puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7600 utilizando su dirección MAC.

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja.

2. Desde un ordenador conectado a la misma red del GWN7600, escriba la siguiente dirección utilizando la dirección MAC del GWN7600 en su navegador https://gwn_.local.

Ejemplo: De un GWN7600 que tenga la dirección MAC 00:0B:82:8B:4E:28, esta unidad se puede acceder escribiendo en el navegador https://gwn_000b828b4e28.local en el navegador.

Método 2: Descubrir el GWN7600 utilizando la herramienta GWN DiscoveryTool.

1. Descargar e instalar el GWN DiscoveryTool desde el siguiente enlace:

http://www.grandstream.com/support/tools

1. Abrir la herramienta GWN DiscoveryTool, y haga clic en Escanear.
2. La herramienta descubrirá todos los Puntos de Acceso GWN7600 conectados a la red mostrando sus direcciones MAC's e IP's.
3. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7600, o escriba manualmente la dirección IP que se muestra en su navegador.

Usando uno de los métodos anteriores, aparecerá la pantalla de inicio de sesión. Usar por default "admin" en los campos Nombre de usuario y contraseña y hacer clic en Iniciar sesión.

Nota :

- Asegúrese que el GWN7600 no esté vinculado con otro punto de acceso GWN7600/GWN7610 como esclavo, de lo contrario no podrá ingresar a la interfaz de configuración. - Si el GWN7600 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

- Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/support
