РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7600 GRANDSTREAM

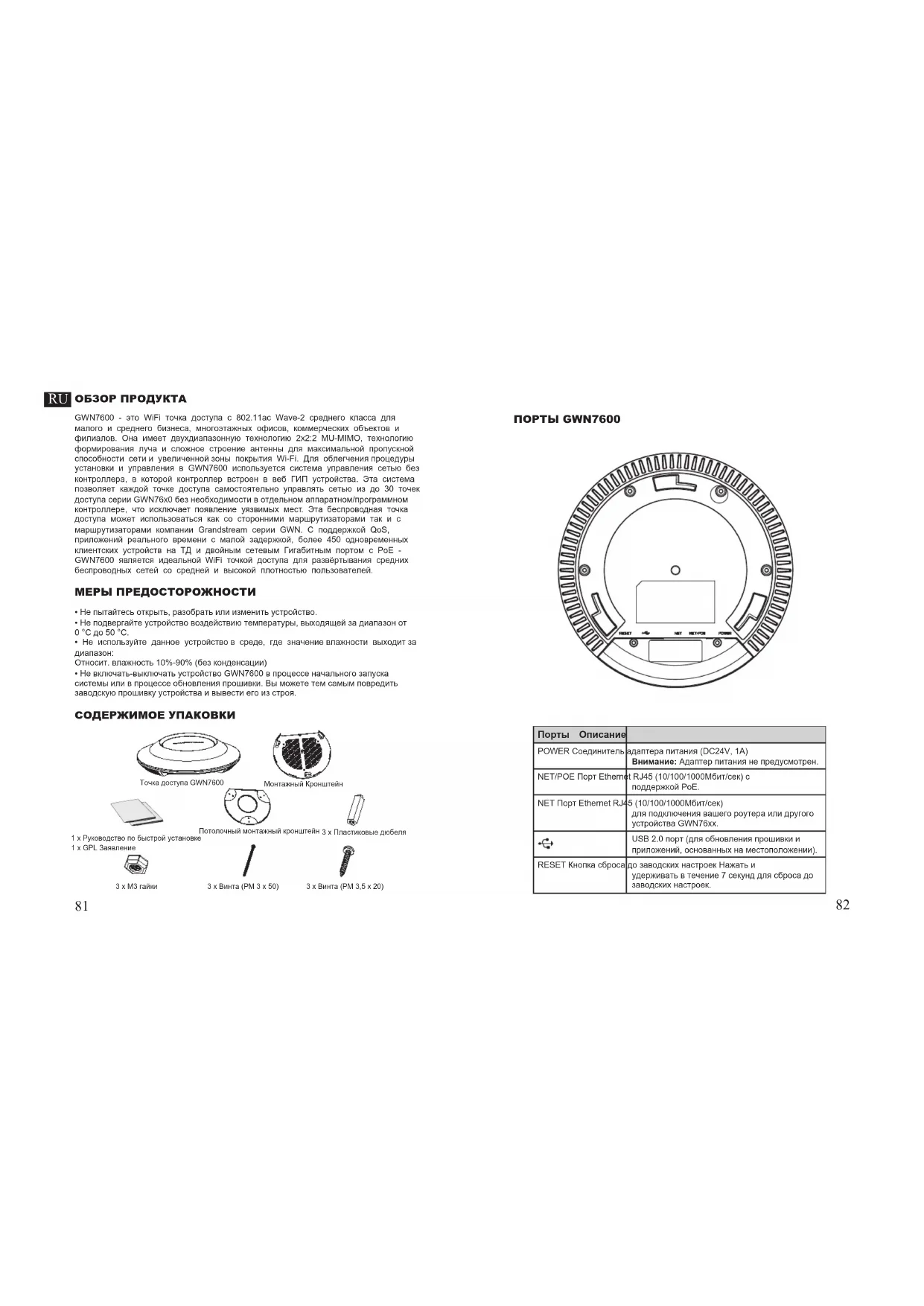

GWN7600 - это WIFI точка доступа с 802.11ас Wave-2 среднего класса для малого и среднего бизнеса, многозажных офисов, коммерческих объектов и филиалов. Она имеет двухдиапазонную технологию 2x2:2 MU-MIMO, технологию формирования луча и сложное строение антенны для максимальной пропускной способности сети и увеличенной зоны покрытия Wi-Fi. Для облегчения процедуры установки и управления в GWN7600 используется система управления сетью без контроллера, в которой контроллер встроен в веб ГИП устройства. Эта система позволяет каждой точке доступа самостоятельно управлять сетью из до 30 точек доступа серии GWN7600 без необходимости в отдельном аппаратном/программном контроллере, что исключает появление уязвимых мест. Эта беспроводная точка доступа может использоваться как со сторонними маршрутизаторами так и с маршрутизаторами компании Grandstream серии GWN. С поддержкой QoS, приложений реального времени с малой задержкой, более 450 одноаременных клиентских устройств на ТД и двойным сетевым Гигабитным портом с PoE - GWN7600 является идеальной WIFI точкой доступа для развёртывания средних беспроводных сетей со средней и высокой плотностью пользователей.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте устройство воздействию температуры, выходящей за диапазон от 0 °C до 50 °C.
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон:
  Относит. влажность 10%-90% (без конденсации)
• Не включать-выключать устройство GWN7600 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

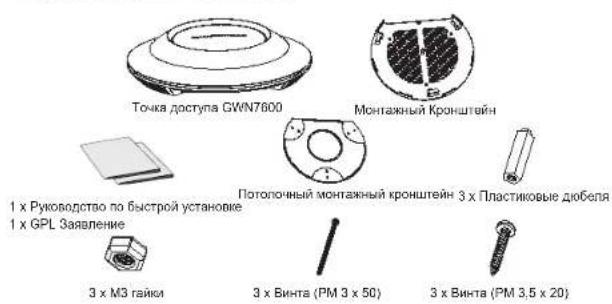

СОДЕРЖИМОЕ УПАКОВКИ

Точка доступа GWN7600 Монтажный Кронштейн Потопочный монтажный кронштейн 3 x Пластиковые дюбеля 1 x Руководство по быстрой установке 1 x GPL Заявление 3 x M3 гайки 3 x Винта (PM 3 x 50) 3 x Винта (PM 3,5 x 20)

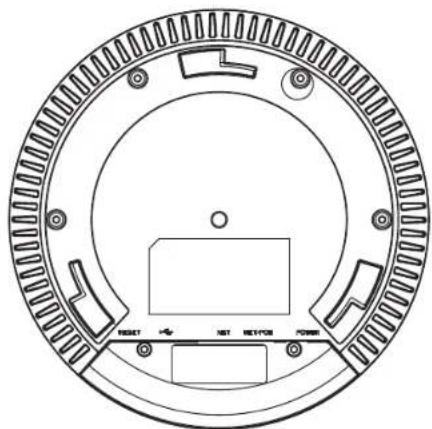

ПОРТЫ GWN7600

Порты Описание
POWER Соединитель	адаптера питания (DC24V, 1A)Внимание: Адаптер питания не предусмотрен.
NET/POE Порт Ethernet	RJ45 (10/100/1000Мбит/сек) споддержкой PoE.
NET Порт Ethernet RJ45	(10/100/1000Мбит/сек)для подключения вашего роутера или другого устройства GWN76xx.
	USB 2.0 порт (для обновления прошивки и приложений, основанных на местоположении).
RESET Кнопка сброса	до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек.

УСТАНОВКА УСТРОЙСТВА

GWN7600 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке.

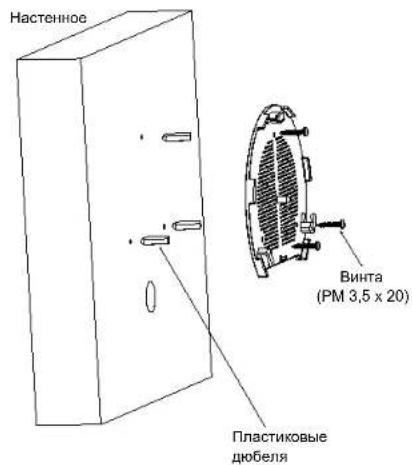

Установка на стену

1. Расположите монтажный кронштейн на нужное место на стене, стрелкой вверх.
2. Используйте карандаш для разметки отверстий (отверстие под винт диам. 5,5 мм, отверстие диаметром 25мм).

1. Вставьте анкера в отверстия диаметром 5,5 мм. Прикрепите монтажный кронштейн к стене, вставив винты в дюбеля.

Настенное Винта (РМ 3,5 x 20) Пластиковые дюбеля

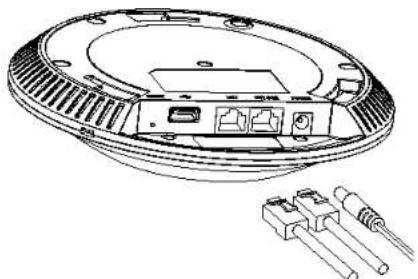

1. Присоединить кабель питания и Ethernet (RJ45) кабель для корректировки портов GWN7600.

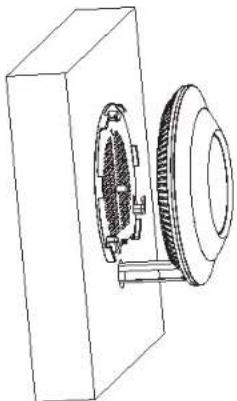

1. Совместите стрелку на устройстве GWN7600AP со стрелкой на кронштейне и убедитесь, что ваш GWN плотно сидит в креплении.

2. Поверните GWN по часовой стрелке для фиксации его на месте.

Крепление на потолок

1. Снимите потолочную плитку.

2. Разместите потолочную монтажную пластину по центру плитки и обозначьте место под винты (отверстия под винты диам. 5,5мм, отверстие диам. 25мм).

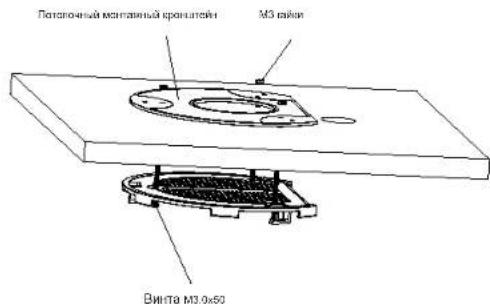

1. Вставьте винты в монтажную пластину.

Потапочный маганный кранштейн M3 район Винта м3.0x50

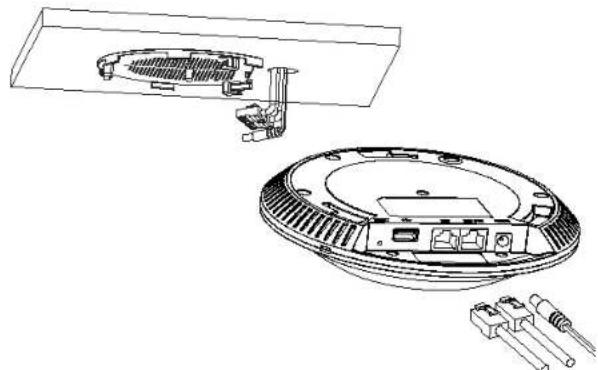

1. Присоединить кабель питания и Ethernet (RJ45) кабель для корректировки портов вашего устройства GWN7600.

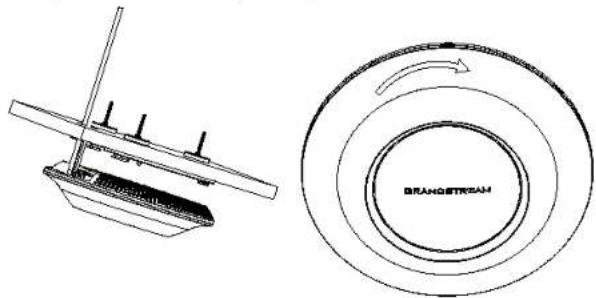

1. Совместите стрелку на устройстве GWN7600AP со стрелкой на кронштейне, убедитесь, что ваш GWN плотно сидит в креплении, и подсоедините сетевой кабель и кабель питания.
2. Поверните GWN по часовой стрелке для фиксации его на месте.

Примечание: Для наилучшего покрытия рекомендуется установка на потопок.

ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7600

Устройство GWN7600 может быть подключено, используя PoE переключатель в несколько шагов:

War 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7600.

War 2: Подключите другой конец в порт PoE переключателя.

Сетевой порт

RJ45 Ethernet кабель подключен к РоЕ переключателю.

ПОДКЛЮЧИТЬ К WIFI CETI GWN7600 ПО УМОЛЧАНИЮ

GWN7600 можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi.

После запитывания GWN7600 и подключения её к сети, GWN7600 передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль.

Примечание: GWN7600 SSID и пароль по умолчанию указаны на ярлыке MAC на устройстве.

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

С помощью компьютера, подключённого к SSID GWN7600, или к тоже сети, что и GWN7600, можно обнаружить и войти в интерфейс настройки, при помощи одного из нижеуказанных методов:

Метод 1: Обнаружение GWN7600 по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной стороне устройства, либо на коробке.

2. Используя компьютер, подключённый к той же сети, что и GWN7600, в браузере введите MAC-адрес GWN7600 в следующем виде: https://gwn_.local

Пример: Если у GWN7600 MAC-адрес 00:0B:82:8B:4E:28, то доступ к устройству можно получить введя https://gwn_000b828b4e28.local в браузере.

Метод 2: Обнаружение GWN7600 при помощи программы GWN DiscoveryTool.

1. Скачайте и установите программу GWN DiscoveryTool перейдя по следующей ссылке: http://www.grandstream.com/support/tools
2. Откройте программу GWN DiscoveryTool, и щёлкните по Scan.
3. Программа найдёт все точки доступа GWN7600, подключённые к сети, с указанием их MAC и IP-адресов.
4. Щёлкните по Manage Device для перехода прямо в интерфейс настройки GWN7600, или самостоятельно введите отображаемый IP-адрес в своём браузере.

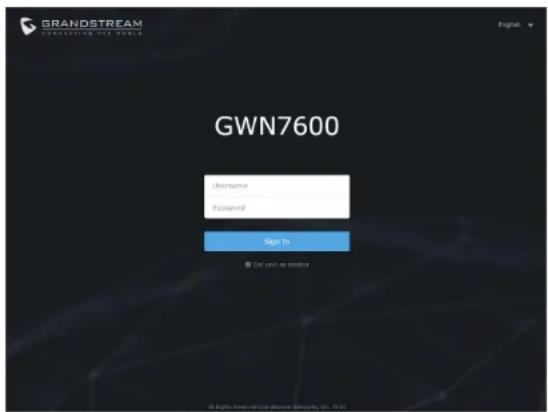

После использования одного из вышеуказанных методов, появиться окно входа. Введите в оба поля, Имя пользователя и Пароль, "admin" и щёлкните по Sign In.

Примечание :

• Убедитесь, что GWN7600 не сопряжена уже с другой точкой доступа GWN7600/GWN7610 в качестве подчинённой, в ином случае в интерфейс настройки нельзя будет войти.
• Если GWN7600 уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.
• Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/support
