MANUALE UTENTE GWN7600 GRANDSTREAM

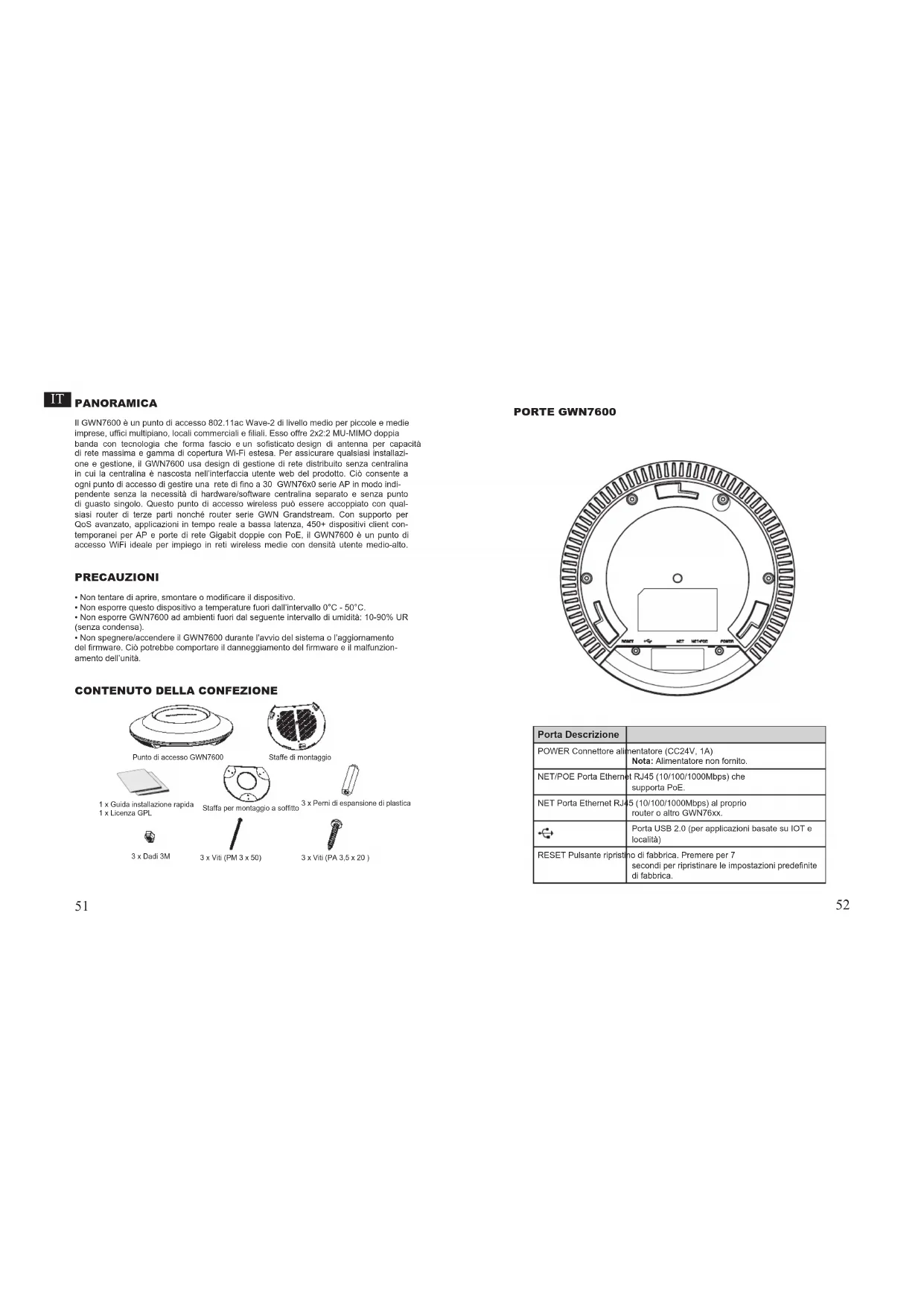

seite des GWN7600 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.PANORAMICA Il GWN7600 è un punto di accesso 802.11ac Wave-2 di livello medio per piccole e medie imprese, ufci multipiano, locali commerciali e liali. Esso offre 2x2:2 MU-MIMO doppia banda con tecnologia che forma fascio e un sosticato design di antenna per capacità di rete massima e gamma di copertura Wi-Fi estesa. Per assicurare qualsiasi installazi- one e gestione, il GWN7600 usa design di gestione di rete distribuito senza centralina in cui la centralina è nascosta nell’interfaccia utente web del prodotto. Ciò consente a ogni punto di accesso di gestire una rete di no a 30 GWN76x0 serie AP in modo indi- pendente senza la necessità di hardware/software centralina separato e senza punto di guasto singolo. Questo punto di accesso wireless può essere accoppiato con qual- siasi router di terze parti nonché router serie GWN Grandstream. Con supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, 450+ dispositivi client con- temporanei per AP e porte di rete Gigabit doppie con PoE, il GWN7600 è un punto di accesso WiFi ideale per impiego in reti wireless medie con densità utente medio-alto. PRECAUZIONI

• Non tentare di aprire, smontare o modicare il dispositivo.

• Non esporre questo dispositivo a temperature fuori dall’intervallo 0°C - 50°C.

• Non esporre GWN7600 ad ambienti fuori dal seguente intervallo di umidità: 10-90% UR (senza condensa).

• Non spegnere/accendere il GWN7600 durante l’avvio del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il danneggiamento del rmware e il malfunzion- amento dell’unità.

CONTENUTO DELLA CONFEZIONE

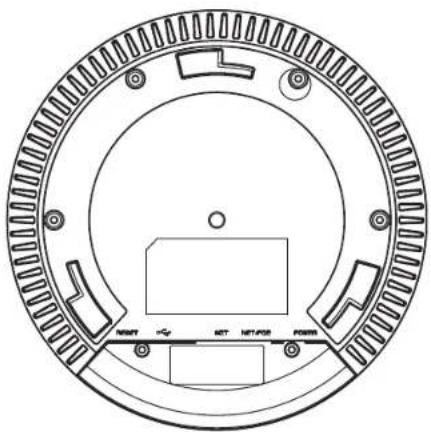

Punto di accesso GWN7600 1 x Guida installazione rapida 1 x Licenza GPL Staffa per montaggio a softto 3 x Viti (PM 3 x 50) 3 x Dadi 3M 3 x Perni di espansione di plastica 3 x Viti (PA 3,5 x 20 ) PORTE GWN7600 Porta Descrizione POWER Connettore alimentatore (CC24V, 1A) Nota: Alimentatore non fornito. NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) che supporta PoE. NET Porta Ethernet RJ45 (10/100/1000Mbps) al proprio router o altro GWN76xx. Porta USB 2.0 (per applicazioni basate su IOT e località) RESET Pulsante ripristino di fabbrica. Premere per 7 secondi per ripristinare le impostazioni predenite di fabbrica.

Staffe di montaggioINSTALLAZIONE HARDWARE GWN7600 può essere montato a parete o softto. Fare riferimento ai passi seguenti per la corretta installazione. Supporto montaggio a parete

1. Posizionare la staffa di montaggio nella posizione desiderata sulla parete con la freccia

rivolta verso l’alto.

2. Usare una matita per contrassegnare i quattro fori di montaggio (fori vite DIA 5,5 mm,

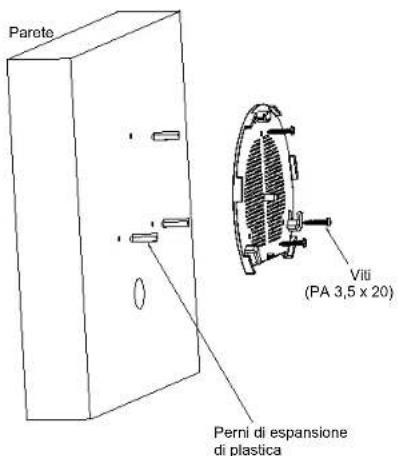

3. Inserire gli ancoraggi delle viti nel foro da 5,5 mm. Fissare la staffa di montaggio alla

parete inserendo le viti negli ancoraggi.

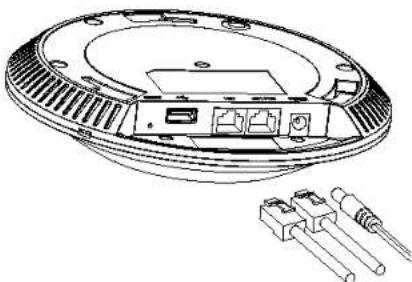

Perni di espansione di plastica Viti (PA 3,5 x 20) Parete4. Collegare il cavo di alimentazione e il cavo Ethernet (RJ45) alle porte corrette del proprio GWN7600.

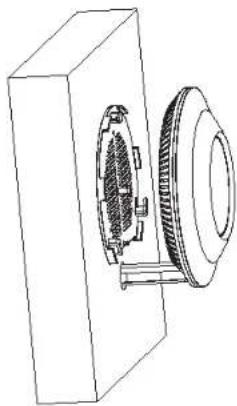

5. Allineare la freccia sul GWN7600AP con la freccia sulla linguetta di bloccaggio della

staffa di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle staffe di montaggio.

6. Ruotare il GWN in senso orario no a quando si blocca in posizione e si adatta alla

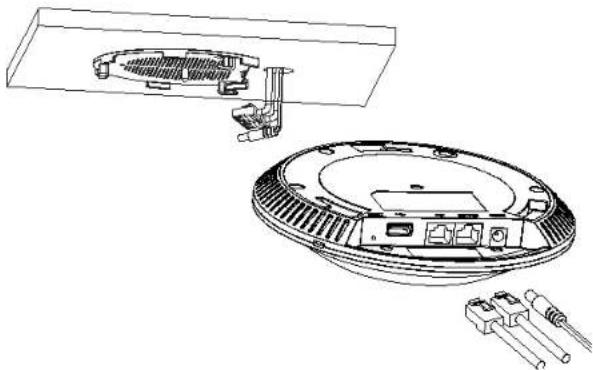

linguetta di bloccaggio. Montaggio a softto

1. Rimuovere la piastrella del softto.

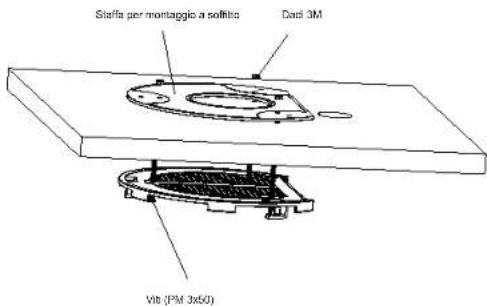

2. Porre la piastra posteriore per il softto al centro della piastrella del softto e con-

trassegnare i fori delle viti di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).

3. Inserire le viti attraverso la piastra di montaggio.

Staffa per montaggio a softto Dadi 3M

4. Collegare il cavo di alimentazione e il cavo Ethernet (RJ45) alle porte corrette del

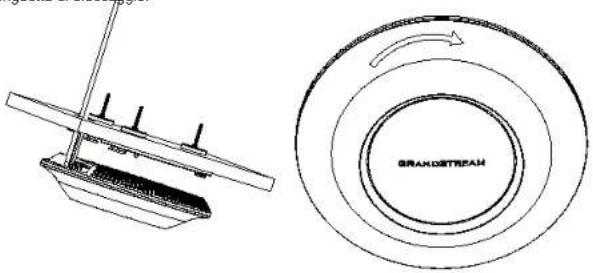

proprio GWN7600. 55 565. Allineare la freccia sul GWN7600AP con la freccia sulla linguetta di bloccaggio della staffa di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle staffe di montaggio e collegare i cavi di rete e di alimentazione.

6. Ruotare il GWN in senso orario no a quando si blocca in posizione e si adatta alla

linguetta di bloccaggio. Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE) Porta di rete

ACCENSIONE E COLLEGAMENTO DEL GWN7600

GWN7600 possono essere alimentati usando l’interruttore PoE mediante i passi seguenti: Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7600. Passo 2: Collegare l’altra estremità nella porta uplink dell’interruttore power over Ether- net (PoE).

Nota: Montaggio a softto è raccomandato per prestazioni di copertura ottimali.59 60

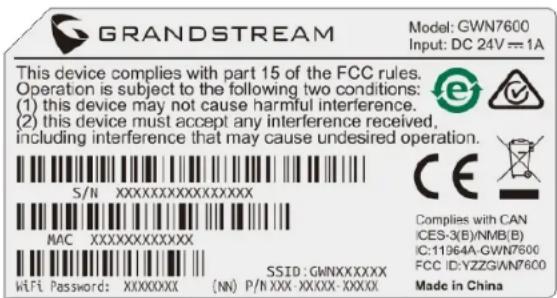

Utilizzando uno dei metodi precedenti, appare la schermata di accesso. Digitare “admin” in entrambe i campi Nome utente e Password e fare clic su Accedi. Nota : - Assicurarsi che il GWN7600 non sia già accoppiato con un altro Punto di accesso GWN7600/GWN7610 come slave, altrimenti non è possibile accedere all’interfaccia di congurazione. - Se il GWN7600 è già accoppiato, scollegarlo prima o effettuare un ripristino alle im- postazioni di fabbrica. - Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support COLLEGAMENTO DEL GWN7600 ALLA RETE WIFI PRE- DEFINITA GWN7600 può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predenito. Dopo l’accensione del GWN7600 e il collegamento alla rete, GWN7600 trasmetterà un SSID predenito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale. Nota: Le informazioni password e SSID predenito di GWN7600 sono stampate sull’etichetta MAC dell’unità.

Un computer collegato all’SSID del GWN7600 o alla stessa rete del GWN7600 può scoprire e accedere all’interfaccia di congurazione usando uno dei seguenti metodi: Metodo 1: Scoprire GWN7600 usando il suo indirizzo MAC.

1. Individuare il mac address sull’etichetta posizionata nella parte bassa dell’apparato o

2. Da un computer collegato alla stessa rete del GWN7600, digitare il seguente indirizzo

usando l’indirizzo MAC del GWN7600 sul proprio browser https://gwn_<mac>.local Esempio: se un GWN7600 ha come indirizzo MAC 00:0B:82:8B:4E:28, è possibile ac- cedere a questa unità digitando https://gwn_000b828b4e28.local sul browser. Metodo 2: Scoprire GWN7600 usando GWN DiscoveryTool.

1. Scaricare e installare GWN DiscoveryTool dal link seguente:

http://www.grandstream.com/support/tools

2. Aprire il GWN DiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7600 collegati alla rete mostrando i loro

4. Fare clic su on Gestisci dispositivo per essere reindirizzati direttamente all’interfaccia
