MANUAL DE UTILIZADOR GWN7600 GRANDSTREAM

O GWN7600 é um ponto de acesso sem fio 802.11ac Wave-2 intermediário para empresas de pequeno e médio porte, escritórios com vários andares, pontos de comércio e filiais. Ele oferece a tecnologia MIMO 2x2:2 de banda dupla e uma antena com design sofisticado para máxima velocidade de rede e WiFi com alcance expandido. Para assegurar uma fácil instalação e gerenciamento, o GWN7600 usa um design de gerenciamento de rede distribuída sem controlador, onde o controlador está integrado à interface Web do produto. Isso permite que cada ponto de acesso gerencie sua própria rede com até 30 AP da série GWN76x0 de modo independente, sem precisar de hardware/software de controlador separado e sem um único ponto de falha. Esse ponto de acesso sem fio pode ser emparelhado com roteadores de terceiros e também com os roteadores da série GWN da Grandstream. Com suporte para qualidade de serviço avançada, aplicativos em tempo real de baixa latência, mais de 450 dispositivos clientes por ponto de acesso e duas portas de rede Gigabit com PoE, o GWN7600 é ideal para implementações de redes sem fio de pequeno e grande porte

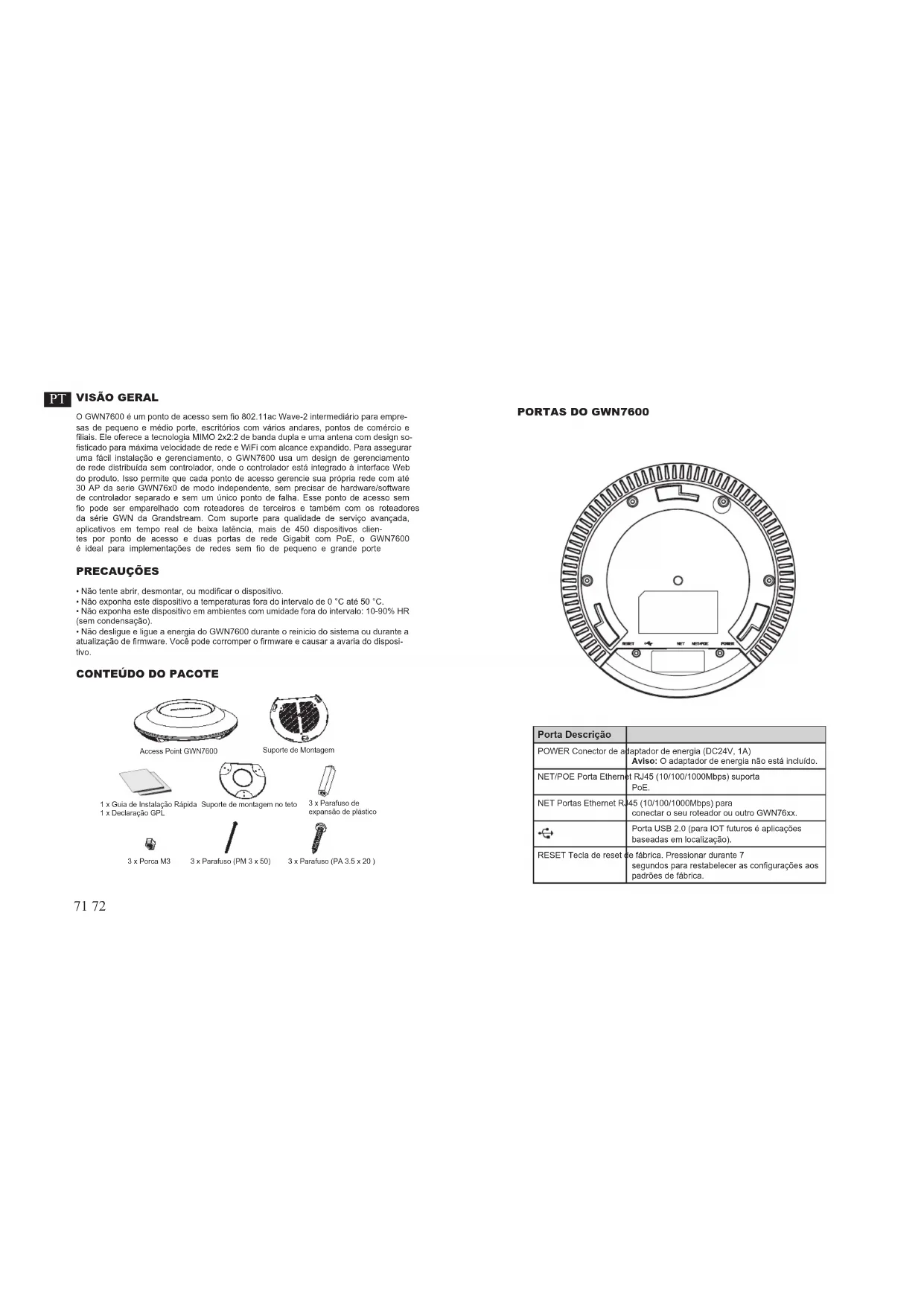

PRECAUÇÕES

- Não tente abrir, desmontar, ou modificar o dispositivo.

- Não exponha este dispositivo a temperaturas fora do intervalo de 0 °C até 50 °C.

- Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).

- Não desligue o ligue a energia do GWN7600 durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

1 x Guia de Instalação Rápida Suporte de montagem no teto 1 x Declaração GPL

3 x Parafuso de expansão de plástico

3 x Porca M3

3 x Parafuso (PM 3 x 50)

Porta Descrição
POWER Conector de adaptador de energia (DC24V, 1A) Aviso: O adaptador de energia não está incluído.
NET/POE Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE.
NET Portas Ethernet R.45 (10/100/1000Mbps) para conectar o seu rotoador ou outro GWN76xx.
	Porta USB 2.0 (para IOT futuros é aplicações baseadas em localização).
RESET Tecla de reset de fábrica. Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INSTALAÇÃO DO HARDWARE

O GWN7600 pode ser montado na parede ou no teto. Por favor consulte os seguintes passos para uma correta instalação.

Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na parede com a seta apontando para acima.

2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

1. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

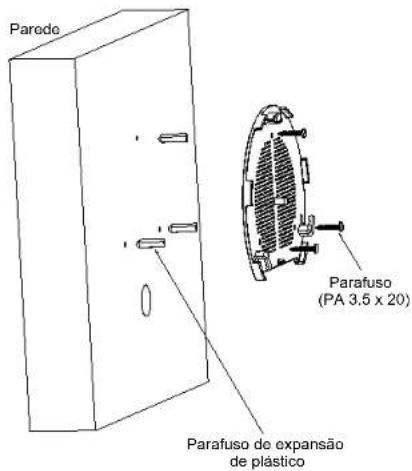

Paredo Parafuso (PA 3.5 x 20) Parafuso de expansão de plástico

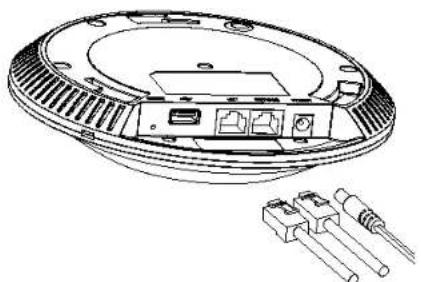

1. Conecte a energia e o cabo ethernet (RJ45) às portas correspondentes no seu GWN7600.

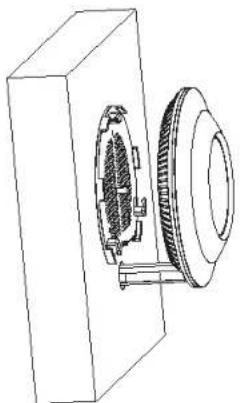

1. Alinhar a seta do GWN7600AP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está firmemente fixado no suporte de montagem.
2. Vire o GWN em sentido horário até encaixar no lugar e se encaixa no guia de travamento.

1. Remover a placa do teto.
2. Colocar a o suporte de teto no centro da placa do teto e marque o lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da reticula DIA 25mm).

1. Inserir os parafusos através do suporte de montagem.

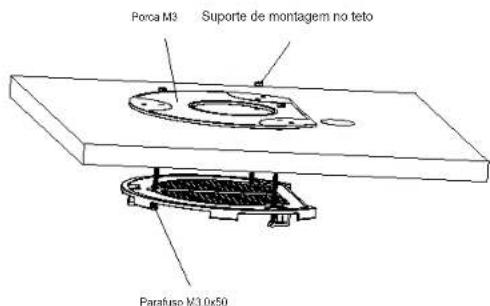

Porca M3 Suporte de montagem no teto Parafuso M3.0x50

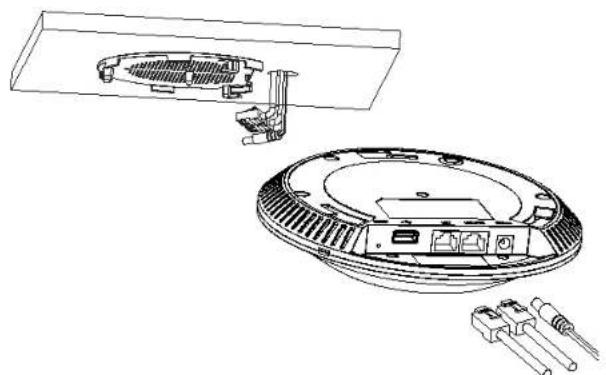

1. Conecte o cabo da fonte de alimentação e o cabo ethernet (RJ45) às portas correspondentes no seu GWN7600.

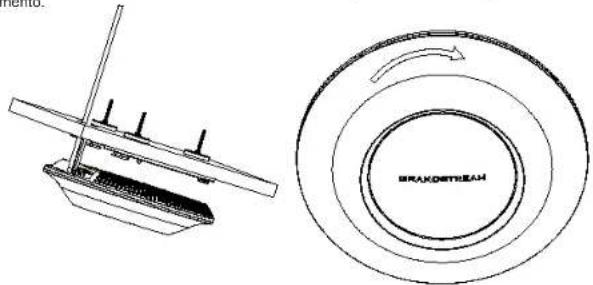

1. Alinhar a seta do GWN7600AP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está firmemente fixado no suporte de montagem e conecte os cabos de alimentação e de rede.
2. Vire o GWN em sentido horário até encaixar no lugar e se encaixa no guia de travamento.

Nota: A montagem no leto é recomendada para um otimo desempenho de cobertura.

INICIANDO E CONECTANDO O GWN7600

O GWN7600 pode ser alimentado utilizando um switch PoE seguindo as seguintes instruções:

Passo 1: Conecte o cabo ethernet RJ45 à porta de rede do GWN7600.
Passo 2: Conecte a outra ponta na porta do switch PoE (Power over Ethernet).

Porta de rede

Cabo ethernet RJ45 para o switch PoE (Power over Ethernet)

CONECTAR À REDE WIFI PADRÃO DO GWN7600

O GWN7600 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão. Depois de abrir a caixa do GWN7600 e conecta-lo à rede, o GWN7600 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

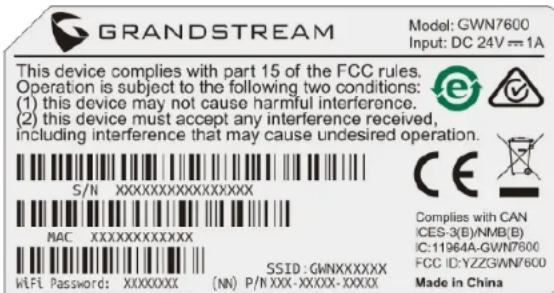

Aviso: A informação do SSID e senha padrão do GWN7600 estão impressos na etiqueta da MAC do dispositivo.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7600, ou em a mesma rede que o GWN7600 pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7600 utilizando o endereço MAC.

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7600, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7600.
   Exemplo: se um GWN7600 possui o endereço MAC 00:0B:82:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_000b828b4e28.local no seu navegador.

Método 2: Descobrir o GWN7600 utilizando o GWN DiscoveryTool.

1. Baixar o GWN DiscoveryTool a partir do link:
   http://www.grandstream.com/support/tools
2. Abrir o GWN DiscoveryTool, e clique em Scan.
3. A ferramenta irá descobrir todos os Access Points GWN7600 conectados à rede, exibindo os endereços MAC e IP.
4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7600, ou coloque manualmente no navegador o endereço IP exibido.

Utilizando um dos métodos anteriormente descritos, a tela de login irá aparecer. Coloque "admin" em ambos os campos Username e Password e clique em Sign In.

Nota :

• Confira que o GWN7600 não está emparelhado como escravo com outro Access point GWN7600/GWN7610, caso contrario a interface de configuração não poderá ser acessada.
• Se o GWN7600 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• Para o manual do usuário detalhado, faça o download desde:
