GWN7664 - Ponto de acesso GRANDSTREAM - Manual de utilização gratuito

Tipo de produto	Ponto de acesso Wi-Fi 6 interior
Marca	Grandstream
Modelo	GWN7664
Norma Wi-Fi	802.11ax (Wi-Fi 6) banda dupla 2x2:2 MU-MIMO
Taxa máxima	Até 2,4 Gbps (agregado)
Número de clientes simultâneos	512
Portas de rede	1× porta RJ45 2,5 GbE com PoE/PoE+ ; 1× porta RJ45 1 GbE com PoE/PoE+
Alimentação	PoE/PoE+ (802.3af/at) via porta 2,5 GbE
Gerenciamento	Interface web integrada, GWN.Cloud, GWN Manager, aplicativo móvel
Funções avançadas	Mesh Wi-Fi, portal cativo, QoS, VLAN, largura de banda, multi-SSID
Segurança	WPA2/WPA3, criptografia AES, autenticação 802.1X
Montagem	Parede ou teto (kit incluído)
Temperatura de operação	0 °C a 50 °C
Umidade de operação	10 % a 90 % UR (sem condensação)
Dimensões (aproximadas)	200 mm × 200 mm × 35 mm (estimativa)
Peso (aproximado)	350 g (estimativa)
Conteúdo da embalagem	Ponto de acesso, suportes de montagem, parafusos, buchas, guia de instalação rápida
Manutenção	Limpar com um pano seco e macio. Não usar produtos químicos.
Reparabilidade	Não há peças de reposição para o público em geral. Contatar o suporte Grandstream.

Perguntas frequentes - GWN7664 GRANDSTREAM

Qual é o SSID e senha padrão do GWN7664?

O SSID padrão é GWN[6 últimos dígitos do endereço MAC] e a senha está impressa na etiqueta MAC do dispositivo.

Como redefinir o GWN7664 para as configurações de fábrica?

Pressione o botão RESET por 7 segundos. O dispositivo será reiniciado com as configurações padrão.

Como acessar a interface de configuração do GWN7664?

Conecte-se à mesma rede do ponto de acesso. Use a URL https://gwn_[MAC].local ou a ferramenta GWNDiscoveryTool para encontrar seu endereço IP.

Quais tipos de alimentação são suportados pelo GWN7664?

O GWN7664 pode ser alimentado via PoE/PoE+ (802.3af/at) na porta 2,5 GbE. Não é fornecido com adaptador de energia.

O GWN7664 suporta malha Wi-Fi?

Sim, ele suporta malha Wi-Fi para estender a cobertura sem fio sem cabo adicional.

Qual é o número máximo de clientes simultâneos?

O GWN7664 pode gerenciar até 512 clientes simultaneamente.

Como montar o GWN7664 no teto?

Use o suporte de montagem fornecido. Faça furos na laje do teto, insira as buchas, fixe o suporte e encaixe o ponto de acesso girando no sentido horário.

Qual é a diferença entre as duas portas Ethernet?

A porta NET/POE 2.5G suporta até 2,5 Gbps e alimentação PoE, enquanto a porta NET/POE 1G suporta 1 Gbps e também PoE.

Posso usar o GWN7664 sem controlador?

Sim, ele integra um controlador distribuído em sua interface web. Também pode ser gerenciado via GWN.Cloud ou GWN Manager.

Como limpar o GWN7664?

Use um pano seco e macio. Evite limpadores líquidos ou abrasivos. Desconecte o dispositivo antes da limpeza.

MANUAL DE UTILIZADOR GWN7664 GRANDSTREAM

O GWN7664 é um ponto de acesso 802.11ax Wi-Fi 6 de nível empresarial de alta eficiência, ideal para empresas de pequeno e médio porte, edifícios de vários andares, ambientes residenciais e locais comerciais. Oferece banda dupla 4x4:4 MU-MIMO com tecnologia DL/UL OFDMA e uma antena com desenho sofisticado para um rendimento máximo de rede e alcance de cobertura Wi-Fi expandido. Para garantir uma instalação e gerenciamento simples, o GWN7664 usa um gerenciamento de rede distribuído sem controlador no qual o controlador está incorporado na interface de usuário web do produto. O GWN7664 também é compatível com os sistemas de gerenciamento na nuvem GWN.Cloud e local GWN Manager da Grandstream. É o ponto de acesso Wi-Fi ideal para implantações de voz sobre Wi-Fi e oferece uma conexão perfeita com telefones IP com capacidade Wi-Fi da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, redes mesh, portais cativos, 512 clientes simultâneos por AP e duas portas de rede Gigabit com PoE/PoE+, o GWN7664 é um ponto de acesso Wi-Fi ideal para implantações de rede sem fio com densidade de usuários média a alta.

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 50 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do GWN7664 durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

CONTEÚDO DO PACOTE

Suporte de montagem no teto

3x Parafuso de expansão de plástico

\~43\~

3x Porca M3

1x Guia de Instalação Rápida

PORTAS DO GWN7664

Porta Descrição
NET/POE2.5G	Porta Ethernet RJ45 (10Mbps /100Mbps /1Gbps /2.5Gbps) suporta PoE/PoE+.
NET/POE1G	Portas Ethernet RJ45 (10Mbps /100Mbps /1Gbps) para conectar o seu roteador ou outro GWN76xx.
RESET Tecla de reset de fábrica.Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7664

O GWN7664 pode ser alimentado utilizando um switch PoE/PoE+ seguindo as seguintes instruções:

INSTALAÇÃO DO HARDWARE

O GWN7664 pode ser montado na parede ou no teto. Por favor consulte os seguintes passos para uma correta instalação.

\~44\~

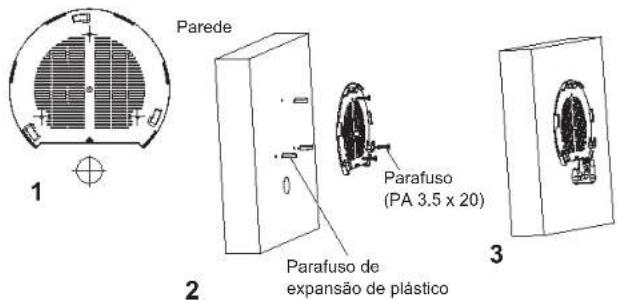

Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na parede com a seta apontando para acima.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Se o cabo ethernet passa pela parede, deverá fazer um círculo com aproximadamente 18 mm de diâmetro.
4. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

1 Parede Parafuso (PA 3.5 x 20) 2 Parafuso de expansão de plástico 3

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

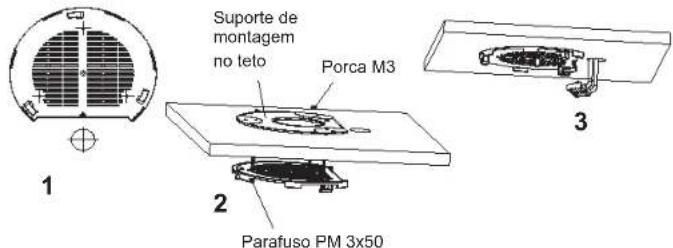

1. Remover a placa do teto.
2. Colocar a o suporte de teto no centro da placa do teto e marque o lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Inserir os parafusos através do suporte de montagem.

Suporte de montagem no leto Porca M3 1 2 Parafuso PM 3x50 3

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664.
2. Alinhar a seta do GWN7664AP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está firmemente fixado no suporte de montagem e conecte os cabos de alimentação e de rede.
3. Vire o GWN em sentido horário até encaixar no lugar e se encaixa no guia de travamento.

4

O GWN7664 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7664 e conecta-lo à rede, o GWN7664 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

Aviso: A informação do SSID e senha padrão do GWN7664 estão impressos na etiqueta da MAC do dispositivo.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7664, ou em a mesma rede que o GWN7664 pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7664 utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7664, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7664.

Exemplo: se um GWN7664 possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_c074ad8b4e28.local no seu navegador.

Método 2: Descobrir o GWN7664 utilizando o GWNDiscoveryTool

1. Baixar o GWNDiscoveryTool a partir do link: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7664 conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7664, ou coloque manualmente no navegador o endereço IP exibido.

Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é "admin" e a senha aleatória prede-terminada pode ser encontrada na etiqueta do GWN7664).

GWNSTREAM GWNSTREAM@stream GWN7664 Login: 10.0000 Login: 10.0000 Login: 10.0000 Login: 10.0000

Nota :

• Confira que o GWN7664 não está emparelhado como escravo com outro Access point GWN7664, ou com algum Router da série GWN7000, GWN Cloud, GWN Manager, caso contrario a interface de configuração não poderá ser acessada.
• Se o GWN7664 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7664 a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]

Para o manual do usuário detalhado, faça o download desde: http://www.grandstream.com/our-products
