Produkttyp	Innen-WLAN-Access-Point Wi-Fi 6
Marke	Grandstream
Modell	GWN7664
WLAN-Standard	802.11ax (Wi-Fi 6) Dualband 2x2:2 MU-MIMO
Maximale Datenrate	Bis zu 2,4 Gbit/s (aggregiert)
Anzahl gleichzeitiger Clients	512
Netzwerkanschlüsse	1× RJ45 2,5 GbE mit PoE/PoE+; 1× RJ45 1 GbE mit PoE/PoE+
Stromversorgung	PoE/PoE+ (802.3af/at) über 2,5-GbE-Port
Verwaltung	Integrierte Weboberfläche, GWN.Cloud, GWN Manager, mobile App
Erweiterte Funktionen	WLAN-Mesh, Captive Portal, QoS, VLAN, Bandbreite, Multi-SSID
Sicherheit	WPA2/WPA3, AES-Verschlüsselung, 802.1X-Authentifizierung
Montage	Wand- oder Deckenmontage (Kit enthalten)
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit im Betrieb	10 % bis 90 % RH (nicht kondensierend)
Abmessungen (ca.)	200 mm × 200 mm × 35 mm (Schätzung)
Gewicht (ca.)	350 g (Schätzung)
Packungsinhalt	Access Point, Montagehalterungen, Schrauben, Dübel, Kurzanleitung
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Reparierbarkeit	Keine Ersatzteile für Endverbraucher. Wenden Sie sich an den Grandstream-Support.

Häufig gestellte Fragen - GWN7664 GRANDSTREAM

Wie lauten SSID und Standard-Passwort des GWN7664?

Die Standard-SSID ist GWN[letzte 6 Stellen der MAC-Adresse] und das Passwort ist auf dem MAC-Etikett des Geräts aufgedruckt.

Wie setze ich den GWN7664 auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste 7 Sekunden lang. Das Gerät startet mit den Standardeinstellungen neu.

Wie greife ich auf die Konfigurationsoberfläche des GWN7664 zu?

Verbinden Sie sich mit demselben Netzwerk wie der Access Point. Verwenden Sie die URL https://gwn_[MAC].local oder das GWNDiscoveryTool, um die IP-Adresse zu finden.

Welche Stromversorgungstypen werden vom GWN7664 unterstützt?

Der GWN7664 kann über PoE/PoE+ (802.3af/at) am 2,5-GbE-Port mit Strom versorgt werden. Es wird kein Netzteil mitgeliefert.

Unterstützt der GWN7664 WLAN-Mesh?

Ja, er unterstützt WLAN-Mesh, um die Funkabdeckung ohne zusätzliches Kabel zu erweitern.

Wie viele gleichzeitige Clients sind maximal möglich?

Der GWN7664 kann bis zu 512 Clients gleichzeitig verwalten.

Wie montiere ich den GWN7664 an der Decke?

Verwenden Sie die mitgelieferte Montagehalterung. Bohren Sie Löcher in die Deckenplatte, setzen Sie Dübel ein, befestigen Sie die Halterung und rasten Sie den Access Point durch Drehen im Uhrzeigersinn ein.

Was ist der Unterschied zwischen den beiden Ethernet-Ports?

Der NET/POE 2.5G-Port unterstützt bis zu 2,5 Gbit/s und PoE-Stromversorgung, während der NET/POE 1G-Port 1 Gbit/s und ebenfalls PoE unterstützt.

Kann ich den GWN7664 ohne Controller verwenden?

Ja, er verfügt über einen integrierten verteilten Controller in der Weboberfläche. Er kann auch über GWN.Cloud oder GWN Manager verwaltet werden.

Wie reinige ich den GWN7664?

Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie flüssige oder scheuernde Reinigungsmittel. Trennen Sie das Gerät vor der Reinigung vom Strom.

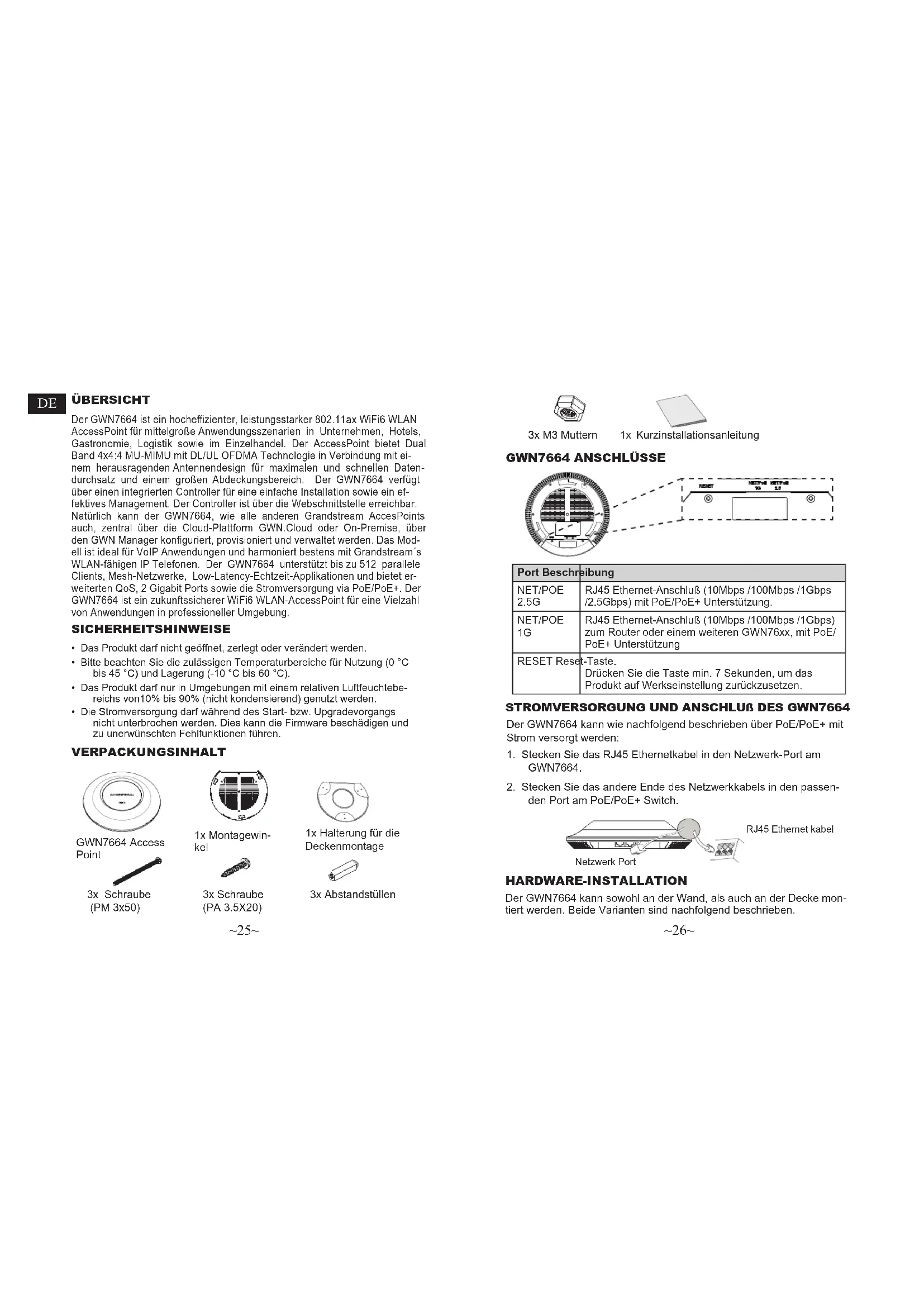

BEDIENUNGSANLEITUNG GWN7664 GRANDSTREAM

Der GWN7664 ist ein hocheffizienter, leistungsstarker 802.11ax WiFi6 WLAN AccessPoint für mittelgroße Anwendungsszenarien in Unternehmen, Hotels, Gastronomie, Logistik sowie im Einzelhandel. Der AccessPoint bietet Dual Band 4x4:4 MU-MIMU mit DL/UL OFDMA Technologie in Verbindung mit einem herausragenden Antennendesign für maximalen und schnellen Datendurchsatz und einem großen Abdeckungsbereich. Der GWN7664 verfügt über einen integrierten Controller für eine einfache Installation sowie ein effektives Management. Der Controller ist über die Webschnittstelle erreichbar. Natürlich kann der GWN7664, wie alle anderen Grandstream AccesPoints auch, zentral über die Cloud-Plattform GWN.Cloud oder On-Premise, über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für VoIP Anwendungen und harmoniert bestens mit Grandstream's WLAN-fähigen IP Telefonen. Der GWN7664 unterstützt bis zu 512 parallele Clients, Mesh-Netzwerke, Low-Latency-Echtzeit-Applikationen und bietet erweiterten QoS, 2 Gigabit Ports sowie die Stromversorgung via PoE/PoE+. Der GWN7664 ist ein zukunftssicherer WiFi6 WLAN-AccessPoint für eine Vielzahl von Anwendungen in professioneller Umgebung.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 45 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

VERPACKUNGSINHALT

GWN7664 Access Point

3x Schraube (PM 3x50)

1x Montagewinkel

3x Schraube (PA 3.5X20)

1x Halterung für die Deckenmontage

3x Abstandstüllen

\~25\~

3x M3 Muttern

1x Kurzinstallationsanleitung

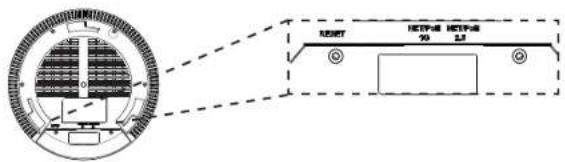

GWN7664 ANSCHLÜSSE

RESET HETP-6 HETP-6 70 2J

Port Beschreibung
NET/POE2.5G	RJ45 Ethernet-Anschluß (10Mbps /100Mbps /1Gbps /2.5Gbps) mit PoE/PoE+ Unterstützung.
NET/POE1G	RJ45 Ethernet-Anschluß (10Mbps /100Mbps /1Gbps) zum Router oder einem weiteren GWN76xx, mit PoE/PoE+ Unterstützung
RESET Reset-Taste.Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7664

Der GWN7664 kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7664.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

RJ45 Ethernet kabel

HARDWARE-INSTALLATION

Der GWN7664 kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

\~26\~

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfeil nach oben.
2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Bohren Sie bitte ein Loch mit einen Durchmesser von ca. 18mm, um das Ethernetkabel durch eine Wand zu führen.
4. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.
5. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
6. Bohren Sie bitte ein Loch mit einen Durchmesser von ca. 18mm, um das Ethernetkabel durch eine Wand zu führen.
7. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.

Wand Schraube (PA 3.5X20) Abstandstüllen 2

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7664.
2. Zur Montage des GWN7664AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Nehmen Sie die Deckenplatte heraus.
2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

1

Halterung für die Deckenmontage M3 Muttern Schraube M3 x 50 2

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7664.
2. Zur Montage des GWN7664AP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

Der GWN7664 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7664 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7664 oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7664 via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7664 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7664 z.B. C0:74:AD:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers:

https://gwn_c074ad8b4e28.local

Methode 2: Suche nach dem GWN7664 via GWNDiscovery-Tool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7664 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7664 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produktaufkleber auf der Rückseite der GWN7664.

• Stellen Sie sicher, dass der GWN7664 nicht schon einem anderen GMN7660 oder einem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt.
• Ist der GWN7664 bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7664 über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
