产品类型	室内Wi-Fi 6接入点
品牌	Grandstream
型号	GWN7664
Wi-Fi标准	802.11ax (Wi-Fi 6) 双频2x2:2 MU-MIMO
最大速率	高达2.4 Gbps（聚合）
同时连接客户端数	512
网络端口	1个RJ45 2.5GbE端口（支持PoE/PoE+）；1个RJ45 1GbE端口（支持PoE/PoE+）
供电方式	通过2.5GbE端口供电（PoE/PoE+ 802.3af/at）
管理方式	内置Web界面、GWN.Cloud、GWN Manager、移动应用
高级功能	无线Mesh、强制门户、QoS、VLAN、带宽管理、多SSID
安全性	WPA2/WPA3、AES加密、802.1X认证
安装方式	壁挂或吊顶（含安装套件）
工作温度	0°C至50°C
工作湿度	10%至90% RH（无凝结）
尺寸（约）	200mm×200mm×35mm（估计值）
重量（约）	350g（估计值）
包装内容	接入点、安装支架、螺丝、膨胀管、快速安装指南
维护保养	用干燥柔软的布擦拭。请勿使用化学清洁剂。
可维修性	无用户可更换部件。请联系Grandstream技术支持。

常见问题 - GWN7664 GRANDSTREAM

GWN7664的默认SSID和密码是什么？

默认SSID为GWN[MAC地址后6位]，密码印在设备的MAC标签上。

如何将GWN7664恢复出厂设置？

按住RESET按钮7秒。设备将重启并恢复默认设置。

如何访问GWN7664的配置界面？

连接到与接入点相同的网络。使用URL https://gwn_[MAC].local或GWNDiscoveryTool工具查找其IP地址。

GWN7664支持哪些供电方式？

GWN7664可通过2.5GbE端口上的PoE/PoE+(802.3af/at)供电。不附带电源适配器。

GWN7664支持Wi-Fi网状网络吗？

是的，它支持Wi-Fi Mesh，无需额外线缆即可扩展无线覆盖范围。

最多支持多少同时连接客户端？

GWN7664最多可同时管理512个客户端。

如何将GWN7664安装在天花板上？

使用随附的安装支架。在天花板上钻孔，插入膨胀管，固定支架，然后顺时针旋转接入点将其卡入。

两个以太网端口有什么区别？

NET/POE 2.5G端口支持高达2.5Gbps速率和PoE供电，而NET/POE 1G端口支持1Gbps和PoE供电。

我可以在没有控制器的情况下使用GWN7664吗？

可以，其Web界面内置了分布式控制器。也可以通过GWN.Cloud或GWN Manager进行管理。

如何清洁GWN7664？

使用干燥柔软的布。避免使用液体或研磨性清洁剂。清洁前请断开设备电源。

用户手册 GWN7664 GRANDSTREAM

GWN7664是一款企业级高性能802.11ax Wi-Fi 6无线接入点，适用于中小型企业、多层办公室、商业地点和分支机构等高密度用户接入的区域。采用4x4:4 MU-MIMO束波成形技术和精密的天线设计，以扩大网络吞吐量、扩展Wi-Fi覆盖范围。为了安装和管理更便捷，GWN7664既支持使用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界面中），也支持GWN.Cloud系统以实现大规模的部署管理。凭借快速漫游、高级QoS、低延迟实时应用、512客户端接入、集成PoE/PoE1双千兆网络端口成为了中大企业无线网络部署的理想选择。

注意事项

• 不要尝试打开，拆解或修改设备。
• 不要将木设备暴露在温度 0^ C 至 50^ C 的工作环境或 -10^ C 至 60^ C 的储存环境以外。
• 不要将本设备暴露在环境湿度如下范围以外：10-90%RH（无冷凝）。
• 系统启动或固件升级期间不要中断电源。这可能会损坏设备固件，并导致设备故障。

包装内容

1xGWN7664无线热点

1x 安装支架

1x天花板安装支架

3x 螺丝 (PM 3×50)

3x螺丝(PA 3.5×20)

3x塑料膨胀螺栓

3x M3螺帽

1x 快速安装手册

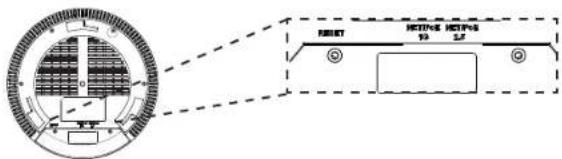

GWN7664 端口

RABOT 19 5.7

端口描述
NET/POE2.5G	以太网 RJ45 port (10Mbps /100Mbps /1Gbps /2.5Gbps) 支持PoE/PoE+。
NET/POE1G	以太网 RJ45 端口(10Mbps /100Mbps /1Gbps),连接至路由器或另一个GWN76xx。支持PoE/PoE+
RESET	恢复出厂设置按钮。按7秒恢复出厂默认设置。

上电和连接GWN7664

GWN7664可以使用PoE或PoE+的通过以下步骤来供电：

第1步：将RJ45以太网电缆插入GWN7664的网络端口。

第2步：将RJ45以太网电缆的另一端插入有PoE/PoE+供电的交换机口。

RJ45电缆连接到以太网供电的（PoE/PoE+）交换机或者PoE/PoE+供电转换头。

硬件安装

GWN7664可安装在墙壁或天花板上，请参阅下列步骤进行适当的安装。

壁挂式安装

1. 将安装支架放置在所需安装的位置并箭头朝上。
2. 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径25mm）。
3. 在墙上裁剪或者钻一个直径约为18mm的圆孔，以便网线从墙体穿过。
4. 将膨胀螺栓放入5.5毫米的孔。通过将螺丝拧入螺栓把安装支架固定在墙上。

1

墙壁 螺丝 (PA 3.5x20)

塑料膨胀螺栓

3

1. 将以太网电缆的RJ45端口插入GWN7664的网络端口中。
2. 将在GWN7664AP的箭头与安装支架的锁定选项卡上的箭头，并确保您的周报牢固就位安装支架。
3. 将GWN7664顺时针旋转直至其锁定到位。

备注：推荐将设备安装在天花板上以确保信号的最优覆盖性能

1. 拆下吊顶板。
2. 将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十字线孔直径25毫米）。
3. 将螺钉放入安装托架。
4. 将以太网电缆的RJ45端口插入GWN7664的网络端口中.

1

天花板安装支架 M3螺帽

1. 将在GWN7664AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保您的GWN牢固地安装在支架上并连接上了网络和电源线。
2. 将GWN7664顺时针旋转直至其锁定到位。

4

新的GWN7664会有默认的Wi-Fi广播。

将GWN7664上电起机并连接至网络，GWN7664会广播默认的SSID。该SSID是基于设备的MAC地址后六位：GWN[MAC后六位]，并且使用随机的密码。

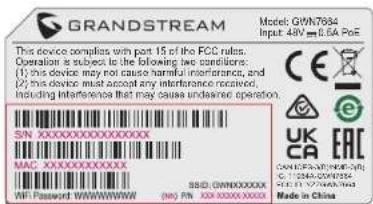

注意：GWN7664的默认SSID和随机密码打印在设备的MAC地址贴纸上。

将电脑连接到GWN7664广播的无线网，或GWN7664所在的局域网。就可以用以下的几种方式来发现并访问GWN7664的配置页面：

方法1：用MAC地址来发现GWN7664。

1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的 MAC 地址。
2. 在连接到GWN7664广播的无线网，或GWN7664所在的局域网的电脑上，用浏览器输入网址：https://gwn_local 比如：如果GWN7664的MAC地址为C0:74:A1D:8B:4E:28，那么则输入 https://gwn_c074ad8b4c28.local

方法2：用GWNDiscoveryTool发现GWN7664。

1. 从下面的连接下载GWNDiscoveryTool: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. 打开GWNDiscoveryTool，并点击Scan（扫描）。

3. 这个软件将帮助你发现局域网下所有的GWN7664并显示他们MAC地址和IP地址。

4. 点击Manage Device（管理设备）后，你将被引导到GWN7664的配置界面。或者也可以通过在浏览器中输入所查找到GWN7664的IP地址。

输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为admin；缺省密码为随机值，写于GWN7664机体的贴纸上）

GWN7664

备注：

• 确认GWN7664并没有被配对到另一个GWN76xx或者GWN7000系列路由器或者GWN.Cloud或者GWN Manager，否则配置界面将无法登录。
• 如果GWN7664已经被配对，请从它的配主那里接触配对，或者恢复该设备的出厂设置。
• 遵守当地关于频带、发射功率及其他相关法规是每个用户的责任。
• 请在https://www.gwn.cloud.进行GWN7664的云端管理。

GNU GPL许可条款已包含在设备同件中，可以通过设备的Web用户界面my_device_ip/gpl_license进行访问。也可以通过以下链接访问：http://www.grandstream.com/legal/open-source-software如果需要包含GPL源代码信息的CD，请发邮件到[e-mail]提交请求。

欲获取详细的话机使用信息，请在以下链接中下载GWN7664用户手册。
