| 产品类型 | 室外Wi-Fi 6接入点 |
| 品牌 | Grandstream |
| 型号 | GWN7660LR |
| Wi-Fi标准 | 802.11ax (Wi-Fi 6) 2×2:2 MU-MIMO |
| 频段 | 双频2.4 GHz和5 GHz |
| 最大聚合速率 | 高达1.8 Gbit/s |
| 最大覆盖范围 | 250米（扩展覆盖） |
| 最大客户端数量 | 256 |
| 供电方式 | 通过NET/POE端口PoE/PoE+（802.3af/at） |
| 功耗 | 估计12W（PoE+） |
| 网络端口 | 2个千兆RJ45以太网端口：1×NET/POE（PoE/PoE+），1×NET（上行链路） |
| 天线 | 2根可拆卸外置天线 |
| 工作温度 | -30°C至70°C |
| 工作湿度 | 5%至95%（无冷凝） |
| 防护等级 | IP65（耐候耐热） |
| 重量 | 约600克 |
| 尺寸（长×宽×高） | 220×220×50毫米（估计） |
| 包装内容 | 1个接入点，2根天线，1个底座支架，4颗PM3.0×7螺丝，4颗膨胀螺丝，2根金属扎带，1份快速安装指南 |
| 管理功能 | 内置控制器（Web界面），通过GWN Cloud云端管理，兼容GWN Manager |
| 安全性 | WPA2/WPA3，强制门户，无线隔离，高级QoS |
| 高级功能 | Wi-Fi Mesh，OFDMA，MU-MIMO，VLAN，定位信标 |
常见问题 - GWN7660LR GRANDSTREAM
用户关于以下问题的提问 GWN7660LR GRANDSTREAM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接入点 免费PDF格式！查找您的手册 GWN7660LR - GRANDSTREAM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GWN7660LR 品牌 GRANDSTREAM.
用户手册 GWN7660LR GRANDSTREAM
GW7660LR是一款具有防水和耐高温特性的无线接入点，可为户外场景提供大范围Wi-Fi信号覆盖的解决方案。GW7660LR采用2×2:2 MU-MIMO束波成形技术和精密的天线设计，以扩大网络吞吐量、实现高达250米的Wi-Fi覆盖范围。为了安装和管理更便捷，GW7660既支持使用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界面中），也支持GWN Cloud系统以实现大规模的部署管理，以及本地Wi-Fi管理平台GWN Manager。凭借快速漫游、高级QoS、低延迟实时应用、256客户端接入、集成PoE/PoE+双千兆网络端口，是大中型企业、写字楼、仓库、医院、学校等无线网络部署的理想选择。
注意事项
- 不要尝试打开，拆解或修改设备。
- 不要将本设备暴露在温度超出 -30^ C 至 60^ C 的工作环境或超出 -30^ C 至 70^ C 的储存环境。
- 不要将本设备暴露在环境湿度如下范围以外：5-95%RH （无冷凝）。
- 系统启动或固件升级期间不要中断电源。这可能会损坏设备固件，并导致设备故障。
包装内容
GWN7660LR 无线接入点
2x 天线
1x安装支架
1x快速安装手册
4x 机牙螺丝(Pa:3.0x7)
2x摇带
4x 膨胀螺丝

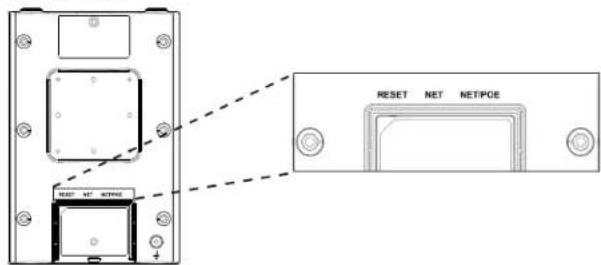

GWN7660LR端口
| 端口描述 | |
| NET/POE以太网 RJ45 port (10/100/1000Mbps) 支持PoE/ PoE+. | |
| NET | 以太网RJ45端口(10/100 /1000Mbps),连接至路由器或另一个GWN76xx。 |
| RESET 恢复出厂设置按钮,按7秒恢复出厂默认设置。 | |
上电和连接GWN7660LR
GWN7660L.R可以通过以下步骤使用PoF或PoF+来供电：
第1步：将RJ45以太网电缆插入GW7660LR的网络端口。
第2步：将RJ45以太网电缆的另一端插入有PoE/PoE+供电的交换机口
R145电缆连接到以太网供电的（PoE/PoE+）交换机或者PoE/PoE+供电转换头。
硬件安装
GWN7660LR可安装在墙壁或金属杆上，具体请参照如下步骤进行安装。

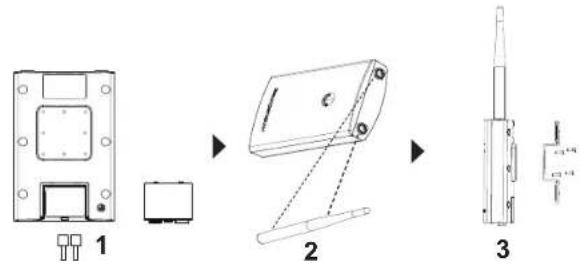

壁挂式安装
1.将以太网电缆（RJ45）连接到正确的GWN760LR端口并合上后盖。
2.将天线对准天线连接口并顺时针拧紧。
3.使用机牙螺丝（PM3.0x7）将安装支架固定在GN7660LR后壳上。
- 在墙上依照安装支架上的定位孔位置钻4个孔，并在每个孔中打入膨胀螺丝。
- 将安装支架用膨胀螺丝拧紧在墙上以完成安装。

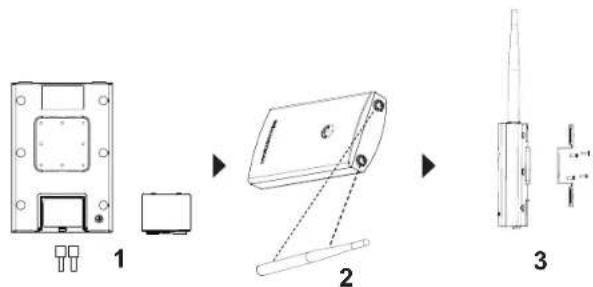

纵杆安装
1.将以太网电缆（RJ45）连接到正确的GW7660LR端口并合上后盖。
2.将天线对准天线连接口并顺时针拧紧。
3.使用机牙螺丝（PM3.0x7）将安装支架固定在GNN7660LR后壳上。
4.逆时针旋转闭锁机制打开金属拥带。您可徒手打开或者借助一字螺丝刀。
5. 拉直捆带的一端并将其穿过安装支架的背部。
6. 用捆带围住安装杆并借助一字螺丝刀顺时针拧紧闭锁机制。
连接到GWN7660LR默认的无线网络
新的GWN7660LR会有默认的WiFi广播。恢复出厂设置也能使默认Wi-Fi启动。
将GWN7660LR上电起机并连接至网络，GWN7660LR会广播默认的SSID。GWN【MAC地址后6位】以及随机密码
注意：GWN7660LR的默认密码信息印在设备背面的MAC标签上。
访问配置页面
将电脑连接到GWN7660LR广播的无线网，或GWN7660LR所在的局域网。就可以用以下的几种方式来发现并访问GWN7660LR的配置页面：
方法1：用MAC地址来发现GWN7660LR。
- 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC 地址。
2.在连接到GWN7660LR广播的无线网，或GWN7660LR所在的局域网的电脑上，用浏览器输入网址：https://gwm mac).local
3.比如：如果GWN7660LR的MAC地址为00:B8:8B:7E:7E，那么则输
入比如：如果GWN76601R的MAC地址为00:0B:82:8C:4D:FB，那么在浏览器上输入：https://gwn 000b828c4df8.local。
方法2：用GWDiscoveryTool发现GWN7660LR
-
从下面的连接下载GWNDiscoveryTool: http://www.grandstream.com/tools/GWNDiscoveryTool.zip
-
打开GWNDiscoveryTool，并点击Scan（扫描）。
3.这个软件将帮助你发现局域网下所有的GWN7660I.R并显示他们MAC地址和IP地址。
-
点击Manage Device（管理设备）后，你将被引导到GWN7660L.R的配置界面。或者也可以通过在浏览器中输入所查找到GN7660LR的IP地址。
-
输入用户名和密码登录。（默认管理员用户名为“admin”，默认随机密码位于GWN7660LR的MAC标签上）。
备注：
确认GWN760LR并没有被配对到另一个GWN76XX无线AP，GWV7000路由器或者GWNCloud，否则配置界面将会显示设备已配对，导致无法登陆配置页面。
如果GWN7660LR已经被配对，请从它的配主那里解除配对，或者恢复该设备的出厂设置。
遵守当地关于频带、发射功率及其他相关法规是每个用户应尽的责任。
请在https://www.gwncloud.进行GWN7660LR的云端管理。
若想使用本地控制器管理GN76601R，请参照http://www.grandstream.com/products/networking-solutions/wi-fi-management/product/gwn-manager
GNI:GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面my_deviceip/gplicense进行访问。也可以通过以下链接访问：http://www.grandstream.com/legal/open-source-software如果需要包含GPL源代码信息的CD，请发邮件到info@grandstream.com提交请求。
预获取详细AP使用信息，请在以下链接中下载GTV60L用户手册http://www.grandsstream.com/our-products
