INSTRUKCJA OBSŁUGI GWN7600 GRANDSTREAM

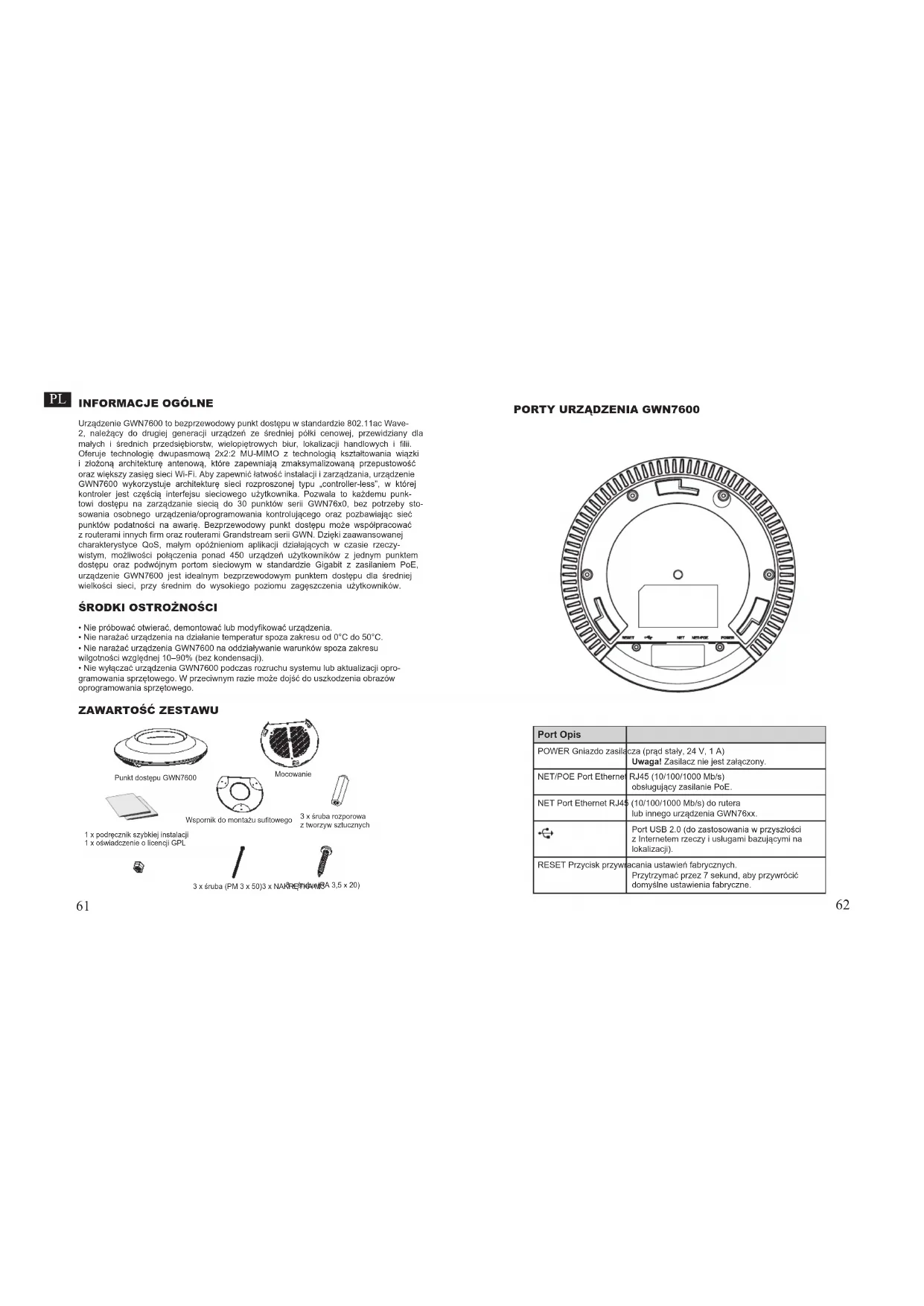

di congurazione GWN7600 o digitare manualmente l’indirizzo IP visualizzato sul proprio browser.INFORMACJE OGÓLNE Urządzenie GWN7600 to bezprzewodowy punkt dostępu w standardzie 802.11ac Wave- 2, należący do drugiej generacji urządzeń ze średniej półki cenowej, przewidziany dla małych i średnich przedsiębiorstw, wielopiętrowych biur, lokalizacji handlowych i lii. Oferuje technologię dwupasmową 2x2:2 MU-MIMO z technologią kształtowania wiązki i złożoną architekturę antenową, które zapewniają zmaksymalizowaną przepustowość oraz większy zasięg sieci Wi-Fi. Aby zapewnić łatwość instalacji i zarządzania, urządzenie GWN7600 wykorzystuje architekturę sieci rozproszonej typu „controller-less”, w której kontroler jest częścią interfejsu sieciowego użytkownika. Pozwala to każdemu punk- towi dostępu na zarządzanie siecią do 30 punktów serii GWN76x0, bez potrzeby sto- sowania osobnego urządzenia/oprogramowania kontrolującego oraz pozbawiając sieć punktów podatności na awarię. Bezprzewodowy punkt dostępu może współpracować z routerami innych rm oraz routerami Grandstream serii GWN. Dzięki zaawansowanej charakterystyce QoS, małym opóźnieniom aplikacji działających w czasie rzeczy- wistym, możliwości połączenia ponad 450 urządzeń użytkowników z jednym punktem dostępu oraz podwójnym portom sieciowym w standardzie Gigabit z zasilaniem PoE, urządzenie GWN7600 jest idealnym bezprzewodowym punktem dostępu dla średniej wielkości sieci, przy średnim do wysokiego poziomu zagęszczenia użytkowników.

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Nie narażać urządzenia na działanie temperatur spoza zakresu od 0°C do 50°C.

• Nie narażać urządzenia GWN7600 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).

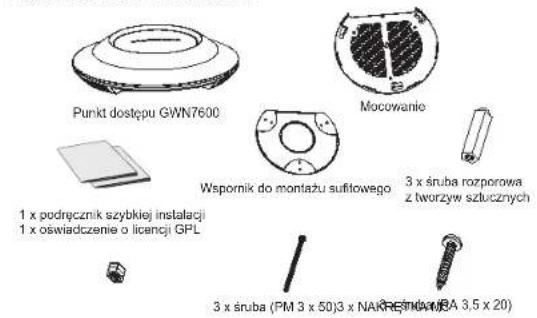

• Nie wyłączać urządzenia GWN7600 podczas rozruchu systemu lub aktualizacji opro- gramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego. ZAWARTOŚĆ ZESTAWU Punkt dostępu GWN7600 1 x podręcznik szybkiej instalacji 1 x oświadczenie o licencji GPL Wspornik do montażu sutowego 3 x śruba (PM 3 x 50)3 x NAKRĘTKA M3 3 x śruba rozporowa z tworzyw sztucznych 3 x śruba (PA 3,5 x 20)

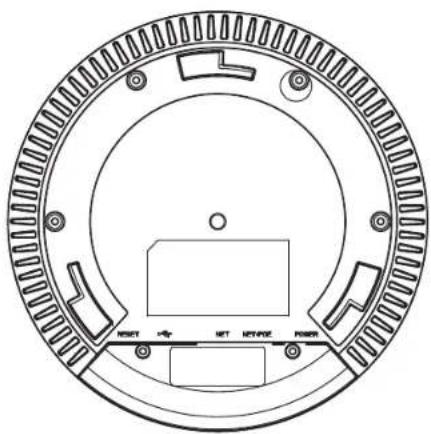

PORTY URZĄDZENIA GWN7600

Port Opis POWER Gniazdo zasilacza (prąd stały, 24 V, 1 A) Uwaga! Zasilacz nie jest załączony. NET/POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN76xx. Port USB 2.0 (do zastosowania w przyszłości z Internetem rzeczy i usługami bazującymi na lokalizacji). RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne.

MocowanieINSTALACJA SPRZĘTU Punkt dostępu GWN7600 można zamontować na ścianie lub sucie. Poniżej znajdują się informacje na temat poprawnej instalacji. Montaż na ścianie

1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie. Strzałka musi być

2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby o średnicy 5,5 mm,

otwór oznaczony krzyżykiem o średnicy 25 mm).

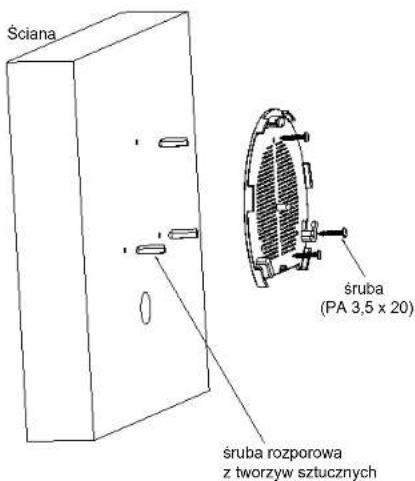

3. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować wspornik montażowy do

ściany, wkładając śruby w kołki rozporowe.

śruba rozporowa z tworzyw sztucznych śruba (PA 3,5 x 20) Ściana4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu GWN7600.

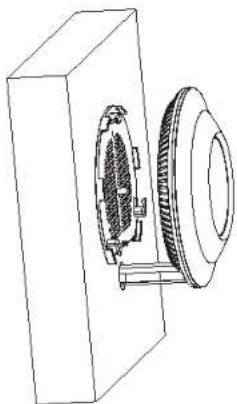

5. Wyrównać strzałkę na punkcie dostępu GWN7600AP ze strzałką na elemencie

blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku.

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania w miejscu i wyrów-

nania z elementem blokującym. Montaż na sucie

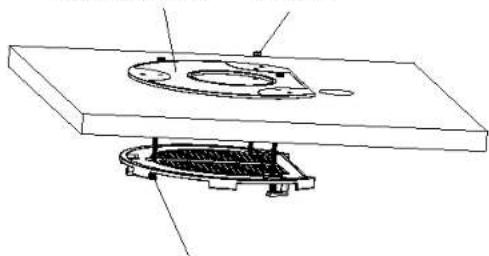

1. Zdjąć płytę sutową.

2. Umieścić płytę mocującą do sutu na środku płyty sutowej i zaznaczyć otwory na

śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Przełożyć śruby przez wspornik montażowy.

Wspornik do montażu sutowego NAKRĘTKA M3

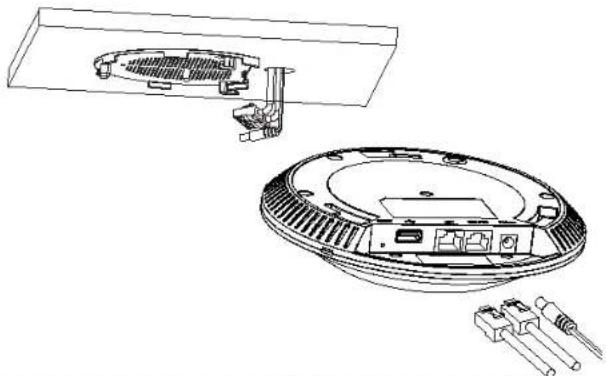

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu

GWN7600. 65 665. Wyrównać strzałkę na punkcie dostępu GWN7600AP ze strzałką na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku, a następnie podłączyć kabel sieciowy i kabel zasilania.

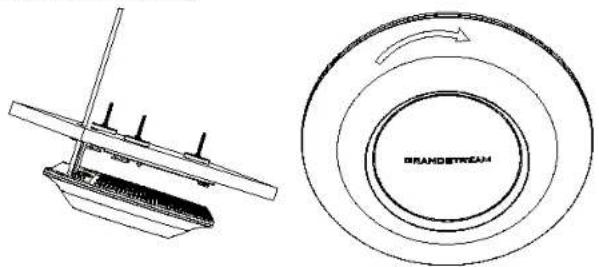

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania w miejscu i wyrówna-

nia z elementem blokującym. Kabel RJ45 Ethernet do przełącznika PoE (Power over Ethernet) Port sieciowy ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7600 Urządzenie GWN7600 można zasilać, korzystając z przełącznika PoE zgodne z poniższymi instrukcjami Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7600. Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE (Power over Ethernet).

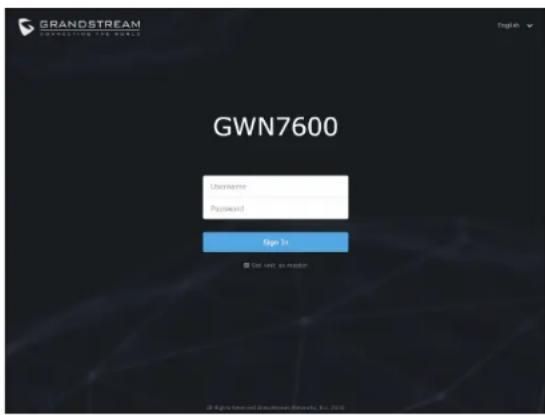

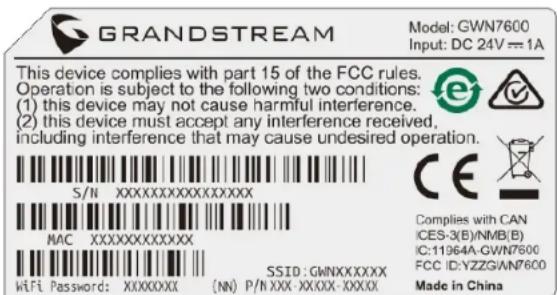

Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymalnego zasięgu działania.69 70 Po zastosowaniu jednej z poniższych metod pojawi się ekran logowania. Wpisać „admin” zarówno w polu Nazwa użytkownika, jak i Hasło, i kliknąć Zaloguj. Uwaga : - Sprawdzić, czy GWN7600 nie sparowano wcześniej z innym punktem dostępu GWN7600/GWN7610 w charakterze urządzenia podporządkowanego (slave), gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konguracji. - Jeżeli GWN7600 jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne. - Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/support POŁĄCZYĆ Z DOMYŚLNĄ SIECIĄ WIFI GWN7600 GWN7600 można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi. Po naładowaniu GWN7600 i podłączeniu do sieci GWN7600 będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Domyślny identykator SSID GWN7600 oraz hasło znajdują się na nalepce zawierającej adres MAC modułu.

Komputer podłączony do identykatora SSID GWN7600 lub do tej samej sieci, co GWN7600, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7600 na podstawie jego adresu MAC.

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7600, wpisać w przeglądarce

poniższy adres, korzystając z adresu MAC GWN7600 https://gwn_<mac>.local Przykład: jeżeli GWN7600 posiada adres MAC 00:0B:82:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_000b828b4e28.local. Metoda 2: Odkryć GWN7600 za pomocą narzędzia GWN DiscoveryTool.

1. Narzędzie GWN DiscoveryTool należy pobrać i zainstalować z poniższego łącza:

http://www.grandstream.com/support/tools

2. Otworzyć narzędzie GWN DiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7600 podłączone do sieci i pokaże

ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do interfejsu konguracji
