GWN7664LR - Точка доступа GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	Точка доступа Wi-Fi 6 для улицы
Бренд	Grandstream
Модель	GWN7664LR
Стандарт Wi-Fi	802.11ax (Wi-Fi 6), 4×4:4 MU-MIMO, двухдиапазонный
Дополнительные технологии	DL/UL OFDMA, QoS, mesh, портал захвата
Максимальное количество клиентов	512
Максимальная дальность	300 метров
Сетевые порты	1 порт RJ45 2.5G PoE/PoE+, 1 порт RJ45 1G PoE/PoE+
Питание	PoE/PoE+ (802.3af/at)
Антенны	4 внешние съемные антенны
Размеры (приблизительно)	260 x 260 x 65 мм
Вес (приблизительно)	1,2 кг
Рабочая температура	от -30 °C до 60 °C
Температура хранения	от -30 °C до 70 °C
Рабочая влажность	10–90 % отн. влажности (без конденсации)
Степень защиты	Устойчивость к погодным условиям (IP65 или аналогично)
Монтаж	На стену или на столб
Управление	Встроенный веб-интерфейс, GWN.Cloud, GWN Manager
SSID по умолчанию	GWN[последние 6 цифр MAC-адреса]
Сброс к заводским настройкам	Кнопка RESET (удерживать 7 секунд)
Содержимое упаковки	Точка доступа, базовое крепление, монтажный комплект, антенны, руководство
Уход и очистка	Протирать сухой неабразивной тканью. Не использовать химические средства.
Безопасность	Не вскрывать, не разбирать и не модифицировать устройство. Случайный пароль администратора по умолчанию.
Запасные части и ремонтопригодность	Нет заменяемых пользователем деталей. В случае неисправности обращайтесь в службу поддержки.

Часто задаваемые вопросы - GWN7664LR GRANDSTREAM

Как установить GWN7664LR?

Вы можете закрепить точку доступа на стене или на столбе. Закрепите базовое крепление, прикрутите антенны, затем подключите Ethernet-кабель к порту NET/POE 2.5G или NET/POE 1G. Питание осуществляется через PoE-коммутатор или PoE-инжектор.

Как получить доступ к интерфейсу настройки?

Подключитесь к SSID по умолчанию GWN[последние 6 цифр MAC] или подключите устройство к той же сети. Откройте https://gwn_[MAC-адрес].local в браузере или используйте GWNDiscoveryTool для поиска IP-адреса. Логин по умолчанию 'admin', пароль указан на этикетке MAC.

Что делать, если я забыл пароль?

Выполните сброс к заводским настройкам, удерживая кнопку RESET нажатой в течение 7 секунд. Точка доступа перезагрузится с настройками по умолчанию, включая случайный пароль, напечатанный на этикетке MAC.

Можно ли использовать GWN7664LR без PoE-коммутатора?

Нет, питание осуществляется только через PoE/PoE+ (802.3af/at). Необходимо использовать PoE-коммутатор или совместимый PoE-инжектор.

Как подключить антенны?

Прикрутите каждую антенну к соответствующим разъемам, вращая по часовой стрелке до фиксации. Убедитесь, что все антенны установлены для оптимальной производительности.

Какова максимальная дальность GWN7664LR?

GWN7664LR обеспечивает расширенное покрытие до 300 метров на открытом воздухе благодаря мощным антеннам и технологии Wi-Fi 6.

Поддерживает ли GWN7664LR mesh?

Да, он поддерживает ячеистые сети (mesh) для расширения беспроводного покрытия без дополнительной проводки. Настройка производится через веб-интерфейс.

Как обновить прошивку?

Зайдите в интерфейс настройки, перейдите в раздел Обновление и загрузите последнюю прошивку с сайта Grandstream. Не отключайте питание во время обновления.

Могу ли я использовать GWN7664LR внутри помещений?

Да, он подходит для использования как внутри, так и снаружи помещений благодаря устойчивому к погодным условиям корпусу. Однако наружное развертывание является оптимальным.

Что делать, если индикатор не загорается?

Проверьте подключение PoE и убедитесь, что коммутатор или инжектор подает PoE. Если проблема не устранена, попробуйте другой Ethernet-кабель или обратитесь в службу технической поддержки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWN7664LR GRANDSTREAM

GWN7664LR — это наружная точка доступа Wi-Fi 6 802.11ax 4×4:4 для среднего/крупного бизнеса и предприятий, которым необходимо обеспечить большой радиус покрытия как внутри, так и снаружи помещений. Точка доступа выполнена в защищенном от непогоды и термостойком корпусе, поддерживает двухдиапазонный MU-MI-MO 4x4:4 с технологией DL/UL OFDMA и сложную конструкцию антенны для работы высокопроизводительной сети, которая поддерживает 512 клиентов и расширенный радиус покрытия 300 метров. Чтобы упростить установку и управление, GWN7664LR поддерживает встроенный контроллер, с управлением через вебинтерфейс продукта. Точка доступа также поддерживается GWN. Cloud и GWN Manager, бесплатной облачной платформой Grandstream и локальной платформой управления Wi-Fi. GWN7664LR — идеальная точка доступа Wi-Fi для передачи голоса по сети Wi-Fi, которая обеспечивает бесшовное соединение с IP-телефонами Grandstream с поддержкой Wi-Fi для передачи голоса и видео. Благодаря поддержке расширенного QoS, приложений реального времени с малой задержкой, mesh сетей, captive порталов и двух гигабитных сетевых портов с PoE/PoE+, GWN7664LR является идеальной наружной точкой доступа Wi-Fi для предприятий, многоэтажных офисов, складов, больниц, школ и других объектов.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте воздействию температуры вне диапазона от -30 °C до 60 °C при эксплуатации и от -30°C до 70°C при хранении.
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации)
• Не включать-выключать устройство GWN7664LR в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

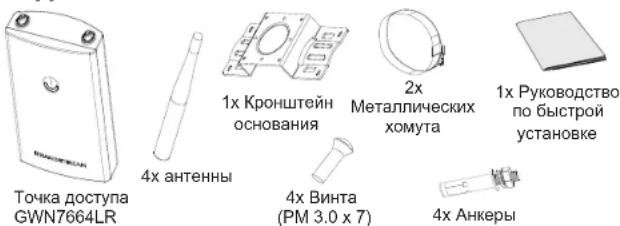

СОДЕРЖИМОЕ УПАКОВКИ

\~49\~

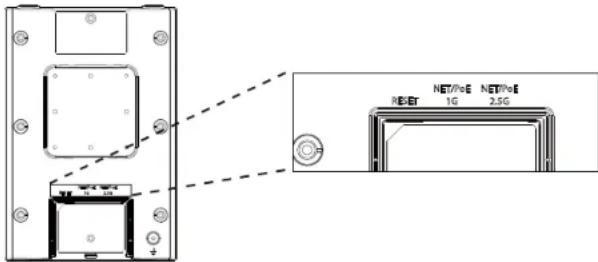

ПОРТЫ GWN7664LR

Порты Описание
NET/POE2.5G	Порт Ethernet RJ45 (10Мбит/сек/100Мбит/сек/ 1Gбит/сек/ 2.5Gбит/сек) с поддержкой PoE/PoE+.
NET/POE1G	Порт Ethernet RJ45 (10/100/1Gбит/сек) дляподключения вашего роутера или другого устройстваGWN76xx, с поддержкой PoE/PoE+.
RESET Кнопка сброса до заводских настроек Нажать иудерживать в течение 7 секунд для сброса дозаводских настроек.

ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GWN7664LR

Устройство GWN7664LR может быть подключено, используя PoE/PoE+ переключатель в несколько шагов:

War 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GWN7664LR.

War 2: Подключите другой конец в порт PoE/PoE+ переключателя.

УСТАНОВКА УСТРОЙСТВА

GWN7664LR можно монтировать на стену или металлическую планку. Пожалуйста, см. следующие шаги для правильной установки.

Установка на стену Монтаж на столб

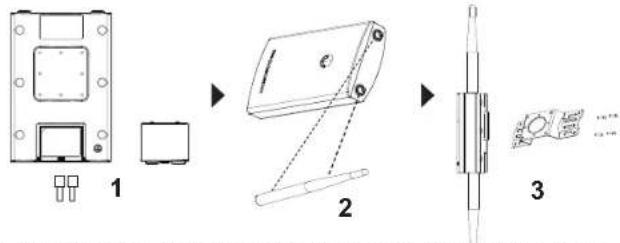

1. Подключите Ethernet кабель (RJ45) к верному порту на GWN-7664LR и установите кронштейн крышки.
2. Подсоедините каждую антенну к коннекторам, поворачивая их по часовой стрелке.
3. Установите кронштейн основания, используя винты (РМ 3.0 x 7) на заднюю часть точки доступа GWN7664LR.

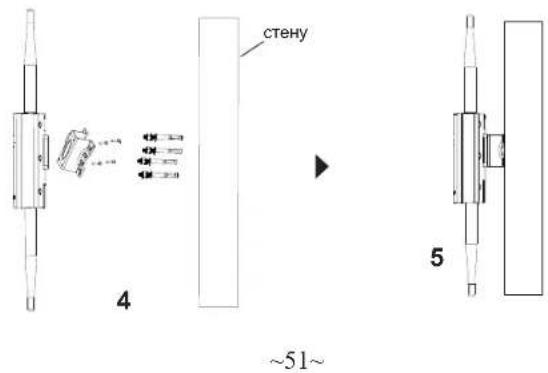

1. Просверлите четыре отверстия в стене в соответствии с позициями отверстий в Кронштейне. Затем закрепите анкеры в каждом отверстии.
2. Установите точку доступа GWN7664LR, закрепив Кронштейн с помощью анкеров на стене.

Примечание: Для наилучшего покрытия рекомендуется установка на потолок.

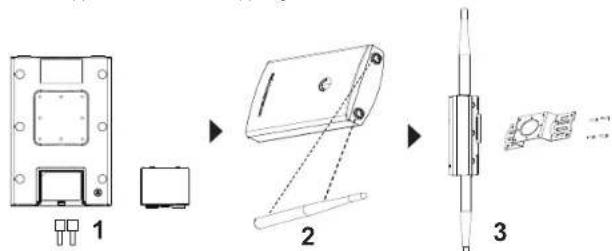

1. Подключите Ethernet кабель (RJ45) к верному порту на GWN-7664LR и установите кронштейн крышки.
2. Подсоедините каждую антенну к коннекторам, поворачивая их по часовой стрелке.
3. Установите кронштейн основания, используя винты (РМ 3.0 x 7) на заднюю часть точки доступа GWN7664LR.

1. Откройте металлические хомуты, повернув запорный механизм против часовой стрелки. Вы можете ослабить их вручную или при помощи плоской отвёртки.
2. Выпрямите концы металлических хомутов и пропустите их через заднюю часть кронштейна основания.
3. Оберните хомуты вокруг столба и при помощи плоской отвёртки затяните запорный механизм по часовой стрелке.

ПОДКЛЮЧИТЬ К Wi-Fi CETI GWN7664LR ПО УМОЛЧАНИЮ

GWN7664LR можно использовать как отдельную готовую точку доступа, или после сброса к заводским настройкам с включённым по умолчанию Wi-Fi.

После запитывания GWN7664LR и подключения её к сети, GWN-7664LR передаст SSID по умолчанию, на основе MAC-адреса GWN[6 последних цифр MAC] и произвольный пароль.

Примечание: Информация о пароле по умолчанию GWN7664LR напечатана на теге MAC на задней панели устройства.

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

Метод 1: Обнаружение GWN7664LR по её MAC-адресу.

1. Найдите MAC адрес указанный на наклейке на обратной стороне устройства, либо на коробке.
2. Используя компьютер, подключённый к той же сети, что и GWN7664LR, в браузере введите MAC-адрес GWN7664LR в следующем виде: https://gwn_.local

Пример: Если у GWN7664LR MAC-адрес C0:74:AD:8B:4E:28, то доступ к устройству можно получить введя https://gwn_c074ad8b4e28.local в браузере.

Метод 2: Обнаружение GWN7664LR при помощи программы GWNDiscoveryTool

1. Скачайте и установите программу GWNDiscoveryTool перейдя по следующей ссылке: https://www.grandstream.com/tools/GWN-DiscoveryTool.zip

2. Откройте программу GWNDiscoveryTool, и щёлкните по Scan.

3. Программа найдёт все точки доступа GWN7664LR, подключённые к сети, с указанием их MAC и IP-адресов.

4. Щёлкните по Manage Device для перехода прямо в интерфейс настройки GWN7664LR, или самостоятельно введите отображаемый IP-адрес в своём браузере.

5. Введите имя пользователя и пароль для входа. (Имя пользователя администратора по умолчанию - «admin», а случайный пароль по умолчанию можно найти на теге MAC на GWN7664LR).

Примечание :

- Убедитесь, что GWN7664LR не сопряжена уже с другой точкой доступа GWN7664LR в качестве подчинённой, или с маршрутизатором серии GWN7000, в ином случае в интерфейс настройки нельзя будет войти.

- Если GWN7664LR уже сопряжена, сначала отключите её или выполните сброс к заводским настройкам.

- Ответственность клиента заключается в обеспечении соблюдения местных правил использования полосы частот, мощности передачи и т.д.

- Для управления GWN7664LR через облачный сервис, перейдите на https://www.qwn.cloud.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: https://www.grandstream.com/legal/open-source-software

Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

Подробное руководство пользователя можно загрузить здесь: https://www.grandstream.com/our-products
